Con el objetivo de renovar tecnológicamente y dar nuevos usos a su auditorio, los responsables este rascacielos madrileño han confiado el suministro, equipamiento, integración y ejecución del sistema de audio, vídeo e iluminación a estos especialistas audiovisuales.

La Torre Cepsa, uno de los edificios más altos de España, con 249 metros de altura, 56.000 metros cuadrados de oficina y 116.000 metros construidos, es una de las construcciones emblemáticas que componen el ‘skyline’ de Madrid junto a las otras tres torres que se ubican también el distrito de negocios de la capital

Diseñada por Norman Foster, dispone de un auditorio en el que el integrador audiovisual Tower TBA ha realizado el proyecto de instalación de los sistemas de audio, vídeo e iluminación, en el que Earpro ha colaborado.

El proyecto se ha desarrollado según los nuevos requerimientos que sus responsables querían dar al auditorio, ya que la instalación anterior había quedado obsoleta, tales como mayores posibilidades de uso del espacio para presentaciones de producto, conferencias de prensa y celebración de mesas redondas, conciertos y plató de televisión.

Con estas premisas y teniendo en cuenta las características arquitectónicas del espacio y su aforo (aproximadamente 250 butacas), Tower TBA ha desarrollado un proyecto integral, con la colaboración de Earpro, que incluye un nuevo sistema de sonido, de iluminación y de captura de vídeo compatible broadcast.

Sistema de iluminación

Para adaptarse a los nuevos usos del auditorio, se optó por un sistema de iluminación compuesto por cabezas móviles y proyectores Led tipo fresnel. El conjunto de elementos permite adecuar la iluminación a los diferentes eventos, sin necesidad de acceder a manipular los proyectores o tener que subir y bajar las estructuras de soporte de los mismos.

La iluminación frontal se basa en cabezas móviles de Martin, como Viper Performance (que con sus cuchillas permiten recortar la luz adecuándose a cada necesidad) y Quantum Profile, así como en proyectores Led fijos tipo fresnel ACME TS-150.

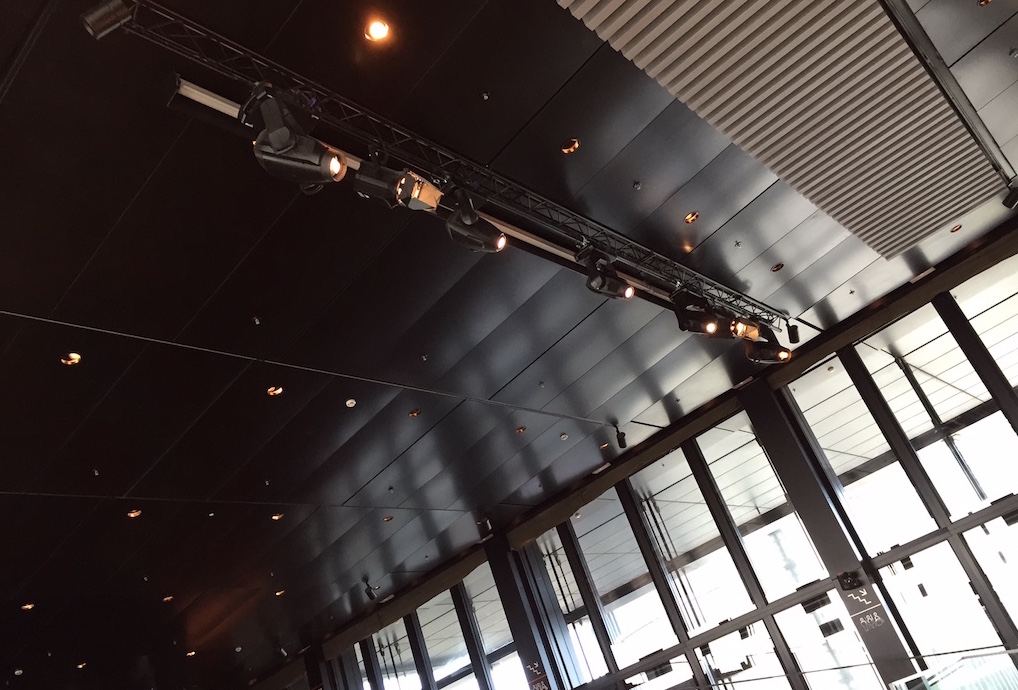

Este sistema de iluminación se ha instalado en un truss transversal, ubicado sobre la cuarta fila de butacas del auditorio, de manera que cubre toda la superficie del escenario en sus diferentes aplicaciones.

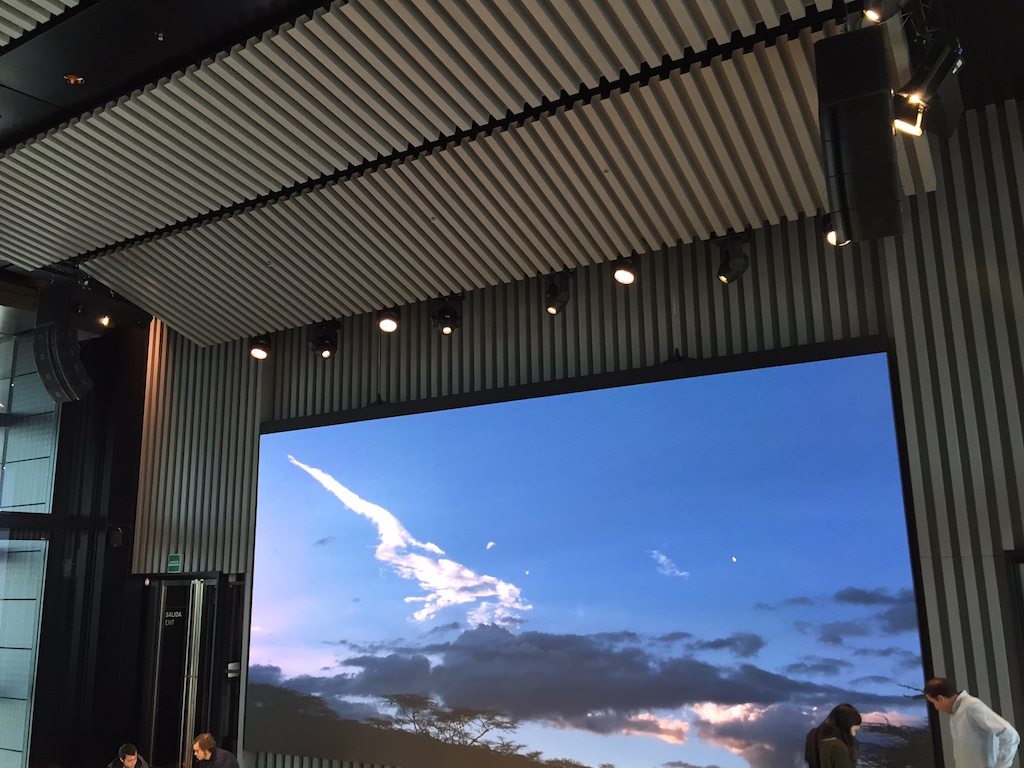

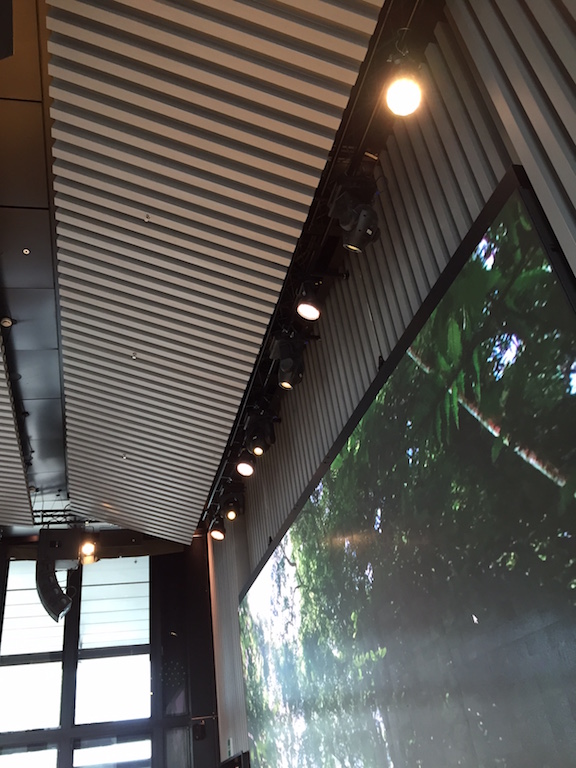

Además, la iluminación se ha completado con estructuras laterales, ubicadas a ambos lados del escenario y situadas a la altura de la segunda fila de butacas, con la instalación de cabezas móviles Martin Quantum Profile y proyectores Led fijos tipo fresnel ACME TS-150. Para la iluminación trasera o ‘de contra’ se optó por cabezas móviles Mac Aura XB y MH-1, también de este fabricante.

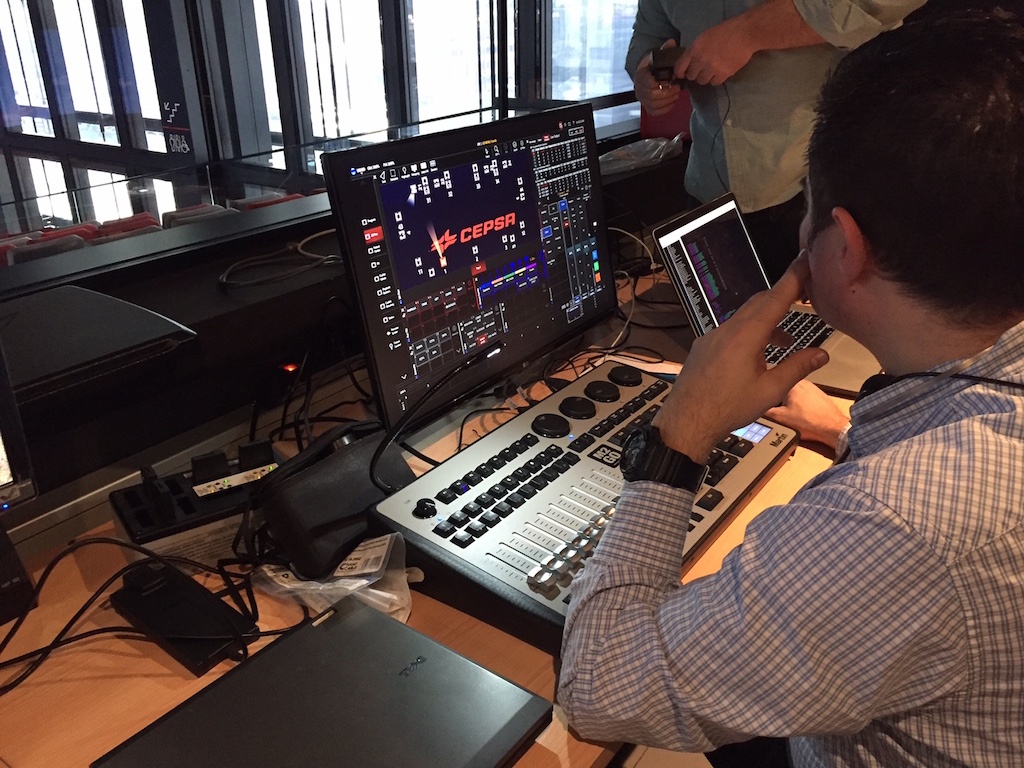

El control de iluminación se basa en un sistema Martin M2Go por sus elevadas prestaciones y facilidad de uso, con presets grabados en función de las diferentes configuraciones del espacio, para lo cual se impartió un seminario formativo a los operadores del control.

Sistema de audio

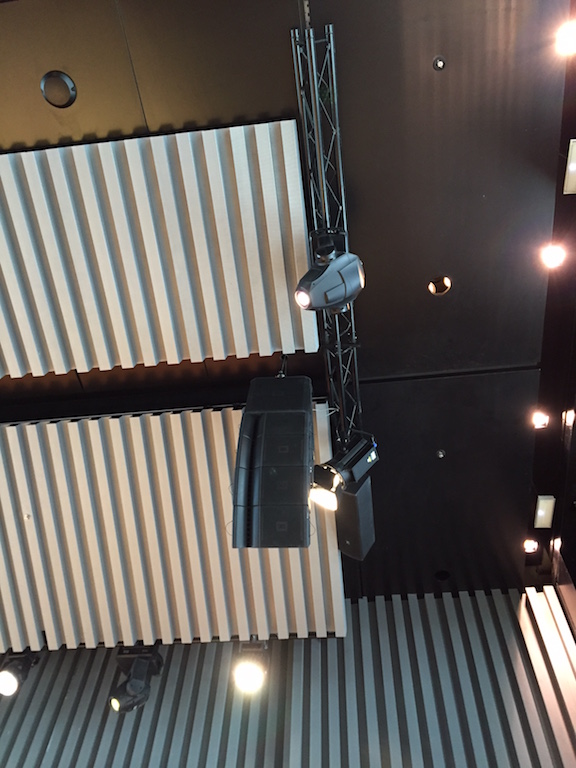

El nuevo sistema de sonido del auditorio cuenta como sistema principal de dos conjuntos line-array de curvatura constante de la firma JBL, compuesto cada uno por cuatro cajas acústicas todo rango VRX928LA y dos subwoofer VRX915S, amplificados con etapas Crown XTI4002. Para garantizar una correcta audición en las primeras filas de butacas de la zona central-frontal se han instalado dos side-fills compactos JBL AC 2895, amplificados también por una etapa Crown XTI2002.

La parte correspondiente a mezcla y tratamiento de señales de micrófono se ha resuelto con un sistema de mezcla automática digital Shure SCM-820 Dante, que garantiza una óptima calidad del sonido e inteligibilidad de la voz con mínima intervención de los operadores.

El proceso DSP y enrutado de señales se realiza con un sistema BSS London BLU-806 Dante. Para gestionar señales diversas se ha incorporado una mesa de mezclas digital Soundcraft Performer 2, dotada con un stage-box MSB, también de este fabricante, para facilitar la conectividad in-out en el escenario. La arquitectura principal de transporte de señales se realiza en formato digital Dante.

En el apartado de microfonía se han instalado unidades inalámbricas Microflex y sistemas también inalámbricos del modelo ULX-D de la firma Shure.

Sistema de vídeo

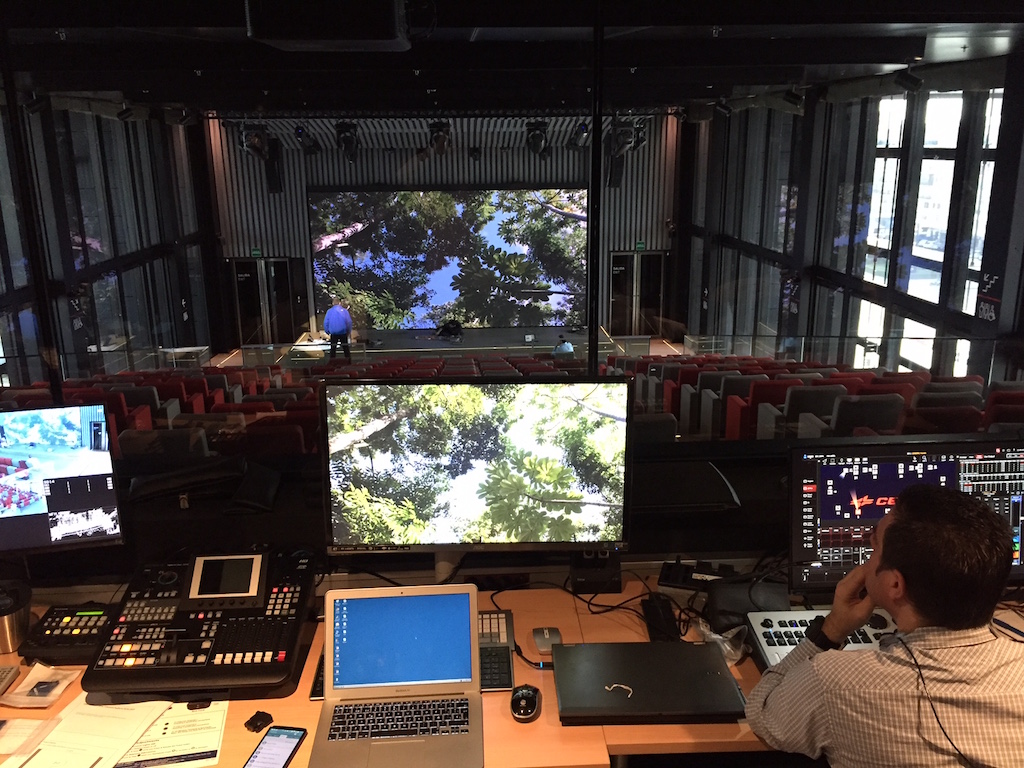

El auditorio cuenta con tres cámaras FHD motorizadas de última generación Panasonic AW-HE130K, y con dos cámaras portables del modelo AG-AC160A, también de este proveedor. El control de cámaras se realiza mediante un pupitre AW-RP50E y un mezclador multiventana HMX100 de este fabricante.
