El fabricante de tractores Agco/Fendt ha elegido los proyectores Christie 4K DLP para ofrecer calidad de imagen 3D en el powerwall de su centro de realidad virtual.

Christie Fendt

La historia de la fabricación de tractores discurre en paralelo con la de Fendt, una empresa de la localidad bávara de Marktoberdorf en la que se construyó el primer tractor diesel de pequeño tamaño de Europa.

Today, Fendt es una marca comercial de Agco Corporation, uno de los mayores fabricantes mundiales de maquinaria agrícola, con una red que supera los 3.000 concesionarios en más de 140 Countries.

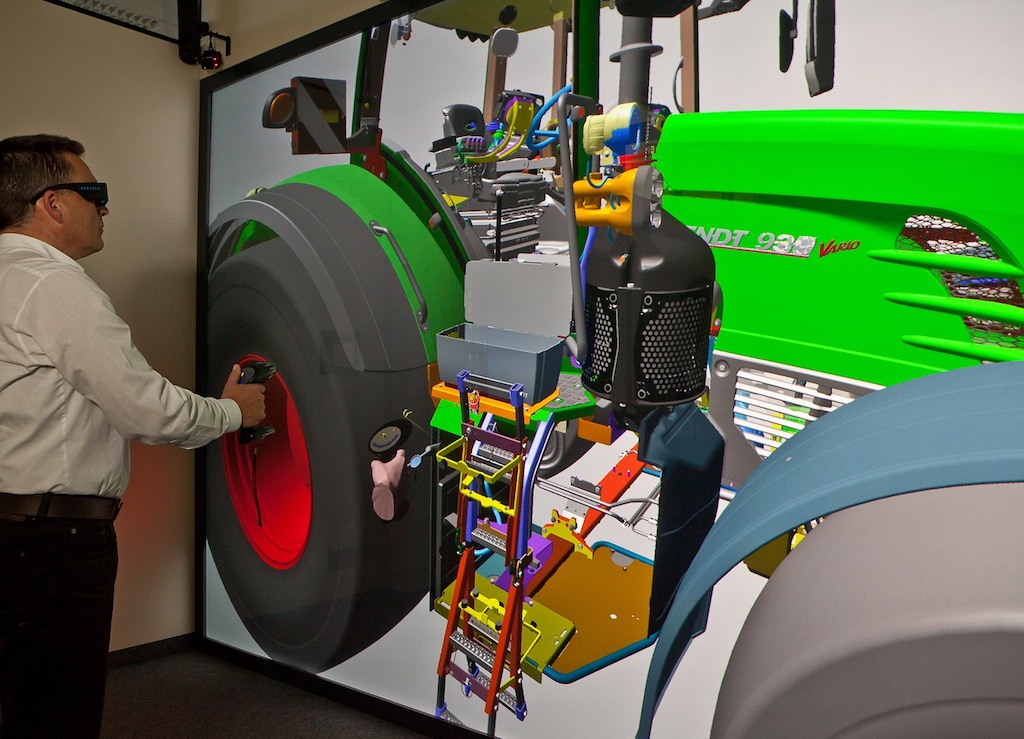

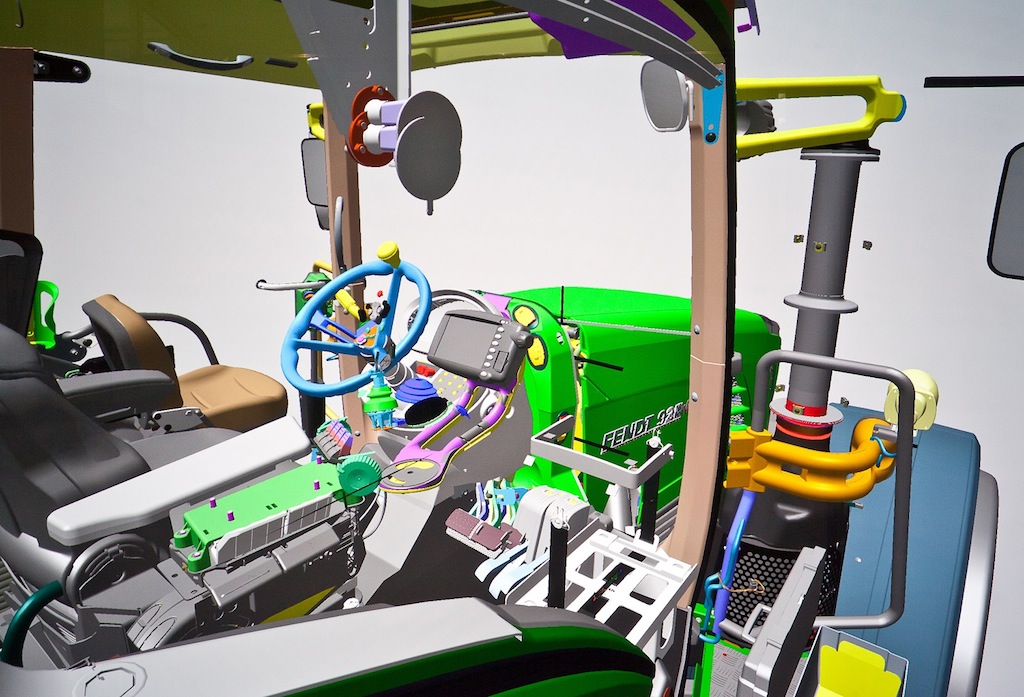

Uno de los elementos más innovadores de Fent es su centro de realidad virtual (RV), which is based on a passive stereo powerwall of 5×2,6 M., in which CAD models of various agricultural machines are displayed in order to improve product quality and optimize costs.

Christie Fendt

Hermann Fendt, Head of the Series Product Division at AGCO GmbH, explains that "the new VR system has as its mission to support, through visual presentation, Communication between departments and divisions, to avoid technical duplication or failure in the early stages of the development process".

In this line, Norbert Einsle, CAD/PLM Systems Manager at Agco, puntualiza que “un aspecto importante para nosotros era instalar un sistema dotado de la mayor intensidad lumínica posible y con resolución muy alta para facilitar al máximo el trabajo”.

Christie FendtFor this project, la opción fue instalar dos proyectores Christie Roadie D4K35, “ya que además de la luminosidad y resolución 4K requeridas -especifica Einsle-, el criterio decisivo para optar por estos sistemas fue su ventajoso consumo energético”.

Además de facilidad en el funcionamiento del sistema, Manuel Kirchesch, director de proyecto de integración de Vicon, señala que “la idea era montar un sistema que combinara el máximo tamaño de imagen, de resolución y la mayor producción lumínica, with low service and maintenance costs and high reliability".

Powerwall projection

Christie FendtThis company has been one of the first in Europe that has incorporated two DLP projectors of 3 Chips, in this case of Christie, with a resolution of 4,096×2.160 pixels and up to 32.500 Ansi lumens for a passive stereo powerwall.

The two D4K35 projectors use Infitec filter technology and an advanced real-time tracking system, projecting on a large Stewart rear-projection screen. The operation of the projectors has given clear proof of reliability and to offer a homogeneous image quality.

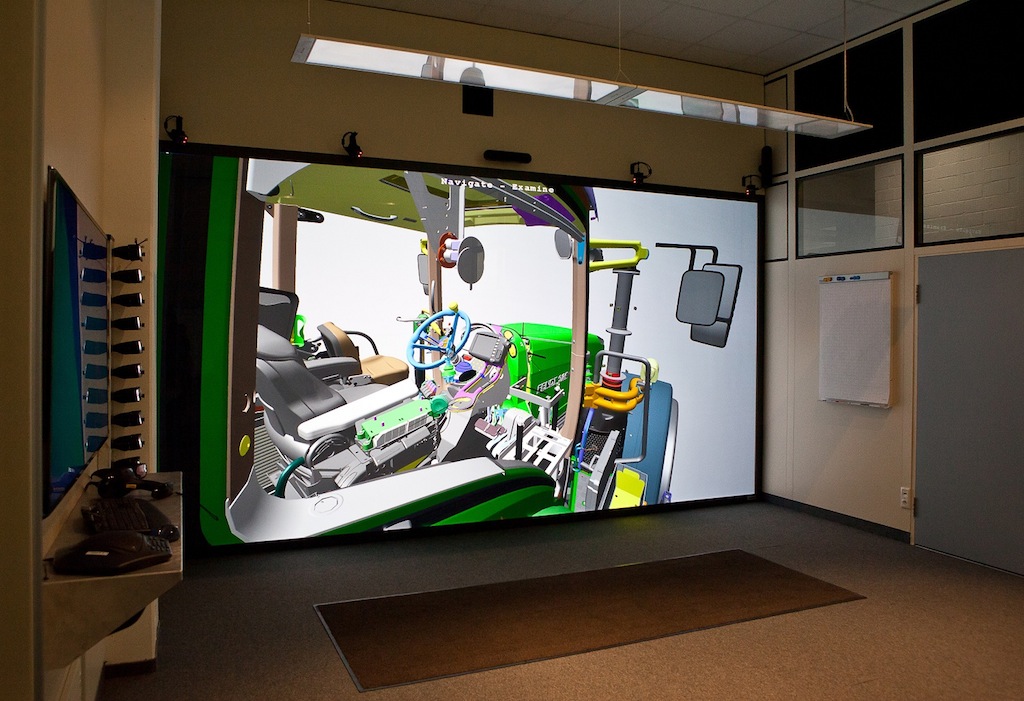

the Powerwall is now located in a conference room, thus facilitating its interaction with the projection of great image. La limitación de espacio del sótano de la empresa complicó el montaje y el tamaño máximo de pantalla vino dictado por las dimensiones de la construcción y el acceso.

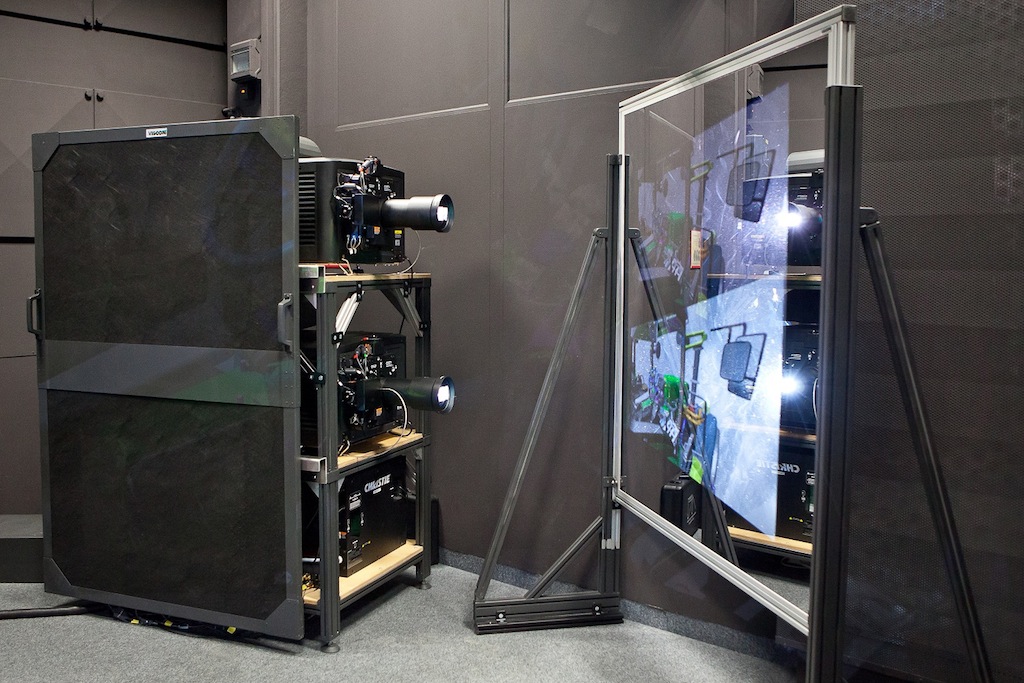

Chrisite Fendt“Para lograr el tamaño de imagen necesario y ahorrar espacio -recuerda Kirchesch-, instalamos la proyección usando un espejo deflector. In addition, los dos proyectores de lámparas de 3kw, con lentes1.0:1, se colocaron a solo tres metros de la pantalla”.

Para proporcionar una refrigeración óptima, los técnicos de Fendt montaron su propio sistema que, además de eliminar el calor residual, contribuye a la reducción del volumen de ruido superfluo en la sala de conferencias, un aspecto importante para realizar consultas frente a la pantalla.

En cuanto al gestión, Two computers are available (one for the left and one for the right) that control each quadrant of the projection screen, So it is possible to activate a total of eight control computers with a touch panel using a Crestron, from which light and sound are also managed.
