The American Airlines Center in Dallas has updated its infrastructure and implemented a routing system based on the Pesa Cheetah digital platform, que incluye un panel de control Touch72 LCD. El objetivo es apoyar su producción de vídeo para los Dallas Mavericks y Dallas Stars, así como dar cobertura a los eventos que allí se celebran.

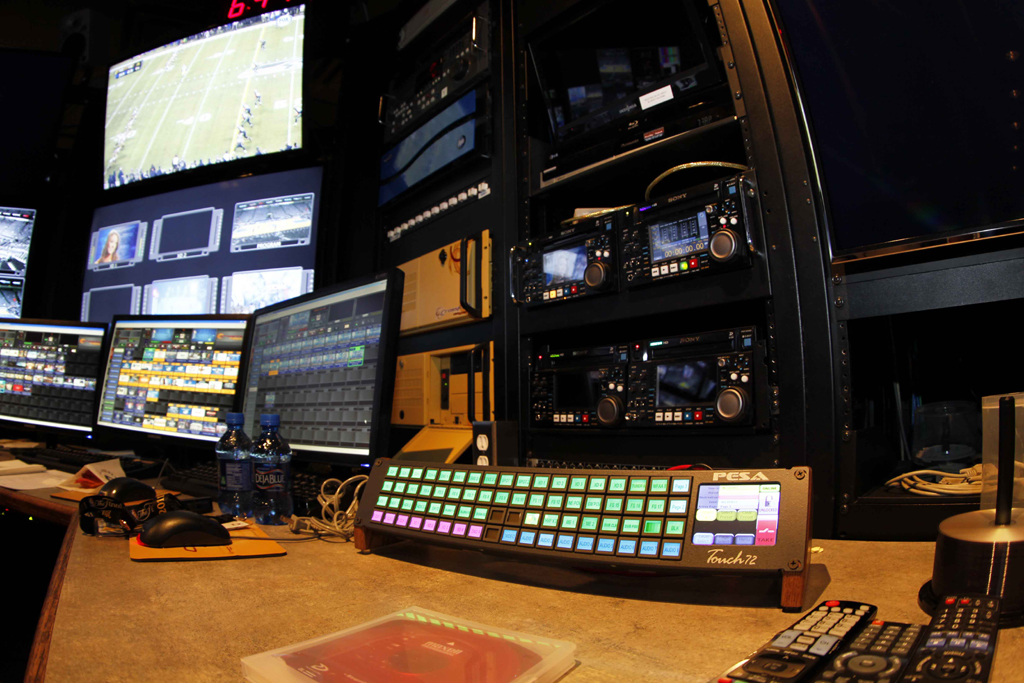

American Airlines Center con Pesa Touch72

El American Airlines Center de Dallas (ACC), sede de NBA Dallas Mavericks and NHL Dallas Stars, ha actualizado su infraestructura de enrutamiento utilizando la tecnología de Dumbbell, fabricante norteamericano de conectividad de audio y vídeo profesional. La nueva infraestructura se ha construido alrededor de la plataforma de vídeo digital Pesa Cheetah 288×288 e incluye el nuevo panel de control Touch72 LCD de Pesa.

Se trata de un estadio en el que hay, normally, cerca de cien técnicos, incluido el personal de broadcast, trabajando en unas instalaciones preparadas para 20.000 seats. Además de sus presentaciones de vídeo que se ofrecen en directo en las pantallas ubicadas en el pabellón, el American Airlines Center también tiene que ofrecer cobertura de las transmisiones de los partidos para la NBA y la NHL. Y esto se realiza a través de redes de fibra óptica de alta velocidad.

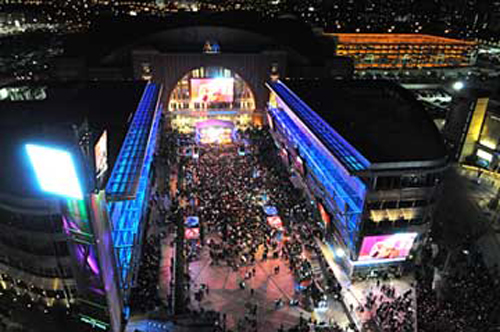

At&T Plaza en ACC DallasLa AAC tiene acceso a varias cámaras desde la entrada de emisión pero se tiende a utilizar imágenes de archivo captadas desde las seis cámaras que tienen instaladas en el pabellón para las propias producciones de vídeo.

En el interior del recinto cuatro cámaras HD capturan la acción, incluyendo los sistemas handheld que hay en cada extremo de la cancha de baloncesto, y dos cámaras con lentes 72x que son manejadas desde las gradas. También hay otras dos portátiles SD (que convierten las imágenes a HD) abroad, en la AT&T Plaza, que se encargan de cubrir las actividades que se realizan previas al partido así como los conciertos que allí se celebran.

Control rooms

Tres salas de control ubicadas en el American Airlines Center producen sus propias presentaciones de vídeo. La sala de control principal se encarga de todas las cámaras y del video en vivo del campo, incluyendo la acción del juego que se muestra en las pantallas de 72×30 metros ubicada a cada extremo y cuatro de Lighthouse que se encuentran colgados en el centro.

La sala de control secundario gestiona la totalidad de conmutación en vivo en la AT&T Plaza, un área situada fuera del estadio en el lado sur de la American Airlines Center, que cuenta con grandes pantallas outdoor de alta definición y donde, often, se celebran conciertos antes del partido.

Situada en la zona de prensa, la tercera sala de control se encarga de los gráficos generados para las pantallas principales y el resto de displays que hay en la instalación.

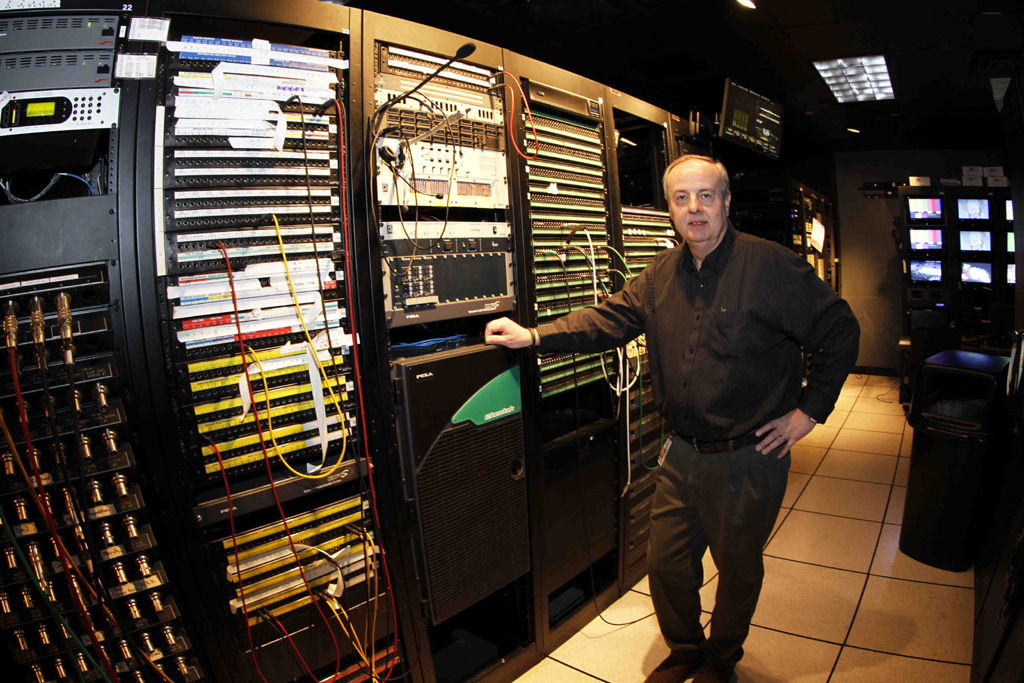

American Airlines AC Breedlove Router PesaSegún Randy Breedlove, gerente de servicios de radiodifusión del ACC, el American Airlines Center había estado confiando en múltiples plataformas de enrutamiento para dar servicio a toda la instalación pero “se hizo evidente que necesitábamos una solución que consolidará todo lo que teníamos. Había que entrar en el reino de audio digital integrado”.

El Routing Switcher Cheetah 288×288 actualmente está siendo utilizado aproximadamente a 128×128. La mitad de las conexiones están equipadas con audio embebido, que es importante para el AAC debido a su integración con las emisoras durante los partidos de baloncesto y hockey. El audio embebido permite acceder a fuentes de audio adicionales, incluyendo la emisión de televisión y la cobertura de radio en inglés y español, a través de la misma conexión coaxial.

Breedlove explica como el audio integrado ha mejorado el workflow de vídeo del campo. “Es muy útil disponer de un audio asociado con la emisión, en adicción con el que suministra el campo”.

Mientras que la instalación crecerá alrededor del router Cheetah, Breedlove explica como sus ingenieros apostaron por Pesa debido a su solución de controlador de router PERC3000 y el software Cattrax para la configuración del sistema, el mantenimiento y la vigilancia.

El nuevo sistema de enrutamiento también fue una oportunidad para migrar a los paneles de control de router Pesa Touch72 LCD, which has 72 switches configurable en 2 RU, junto con una pantalla táctil en color. Cada botón se puede programar como un origen, destino o nivel. until 16 caracteres y colores de fondo individuales se pueden usar para identificar cada switch y los nombres se actualizan dinámicamente en cada switch cuando se cambia la configuración del sistema. El AAC ya ha instalado un Touch72 LCD y tienen previsto instalar tres más durante este año.

Soluciones visuales con Lighthouse

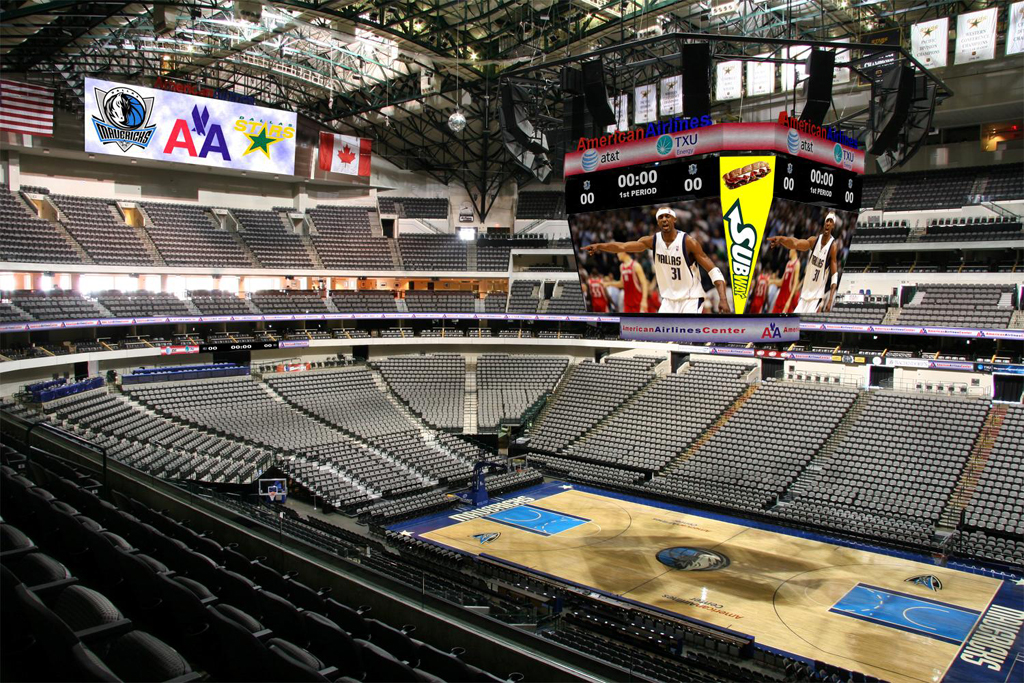

Pantalla Lighthouse en el American Airlines Center

in 2009, el American Airlines Center de Dallas decidió renovar los sistemas audiovisuales. Lighthouse, con su socio TS Sports, fueron las empresas responsables del proyecto.

currently, el pabellón deportivo cuenta con 25 pantallas LED de Lighthouse y una gran pantalla de cuatro lados colgada en el centro del campo de juego de 1080×1920.

Cada pantalla muestra imágenes con resolución Full HD de 1080p. Esta estructura visual colgante consta de cuatro displays P10 de 10 mm y dos P16 de 16 Mm, además incorpora unas pantallas de publicidad de forma redondeada que se encuentran situadas en la parte superior e inferior. Desde todo este conjunto visual los espectadores pueden ver las repeticiones, obtener información de las puntación y de todo el desarrollo del partido. Además también sirve para ofrece publicidad dinámica.

El estadio también cuenta con dos pantallas de video de 20 mm de alta resolución y otros dos paneles P10 colocados en el dasher boards que se utilizan para contenido publicitario. El mismo objetivo tienen los displays F20 que rodean todo el perímetro del campo.
