El corazón del museo TraumWerk es una gran maqueta de tren de 400 m² donde los paisajes, el entorno e, 甚至, las condiciones climáticas y lumínicas son recreados gracias a 30 proyectores de fósforo láser DWU555-GS y 39 media players Pandora Box. Para controlar los equipos, 内容, así como los diferentes efectos se utiliza Widget Designer de Coolux. Todo un espectáculo que culmina con dos minutos de mapping.

Christie TraumWerk

Enclavado en el entorno alpino de Berchtesgaden, el museo TraumWerk invita a los aficionados al juguete y a los nostálgicos de las maquetas de trenes a un viaje muy especial. 在 5.500 m² de superficie expositiva se hace realidad el viejo sueño de Peter Porsche: mostrar al público su colección de juguetes. En la muestra se exponen históricos objetos de latón, máquinas de vapor, rarezas automovilísticas y una maqueta ferroviaria del siglo XXI.

“Traumwerk es la materialización de un viejo sueño de Hans-Peter Porsche. Ofrecemos a nuestros visitantes un universo fascinante y un espectáculo impresionante que combina una maqueta ferroviaria tradicional con un mapping de proyección de 360° en las paredes del fondo y en elementos del propio paisaje de la maqueta”, comentaFelix Schwenk, director del Proyecto del Hans-Peter Porsche TraumWerk.

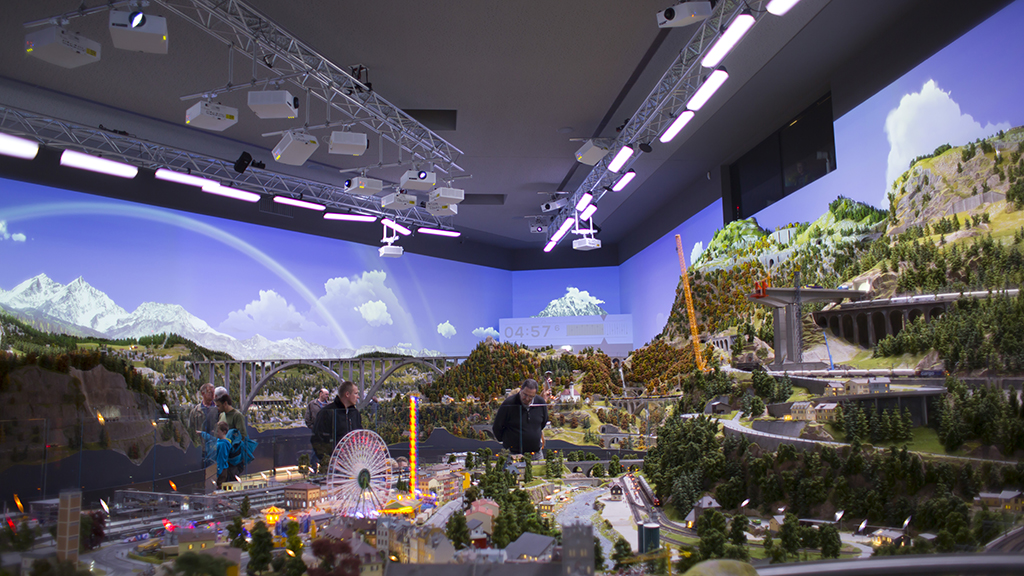

Por la maqueta de 400 m² que ocupa el corazón del TraumWerk viajan más de un centenar de trenes recorriendo un paisaje tradicional alpino poblado por miniaturas de personas, edificios y elementos paisajísticos, que cobran vida gracias a la proyección de imágenes.

Christie TraumWerk

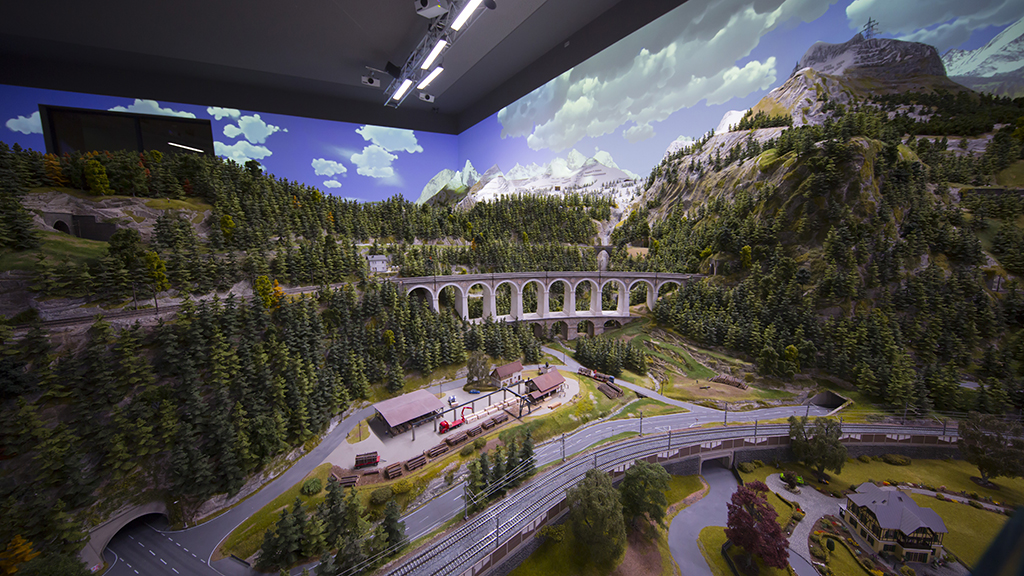

Estas imágenes desbordan la superficie de la gran mesa, creando un mundo mucho mayor que el del paisaje, recreado en la maqueta convoyes en miniatura que cruzan en medio de vistas de prados, montañas y majestuosas cascadas.

La tecnología de proyección permite mostrar el paisaje y realizar cambios muy sutiles en las construcciones en miniatura ante las que pasan los trenes: el paisaje cambia del día a la noche, y lo mismo hace el entorno recreado y las casas, bloques de oficinas, iglesias o recintos deportivos. Un bucle de unos veinte minutos simula escenas diurnas y nocturnas y todo tipo de condiciones climáticas, culminando con un espectáculo de mapping de dos minutos.

Los conceptos de diseño y tecnología de este mundo del juguete son obra del equipo de diseño visual de Pfadfinderei. De la planificación e instalación de la tecnología de medios del museo, que incluye la Serie GS de 克里斯蒂, se ha encargado Burmester Event & Medientechnik, una empresa especializada en sistemas interactivos que se ha responsabilizado de escanear y crear objetos 3D y mapas UV, del warping 3D, de la programación de los archivos del espectáculo y de los controles de medios.

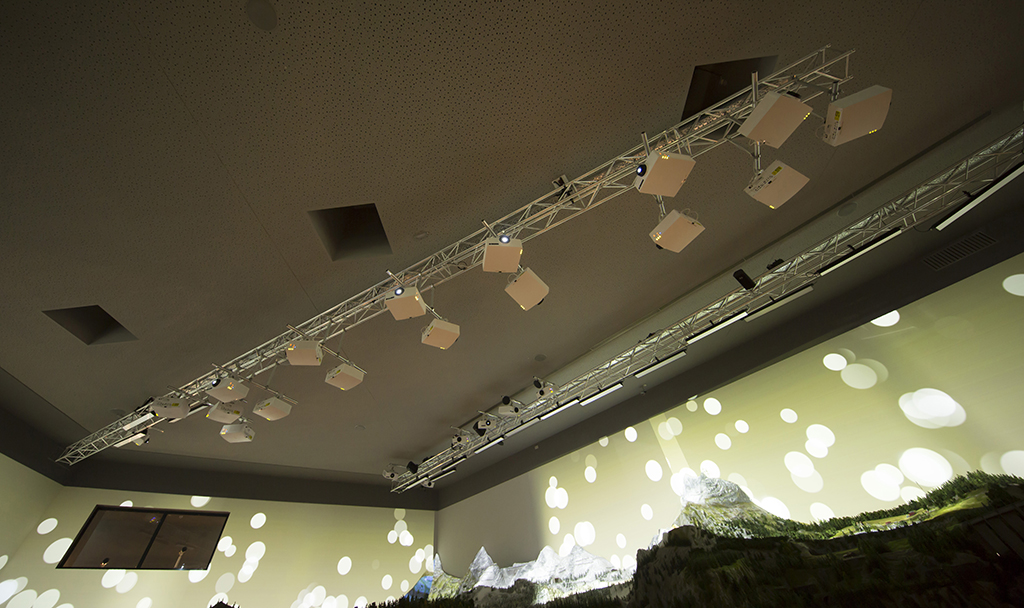

Treinta proyectores DWU555-GS de fósforo láser se utilizan para apoyar el trabajo de mapping, recurriendo al Widget Designer de 库鲁克斯 para controlar los proyectores de Christie y los efectos lumínicos y sonoros, así como la reproducción del contenido, gestionado con el sistema de procesamiento modular de vídeo, reproducción y control Pandoras Box.

Christie TraumWerk

El equipo creador de este mundo en miniatura contó con un plazo de cuatro meses, desde la planificación a la implementación final. Nik Burmester, CEO de Burmester Event & Medientechnik, lo cuenta así. “La relativa brevedad del encargo dificultaba la creación de un concepto técnico que no eclipsara los objetos expuestos y que, 同时, sirviera a la variedad de usos que iba a necesitar y se fundiera con el entorno del museo”.

También era importante la tecnología fuera a prueba de fallos y que, a pesar de los prolongados horarios de funcionamiento, no precisara de un mantenimiento exhaustivo, un aspecto crucial para los proyectores. “Nos decantamos por el Christie DWU555-GS porque no requiere cambios de bombilla ni filtro y garantiza unas 20.000 horas de funcionamiento”, explica Burmester.

Los modelos de la Serie GS de Christie incorporan RealBlack, una tecnología que les permite ofrecer unos óptimos contrastes y un negro total ya que, cuando esta función se activa, la entrada de luz es igual a cero. Otras razones que explican la elección de esta solución son su tamaño compacto, el bajo consumo energético y el diseño blanco de la carcasa que facilita la integración del proyector en el espacio.

Christie TraumWerk

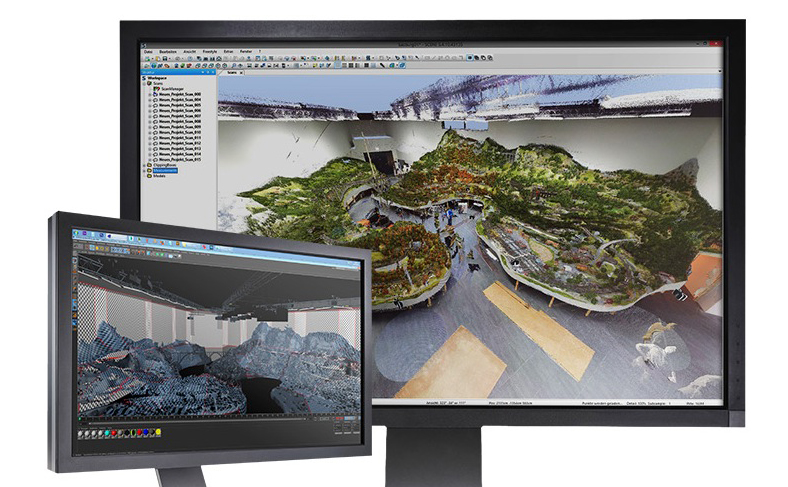

Para llevar a cabo la planificación y la implementación era fundamental que la representación 3D del espacio y del paisaje tuviera la máxima precisión. Se recurrió a novedosas tecnologías de escaneado y herramientas de software con las que ir testando y evaluando los distintos montajes del proyecto para conseguir dar respuesta a las necesidades y limitaciones.

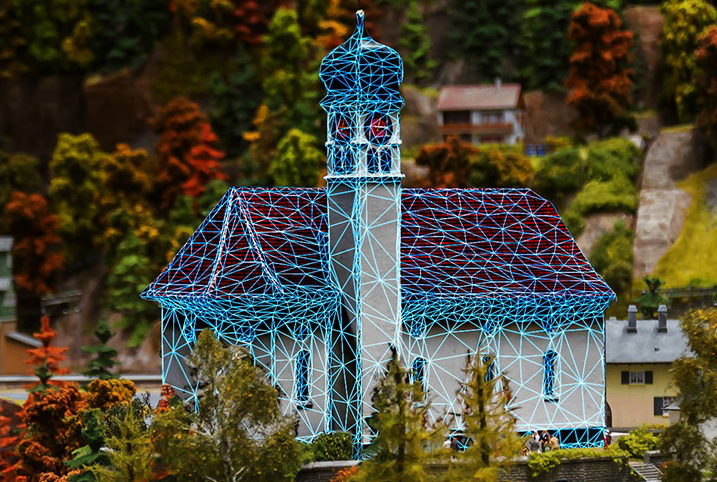

Al final se optó por crear objetos 3D y mapas UV de la superficie de la maqueta y del paisaje para proyectar sobre ellos. “Para la maqueta 3D final necesitábamos condensar, en un solo archivo, una enorme cantidad de datos (en torno a 2TB, capturando 500.000.000 de puntos de escaneo) y varios formatos de datos”, comenta Burmester. Un requisito fundamental era que las dimensiones de la maqueta no ocasionaran una pérdida significativa de datos.

Para crear el mapping había que escanear la totalidad del paisaje: todos y cada uno de los edificios y elementos del paisaje, en una superficie de aproximadamente 550 m2, a la que había que añadir las paredes de fondo. “Para hacerlo usamos las imágenes de prueba que habíamos generado al producir los mapas UV y las vertimos sobre los objetos 3D correspondientes, ajustándolos después a la geometría 3D real”, prosigue Burmester.

Christie TraumWerk

Para gestionar el contenido se desplegó un total de 39 潘多拉魔盒. Los proyectores y los dispositivos de reproducción se controlan mediante Widget Designer Pro de Coolux, a través de una interfaz de tres vías que indica continuamente el estado.

“Buscábamos una solución de control fácil de usar, de funcionamiento eficaz y que ofreciera también funciones de encendido/apagado en la Lan y funciones on/off y de selección de fuente en el proyector”, recalca Burmester, que explica que, además de todo eso, se precisaba el poder conectarse al apagado de emergencia del sistema usando un conmutador de relé, mediante Coolux Sensor Link. 同样, se montaron dos gestores Pandoras Box de rango STD para dotar a todos los dispositivos de reproducción de control de show sincronizado.

Además de todo lo anterior, la exposición incorpora varios elementos interactivos, con contenido tecnológico creado por Pfadfinderei, para que el visitante se sienta como si viajara en el interior de un vagón de tren o que conduce una locomotora. Tres displays LCD Christie FHD651-T de 65 pulgadas con superficies táctiles intuitivas permiten a los visitantes acceder a información pormenorizada de cada uno de los trenes que discurren por el paisaje de la maqueta.

Equipo utilizado:

Christie TraumWerk

  • 30 Christie DWU555-GS
  • 39 Pandoras Box Player
  • 2 Coolux Media Manager
  • 1 Coolux Widget Designer
  • 3 Christie FHD651-T
  • 1 Christie FHD651-P
  • 1 Christie Quad HD84
