El CIM de este pueblo de Plana de Urgel incorpora una sala equipada con una pantalla de medidas antropométricas donde se proyecta una película en la que se puede ver el estanque más grande de Cataluña desde diferentes puntos de vista. Para crear esta experiencia envolvente se utilizan tres DHD600-G y la tecnología Pandoras Box.

blank

Vilasana es un pequeño pueblo de 700 habitantes localizado en la comarca de Plana de Urgel (Lérida) y es conocido por albergar el estanque más grande de Cataluña (Estany d’Ivars i Vila-sana), que cuenta con una importante diversidad biológica, lugar en el que se acaba de inaugurar el Centro de Inmersión Audiovisual de Vilasana (CIM).

Este centro forma parte del programa Viure al poble que pretende potenciar la oferta turística y cultural de la comarca, y comprende también un punto de información y una ruta turística. El proyecto ha contado con una inversión total de 200.000 euros financiados a partes iguales por el Ayuntamiento de Vilasana y fondos europeos Feder.

blankLa agencia de comunicación, branding y arquitectura corporativa Inside Consultores, ubicada en Barcelona, fue la encargada de diseñar la ruta turística y el centro de inmersión. Y para este último contó con el apoyo de Creative Rent, especialista en instalaciones audiovisuales con sede en Tarragona, que realizó la instalación y puesta en marcha de todo el equipamiento audiovisual, así como la formación de las personas que luego se encargarían de su funcionamiento. El equipamiento audiovisual fue adquirido a través de 查姆克斯.

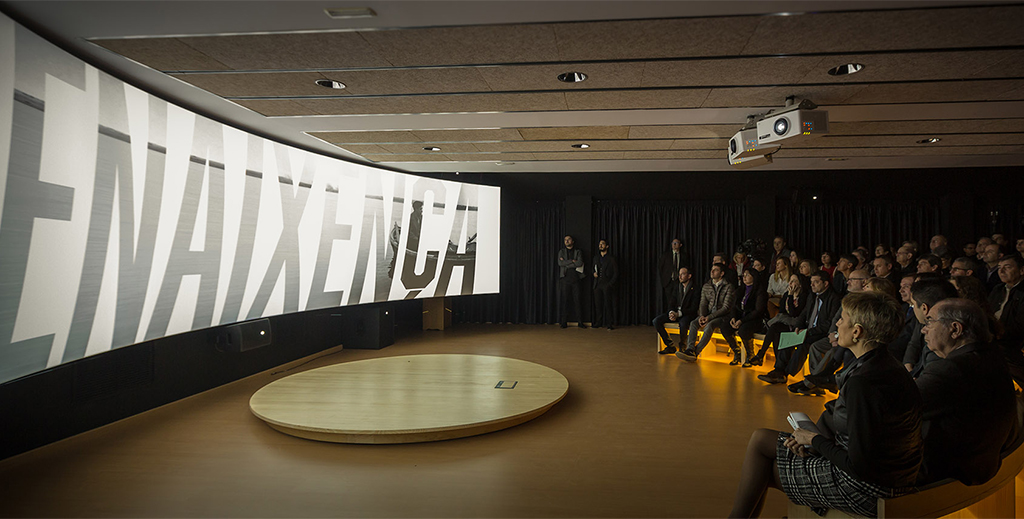

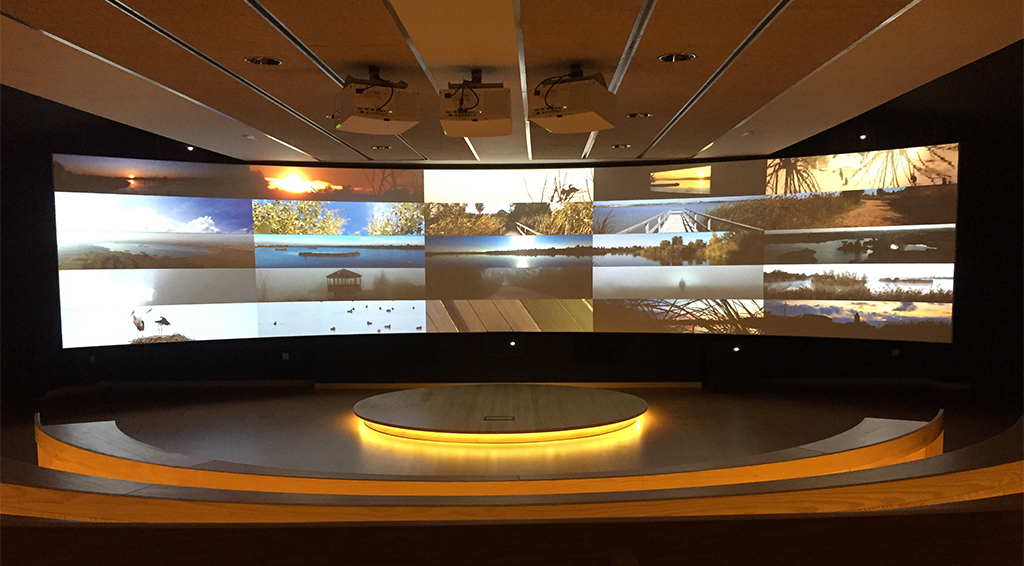

Inside Consultores ha creado en el CIM una sala equipada con una pantalla de 10 metros de largo por dos de alto y un radio de curvatura de 90 度. Este display tiene medidas antropométricas, es decir que su relación de tamaño con una persona provoca un efecto de identificación espacial. Justo delante se ha colocado una pequeña tarima redonda y a continuación están las gradas con un radio de curvatura inverso a la pantalla.

blank

Lo que Inside Consultores quiso lograr con esta forma es, desde una perspectiva aérea, simular las ondas creadas por una gota al caer sobre el agua. La tarima sería la gota y la pantalla y la gradas serían las ondas.

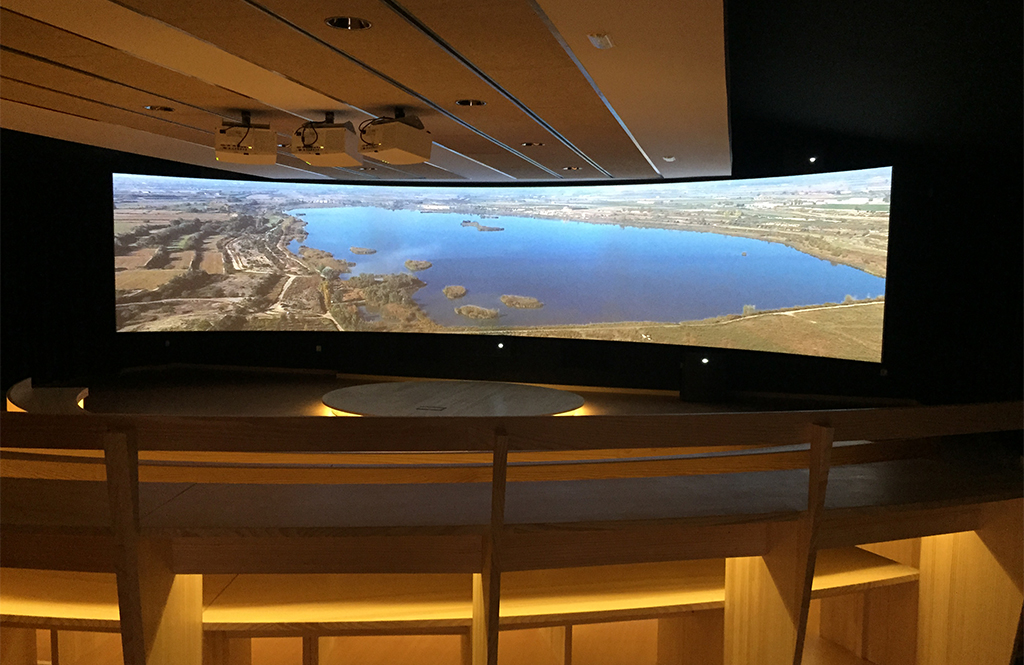

En este entorno se proyecta una película de 14 minutos realizada expresamente para este proyecto, La pel.licula de l’Estany, en la que se puede ver el estanque desde diferentes puntos de vista. El documental se rodó en 4K en el formato súper panorámico de la sala, y fue filmado de noche, de día, al amanecer y al atardecer, con diferentes condiciones climáticas, y utilizando técnicas como el time-lapse y grabaciones aéreas con drones. Su objetivo es ofrecer al espectador una sensación audiovisual inmersiva de cómo es el Estany d’Ivars i Vila-sana.

Para la proyección se utilizan tres equipos 克里斯蒂 DHD600-G con tecnología 1DLP, 6.200 lúmenes y una resolución HD de 1.920×1.080 像素. Estos equipos forman parte de la Serie G de Christie que cuenta con un diseño de una sola lámpara de mercurio y ofrece una óptima relación precio/rendimiento, alto brillo y una gran flexibilidad y fiabilidad tanto para aplicaciones fijas como de alquiler para eventos.

blank

Javier Granero, director de Creative Rent, cuenta que a la hora de diseñar la sala pensaron en proyectores de gran rendimiento y luminosidad, pero no de gran tamaño, ya que los equipos están en una zona visible. “La Serie G fue ideal tanto a nivel lumínico como en resolución nativa, tamaño y sobretodo en el nivel de ruido de los ventiladores. Se trata de equipos de una gran luminosidad y versatilidad, con características muy interesantes como su múltiple conexionado, lentes intercambiables, lens shift motorizado horizontal y vertical, y posibilidad de blending y warping con módulos opcionales”.

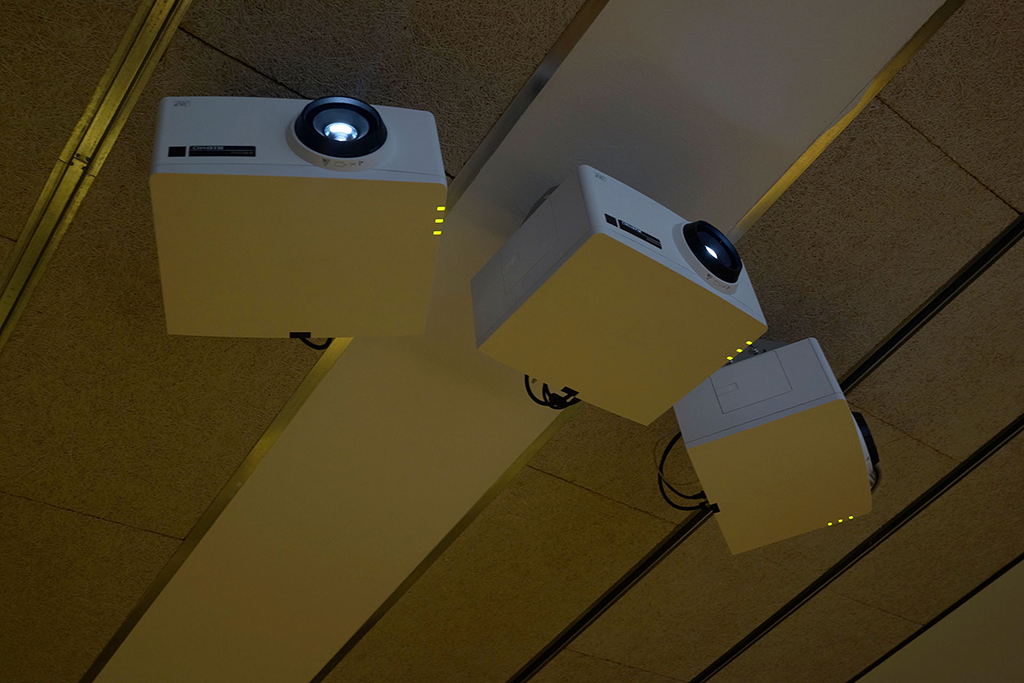

Los proyectores están instalados uno al lado del otro colgados del techo, ofreciendo una proyección frontal en blending y realizando warping para adaptarse a la curvatura de la pantalla. El sistema está preparado para dar cabida a otros tipos de proyecciones en formato estándar (4:3, 16:9) ya que el espacio también está disponible para aquellas empresas que quieran alquilarlo para llevar a cabo diferentes eventos.

“La calidad que ofrecen los proyectores es muy elevada, y se define muy bien la imagen. Se necesitaban proyectores a la altura de una proyección 4K, y lo hemos conseguido. No hay otra sala igual en Cataluña que disponga de este equipamiento”, comenta Juan S. Rodríguez Moranta, director de Inside Consultores.

blank

La magia de Pandora Box

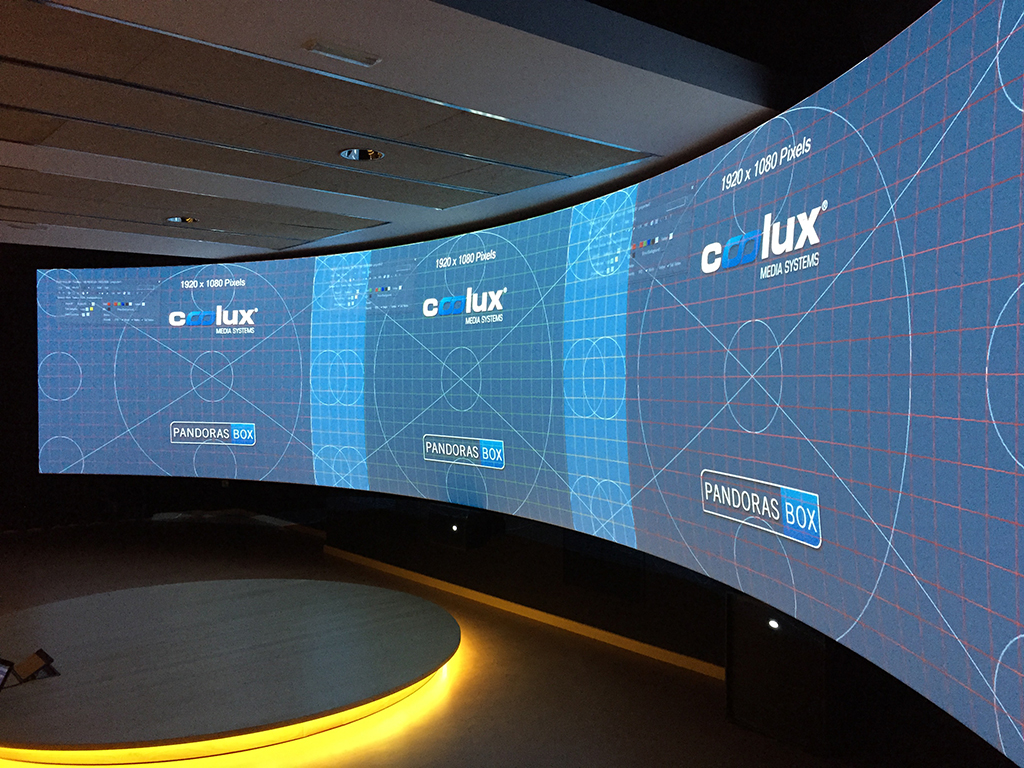

La sala dispone de dos ordenadores: un Christie Pandoras Box Player, donde se almacena todo el contenido, y otro de sobremesa dotado del software Christie Pandoras Box, que se encarga de controlar los vídeos que se proyectan, realizar el blending y el warping, y gestionar las diferentes opciones de proyección en modo conferencia.

“El software Pandoras Box junto a Widget Designer fue una solución ideal porque teníamos que realizar la instalación para que posteriormente la hicieran funcionar personas sin conocimientos técnicos. Gracias a Widget Designer creamos un panel gráfico a base de botones virtuales muy intuitivos a través del cual un usuario sin ningún conocimiento técnico puede hacer funcionar la sala. La solución Pandoras Box es ideal tanto a nivel de instalación fija como a nivel de eventos. Es un software muy potente con múltiples aplicaciones, y en esta instalación en concreto es la solución ideal para gestionar todo el contenido audiovisual, así como el modo de control y funcionamiento de la sala gracias a su interfaz gráfica a través de Widget Designer”, aclara Javier Granero.

El servidor Pandoras Box del CIM tiene instalada una tarjeta de captura Dual DVI que permite proyectar cualquier ordenador conectado por un cable HDMI.

同样, la sala está provista con dos tomas, una en la cabina de control y otra en la tarima de la zona delantera. Se ha creado un diseño que permite realizar una proyección a la izquierda, centro, derecha o doble proyección a izquierda y derecha, tanto en la toma de control como en la toma de suelo. También se puede realizar una proyección dual de dos fuentes distintas, por ejemplo control y toma de suelo.

blank

Sonido e iluminación envolvente

El centro está equipado con sonido envolvente 7.1, que proporciona un mayor realismo a la proyección, y con altavoces 达斯音频 Serie Action autoamplificados. La sala puede trabajar tanto en 7.1 como en multicanal para conferencias.

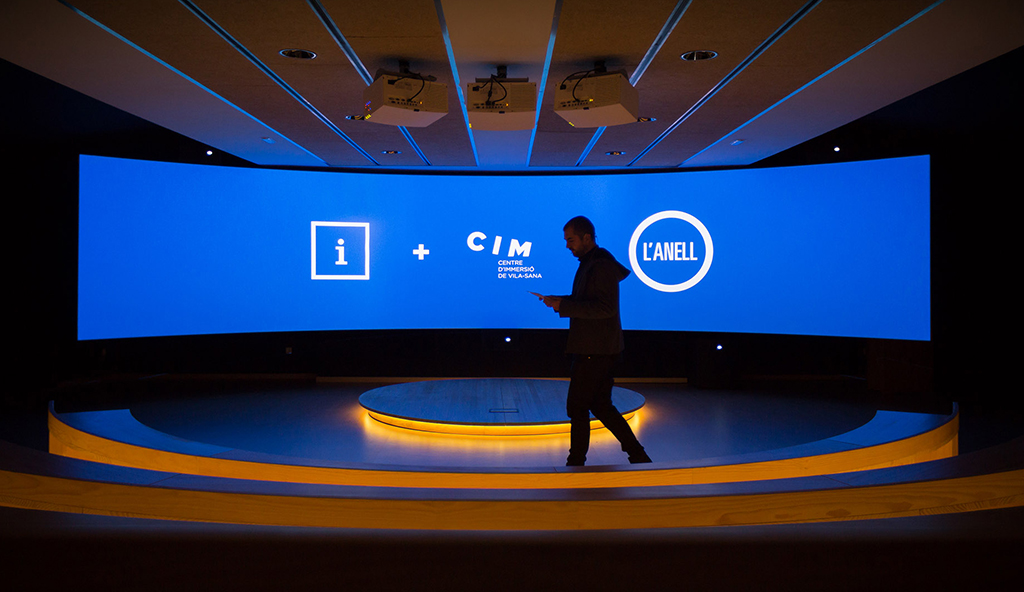

Cuenta con una capacidad máxima para 90 personas que pueden sentarse en el original banco curvo escalonado en forma de anfiteatro diseñado por Inside Consultores. También se ha instalado un sofisticado sistema de iluminación Led regulable en asientos y tarima.

“La curvatura de la pantalla y la calidad y resolución de la proyección, sumado al uso de Pandoras Box para gestionar la sala, producen un resultado espectacular que realmente impresiona a los espectadores. Se trata realmente de una sala audiovisual de referencia en Cataluña”, afirma Jorge Vilaplana, jefe de Producto Pro AV de Charmex.
