La cámara anecoica realizada por Alava Ingenieros para el Centro Español de Metrología (CEM), permitirá realizar mediciones acústicas precisas y trabajo de campo.

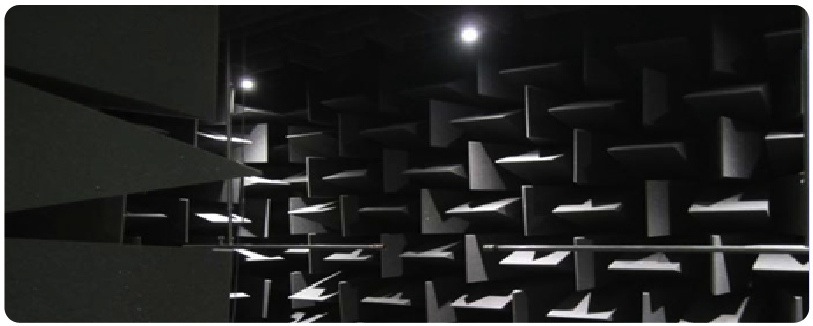

Camara anecoica CEM

Alava Ingenieros ha finalizado el proyecto de instalación de una cámara anecoica para el Centro Español de Metrología (CEM), organismo autónomo adscrito a la Secretaría General de Industria.

Ubicada en el laboratorio de Acústica del CEM, la cámara anecoica tiene la peculiaridad de que está aislada electromagnéticamente, lo que facilita el trabajo a muy altas frecuencias (incluso hasta 60 kHz) y dispone de suelo retrotraible, lo que permite mejorar significativamente las medidas en campo libre.

Como señala Nieves Medina, del Centro Español de Metrología, “en el interior de esta cámara toda onda sonora producida es absorbida por las paredes de la misma, de forma que no hay reflexiones. Este efecto se produce principalmente porque las paredes interiores están recubiertas de unas cuñas fabricadas en material absorbente especial cuya forma ha sido especialmente diseñada para este propósito”.

Centro Espanol de MetrologiaLa cámara anecoica tiene un volumen interno de unos 35 m3 y “funciona también como una jaula de Faraday, evitando que cualquier campo electromagnético externo penetre en su interior. Es el lugar más silencioso de España”, puntualiza Medina.

En general, una persona puede oír entre 20 Hz y 20 kHz, si bien esta cámara funciona de forma óptima en la mayor parte de este rango, desde 160 Hz a 20 kHz. “Para cubrir de forma óptima el rango inferior -señala esta experta-se ha instalado un tubo de onda plana que proporciona condiciones de anecoicidad, que es un conducto de sección cuadrada de unos 9 m. de largo con una cuña absorbente especialmente diseñada al efecto”.

El objetivo de esta cámara es realizar mediciones acústicas a partir de ondas sonoras plenamente conocidas, ya que en el interior de la misma no hay ondas reflejas ni interferencias no deseadas que puedan perturbar dichas ondas.

La cámara cuenta con iluminación adecuada a tal efecto para que no afecte al campo acústico ni provoque gradientes de temperatura, ubicada con una precisión de milímetros.
