Las nuevas instalaciones de la Agencia Efe en Madrid están ya operativas y poniendo en valor los medios tecnológicos con que se ha dotado, en el que las pantallas de gran formato y de digital signage cobran especial protagonismo. Delatorre Consultoría e Ingeniería se ha encargado de la dirección facultativa, proyectos técnicos y del traslado de los sistemas audiovisuales a la nueva sede central.

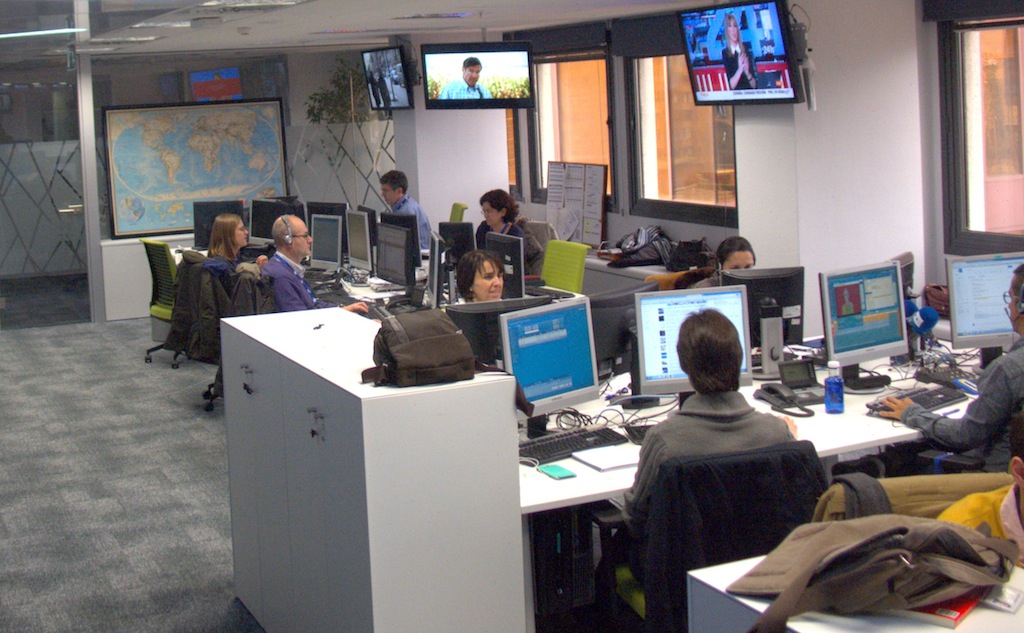

Agencia EFE redaccion TV

La puesta en marcha de la nueva sede de la Agencia EFE en Madrid hasta el Edificio Génesis, en la Avenida de Burgos, en el barrio de Chamartín, ha concluido con éxito tras un complejo proyecto para poner en valor los medios técnicos con los que ya contaba esta agencia de noticias y dotarla de los sistemas tecnológicos de última generación.

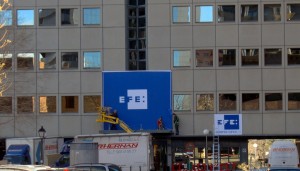

Agencia EFE nueva sedeComo ya adelantó Digital AV Magazine, la principal contratista en este proyecto –Tragsa-, ha contado con empresas punteras de la industria tecnológica para dotar del equipamiento necesario a la nueva sede de EFE, como Telefónica Servicios Audiovisuales, Sony, Unitecnic, AEQ, Albalá Ingenieros, Pentatel, Crosspoint, Pinanson, Tecnoantena y BroadService, entre otras.

En este proceso, Delatorre Consultoría e Ingeniería ha sido responsable de la dirección facultativa, los procesos y proyectos técnicos de las nuevas instalaciones audiovisuales, así como de la planificación y traslado de todo este equipamiento hasta la nueva ubicación; un edificio de diecinueve plantas, cada una con una superficie de más de 700 m2, de las que la agencia de noticias más importante de España ocupa quince.

Cartelería digital en todo el edificio

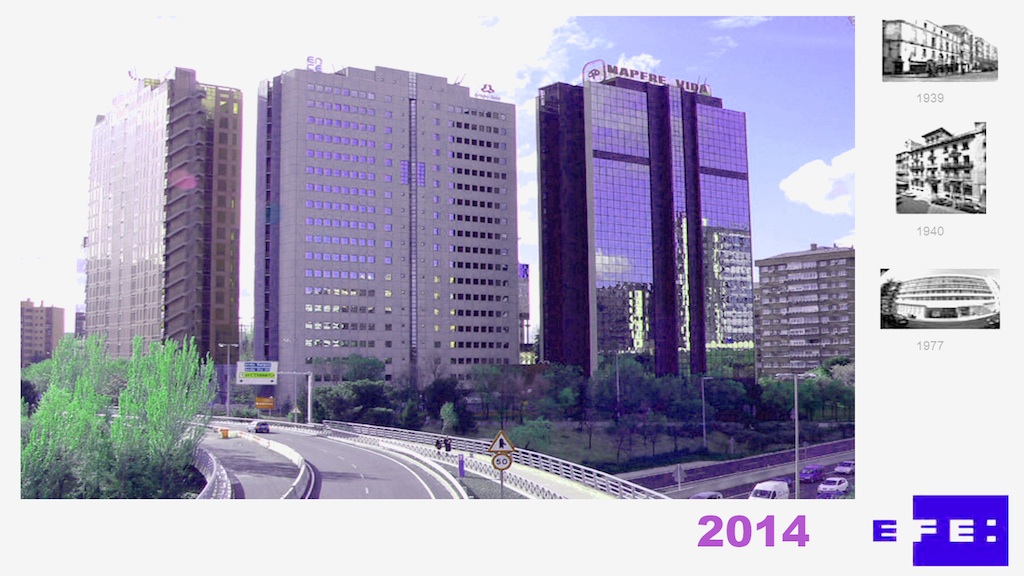

Agencia EFE carteleria digital

En el diseño de la nueva sede de EFE los sistemas de digital signage toman un protagonismo especial para ofrecer información en tiempo real de multitud de medios de comunicación nacionales e internacionales, con más de 150 pantallas distribuidas en la zona de entrada de cada una de las quince plantas y en todas las redacciones de la agencia.

Esta red de cartelería digital se ha integrado en el sistema de distribución de señales de televisión a través de IPTV, que se utiliza también para varios canales de usos corporativos para comunicaciones internas. Las señal TDT se recibe de Torrespaña, FM, DAB y todas las polaridades de los satélites Hispasat, Astra y Hotbird.

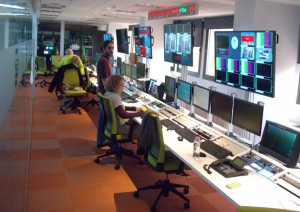

Agencia EFE CCTVAdicionalmente, se ha incorporado al sistema de distribución por TV ocho canales generados desde la matriz de Control Central de TV, la recepción del Canal EFE vía IP, así como los canales de uso corporativo para difusión de comunicaciones internas. Además, también se cuenta con una red de RF en estrella que permite disponer en cualquier punto de usuario de la señal de dichos satélites, lo que facilita a la agencia la ofrecer servicios especiales a sus homólogas internacionales que se ubican en estas instalaciones.

De esta manera, todas las señales consideradas de interés por EFE pueden distribuirse tanto por TDT como por IPTV; este último permite también la incorporación de canales de vídeo bajo demanda y de información interna generados a través de archivos de vídeo.

Por otra parte, en la planta noble del consejo se ha instalado una pantalla de 85”, desde donde se pueden seguir todo tipo de eventos, tanto internos como externos. El sistema de presentación inalámbrico, instalado sobre este display, permite que hasta cuatro de los veinte puestos de la mesa del consejo puedan realizar presentaciones en un entorno colaborativo de forma simultánea. Estas señales pueden ser grabadas para uso interno o difundidas si fuera necesario.

Esta planta incorpora todo el cableado y tomas necesarias para poder generar señales de radio o TV desde cualquier ubicación sin necesidad de cableados adicionales.

Sala polivalente

Agencia EFE sala polivalente

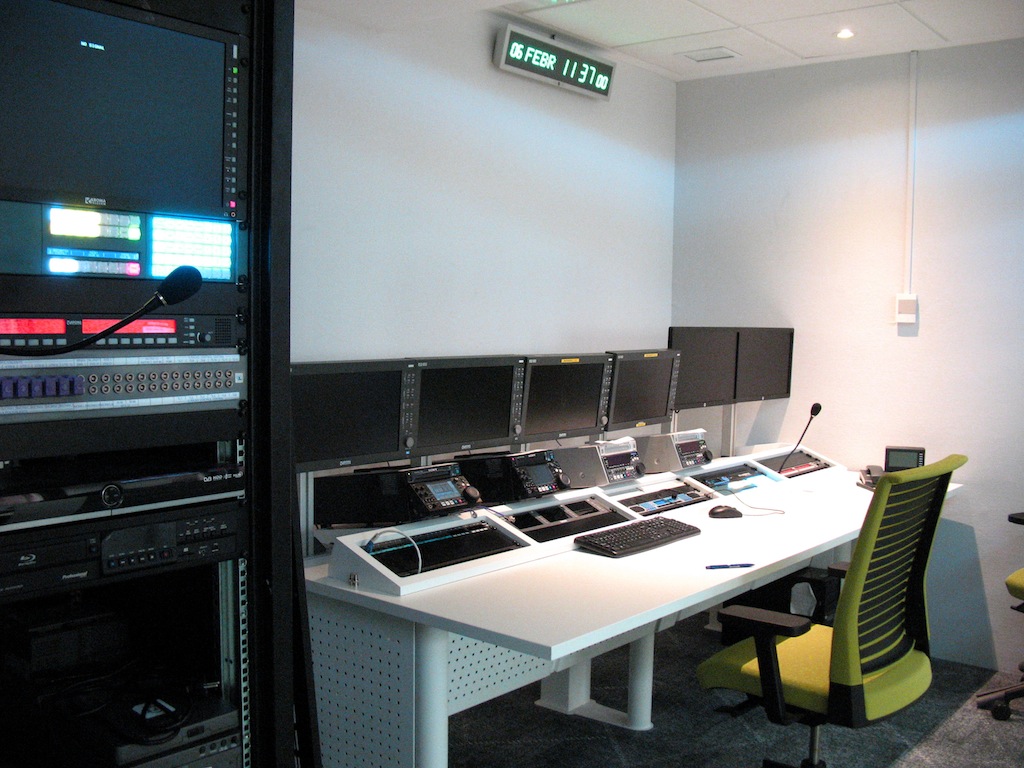

La nueva sede de la Agencia EFE dispone de una sala polivalente para albergar todo tipo de eventos. Según su configuración, puede ser totalmente diáfana o subdividirse hasta en diez espacios independientes.

Está sala dispone de seis pantallas de TV de gran formato, microfonía inalámbrica, cuatro proyectores LED y una matriz que permite generar contenido en cualquier lugar y que pueda mostrarse en unos lugares u otros, dependiendo de la configuración de los tabiques móviles, además de la posibilidad de mostrar contenidos desde la matriz de Control Central de TV.

Agencia EFE reserva salasEl sistema de megafonía, oculto sobre el techo, puede generar presiones sonoras superiores a 100 dB SPL en todo el recinto, con un alto grado de inteligibilidad. También se han distribuido siete puntos para inyectar señales al sistema audiovisual o generar contenido de radio y TV a cualquier lugar del mundo sin ningún tipo de cableado adicional.

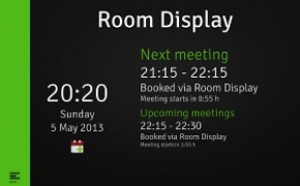

Por otra parte, también se ha instalado un reserva de salas para los veintitrés espacios destinados a celebrar reuniones y eventos en la sede, con un display sincronizado con Google Calendar para gestionar su ocupación y usos de forma centralizada.

Plataforma de recepción de señales

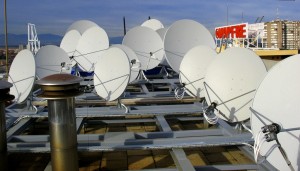

Agencia EFE plataforma senales sateliteEn la azotea del edificio se ha desplegado una plataforma de recepción de señales satelitales para seguir las informaciones 24×7. Una antena motorizada de 3,7 metros permite la recepción de señales, incluso con las condiciones metereológicas más adversas, de los satélites antes descritos.

Desde el Control Central de Televisión se intercambian señales con los medios de comunicación y las diferentes dependencias del edificio, tales como la sala de racks, que está interconectada con el Control Central de Televisión y diferentes estancias de EFE (laboratorios, estudio de TV, EFE Radio, sistema de IPTV y RF interno, zonas de usos corporativos, etc.); así como con la Sala de Control Central, que dispone de una gran consola central desde donde se gobierna todo el equipamiento.

Estudio de televisión y de radio

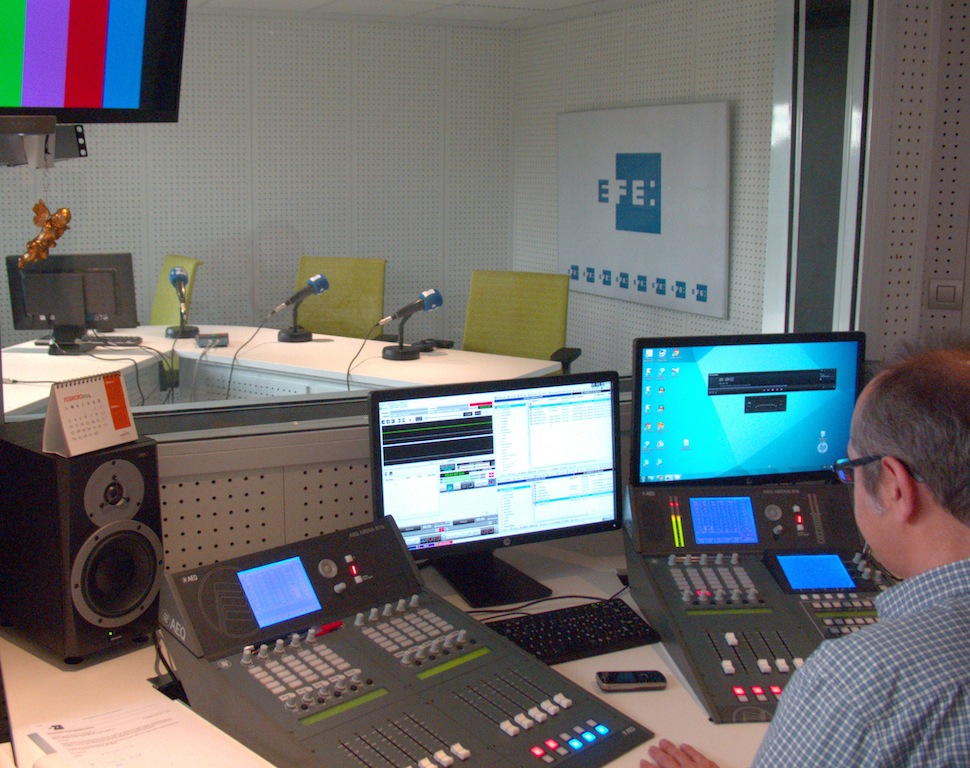

Agencia EFE estudio radio

Con una superficie de unos 80 m2, el plató de la agencia incluye todo el equipamiento necesario para producir TV en alta definición. Dispone de iluminación LED, cajas de plató para la conexión de cámaras, elementos de sonido y retornos, con una sala separada en la que se ubica el equipamiento electrónico para aislar al personal del ruido y calor generado.

El control dispone de consolas de realización y sonido para realizar todo tipo de programas de TV, mientras que en una sala polivalente se han dispuesto los dispositivos encargados de realizar el cambio entre los diferentes formatos (BetacamDigital, BetacamSP, XDCAM tanto en SD como HD, y MiniDV o DVD.

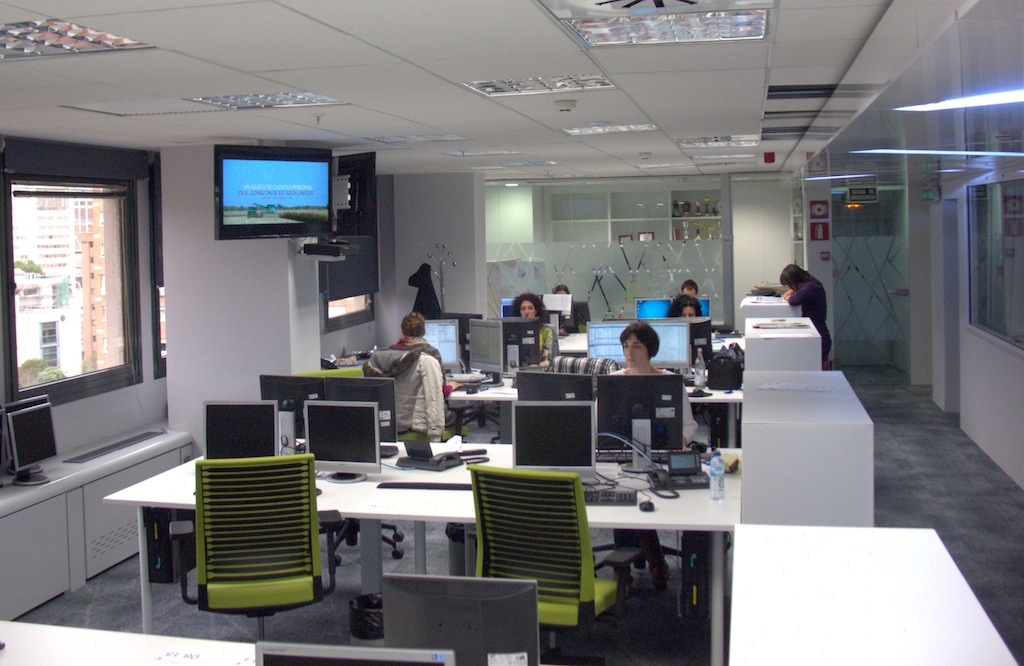

Agencia EFE redaccion radioEl set de televisión, con iluminación LED, permite la realización de pequeños programas tipo entrevistas, debates, etc. El equipamiento de vídeo se ubica también en la sala polivalente y la realización se puede ubicar indistintamente desde este espacio o en el propio set.

Las instalaciones cuentan con tres estudios de radio: dos completos y otro en modo de autocontrol, y desde su control central se pueden encaminar señales a cualquier parte del mundo. Las instalaciones están sincronizadas con el Control Central de TV y permiten el intercambio de señales de vídeo y audio.

Por otra parte, todo el mobiliario de uso audiovisual ha sido diseñado también por Delatorre y permite pasar cables por su interior sin necesidad de tener que hacer modificaciones en el mueble, así como incorporar equipamiento en su interior sin problemas de sobrecalentamiento.
