Para este proyecto, realizado en el centro educativo de Sevilla, se han instado 4 columnas en formato line array con dispersión uniforme Work Pro UDA 16, localizadas a ambos lados del escenario, y 4 subwoofers Z15 A, integrados en la pared y a poca distancia del suelo.

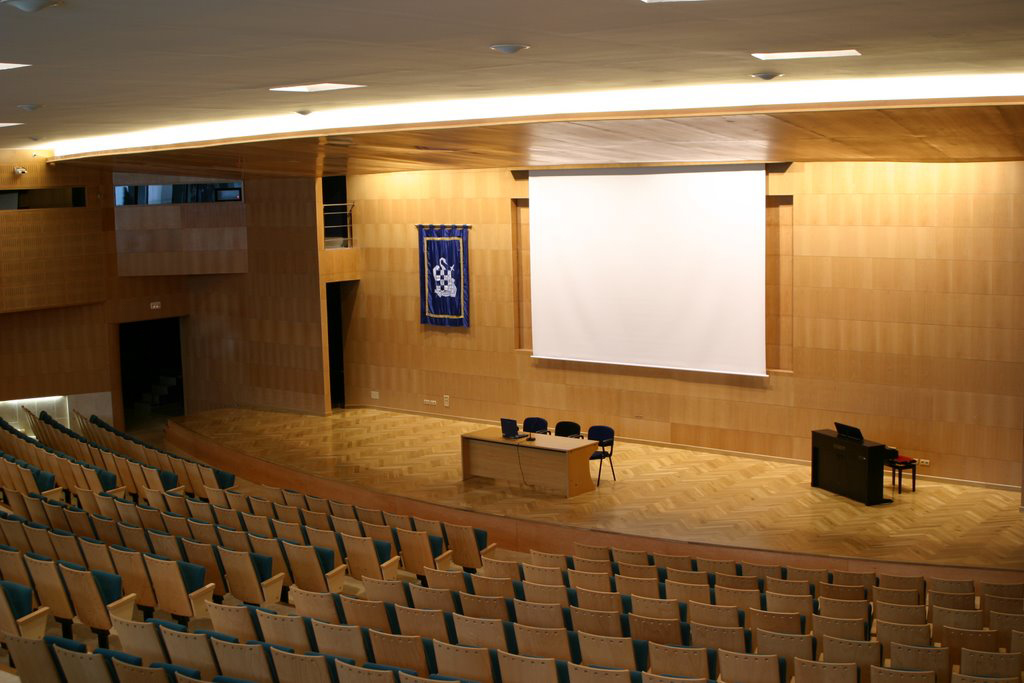

Salon de actos CEU Sevilla

El Colegio CEU San Pablo de Sevilla es uno de los centros de la Fundación San Pablo Andalucía CEU, localizado en el término municipal de Bormujos. En sus instalaciones se encuentra un gran salón de actos, donde se celebran diferentes tipos de eventos y celebraciones, que precisaba de un sistema de sonorización que permitiera a las últimas filas de la estancia, de grandes dimensiones, recibir potencia de audio, y evitar las posibles reverberaciones, ocasionadas por las reflexiones del audio en el techo, paredes y suelo.

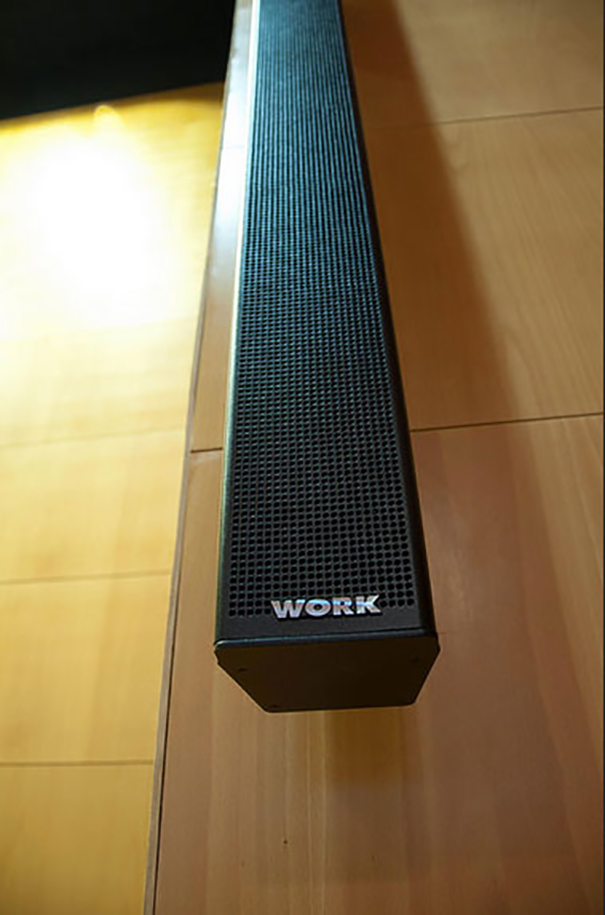

Work Pro UDA 16 CEU San Pablo de SevillaEl instalador encargado de este proyecto fue Audiovisual Studio que eligió la columna en formato line array con dispersión uniforme UDA 16 de Work Pro, cuya marca distribuye Equipson, para dar respuesta a los requerimientos del centro docente.

Compuesta por un elaborado sistema de filtros y por 16 transductores de alta calidad, con un ancho de frecuencia en configuración line array, la columna UDA 16 ha sido diseñada para evitar todas estas pérdidas de alcance en la cobertura, así como sonidos indeseados.

Una de las principales ventajas es la posibilidad de acotar reverberaciones y ecos, inducidos por paredes y techos. Esto es posible gracias al control del ancho del haz y, por lo tanto, de la dispersión del sonido que ofrece.

Work Pro UDA 16 CEU San Pablo de SevillaAsimismo, gracias a los 16 transductores en configuración Line Array, el nivel de presión de audio solo disminuye 3 dB (en lugar de 6 dB) cada vez que la distancia entre la columna y el receptor se duplica.

Como consecuencia, esta solución de Work Pro permite multiplicar por dos el espacio de cobertura y dirigir el sonido de una manera mucho más direccional, de manera que alcance a todo el público, minimizando las pérdidas de sonido.

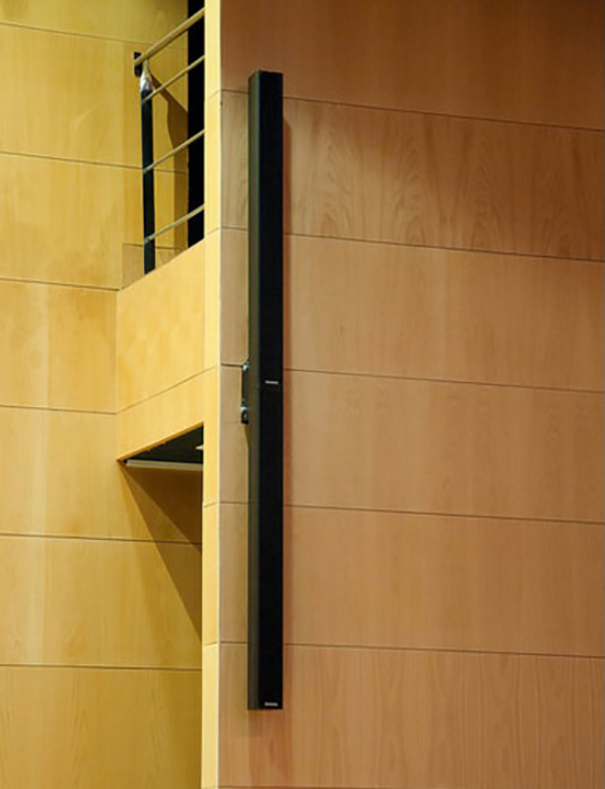

Para el salón de actos del centro CEU San Pablo en Sevilla se instalaron un total de 4 unidades de esta columna: 2 a la izquierda del escenario y 2 a la derecha. El objetivo era garantizar la cobertura total de la sala. Las columnas contaban para su instalación con un soporte de pared, específicamente diseñado para ella, que permite su inclinación para dirigirla hacia el punto deseado.

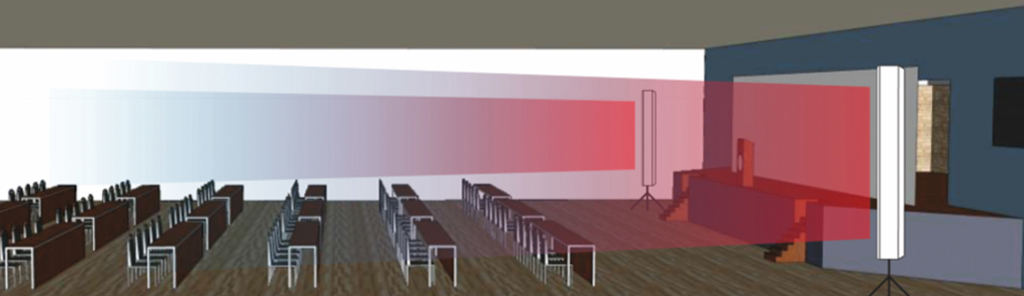

Work Pro directividad y focalizacion del sonido UDA 16

Gracias a su control de la direccionalidad, esta solución ofrece unos óptimos resultados en condiciones acústicas de reverberación, además de una perfecta inteligibilidad.

La instalación se completó con 4 subwoofers Z15 A integrados en la pared y a poca distancia del suelo para favorecer la emisión de las bajas frecuencias.
