Tras realizar un estudio acústico-arquitectónico, Mimmo decidió optimizar la infraestructura del centro docente utilizando la tecnología de Work Pro y Mark Pro.

Colegio Padres Blancos Work Pro Mark Pro

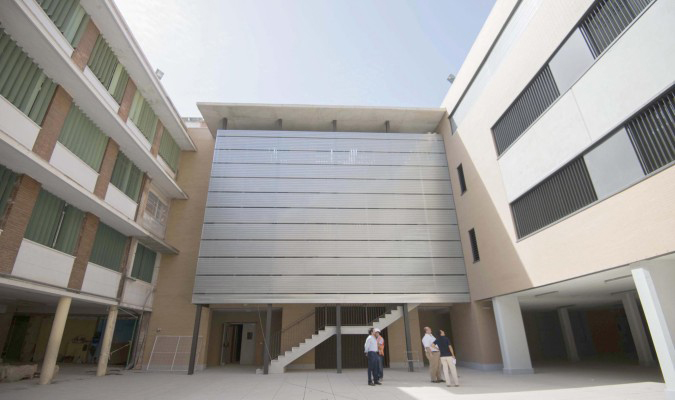

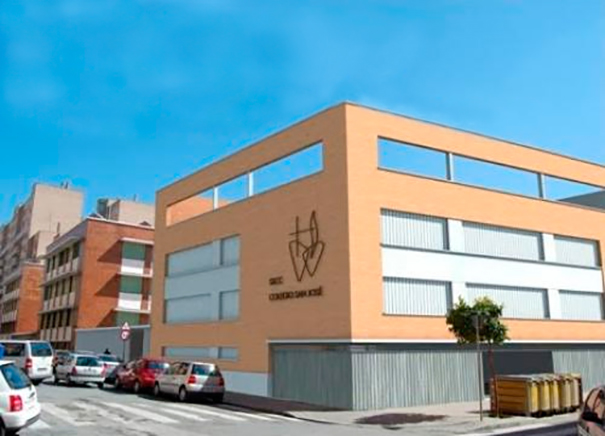

La empresa sevillana Mimmo Diseño y Eventos ha optimizado la instalación de audio del teatro que se encuentra en el colegio San José de los Sagrados Corazones, conocido como Padres Blancos. Para su realización, Mimmo tuvo que realizar un estudio acústico-arquitectónico para la elección del material a instalar y determinar su ubicación, optando por la tecnología de Work Pro y Mark Pro, cuyas marcas representa Equipson, para este proyecto.

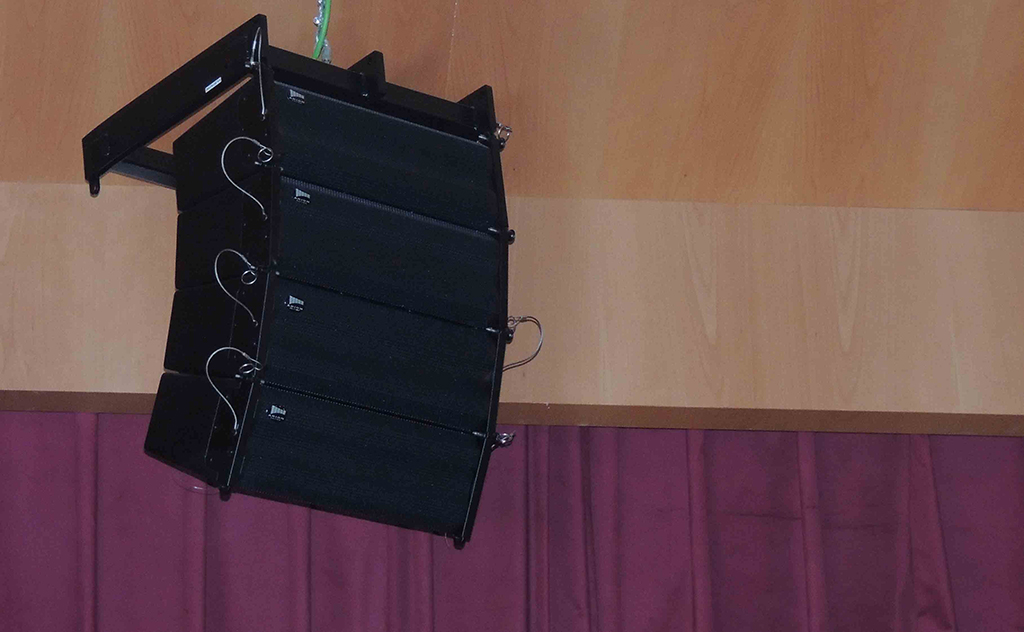

Para el espacio interior del teatro se ha utilizado el sistema line array Work Pro Arion 5, montando por cada lateral 4 cajas voladas SL 25, cada una de ellas con la inclinación concreta para optimizar el direccionamiento del sonido hacia el espectador, ofreciendo la máxima cobertura del sonido e inteligibilidad.

Para el refuerzo del conjunto, el equipo cuenta con dos unidades del subwoofer SL 115 SA. El conjunto en sí es auto-amplificado, montando un módulo tri-amplificado con un eficiente procesado de la señal mediante DSP interno.

El DSP ha sido diseñado para optimizar cada una de estas bandas con la configuración correcta de ecualización y filtrado permitiendo el máximo rendimiento de los transductores. Su configuración se realiza mediante software y, aparte de la ecualización precisa, cuenta con tres posiciones adicional para otros ajustes.

Microfonía y conferencia

Colegio Padres Blancos Work Pro Mark ProPara el sistema de microfonía de sala se han montado en unidades de rack (modelo CJ-1020) diversos productos de la marca como la unidad de alimentación D9, que protege a las unidades de poco consumo de potencia contra picos existentes en la red eléctrica y que gracias a su filtro interno elimina posibles interferencias y zumbidos audibles. La sala también cuenta con el sistema de conferencia inalámbrico de 4 canales para la banda UHF WR 4000 C.

Este sistema ahorra la necesidad de cablear los micrófonos de sobremesa, situando el receptor junto al sistema de mezcla y amplificación, configurando un sistema discreto y funcional.

El receptor incorpora 2 pantallas LCD, cada una de las cuales muestran la información de la frecuencia y estado de 2 de los canales. El colegio también cuenta con cuatro sistemas inalámbricos UHF WRD 1100 AF.
El sistema AFS se utiliza para la sincronización de canal entre micrófono y receptor. El receptor es capaz de sintonizar 99 canales distintos. La selección del canal y la frecuencia asociada se realiza en el receptor, sincronizando el micrófono gracias a la señal IR.

Iluminación

Colegio Padres Blancos Work Pro Mark ProEn cuanto a la iluminación del teatro, Mimmo Diseño y Eventos decidió instalar 3 unidades del cañón de seguimiento WFS 1200 de 1200W para el escenario. Incorpora 3 filtros de colores CMY (Cyan, Magenta y Amarillo) para la obtención de diferentes tonalidades de color. Asimismo, dispone de 1 filtro de temperatura de color (3.200K) y un Iris que permiten ampliar sus posibilidades.

La unidad incorpora mando de enfoque externo y asa de dirección de gran robustez. También incluye un so-porte de gran firmeza con patas plegables para fijación y manejo del cañón.
