El centro de agricultura y conferencias alberga dos espacios divisibles, una sala de exposiciones y un área de conferencias. Para dar soporte a los requisitos de cada espacio desde una ubicación central se ha apostado por las soluciones XTP y las pantallas táctiles TouchLink Pro.

Extron en Centro de Conferencias de Chatham

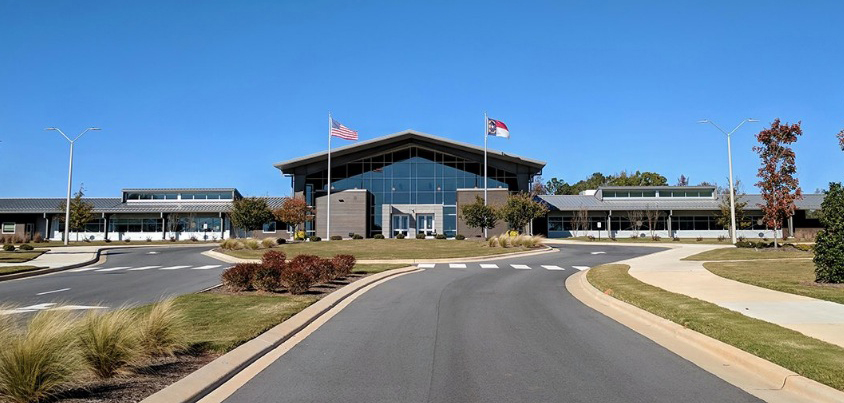

El Condado de Chatham buscaba un sistema AV de alto rendimiento con un control intuitivo para su nuevo centro de Agricultura y Conferencias (CCACC). Este centro está situado en las afueras de Pittsboro (Carolina del Norte) y alberga los principales edificios, incluyendo la oficina de agricultura, recursos naturales y servicio forestal. También es uno de los lugares de conferencias más grandes del condado que ofrece flexibilidad para acoger eventos públicos y privados.

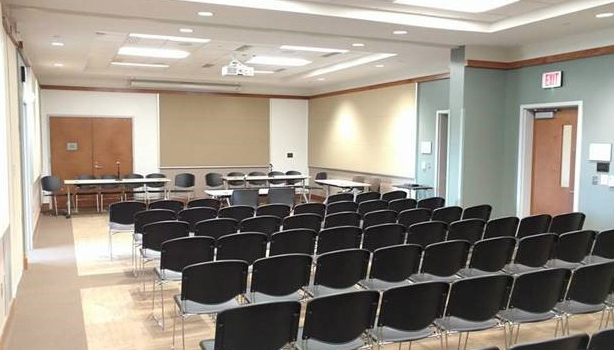

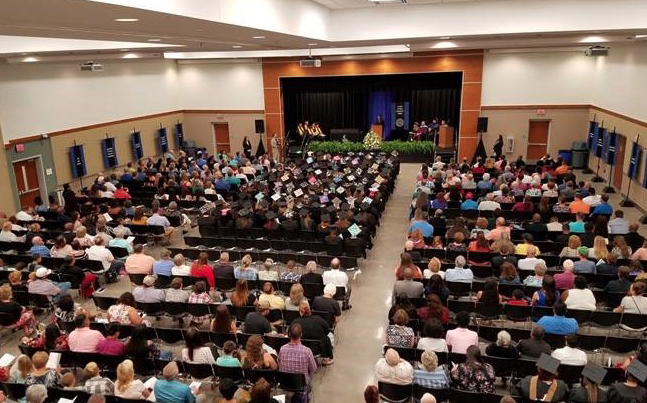

Los aproximadamente 743 metros cuadrados del CCACC incluyen dos espacios divisibles, una sala de exposiciones y un área de conferencias. Mediante el uso de paredes correderas, la sala de exposiciones se puede configurar en tres espacios y el área de conferencia en cuatro salas de reuniones de igual tamaño.

Las paredes correderas retráctiles son auto configurables, con funciones de detección integradas. Al pulsar un botón, el sistema AV detecta la posición de cada pared corredera, identifica y asigna las fuentes y dispositivos de visualización disponibles por cada espacio, y ajusta las características AV con las configuraciones predeterminadas. Este sistema AV da soporte a los requisitos de sala y a la configuración de cada espacio desde una ubicación central.

Extron en Centro de Conferencias de Chatham

Se recurrió al integrador Strategic Connections para diseñar e instalar el sistema de conmutación y distribución AV y se apostó por la tecnología de Extron. Se seleccionó la matriz de conmutación de 32×32 XTP II CrossPoint 3200 por su modularidad, versatilidad y fiabilidad. Está configurada como 16×16, proporcionando un amplio margen para una futura expansión.

Siete tarjetas XTP CP 4K de par trenzado de entrada y salida permiten la extensión de señales de vídeo, audio y control bidireccional entre la matriz de conmutación en la sala de equipamiento central y las distintas fuentes y dispositivos de visualización remotos, independientemente de la configuración de los espacios divisibles.

Los transmisores y receptores XTP de par trenzado Extron funcionan con la matriz de conmutación y envían señales a los dispositivos remotos. Esta matriz de conmutación XTP II CrossPoint también incluye una tarjeta de audio de salida XTP CP 4o SA para proporcionar conexiones al sistema de sonido.

Tres procesadores de matriz digital DMP 128 AT de Extron proporcionan procesamiento de audio y conectividad en red Dante. Ofrecen fuentes de audio a la red Dante del centro. Además de dar soporte a casi 100 flujos Dante, cada procesador de audio de 12×8 integra tecnología ProDSP, mezcla y otras características que facilitan una gestión eficiente del sonido para las distintas actividades realizadas en los espacios configurables del CCACC. Los altavoces de techo SF 3C LP y SI 26CT de Extron posicionados a través del edificio, proporcionan una mezcla bien equilibrada de refuerzo de voz y reproducción de música.

Extron en Centro de Conferencias de Chatham

Las pantallas táctiles TouchLink Pro de montaje en pared TLP Pro 1022M y TLP Pro 520M están instaladas de forma estratégica en paredes fijas, permitiendo un control del sistema AV familiar y fácil de usar en la instalación. Dos procesadores de control IP Link Pro IPCP Pro 350 funcionan en combinación con las pantallas táctiles de 10 y 5 pulgadas para controlar el enrutamiento de señales AV, las fuentes y dispositivos de visualización. Cuatro tablets iPad de Apple con la app Extron Control facilitan la gestión del sistema en la instalación.

SCI empleó el Global Scripter de Extron para programar el sistema de control. Destacaron la potencia de su IDE – entorno de desarrollo integrado. Proporciona una gestión fácil de los entresijos funcionales del sistema y una comprobación activa de E/S del dispositivo entre otras tareas esenciales.

Asimismo, instaló un sistema sofisticado de salas divisibles que cumple con todos los requisitos utilizando el enrutamiento de señales XTP y control TouchLink Pro de Extron. Los espacios configurables se utilizan regularmente para reuniones, recepciones y exposiciones de distinta magnitud. Además, los funcionarios del condado están muy satisfechos con el éxito del nuevo CCACC y su XTP System con control programable del sistema AV.

“Nos encanta utilizar los productos Extron. La matriz de conmutación XTP es fiable y fácil de configurar y ajustar. Además, las pantallas táctiles TouchLink Pro y el Global Scripter consiguieron que la automatización del control del sistema para el Condado de Chatham fuese un proceso directo”, comenta Chris Ferris, Ingeniero de diseño, Strategic Connections
