En el plató del estudio A2 de Torrespaña, Datos Media ha realizado la integración de un total de 350 equipos ModularPix Pro 1 ORIM, con los correspondientes sistemas de procesado y escalado NovaStar NovaPro.

Datos Media y Alfalite en Telediario TVE

Tras posponerse su puesta en marcha a mediados de enero debido al impacto del temporal Filomena sobre Madrid, el pasado lunes 15 de febrero Televisión Española estrenó nueva imagen en sus informativos. Los Telediarios han comenzado una nueva etapa con una renovación tecnológica y un cambio en la narrativa de los contenidos.

El cambio obedece a la necesidad de responder a las demandas de los espectadores del siglo XXI. Se incorpora a los contenidos informativos la realidad aumentada, el diseño 3D, una narrativa y grafismo moderno, una escenografía y una luz actual y un espacio de trabajo de I+D+I.

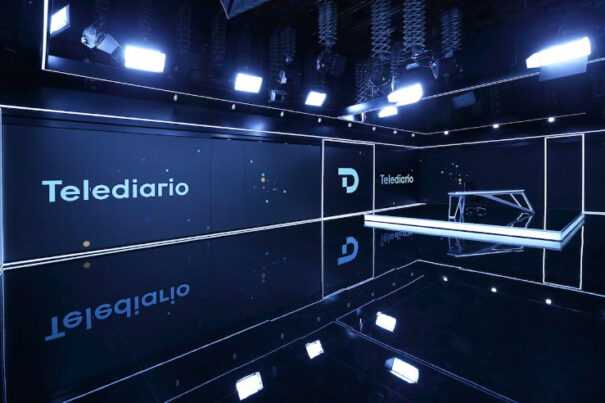

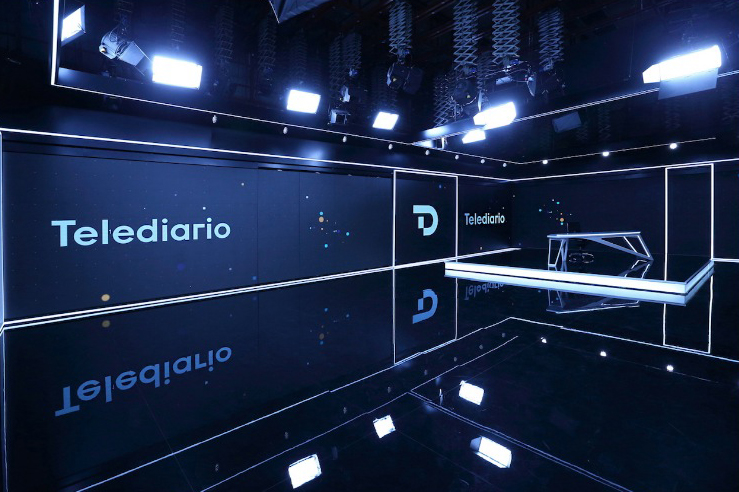

El nuevo decorado es un espacio diáfano que permite que el comunicador pueda moverse en libertad. El objetivo es un intento por hacer crecer el espacio del Telediario para salir de la mesa y encontrar mejores vías de explicar contenidos en pantalla.

Datos Media y Alfalite en Telediario TVE

Un universo envolvente y minimalista para contar las noticias a través de un discurso grafico de gran impacto visual con la ayuda de las nuevas tecnologías: realidad aumentada y Virtual Windows, que amplía el estudio y lo abre al exterior. Con pantallas de Led de alta resolución y un área de 87,5 metros cuadrados.

Datos Media ha sido la empresa responsable de llevar a cabo la integración de todo este complejo sistema de pantallas Led que se ha instalado en el nuevo plató de los Telediarios de Televisión Española en el estudio A2 de Torrespaña (Madrid).

Para este proyecto, la Corporación ha optado por soluciones de la más alta gama de Alfalite, una empresa española con más de veinte años de experiencia en el sector, junto con tecnología de NovaStar.

En total, se han instalado un total de cuatro pantallas de diferentes longitudes (4, 7, 9 y 15 metros) con una altura de 2,5 metros. La de mayor envergadura dispone de una longitud de 14 metros y una resolución total de 9.830.400 píxeles (7.680×1.280). La superficie total de las pantallas instalada en este plató es de unos 90 m², con un total de 350 sistemas ModularPix Pro 1 ORIM de Alfalite y sus correspondientes sistemas de procesado y escalado de NovaPro de NovaStar.

Datos Media y Alfalite en Telediario TVE

El cabinet ModularPix Pro P1 ORIM va montado sobre un chasis de aluminio, lo que confiere mayor precisión y robustez en el montaje. PowerBox incluye una fuente de alimentación diseñada por Alfalite, permitiendo la máxima fiabilidad y optimización de energía existente en el mercado por trabajar por debajo del requerimiento energético demandado por el panel.

El pixel pitch es de 1,95 mm, compuesto por RGB 3 en un SMD. La densidad de pixeles alcanza los 262.144 pix/m2. La resolución que posee cada panel es de 256×256 pixeles, ya que está compuesto por cuatro módulos de 128×128 pixeles. Las dimensiones de cada panel son 500×500 mm (250×250 mm cada módulo). Además de poseer una excelente velocidad de refresco de 3.900 Hz, una luminosidad de 1.800 cd/m² y un alto contraste de 5.000:1 (escala de grises de 16 bits).

Además de un gran sistema de calibración de brillo y color con una escala capaz de reproducir más de 281 trillones de colores, la temperatura de color es ajustable automáticamente con un rango de 3.200 a 10.000 K. Con una vida estimada de 100.000 horas es una gran solución silenciosa, ya que su diseño no necesita ventiladores para su refrigeración.

Todas las pantallas disponen de una estructura robusta para soportar el peso y las dimensiones y se ha dotado de un completo sistema de distribución eléctrica que permite sectorizar y balancear el consumo de las mismas, a la vez que se garantiza protección ante cualquier problema.

Datos Media y Alfalite en Telediario TVE

Tecnología ORIM

Como dato innovador de estas pantallas es que poseen la tecnología ORIM, consistente en capas de resinas ópticas, que dan robustez a la pantalla y mejoran sus propiedades ópticas otorgando un mayor ángulo de visión sin reducir el brillo ni el contraste.

Se trata de una inyección óptica de resina en los Led que permite una mayor precisión entre módulos (<0,02 mm) y se optimiza el ángulo de visión horizontal y vertical (en 175º), además de aumentar la protección con electricidad antiestática (ESD>10KV). Todo ello con una gran protección frente a golpes, agua y fuego (norma U94-0).

Rafael Zapardiel, del departamento de Ventas de Datos Media, destaca que “para este exigente proyecto, no hemos dudado en seguir apostando por la tecnología de Alfalite y sus ModularPix Pro 1, que ya han proporcionado una excelente solución a las necesidades que se presentaban en los distintos platós de RTVE, dotando ahora de un sistema de visualización y escenografía que, en uno de los casos, va hasta los 8K de resolución horizontal. La mejor solución visual para una nítida previsualización de los contenidos durante la emisión de los informativos de RTVE”.

Datos Media y Alfalite en Telediario TVE

Procesado y escalado

El sistema de procesado y escalado de imagen está compuesto por NovaPro UHD, que integra el procesamiento de vídeo, el envío a pantallas Led con una resolución de hasta 3.840×2.160 y el sistema de control en un solo producto.

NovaPro UHD dispone de múltiples entradas y capacidad de envío 4K. Gracias al potente e intuitivo software, permite la gestión de todas las entradas de señal en hasta 6 capas, lo que hace de Novapro UHD un equipo idóneo para eventos en directo.

Con las salidas directas para pantalla Led integradas, las fallas se minimizan. El procesamiento independiente de dos capas también permite un cambio perfecto de efectos especiales. Al ser compatible con el funcionamiento remoto o cableado, se puede usar un PC o un dispositivo móvil para controlar el sistema, lo que agrega comodidad para el usuario.

Toda la instalación se ha llevado a cabo sin interrumpir la producción de los informativos, siendo necesaria una exhaustiva planificación y un relevante despliegue de medios humanos y técnicos importantes que garantizara la continuidad del Telediario.
