Elation en Sinfonica de San Diego

The Rady Shell en Jacobs Park cuenta con un equipo de iluminación Led de Elation, integrado por 55 Proteus Maximus y 36 Rayzor 760, 48 Paladin Panel y 40 Cube, 11 WW Profile HP IP 5 degree, 33 1con 9 degree y 16 con 26 degree, así como 9 DTW Blinder 350 IP.

La nueva sede de la Orquesta Sinfónica de San Diego, situada en el borde de la bahía de la ciudad, cuenta con un sistema de iluminación Led de última generación de Elation Professional. The Rady Shell en Jacobs Park cuenta con un simétrico equipo, diseñado por Jason Rothberg, que utiliza más de 200 luminarias con clasificación IP .

Diseñado para ser uno de los recintos de conciertos al aire libre con mejor acústica de Estados Unidos, The Rady Shell cuenta con un sistema de iluminación suministrado por la empresa de integración de JRLX de Chicago. Esta se ha encargado de la especificación de las luminarias, el asesoramiento y la instalación. La empresa de soluciones audiovisuales Solotech se encargó de la infraestructura de iluminación, distribución de datos, audio y vídeo.

La construcción arquitectónica realizada por Greg Mueller, del estudio de arquitectura Tucker Sadler, una obra de arte en sí misma y la pieza central de un parque público recientemente mejorado, destacará a la orquesta de categoría mundial de la ciudad al tiempo que acogerá diversos actos musicales.

Elation en Sinfonica de San Diego

Más allá de un sistema de iluminación ordinario

«Queríamos que el diseño fuera fácil de usar para las giras «, afirma Rothberg. «Súper sencillo, limpio y simétrico, con la utilización de sólo unos pocos tipos de luminarias, algo que cualquiera podría venir y clonar para hacer todo tipo de espectáculo.»

Rothberg consultó a Jason Reberski, director general de JRLX, para definir los detalles de la solución del sistema de iluminación. «Al hablar con Jason quedó claro que no se trataba de un sistema de iluminación ordinario. Las exigencias que se planteaban eran enormes: distancias de proyección de más de 90 metros, superación de la luz de día, necesidad de ser flexible y capaz de lograr muchas estéticas diferentes, y todo ello con un grado de protección IP65 del cien por cien. Trabajamos estrechamente con Elation y Jason para especificar un paquete que diera respuesta a todos estos objetivos».

Elation en Sinfonica de San Diego

Opciones IP

Aunque la facilidad de uso para los profesionales de la iluminación que acuden al local era esencial, el equipo tenía que funcionar mejor para la orquesta sinfónica residente en el local, lo que significaba mucha luz blanca descendente. Con alturas de corte que oscilan entre los 7,6 y 12 metros, necesitaban una luminaria que pudiera tener la suficiente amplitud en los cortes inferiores pero que se mantuviera lo suficientemente brillante desde las posiciones más altas. Además, al estar situados junto al mar, la humedad, el rocío y el aire salado, eran problemas a los que había que enfrentarse.

«Necesitábamos que el equipo tuviera una clasificación IP completa», dice Rothberg, y añade que probaron muchas posibilidades. «Cuando me incorporé al proyecto, ya había 12 Proteus Maximus para las torres en el césped, pero no sabía nada de ellos. Al investigarlos, y luego el resto de la línea con clasificación IP de Elation, descubrí que tenían todas las opciones que necesitábamos: Leko, wash en movimiento, wash estático y perfiles».

Las especificaciones originales incluían una luminaria wash, un profile y un spot fixture, pero Rothberg descubrió que la Maximus podía hacerlo todo en un único equipo. «Pasé de tres tipos de luminarias a un tipo que podía hacer lo mismo y más. Además, daba un blanco más puro, era más brillante y tenía CMY. Maximus era todo lo que necesitábamos, además de contar con una buena selección de gobos. Era realmente la única opción».

Elation en Sinfonica de San Diego

Diseño en el escenario

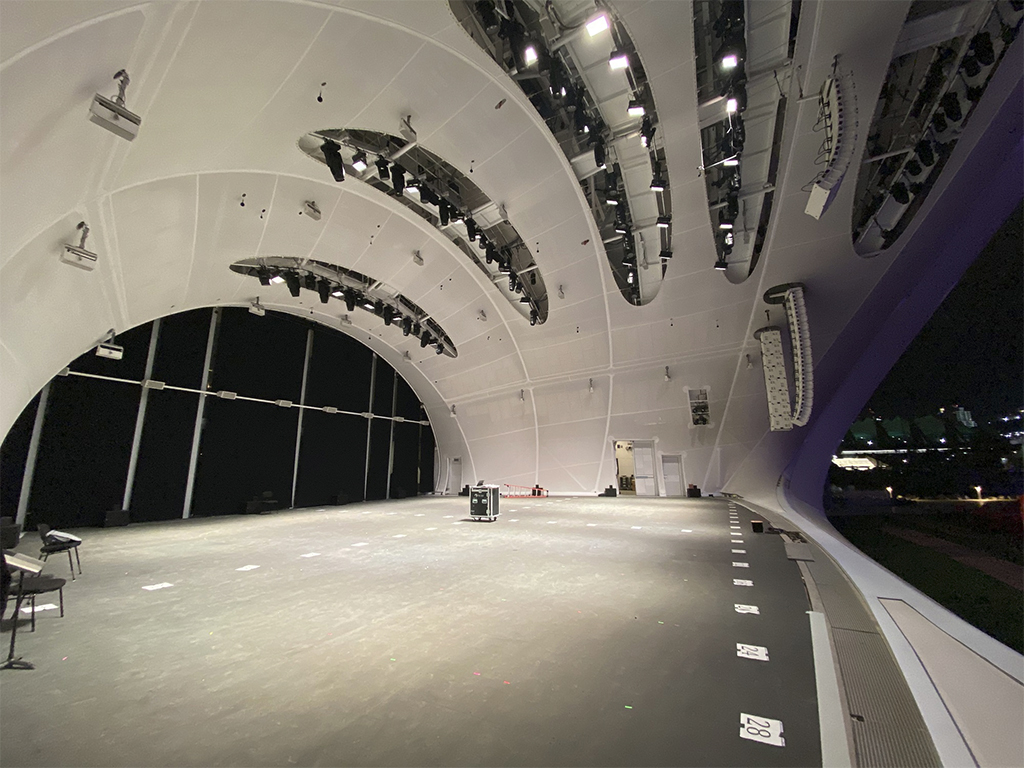

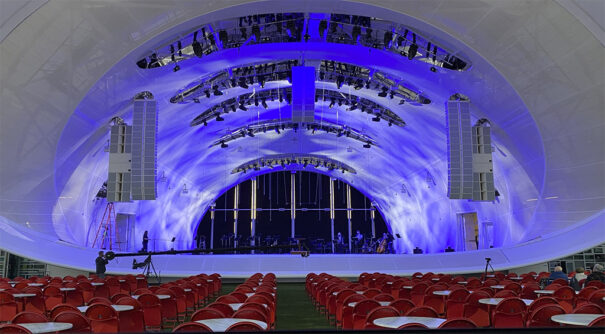

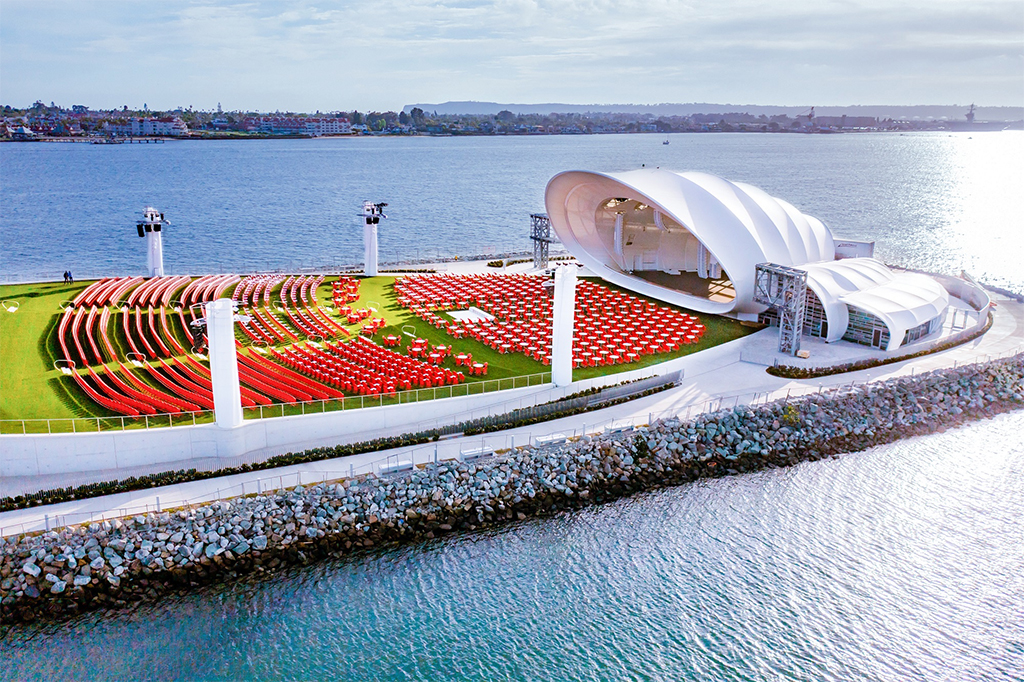

The Rady Shell tiene una capacidad de 10.000 personas, con asientos en terrazas que garantizan unas excelentes vistas desde todos los asientos. El escenario de 13.000 metros cuadrados está cubierto por un dosel de anillos ovalados concéntricos con un revestimiento interior (un techo de tela metálica) cortado cinco veces para exponer las pasarelas. Aquí, 37 Proteus Maximus cuelgan de cinco sistemas eléctricos aéreos, mientras que 12 unidades trabajan desde seis torres (2 por torre) que van de 36,5 a 97,5 metros desde el escenario.

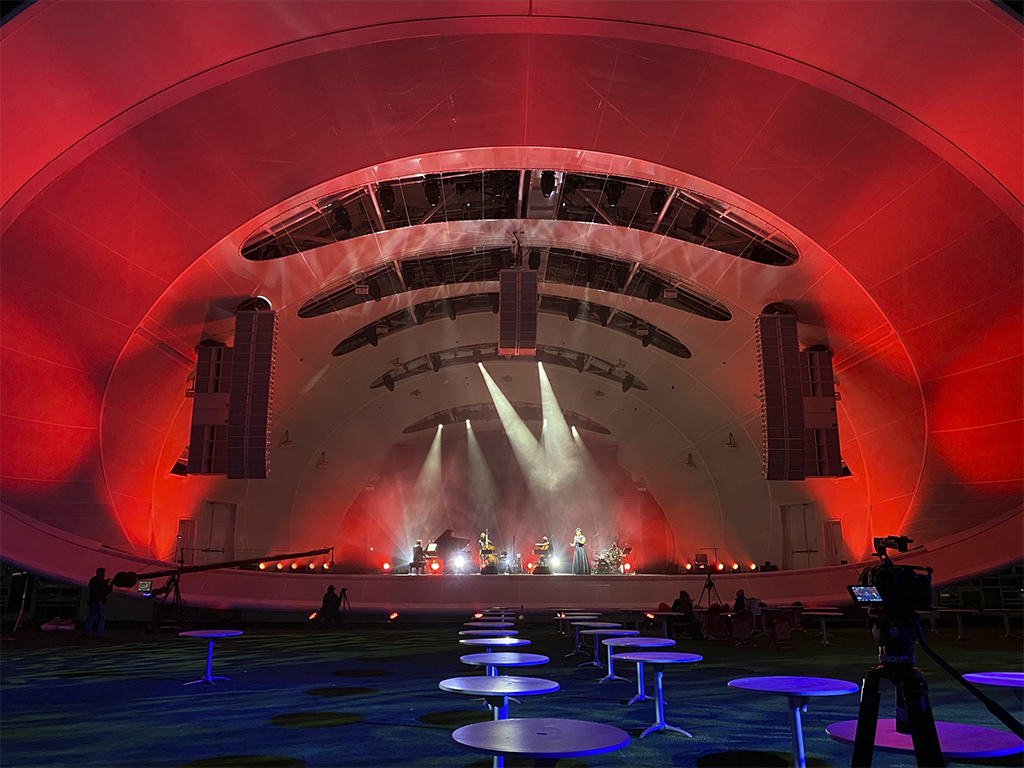

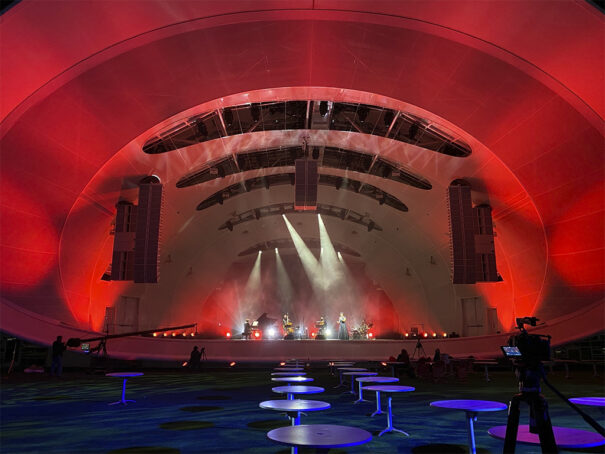

«Incluso en rojo y a 90 metros de distancia, la Maximus es muy brillante en el escenario», explica Rothberg. «En un principio pensamos en utilizarlos como puntos de seguimiento desde las torres de iluminación, pero descubrimos que la primera posición de la pasarela era el ángulo perfecto. Conseguimos un haz de luz ajustado sin prácticamente ninguna dispersión desde esa posición».

Las seis torres que rodean el recinto también albergan 36 proyectores compactos Paladin Cube RGBW, 6 luminarias por torre, que las iluminan desde dentro. Es un espectáculo llamativo que se suma a la sensación de inmersión y amplía la belleza general del espacio.

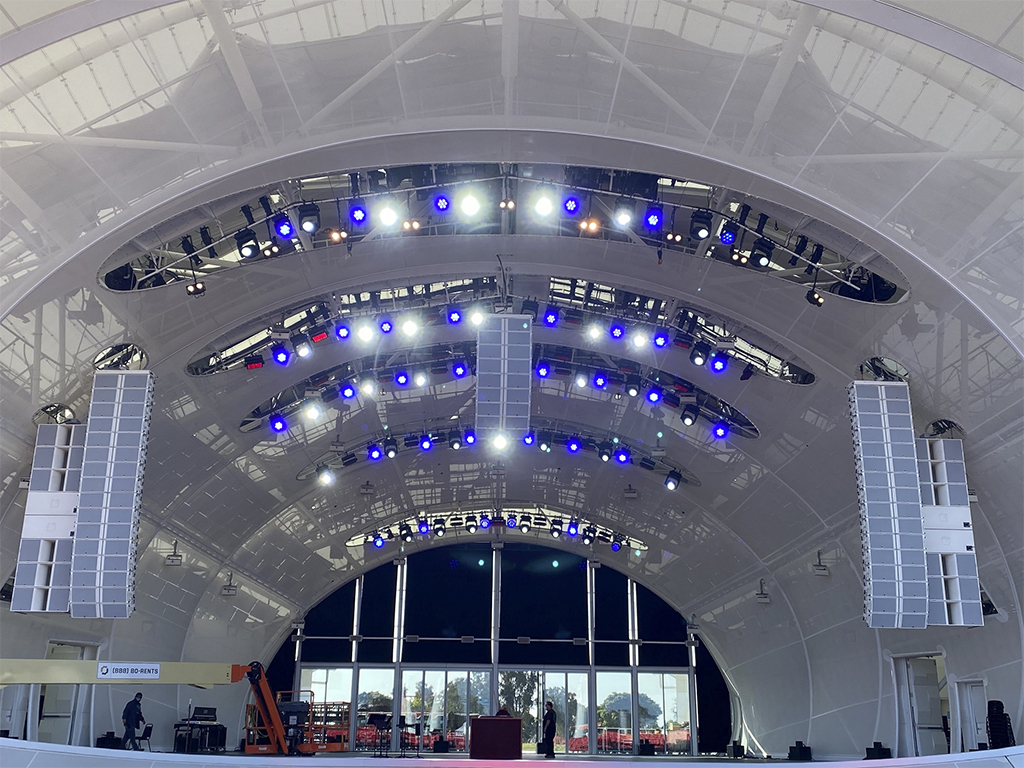

Junto a las luminarias Maximus en los cinco sistemas eléctricos de techo hay 34 luces wash y efectos especiales con clasificación IP65 Proteus Rayzor 760. «Los utilizamos como luces wash o como efectos de píxeles y podemos acceder a la tecnología SparkLed para obtener efectos de brillo para un aspecto especial», explica Rothberg. «Su posición en el aparejo, siguiendo la curva del techo, queda muy bien».

Los Paladin Panels, focos de exterior con 50 células RGBW de 15 vatios, funcionan desde las eléctricas 2-5 para los wash de luces de la orquesta, a la vez que se duplican como luces estroboscópicas para otros espectáculos.

Proporcionando luz frontal desde las tres primeras pasarelas, así como desde las dos primeras torres, son WW Profile HP IP, elipsoidales Led de alta potencia. Diez luminarias de las torres están equipadas con lentes de 5 grados, mientras que 32 luminarias de escenario utilizan lentes de 19 o 26 grados. Por último, 9 cegadores DTW Blinder 350 IP de Led blanco variable de 2 luces funcionan desde debajo del escenario. El equipo no sólo puede abarcar una amplia gama de géneros musicales, independientemente de quién agrande su escenario, sino que el sistema de iluminación es totalmente Led, lo que significa que el local está ahorrando en energía, mantenimiento y costes prescindibles, como las bombillas, frente a un equipo tradicional de lámparas halógenas.

Elation en Sinfonica de San Diego

Altos niveles de exigencia

Rothberg reconoce que hubo que superar algunos retos, por ejemplo, los ángulos de iluminación que requerían colgadores autonivelantes personalizados. Sin embargo, el tiempo de inactividad de COVID les dio tiempo suficiente para encontrar soluciones y, finalmente, se consiguió un sistema acorde con los altos estándares artísticos y funcionales de The Rady Shell. «Con Elation pudimos duplicar el número de luminarias manteniendo la calidad, el rendimiento y la luminosidad. Es un equipo del que la Sinfónica se beneficiará en los próximos años», concluye Rothberg.

La Sinfónica de San Diego actúa en dos lugares, el Copley Symphony Hall en el centro de San Diego y el Rady Shell en Jacob’s Park. El fin de semana de apertura de la Sinfónica en The Rady Shell at Jacob’s Park está programado del 6 al 8 de agosto, con una temporada inaugural de conciertos que se extenderá hasta el 14 de noviembre y en la que se presentarán talentos musicales como Smokey Robinson, Yo-Yo Ma, Brian Wilson, el director musical de la Sinfónica, Rafael Payare, y muchos otros.

Equipos de Elation:

  • 55 Proteus Maximus y 36 Rayzor 760.
  • 48 Paladin Panel y 40 Cube.
  • 11 WW Profile HP IP con 5 degree, 33 con 19 degree y 16 con 26 degree.
  • 9 DTW Blinder 350 IP.
