El NAV Pro de AV sobre IP de Extron, junto con su procesador de videowall, codificadores y decodificadores y pantallas táctiles configuran el sistema audiovisual para llevar a cabo las jornadas médicas quirúrgicas en la Facultad de Medicina de la UNC en Chapel Hill (EE.UU.).

Al igual que sus homólogos entre las escuelas médicas más destacadas de Estados Unidos, la Facultad de Medicina de la Universidad del Norte de California (UNC) en Chapel Hill incorpora jornadas médicas quirúrgicas como parte integral de su currículo, cuyo objetivo proporcionar un formato educativo atractivo para la comunidad de residentes, personal y estudiantes.

Ponentes locales, regionales e internacionales presentan una amplia variedad de temas sobre educación clínica, investigación científica, avances tecnológicos y cuestiones relacionadas que afectan a los cirujanos actuales y futuros de la UNC.

“Proporcionar la mejor atención médica a todo el mundo a través de la innovación, investigación y formación a la siguiente generación de profesionales sanitarios de atención quirúrgica y científicos”, señalan desde la UNC.

Universidad Carolina Norte Extron

La comunidad médica a nivel mundial puede participar vía streaming a través de Internet. Esto satisface además el valor principal del juramento hipocrático: que los médicos compartan activa y abiertamente su conocimiento para mejorar el cuidado de los pacientes.

Para dar soporte a este objetivo, el departamento de cirugía de la UNC involucró a Christopher Ferrer, ingeniero AV del departamento de informática de la universidad para que diseñara e instalara la infraestructura audiovisual necesaria, como parte de la renovación de la cuarta planta del edificio Burnett Womack del campus de Chapel Hill.

La creación de un Centro de educación quirúrgica, con capacidad para 140 personas, que conectara a los cirujanos de la UNC con sus homólogos era central en el proyecto. Ferrer contrató al integrador profesional ClarkPowell para el diseño AV y los servicios de instalación, que seleccionó la tecnología de Extron para los sistemas de conmutación, distribución y control AV.

Además del amplio Centro de educación, el proyecto incluye nuevos espacios de oficinas y salas de conferencias, que se han completado tras tres años de trabajo. Cuando la nueva torre de cirugía de la UNC abra este año, el tramo final de la conectividad AV a las salas de operaciones de la torre se establecerá a través de la red informática.

Universidad Carolina Norte Extron

Procesador de videowall

Tanto si los asistentes están en la primera fila, en la última o al otro lado del mundo, el sistema AV del Centro de educación quirúrgica contribuye a que los cirujanos de la UNC seccionen los principales conceptos tan hábilmente como cuando tienen en sus manos el bisturí.

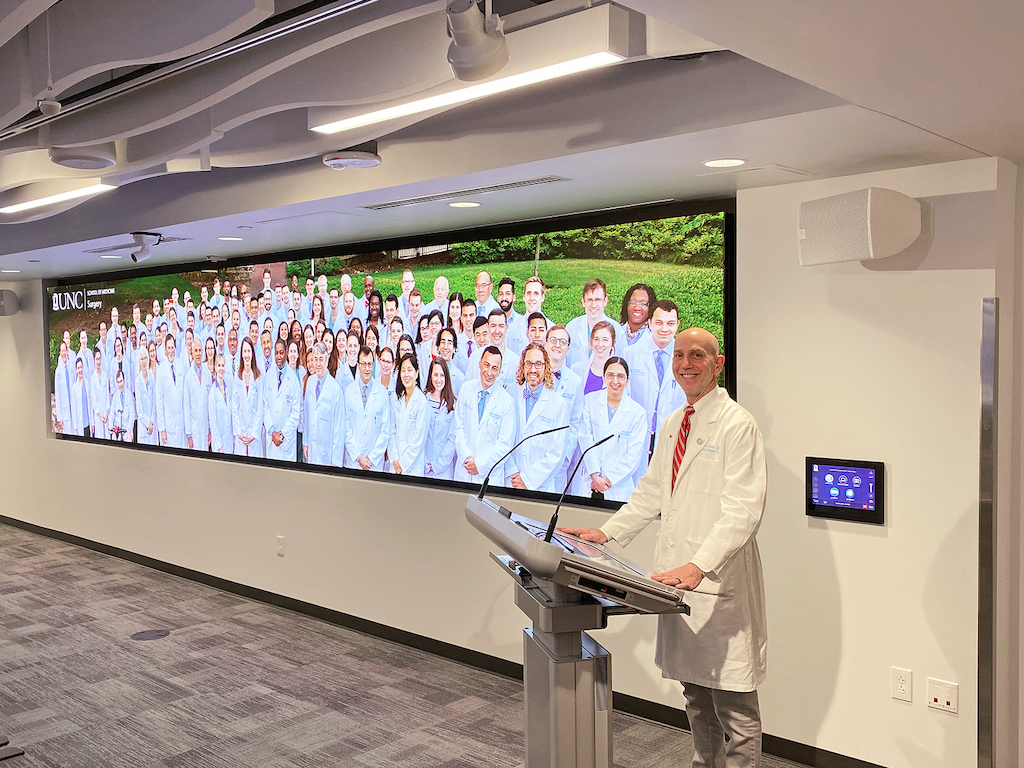

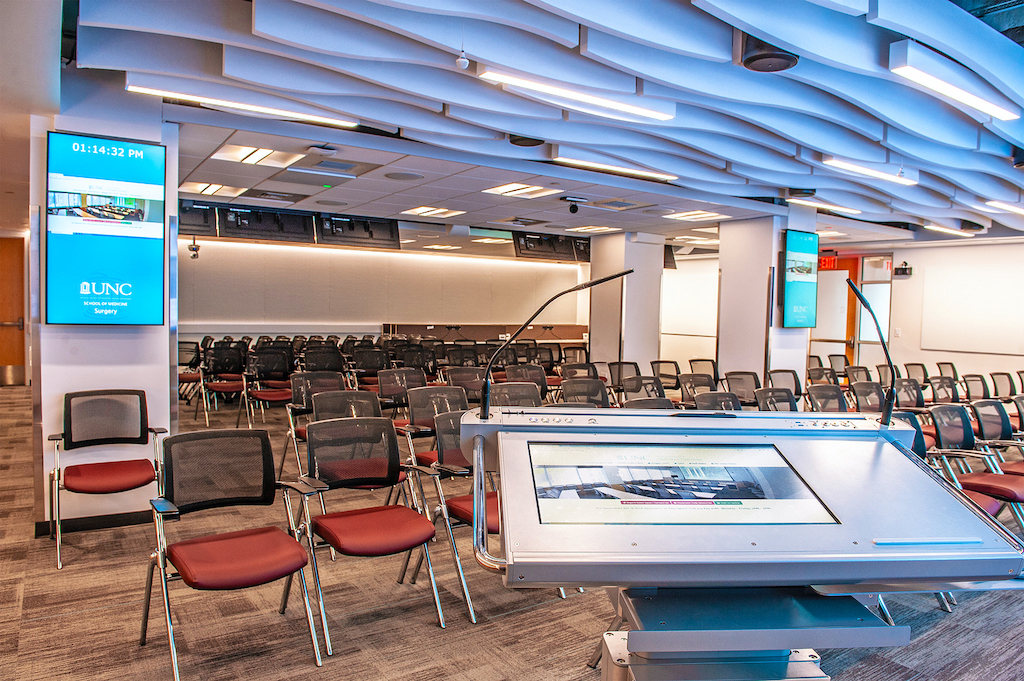

Colocado delante de un videowall (de 7,3×1,5 metros), un atril inteligente transmite la presentación de vídeo y audio al sistema AV desde el ordenador del atril o el portátil del ponente invitado.

Otras fuentes de contenido AV incluyen reproductores multimedia y un punto de acceso inalámbrico para dispositivos móviles. Hay además entradas desde un ordenador ubicado en la sala de control y desde múltiples cámaras PTZ por todo el espacio.

El videowall Led de visión directa está formado por pantallas a la izquierda, centro y derecha que funcionan con hasta seis fuentes HDMI 4K a través de un procesador Quantum Ultra 305 de Extron, que permite una latitud muy amplia para mostrar en ventanas las imágenes de vídeo en pantallas con resoluciones, formatos y orientaciones mezcladas.

El procesador de videowall Quantum Ultra también proporciona señales a los dos monitores de referencia con orientación de retrato que miran hacia el atril y permite que, durante las videoconferencias, muestren imágenes de contenido local, compartido y de participantes a distancia simultáneamente como tres imágenes separadas.

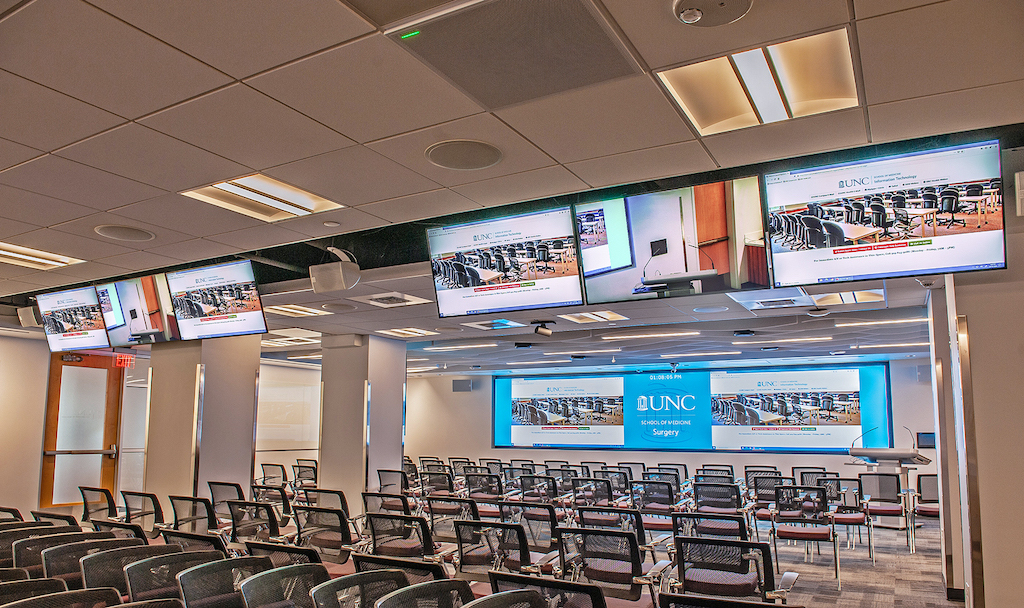

Seis equipos de pantalla plana, ubicados por encima de la audiencia, refuerzan la visión de las filas traseras. Para interactuar con los asistentes en remoto hay transmisiones AV a un sistema de videoconferencia Cisco, a códecs de software para plataformas de comunicaciones unificadas como Zoom, y a un procesador multimedia para streaming SMP 351 de Extron para enviar vídeo en directo, almacenar y archivar en la plataforma Panopto la captura de sesiones de formación.

Un procesador de control IP Link Pro IPCP Pro 555 gestiona todas las funciones de la sala, incluyendo el enrutado de la señal AV, las cámaras PTZ y la iluminación de la sala. Los usuarios hacen su selección a través de una interfaz de usuario interactiva en la pantalla táctil Extron TLP Pro 1220MG de 12” de la pared.

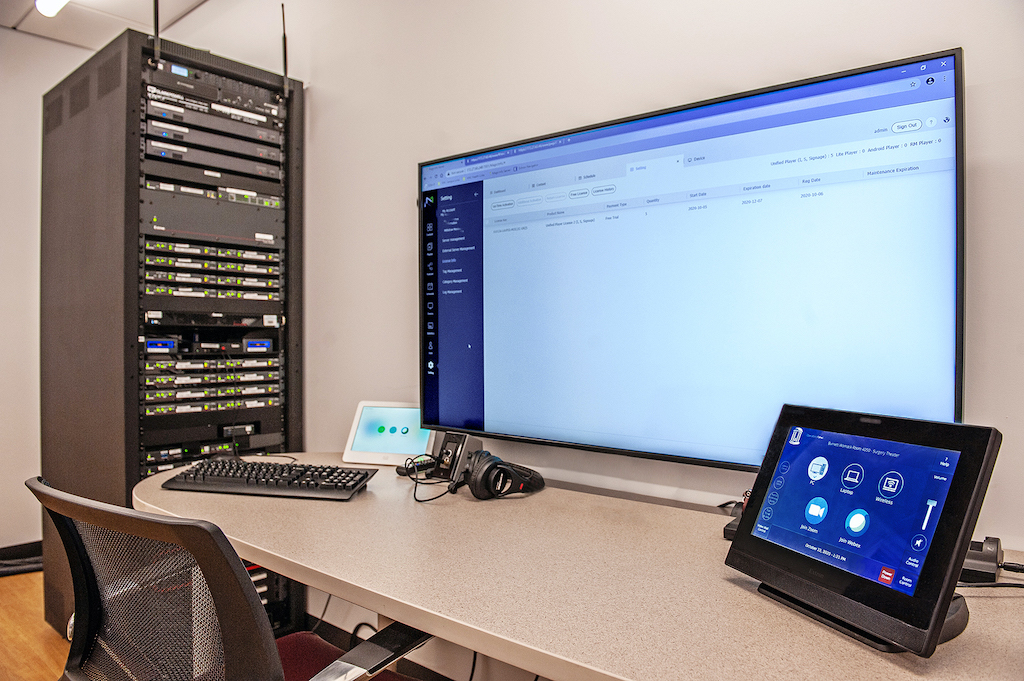

El personal de la sala de control puede asistir a los ponentes con la entrega de contenido AV durante las sesiones de formación utilizando el ordenador ubicado en la misma, así como con el dispositivo de visualización de pantalla plana conectados a la red informática del NAV AV, y a una pantalla táctil de sobremesa TLP Pro 1220TG de 12”, que duplica las funciones de la pantalla táctil que está utilizando el ponente en directo.

Universidad Carolina Norte Extron

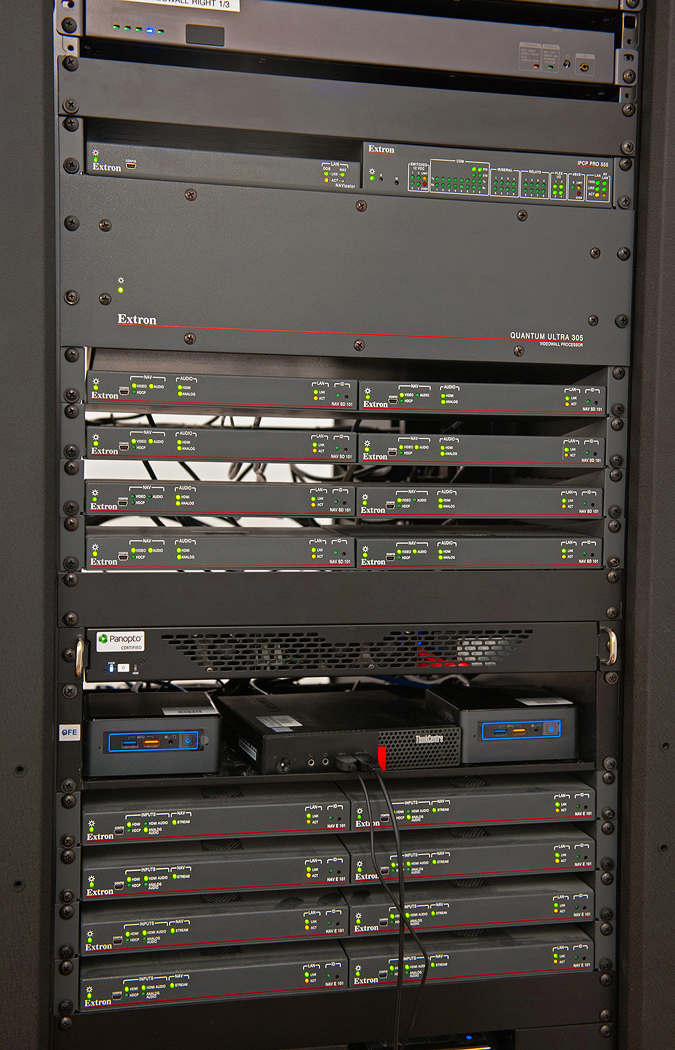

Centro de distribución del contenido AV

Los codificadores y decodificadores NAV Pro de AV sobre IP conectan cada fuente AV a cada destino AV. El gestor de sistemas Extron NAVigator configura y controla el sistema NAV.

NAV Pro fue la elección natural para esta aplicación porque envía vídeo, audio y control del sistema AV a través de la red de datos de la UNC con ultra baja latencia y tiene una capacidad de ampliación sencilla y económica.

Estas cualidades son esenciales para un sistema AV que transporta vídeo en tiempo real y telemetría de los signos vitales de pacientes entre un amplio y creciente grupo de puntos de destino, como el Centro de educación con todas sus fuentes, dispositivos de visualización y transmisiones de streaming por Internet, salas de conferencias y oficinas de personal con equipamiento AV, pantallas en vestíbulos y entradas, y quirófanos con AV 24/7 en la nueva torre de cirugía del hospital de la UNC.

Universidad Carolina Norte Extron

Amplificación de audio y control

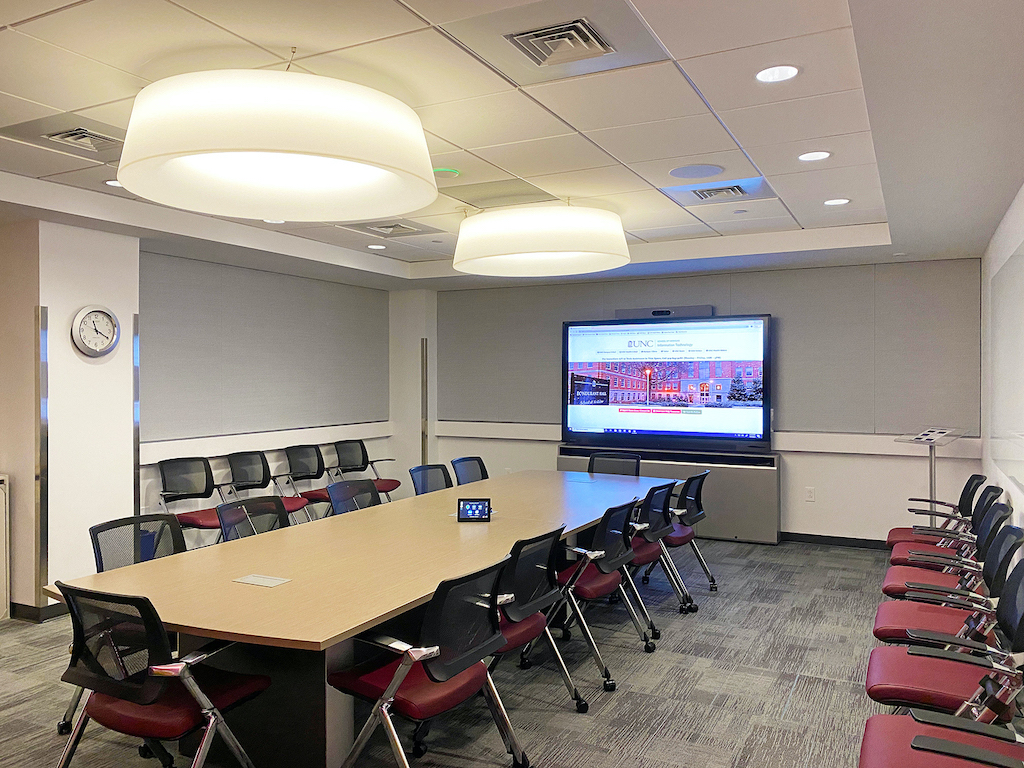

La renovación del edificio Burnett Womack, de cuatro plantas, incluía la construcción de salas de conferencia que se utilizan independientemente o como ampliación del Centro de educación quirúrgica.

Ambas salas tienen idénticos servicios AV. Una matriz de conmutación Extron DTP CrossPoint 84 4K, con amplificador de potencia de audio y procesador de control IPCP Pro integrados, conecta el contenido AV seleccionado a un dispositivo de visualización interactivo de pantalla táctil y plana.

Los ponentes pueden seleccionar el contenido AV de varias fuentes: ordenadores portátiles de invitados a través de un conmutador DTP T USW 233 de tres entradas, el ordenador de la sala de conferencias, dispositivos móviles a través de un punto de acceso inalámbrico, una cámara de videoconferencia o cualquier fuente de la red del NAV de AVoIP a través de un decodificador NAV Pro.

Universidad Carolina Norte ExtronUna pantalla táctil de sobremesa TLP Pro 725T de 7” en la sala de conferencias controla las funciones del sistema audiovisual, incluyendo el encendido y apagado del sistema, la selección de fuente AV, el volumen de audio, etc.

Como señala Christopher Ferrer, “utilizando nuestra red informática de datos, hemos podido enviar cualquier fuente AV a cualquier dispositivo de visualización. El videowall Led de visión directa y la amplia elección de diseños de ventanas y escalado de vídeo es posible gracias al procesador de videowall Quantum de Extron, que proporciona un perfecto muestrario para presentar gran cantidad de información, como informes de pacientes, fotos y vídeo en directo, todo al mismo tiempo, y legible tanto de cerca como de lejos. Todo ello, junto con la red NAV de AVoIP, que conecta todos los espacios de reuniones de la cuarta planta, han sobrepasado las expectativas”.
