Extron en VinUniversity

Los sistemas DTP, XTP y de audio de Extron proporcionan todas las funciones y capacidades necesarias para ayudar a los estudiantes en su formación.

Dos de los más grandes laboratorios de la VinUniversity incorporan un amplio número de dispositivos de visualización y un sistema independiente de matriz de conmutación y distribución AV de Extron.

VinUniversity es un centro docente privado sin fines de lucro situado en el distrito de Gia Lam de Hanoi en Vietnam. Su misión es educar y desarrollar el talento y habilidades de la juventud, así como proporcionar trayectorias profesionales dentro del país.

Los edificios del campus incluyen auditorios, aulas, laboratorios, salas polivalentes, un centro de simulación médica y una biblioteca mejorada tecnológicamente. Cada estructura proporciona además salas de reuniones y conferencias.

En esta universidad se potencia el uso de nuevos métodos de formación que contribuyen al aprendizaje proactivo de los estudiantes para que dominen el trabajo en equipo y sus competencias sociales dentro de una amplia variedad de carreras profesionales.

Para respaldar esta misión, la escuela necesitaba tecnologías de conmutación de la señal AV de alto rendimiento y sistemas de sonido sólidos, además de capacidades de streaming y control fácil de usar.

La firma de integración Hoang Minh Investment Technology Joint-stock Company – HMICO trabajó con los organizadores de la universidad para diseñar y construir soluciones AV con productos de Extron. Estos se encuentran en múltiples espacios de laboratorio que soportan una variedad de disciplinas académicas.

Conmutación y distribución AV

El edificio G de la VinUniversity aloja múltiples laboratorios con tecnología punta, así como varias salas de soporte y espacios de reuniones.

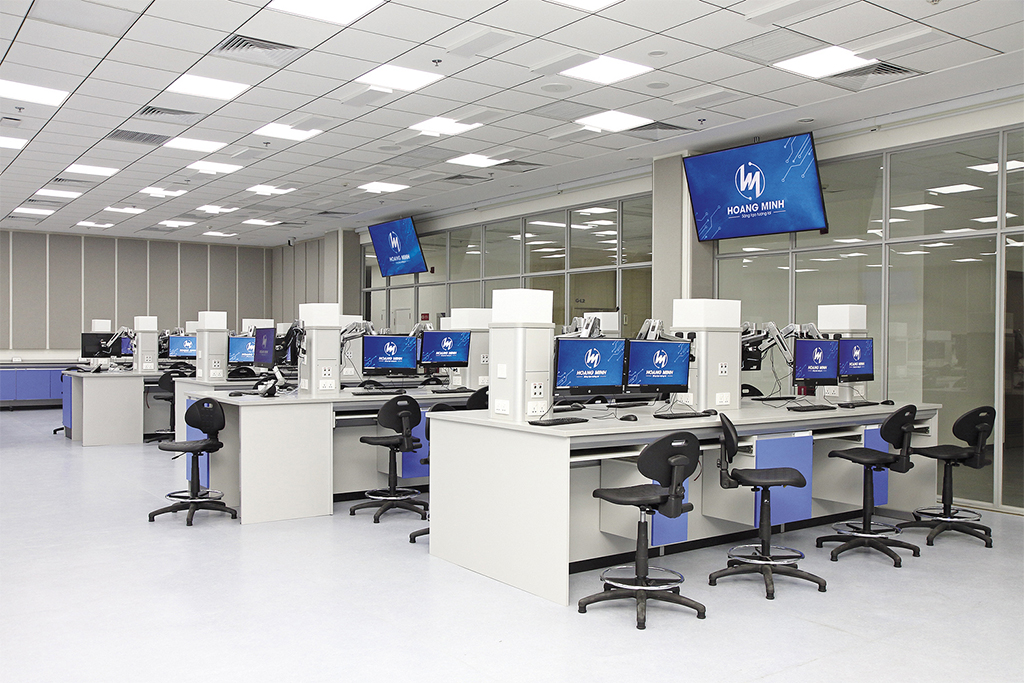

Las tres plantas de laboratorios ofrecen una variedad de estudios, desde ingeniería y robótica hasta anatomía y química. Dos de los más grandes incorporan un amplio número de dispositivos de visualización y un sistema independiente de matriz de conmutación y distribución AV de Extron.

Una matriz de conmutación HDMI de 16×8 DXP HD 4K Plus es el centro del laboratorio de anatomía y permite la conmutación de múltiples fuentes de vídeo 4K/60 a los dispositivos de visualización montados en la pared del laboratorio.

Las fuentes remotas y las montadas en el rack dentro del laboratorio, junto con los dispositivos de visualización, están conectadas a la matriz de conmutación utilizando transmisores y receptores DTP para extender la señal en los 240 metros cuadrados de la sala.

El control y audio de los dispositivos AV puede extenderse a través de la misma infraestructura de cable de par trenzado utilizada para vídeo 4K/60. La matriz de conmutación montada en el rack desembebe además audio para su integración con el sistema de sonido.

Los transmisores y receptores de Extron permiten una calidad óptima de la señal entre la matriz de conmutación y las fuentes y dispositivos de visualización del laboratorio. Los equipos DTP HDMI 4K y en placa mural DTP de Extron envían las señales fuente HDMI 4K/60 de vuelta a la matriz de conmutación.

Los extensores DTP proporcionan una integración limpia y simplificada del control y audio de los dispositivos AV dentro de la sala. Para soportar las señales DisplayPort, la placa mural DTP T DWP 4K proporciona conmutación automática entre las dos entradas de vídeo, simplificando el funcionamiento.

Un receptor DTP HDMI 4K de Extron ha sido instalado en cada dispositivo de visualización de pantalla plana del laboratorio. Su diseño de perfil reducido le permite ser colocado fácilmente detrás de los dispositivos de visualización montados en la pared.

La extensión de las señales de vídeo 4K/60, audio y control se ha llevado a cabo con la comodidad de los receptores y transmisores DTP que pueden extender la señal hasta 70 metros. Estos también soportan transmisión de contenido encriptado HDCP 2.3.

Una puerta de enlace para colaboración ShareLink Pro 500 de Extron facilita la conectividad inalámbrica al instructor y el personal desde cualquier punto dentro del laboratorio. Incorpora soporte para un ordenador portátil Mac o Windows, así como tablets y smartphones Apple y Android.

Conectado utilizando un adaptador USB, la capacidad de Miracast de la puerta de enlace permite compartir contenido sin tener que instalar software adicional.

Procesamiento ProDSP

Hmico estaba preocupado por la acústica debido a las superficies extremadamente reflectantes del laboratorio. La solución fue el procesador ProDSP DMP 128 Plus de Extron.

Este procesador de audio de 12×8 fue creado para mezclar los micrófonos de la estación de trabajo y del instructor en directo con el audio de programa, así como para asegurar un audio limpio para las grabaciones enviadas por stream y archivadas.

Un amplificador XPA U 1002-100V de Extron montado en el rack con la matriz de conmutación distribuye audio a 16 altavoces de techo CS 26T Plus. Este modelo de altavoz incluye un transformador y un tweeter con cúpula de refrigeración por ferrofluido montado en el centro de un puente de tweeter apanalado que ofrece una respuesta suave fuera del eje y una amplia cobertura cónica de 112°.

Estas características permitieron además un espaciado de altavoces flexible para facilitar los requisitos dentro de cada laboratorio.

XTP: investigación/estudio en ingeniería

Para soportar los 400 metros cuadrados del laboratorio de ingeniería, un sistema XTP de Extron proporciona conmutación de matriz y distribución de alto rendimiento de HDMI a través de cable de par trenzado blindado.

La matriz modular de conmutación XTP II CrossPoint 1600 ha sido configurada con tarjetas de E/S HDMI 4K y par trenzado. Las tarjetas de entrada XTP II CP 4i HD 4K Plus y XTP CP 4i 4K soportan contenido de las fuentes montadas en el rack y las situadas dentro del laboratorio.

Para la distribución de la señal de control y AV por los 400 metros cuadrados del laboratorio, la matriz de conmutación incluye tarjetas de salida XTP HDMI y de par trenzado. El modelo XTP II CrossPoint se eligió por su modularidad, fiabilidad y rendimiento.

Según evolucionan las tecnologías, como resoluciones más altas, el chasis de la matriz de conmutación permanece en su lugar, mientras que las tarjetas XTP de E/S se pueden cambiar para cumplir con nuevos requisitos. Esto es tanto eficiente como rentable para la VinUniversity.

Los transmisores HDMI XTP T HD 4K de Extron extienden las señales desde las fuentes instaladas en el atril hasta la matriz de conmutación.

Las tarjetas de salida XTP II junto con 12 receptores XTP R HD 4K soportan los múltiples dispositivos de visualización a distancias de hasta cien metros. El sistema AV de este laboratorio soporta además conectividad inalámbrica a través de la red informática de la universidad utilizando seis puertas de enlace para colaboración ShareLink Pro.

Ofreciendo una óptima calidad de sonido, el laboratorio de ingeniería ha sido diseñado en torno a la distribución de la señal de audio Dante para una posible escalabilidad en el futuro.

Combina 14 interfaces de audio AXI 02 AT y una interfaz AXI 22 AT, creando un sistema de sonido que aprovecha los estándares AES67 y la red informática de alta velocidad de la universidad para la distribución de audio de nivel de línea. Un amplificador de audio XPA 2002-100V distribuye audio a 12 altavoces de techo CS 26T Plus, que aseguran un sonido claro en todo el laboratorio.

Para facilitar el streaming en el laboratorio, 12 codificadores SME 211envían contenido por streaming que puede incluir diferentes resoluciones y tasas de bits.

Los codificadores proporcionan control de streaming independiente, mejorando así la flexibilidad del sistema.

Un reproductor multimedia VLC embebido en el software del ordenador de cada estudiante decodifica el streaming de las unidades SME 211. Un procesador H.264 multimedia para streaming SMP 351 de Extron graba, envía por streaming y almacena simultáneamente contenido para su posterior visualización.
