Für jeden Raum wurde eine XTP-Lösung entwickelt, Unterstützung von HDMI- und SDI-Signalen, mit 4K/60 Video-Routing 4:4:4. Este opera utilizando los productos de control de la serie Pro.

Extron en NCSoft

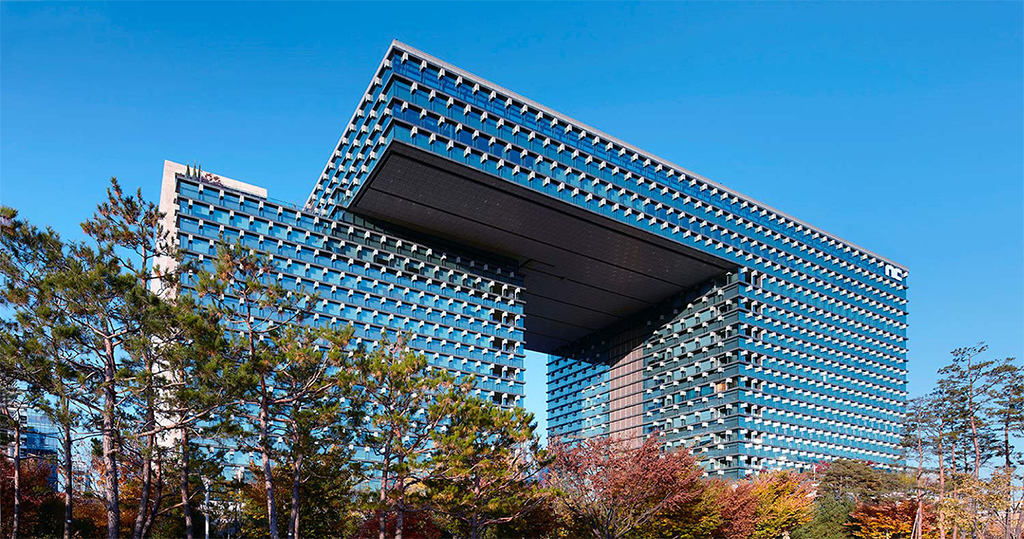

NCSoft es una empresa que desarrolla videojuegos multijugador online. Dado el objeto de su actividad, el vídeo es uno de los aspectos más importantes para su negocio. Los sistemas AV de su sede corporativa, localizada en el distrito de Bundang en Seúl (Südkorea), estaban quedándose obsoletos.

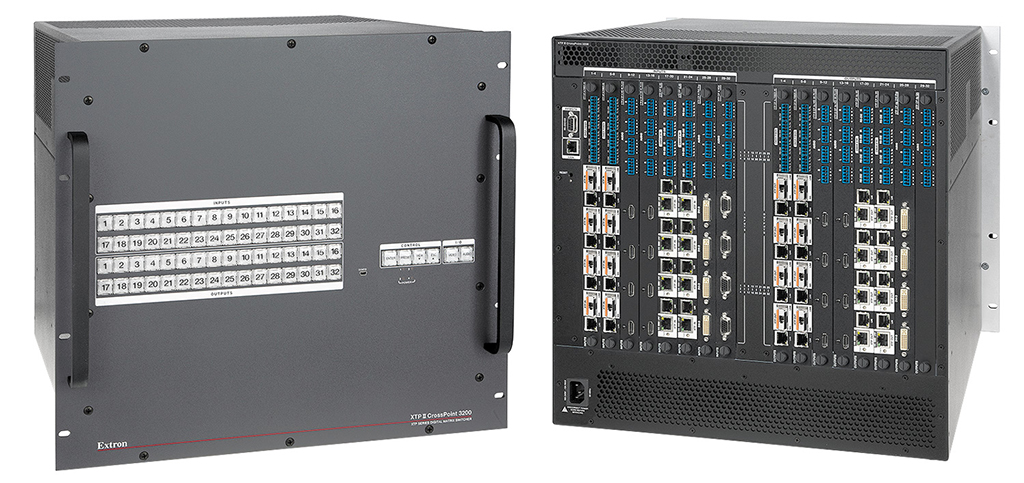

Extron XTP II CrossPoint 3200Para mantener el ritmo y la evolución de rendimiento y profundidad de color de los nuevos juegos, era preciso actualizarlos.

El proyecto incluía el auditorio y el salón de convenciones. En la parte delantera de cada sala hay una pantalla Led, mientras que en la pared lateral hay montados dispositivos de visualización con vistas aumentadas.

El contenido proviene de los ordenadores portátiles locales y de los dispositivos móviles conectados, así como de cámaras de vídeo robotizadas de alta definición.

La firma de integración Youngjun TNC trabajó junto a NCSoft para diseñar un sistema AV con la potencia necesaria para soportar ambas salas. Eligieron los sistemas XTP de Extron para cada un de ella, para que soportarán señales HDMI y SDI con enrutamiento de vídeo 4K/60 4:4:4. Una solución que funciona con productos de control de la serie Pro.

“Los productos de control XTP y la serie Pro de Extron proporcionan todo lo necesario para esta empresa internacional y creadora de videojuegos online multijugador”, comenta Denis Park, director de Youngjun TNC.

Extron en NCSoft

Alta calidad y óptima entrega de vídeo

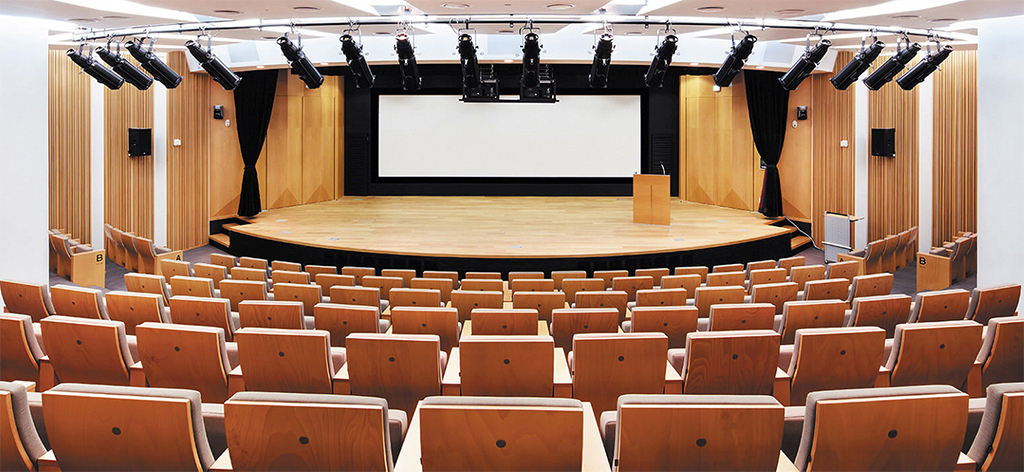

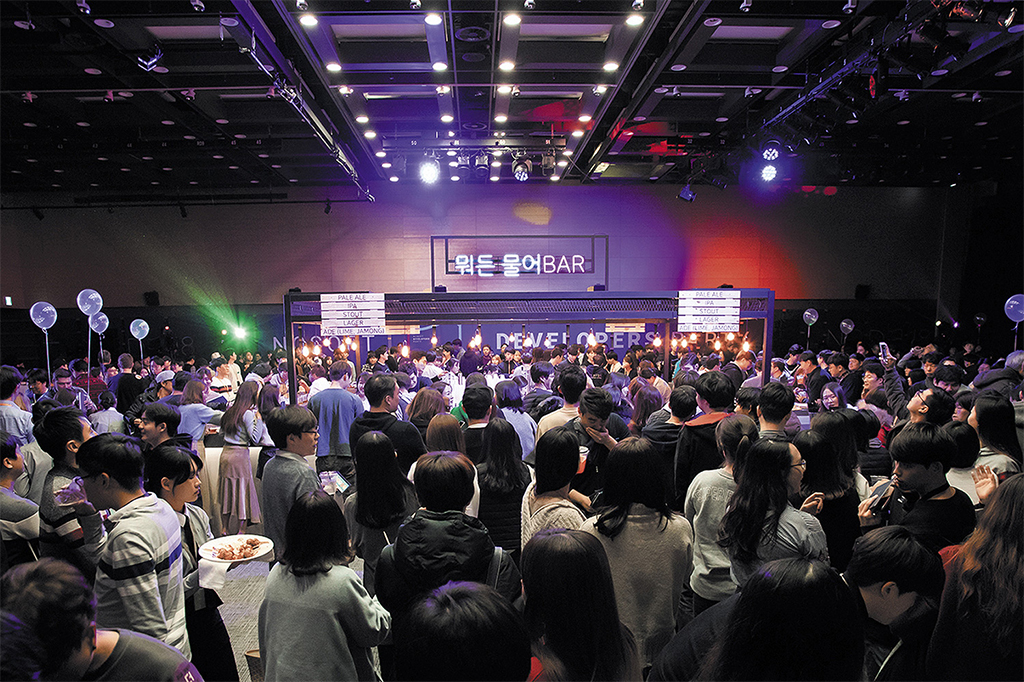

El auditorio de NCSoft tiene 200 asientos y el salón de convenciones puede alcanzar los 420, dependiendo del evento. En la parte delantera de cada sala hay un sistema de pantallas Led de Basictech, y las que están montadas en las paredes laterales aumentan la visión. El contenido procede de portátiles Apple y Windows, así como de dispositivos móviles conectados. Algunos eventos, como las convenciones de jugadores, también utilizan cámaras de vídeo robóticas de alta definición Sony Pro BRC-H700. Por razones de seguridad, cada sala tiene su propia sala de control y las fuentes no se comparten.

En la sala de control hay una matriz de conmutación XTP II CrossPoint 3200 32×32 von Extron. Esta fue elegida por su flexibilidad, robusta integración, chasis modular y fuentes de alimentación redundantes. El sistema AV anterior tardaba en realizar el intercambio EDID y el contenido con encriptación HDCP. Esta solución permite solventar este problema.

Una placa trasera de 50 Gbps proporciona el ancho de banda para 4K/60 a 4:4:4, así como la tasa de datos de 48 Gbps de vídeo 8K.

Cada sistema de control se basa en un procesador IP Link Pro de Extron que incluye la actualización LinkLicense para interfaces de usuario. Esto permite a las tablets autorizadas por NCSoft utilizar la app Extron Control para seleccionar las fuentes que hay que enrutar a cada dispositivo.

La modularidad de la matriz de conmutación XTP II CrossPoint proporciona al sistema la posibilidad de expansión y un recorrido de actualización AV bien definido.

Extron en NCSoft

Distribución de señal local y remota

El conmutador matricial CrossPoint XTP II dispone de una mezcla de placas de entrada y salida XTP, que soportan la distribución de la señal local, así como la extensión AV y el control a puntos finales remotos.

Las tarjetas de entrada y salida XTP II CP HD 4K Plus HDMI y las tarjetas de entrada 3G-SDI proporcionan la distribución local de la señal, y una tarjeta de salida XTP CP 4o SA encamina las señales de audio al sistema de sonido. Para soportar los puntos finales, las tarjetas de E/S de par trenzado XTP CP 4K permiten la extensión de la señal desde el conmutador de matriz en la sala de control.

También proporcionan alimentación remota de los transmisores y receptores de par trenzado, reduciendo la necesidad de caídas de tensión adicionales y liberando las tomas de corriente en las ubicaciones remotas. Mientras que la matriz XTP permanece en su lugar, las placas pueden ser actualizadas a medida que la tecnología evoluciona.

Extron en NCSoft

Estas características y capacidades aseguran una visualización consistente y fiable de los colores y los requisitos de conmutación para un juego dinámico.

Los transmisores XTP T HD 4K extienden las señales AV y de control entre la matriz conmutadora y las fuentes conectadas en el atril. Los transmisores de pared de Extron proporcionan una conectividad AV adicional dentro del salón. Un receptor XTP SR HD 4K montado con cada pantalla escala el vídeo a la resolución nativa para una calidad de imagen óptima.

Otros componentes de procesamiento y distribución de la señal de Extron consisten en escaladores DSC 3G-HD A, amplificadores de distribución DA4 12G HD-SDI y amplificadores de distribución DA6 HD 4K HDMI. Esta selección de productos permite que el sistema AV proporcione la mejor calidad de imagen, una conmutación de alto rendimiento y una distribución de señal flexible.

XTP se adapta a los requisitos del sistema durante las demostraciones y exhibiciones de juegos online multijugador más saturados de color y llenos de acción.

Los sistemas de control están construidos con los procesadores IP Link Pro de Extron, incluyendo el IPL Pro CR88 y el IPCP Pro 550 con la actualización de la licencia LinkLicense para las interfaces de usuario.

Las ocho entradas de cierre y los ocho relés del IPL Pro CR88 se utilizan para controlar las pantallas y el entorno, wie z.B. Beleuchtung. LinkLicense for User Interfaces de Extron amplía la interfaz gráfica a un Apple iPad 10 o iPad Pro 12.9 autorizado por NCSoft que ejecuta la aplicación Extron Control.
