In the monitoring center DecisionSpace - 3D Asset Management Center, located in Ecuador, two types of technologies, LCD flat panels FHD552-X and Mirage Stereoscopic HD6K-M projectors they have been installed. A combination that has formed a video wall managed by CVI-700 controller.

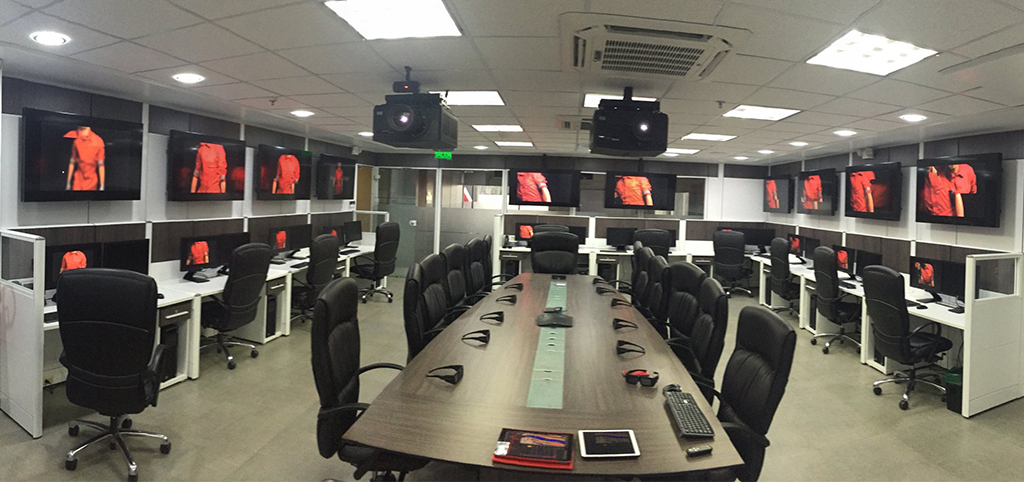

Display technology Christie It has been installed in the control room of the office of Ecuador's oilfield services provider Halliburton. This project has been conducted integrator of digital signage solutions Nuvosign It has included LCD flat panels, 3D projectors, video wall controller and Christie Brio collaboration system.

La sala, conocida como DecisionSpace – 3D Asset Management Center (DS-3D AMC), es un centro de monitorización y toma de decisiones en el que Halliburton puede ver en tiempo real detalles de producción, perforación y datos geológicos con su propia plataforma integrada. También se utiliza como sala principal de reuniones y videoconferencias regionales y globales. “Es una sala única a nivel mundial para Halliburton ya que monitoriza todos nuestros flujos de trabajo en un solo lugar, facilitando así la toma de decisiones en tiempo real”, explica Mario Cevallos, coordinador del centro de Monitoreo de Halliburton.

La plataforma de visualización está integrada por los paneles planos LCD FHD552-X y proyectores estereoscópicos Mirage HD6K-M. Estos equipos juntos forman un videowall gestionado por el controlador TVC-700 que permite mover los canales entre paneles y proyectores. Adicionalmente, la sala cuenta con workstations que proyectan su información por red para visualizarla en el videowall.

Los proyectores Mirage, equipados con dos tarjetas de entrada, permiten a Halliburton realizar dos tipos de proyección, dependiendo del input que se utiliza. Con el input 1 se genera una proyección en blending cercana a los 5 metros utilizando una tarjeta NVidia que está instalada en una workstation de proyección. Y con el input 2, conectado al Christie TVC-700, se realizan dos proyecciones independientes, permitiendo dividir la pantalla. Para la proyección 3D se utiliza un sistema de proyección 3D activo. Halliburton ha desarrollado sus propios aplicativos estereoscópicos, con los que la compañía puede visualizar en la sala material de geología en 3D.

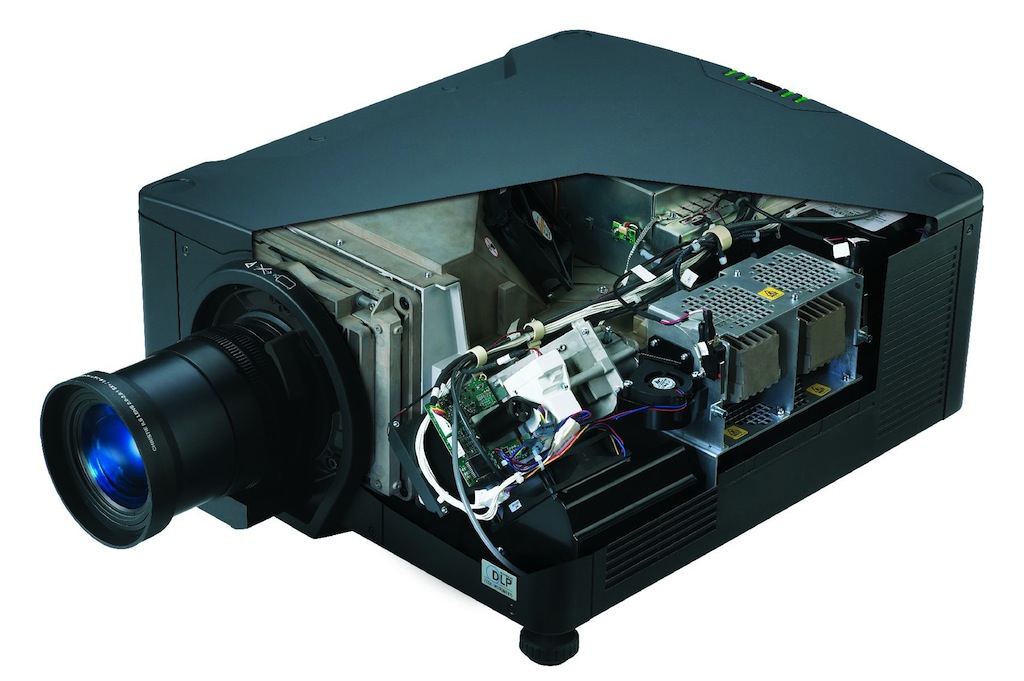

The Mirage HD6K-M is a stereoscopic projector 6000 ANSI lumens, HD resolution and technology 3DLP that offers high performance and ease of use. "It's a team that provides high brightness, even with light on razor-sharp picture quality," says Alejandro Martín García-Cancela, general manager of Nuvosign.

Regarding FHD552-X, it is commercial grade LCD panels 55 inches and ultra narrow bezel. They offer full HD resolution, a high density of pixels and LED-backlit display. "They are screens that meet the high standards that require such professional installations thanks to its high brightness, resolution, image quality, easy installation and integration," said García-Cancela.

ChristieTVC-700

Por su parte, el controlador Christie TVC-700 posee capacidad para gestionar simultáneamente cientos de fuentes y mostrarlas en alta resolución en cualquier lugar, en tamaño y cantidad de ventanas a lo largo de un videowall. Está basado en PC, es de fácil manejo y ha sido construido para enfrentarse a la dureza de los entornos de sala de control 24×7.

Moreover, Halliburton has installed the system in this room presentation and collaboration Christie Brio Team + is connected to a channel TVC-700 and is generally viewed through the projectors, used largely for collaborative meetings. It's a team that thanks to its wireless network offers great versatility and can work up to five computers at the same time.
