Located at its Silicon Valley headquarters, these installations required AV equipment for the 25 Conference & Meeting Rooms. XTP Systems, DTP, VN Matrix y Quantum Ultra han permitido dar respuesta a funciones de conmutación y distribución, presentaciones 4K mejoradas y streaming de alto rendimiento.

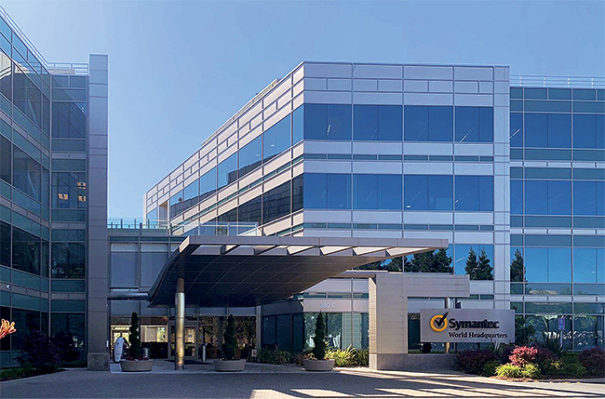

Symantec Silicon Valley

Symantec quería compartir su historial de marca mientras enseñaba a sus clientes los riesgos en las redes y sus soluciones de nueva generación. Con este propósito, ha construido el Experience Center en su sede central de Silicon Valley, donde se ha implementado una amplia solución con sistemas que evolucionan al mismo ritmo que la tecnología.

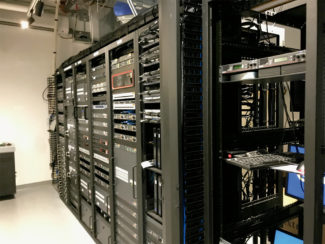

Symantec Experience Center sala control AVLos requisitos del sistema para las 25 conference rooms, reuniones y demostraciones del centro incluían funciones de conmutación y distribución AV, presentaciones 4K mejoradas y streaming de alto rendimiento.

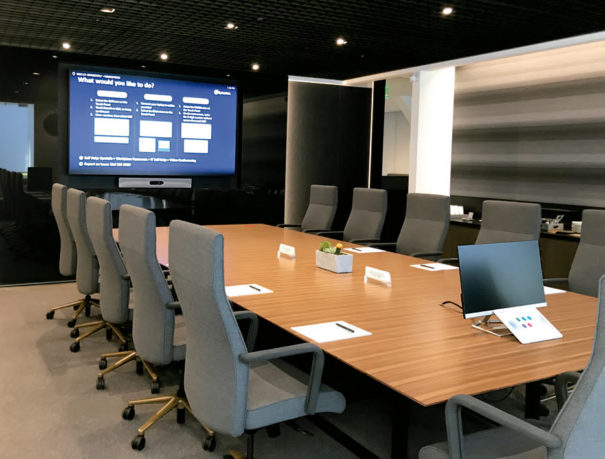

El diseño da soporte a fuentes como ordenadores, mobile devices, Apple TV, transmisiones de videoconferencia y comunicación inalámbrica. Las salas tienen uno o más dispositivos de visualización de entre 55 and 98 Inch, y nueve de los espacios disponen de un videowall. Varios sistemas de señalización digital muestran contenido multimedia transmitido por streaming y fuentes de broadcast.

blankSymantec solicitó los servicios de EOS IT Solutions para diseñar e integrar los sistemas AV del centro, quien optó por la tecnología de Extron para compartir la información más reciente sobre amenazas, detalles de seguridad e innovaciones para la protección.

Cada sistema incluye una matriz modular de conmutación XTP II CrossPoint o una matriz de conmutación para presentaciones DTP CrossPoint 4K de Extron, con transmisores y receptores XTP y DTP que proporcionan la extensión de señales.

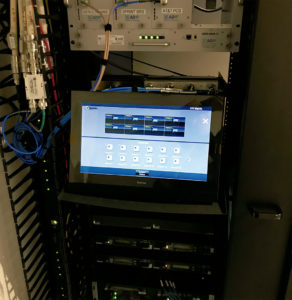

El sistema de streaming incorpora más de 80 codificadores y decodificadores de streaming AV de la serie VN Matrix 250, mientras que los videowalls funcionan con los procesadores Quantum Ultra 610. Tres salas de reuniones para ejecutivos también disponen de los sistemas de colaboración para espacios de reuniones HC 404 by Extron. For AV system control, la instalación incluye pantallas táctiles TouchLink Pro de 17 pulgadas TLP Pro 1720TG conectadas a varios procesadores IP Link Pro de Extron integrados e independientes.

blank

Diseño y flexibilidad con XTP y DTP

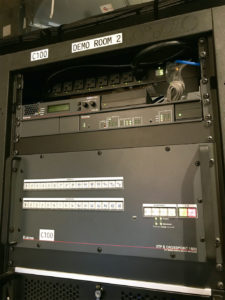

Una matriz de conmutación de 32×32 XTP II CrossPoint 3200 proporciona la conmutación y distribución de señales en la sala de conferencias divisible, mientras que cuatro matrices de conmutación de 16×16 XTP II CrossPoint 1600 dan soporte a los sistemas del vestíbulo principal, la sala de recepción y la de demostraciones. Están montadas en el rack de la sala de control AV.

blankCada matriz de conmutación XTP II CrossPoint está configurada con una combinación de tarjetas HDMI 4K de entrada y salida para la distribución local y tarjetas XTP CP 4K de par trenzado para la extensión de señales entre los puntos de destino XTP y las matrices de conmutación. Las señales de audio también se enrutan al sistema de sonido. El diseño modular de las matrices de conmutación XTP ha proporcionado la flexibilidad para implementar sistemas que se adaptan a los requisitos de las salas.

Las matrices de conmutación de 10×8 and 8×4 de la serie DTP CrossPoint 4K proporcionan conmutación y distribución de señales AV en varias salas de conferencia, sesión informativa y reuniones de tamaño medio y pequeño.

La elección de la DTP CrossPoint se basó en la capacidad de esta gama para cumplir con los requisitos de la aplicación y rendimiento de Symantec utilizando un único equipo.

Entre las características que se buscaban se incluían: escalado 4K con conmutación sin salto, extensión DTP hasta 100 metros a través de cable CATx, un DSP de audio integrado con soporte de audio estéreo y micrófono/línea, y procesamiento de control interno.

La tecnología de escalado Vector 4K de Extron aplica procesamiento de 30 bits y mantiene el muestreo de color 4:4:4 para proporcionar precisión del color y detalles de la imagen mejorados en cada salida escalada. In addition, las transiciones de conmutación sin salto y la función de inserción de logos mejoran las presentaciones y el branding de empresa. La serie DTP CrossPoint 4K ofrece un sistema AV integrado que simplificó la integración y redujo el coste total de adquisición.

blank

Quantum Ultra: presentaciones de ciberseguridad de gran calidad visual

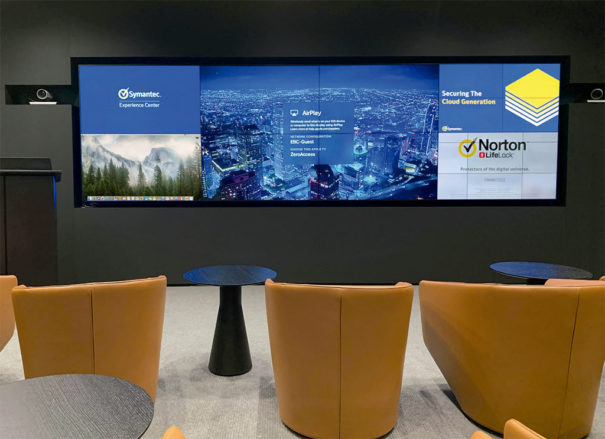

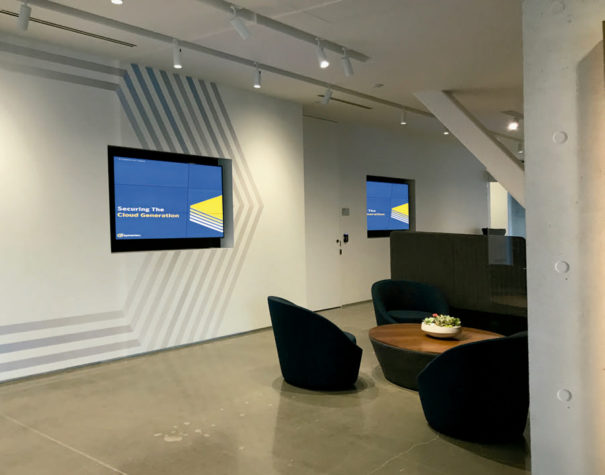

El espacio de conferencias divisible en dos, dos de las salas de conferencia de mayor tamaño, las dos salas de demostraciones, una de información y la de recepción incluyen un videowall de 4×2. Otras configuraciones de videowall son 3×3 en el vestíbulo principal y dispositivos de visualización duales de 2×2 en el área de espera.

Expertos en ciberseguridad utilizan los videowalls para presentar una amplia variedad de situaciones y soluciones de Symantec en ventanas. Los datos se ofrecen utilizando una combinación de tipos y formatos de señales de vídeo. El contenido incluye transmisiones de broadcast, datos de ordenador y vídeo transmitido por streaming, así como contenido multimedia aportado por los clientes y visitantes.

Un procesador de vídeo 4K modular Quantum Ultra 610 de Extron hace funcionar cada videowall, excepto los dos en el área de espera que comparten un procesador. Cada procesador Quantum está configurado con una combinación de tarjetas de entrada y salida que se adaptan a los requisitos del espacio. La captura de fuentes rápida y precisa, el escalado Vector 4K y el rendimiento en tiempo real fiable del procesador Quantum Ultra resultó fundamental para los distintos contenidos informativos simultáneos de gran calidad visual requeridos en la instalación.

blank

VN Matrix mejora la experiencia de los visitantes

La instalación de Symantec incluye un sistema de streaming AV sobre IP en tiempo real que utiliza la serie VN Matrixcon 20 codificadores VNE 250, 55 decodificadores VND 250 y una pareja de VNM Enterprise Controller.

El códec Pure3 integrado en el sistema VN Matrix gestiona las resoluciones nativas y relaciones de aspecto de dispositivos de visualización con una baja latencia. Los componentes funcionan juntos mediante un switch de red estándar de la industria de capa 3 para enrutar flujos de vídeo y recibirlos en los puntos de destino o dispositivos de visualización de Symantec.

Veinte receptores de vídeo de satélite están conectados a los codificadores, cada uno sintonizado en un canal específico. For example, el VNE 1 hacia el VND 50 muestra la cadena ESPN. Cada decodificador puede conectar virtualmente o vincularse a uno o más codificadores. Su interfaz fácil de usar ofrece un manera simple y rápida de seleccionar canales, mientras que el VNM Enterprise Controller coordina la distribución de cada flujo a cada destino. In addition, el controlador redundante asegura que los vínculos y la comunicación permanecen intactos y disponibles.
