Extron AV solutions foster collaboration at Viettel headquarters

Se han equipado diez salas de la sede central de Viettel en Hanoi con más de 150 switching systems, AV distribution and control of Extron.

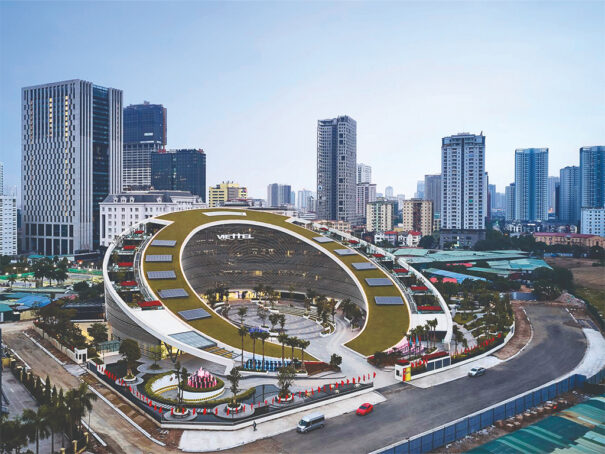

The group Viettel es el mayor proveedor de servicios de telecomunicaciones del sudeste de Asia, with 50.000 empleados a nivel mundial y unos 110 millones de sus subscriptores. El Ministerio de Defensa de Vietnam opera la compañía como una empresa estatal. in 2020, mil empleados se trasladaron a la nueva sede central en Hanoi. Un edificio con certificación Leed-Silver, diseñado por el estudio de arquitectos americano Gensler, que se curva e inclina en forma de oval, inspirado por el propio logo de la compañía, desde la base hasta lo más alto de su tejado cubierto de césped.

La sede central de Viettel incorpora sistemas de gestión de edificios de vanguardia para conservar la energía, así como sofisticados sistemas audiovisuales en sus salas de reuniones y espacios para eventos que promocionan la colaboración y comunicación.

El integrador de AV profesional Hong Ky Technology and Investment Development llevó a cabo el diseño e integración de la amplia infraestructura AV. Eligieron Extron como distribuidor para todo el equipamiento de conmutación, AV distribution and control.

Según Le Ngoc Thang, responsable técnico de Hong Ky Technology, “la gama de productos Extron proporciona a los diseñadores de sistemas la flexibilidad de seleccionar la solución óptima para cada aplicación”.

Sistemas Extron AV

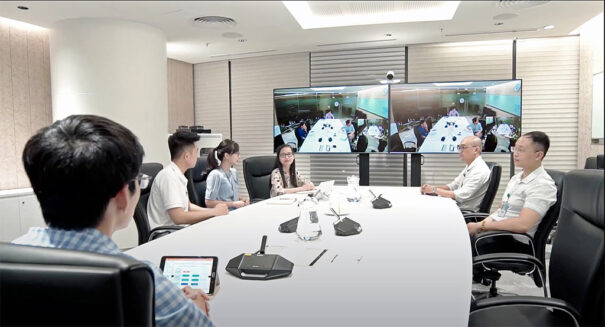

Se equiparon diez salas con sistemas AV de Extron, incluyendo espacios de conferencias, salas de formación y un gran auditorio. Toda la instalación AV utilizó más de 150 productos de la compañía. Por todo el edificio se sitúan salas de conferencia grandes y pequeñas que acomodan desde 20 to 65 Participants, y hay una de formación con capacidad para 52 students.

Estas estancias disponen de equipamiento AV que incluye múltiples proyectores, dispositivos de visualización de pantalla plana, intercambio por cable e inalámbrico de contenido, cámaras PTZ y micrófonos inalámbricos.

Los sistemas AV se han construido sobre matrices de conmutación con escalador para presentaciones DTP Crosspoint 108 4K con transmisores y receptores DTP para la distribución a través de cable de par trenzado blindado.

Matrix digital processors DMP 128 bonus adaptan el audio en las salas, incluyendo la cancelación de eco acústico. Amplifiers XPA 2002 transmiten a los altavoces de techo SoundField SF 26CT. Las puertas de enlace inalámbrica para presentaciones ShareLink Pro permiten a los asistentes compartir contenido desde dispositivos BYOD a través de WiFi.

Sala de sesión informativa

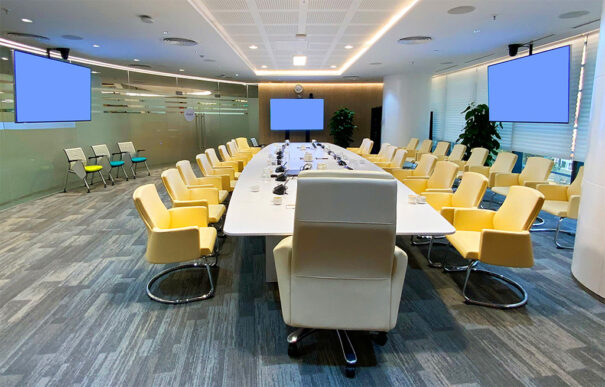

La sala de sesión informativa es impresionante cuenta en sus cuatro paredes con cámaras PTZ y dispositivos de visualización de pantalla plana.

Cuando el dispositivo de visualización de pantalla plana de 98 pulgadas de la parte frontal no es lo suficientemente grande, una de proyección de 189 pulgadas se abre para utilizarse con un proyector que se despliega del techo. Cubriendo la parte frontal del techo hay una hilera de dispositivos de visualización de pantalla plana auxiliares.

El enrutado de la señal AV lo realiza una matriz de conmutación XTP II CrossPoint 3200 que distribuye el contenido a través de entradas y salidas HDMI, Sdi, audio analógico y par trenzado XTP.

Las cámaras PTZ transmiten a la matriz de conmutación a través de un conmutador de vídeo en directo y un procesador de anotaciones Annotator 300 permite a los ponentes dibujar, apuntar o escribir sobre presentaciones en directo.

El sonido de la sala está asegurado por un DMP 128 Plus que acondiciona el audio de fuentes de programa y micrófonos con cable e inalámbricos. Doce altavoces de techo funcionan con un amplificador XPA 2002.

Visualización en el auditorio

El auditorio con 600 asientos alberga los mayores eventos de la compañía. El sistema AV de este espacio soporta sofisticadas capacidades de producción para organizarlos.

Cuenta con cuatro cámaras de estudio con salidas procesadas por un conmutador de producción de vídeo en directo, cuatro cámaras PTZ, cinco fuentes HDMI, incluyendo tres ordenadores portátiles dedicados, contenido desde dispositivos BYOD entregado vía WiFi, a través de una puerta de enlace inalámbrica para presentaciones ShareLink Pro y contenido almacenado de un procesador multimedia para streaming SMP 352.

Un proyector de techo proporciona la imagen de vídeo a la pantalla del escenario. Hay seis dispositivos de visualización de pantalla plana en la zona de asientos de la audiencia, además de monitores auxiliares y control de sala.

El auditorio cuenta con dos matrices de conmutación XTP II CrossPoint 3200 que distribuyen el contenido a través de entradas y salidas HDMI, Sdi, audio analógico y XTP.

Los transmisores y receptores XTP transportan señales que recorren largas distancias a través de cable de par trenzado blindado. Un procesador digital de matriz DMP 128 Plus ajusta el retraso de audio y la cancelación de eco para la acústica del auditorio.

Hay múltiples salidas de vídeo auxiliares enrutadas a placas murales de paso XTP/DTP de la serie WPD 100 TP, colocadas por el auditorio, que proporcionan puntos de conexión para proyectores adicionales o dispositivos de visualización de pantalla plana cuando sea necesario.

Una salida de la matriz de conmutación envía el contenido del evento al SMP 352, que almacena el contenido internamente o en memorias extraibles USB y lo puede enviar por streaming en directo o a petición.

Arquitectura de control AV en todas las salas

Todas las salas comparten una arquitectura de control AV común construida en base a procesadores de control IPCP Pro 360 y pantallas táctiles TouchLink Pro TLP Pro 1025T que simplifican la configuración, mantenimiento y operatividad.

El auditorio incluye además un procesador de control IPL Pro CR88 para proporcionar puertos de control adicionales.

Los sensores de ocupación OCS 100C encienden los sistemas de las salas cuando los asistentes llegan, y los apagan cuando se quedan vacías. Todas disponen de pantallas de reserva TouchLink TLS 725M a la entrada. Estas muestran la disponibilidad de la sala y permiten hacer reservas en el mismo panel o a través de servicios de calendario.
