Le mur d’affichage Led s’est avéré être un moyen très efficace de transmettre des messages ou du divertissement à de grands groupes de personnes. Mais, Comment cela fonctionne-t-il ??, Quels sont les points forts et les principaux avantages de la technologie Led par rapport à d’autres méthodes de production de grandes images?, Quelles sont ses caractéristiques ?? Dans cette tribune écrite par Marcos Fernández, directeur de Christie pour l’Espagne et le Portugal, for Digital AV Magazine répond à ces questions.

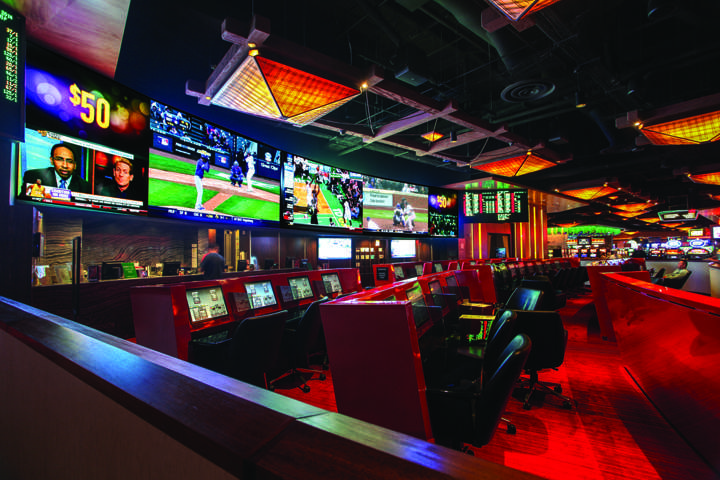

Christie IMG 4383HDR

Le fonctionnement de la Led est basé sur le phénomène d’électroluminescence. Lors du déplacement dans un semi-conducteur, Les électrons passent à un état d’énergie quantique inférieur, un processus dans lequel ils émettent des photons d’une longueur d’onde spécifique. Habituellement, La construction d’une LED nécessite une lentille qui permet d’émettre efficacement la lumière résultante dans une certaine direction.

Pour chaque pixel, le mur d’affichage utilise une LED individuelle de trois couleurs: rouge, vert et bleu. Les LED peuvent être constituées de dispositifs séparés ou être combinées en un seul dispositif de montage en surface (SMD). Chacune des couleurs de la Led, sous-pixels appelés, reçoit son propre signal de transmission en fonction du contenu de la vidéo, Permettre la génération mondiale de millions de couleurs.

La chose normale est que chaque mosaïque est composée d’une série de modules Led identiques. Les cartes de circuits imprimés des modules sont connectées électriquement afin que chaque pixel reçoive des signaux de transmission RVB dirigés uniquement et spécifiquement vers eux, et pour que l’alimentation de la mosaïque atteigne tous les pixels. Cette modularité est un avantage lors de l’entretien et de la réparation, car si une LED tombe en panne, vous n’aurez qu’à remplacer le module qui la contient.

Christie Velvet

Normalement, tous les modules d’une mosaïque sont logés dans une petite boîte qui abrite également l’alimentation électrique de la mosaïque., ainsi que l’électronique nécessaire pour contrôler chaque module et permettre la connexion du signal vidéo. Certaines tuiles sont conçues de manière à ce que l’alimentation et l’électronique de commande soient situées dans un boîtier séparé, soumis à une structure qui contient également les modules Led.

La configuration des tuiles permet de les suspendre à partir d’une structure externe, permettant la création de matrices plus grandes avec un plus grand nombre de tuiles. Une ou plusieurs unités de commande distinctes, connecté à un certain nombre de tuiles, accepter les signaux vidéo provenant d’une gamme de sources possibles, typiquement DVI ou HDMI, Diriger les fragments d’image corrects vers chaque mosaïque.

La conception mécanique des mosaïques garantit que chaque mosaïque est alignée avec précision avec les mosaïques contiguës. Le résultat est une image composite, parfaitement homogène, qui peut être composé de milliers ou de millions de pixels selon le nombre de tuiles utilisées ou le nombre de pixels contenus dans chaque mosaïque.

Mais un mur d’affichage Led est plus que de simples mosaïques Led. En règle générale, une série d’unités de contrôle externes sont nécessaires., chacun en charge d’un sous-ensemble de mosaïques murales. Chaque unité de commande accepte les signaux des périphériques sources et fournit un matériel vidéo différent à chaque sous-ensemble de tuiles. La plupart des solutions intègrent un processeur vidéo universel et des commutateurs de routage, ainsi que des systèmes de gestion de contenu et de collaboration.

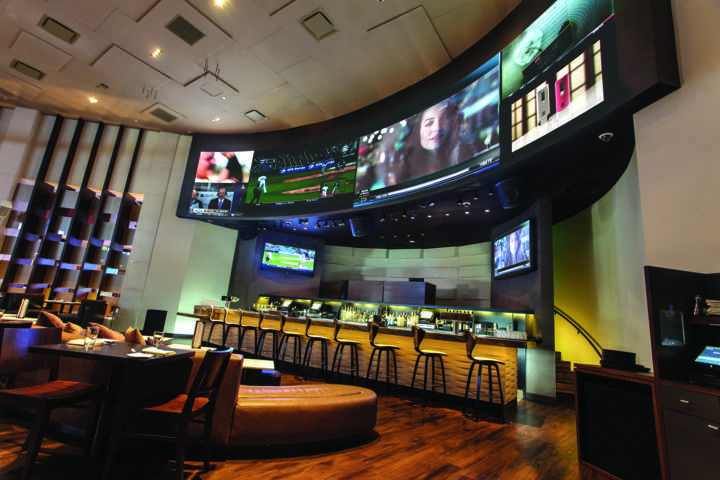

Christie IMG 4305HDR

Principaux points forts et avantages

Comme source de lumière, Les LED ont un certain nombre d’avantages à considérer. Tout d’abord, La luminosité. Actuellement, Bien que dans les modèles intérieurs, il n’est généralement pas atteint à la 2.000 nits, les murs d’affichage LED intérieurs peuvent atteindre une luminosité maximale de 12.000 nits (cd/m2). Et si cette luminosité élevée est absolument essentielle dans les écrans situés à l’extérieur, où ils doivent concurrencer l’exposition directe à la lumière du soleil, Il est également très utile dans les affichages intérieurs qui ont besoin d’attirer l’attention dans des environnements bondés.

D’autres méthodes de création de grandes images sont soit incapables d’atteindre des niveaux de luminosité d’image comparables à ceux des murs d’affichage LED, soit ne l’atteignent qu’en augmentant considérablement la complexité du système..

Par exemple, Les panneaux LCD atteignent généralement une luminosité inférieure à 1.500 nits, la plupart restant en dessous 700 nits. Sur les écrans de projection, où la luminosité de l’image est presque arbitraire, selon la taille de cette image avec des lampes spécifiques ou avec d’autres sources lumineuses, il n’est possible d’atteindre des niveaux de luminosité comparables à ceux des murs d’affichage Led qu’avec des combinaisons spécifiques de taille de lampe et d’image à l’aide de plusieurs projecteurs.

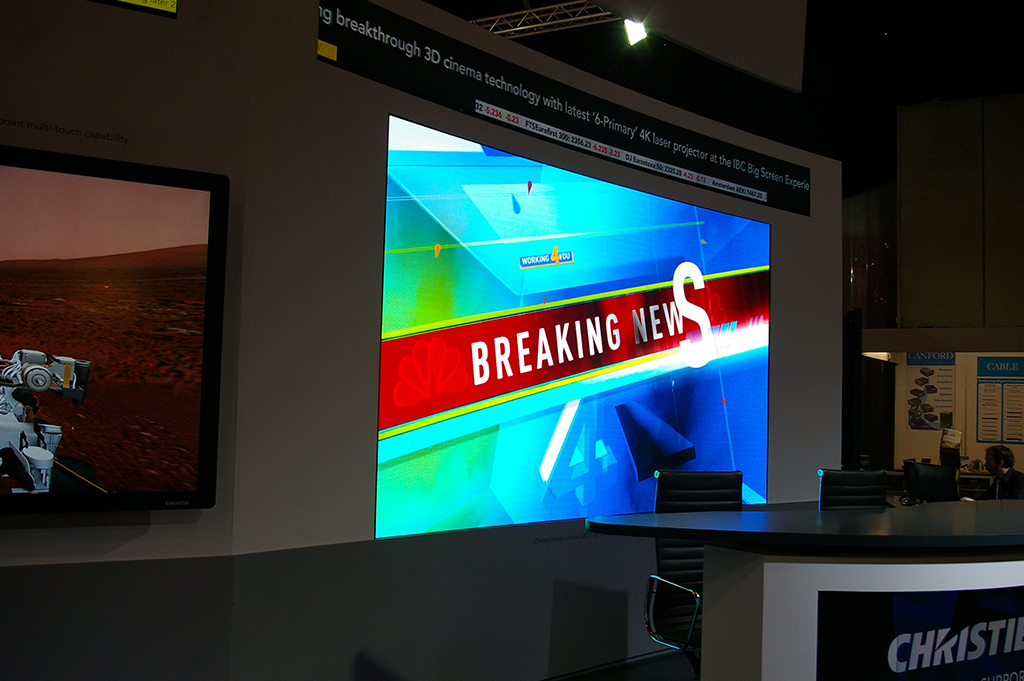

Christei Velvet 3830

La capacité des murs d’affichage Led à résister à des niveaux élevés d’éclairage ambiant est un autre point fort de cette technologie, dérivée non seulement du haut niveau de luminosité caractéristique des mosaïques Led, mais aussi des rapports de contraste élevés.

Le résultat est un niveau remarquable de perception noire qui a pour effet un contraste marqué dans l’image., Peu importe la hauteur des niveaux d’éclairage ambiant de l’espace intérieur..

Une force supplémentaire des murs de l’écran Led est la possibilité qu’ils offrent d’atteindre un spectre de couleurs d’amplitude extraordinaire, Comprendre donc la gamme et la pureté chromatique qu’un écran est capable de reproduire. Led rouges, Le vert et le bleu utilisés dans les murs d’affichage Led émettent une gamme de longueurs d’onde beaucoup plus étroite que celle d’une source de lumière blanche et d’un large spectre, comme une lampe. Cela permet la reproduction de couleurs plus profondément saturées et élargit la gamme de couleurs reproductibles..

Un autre point fort des murs de l’écran Led est la longue durée de vie des pixels eux-mêmes. La durée de vie d’une source lumineuse d’affichage est souvent définie comme le nombre d’heures écoulées pour atteindre la moitié de la luminosité initiale. Mesuré de cette manière, Les Led - peu importe qu’elles soient utilisées uniquement comme source de lumière ou directement comme pixels dans un mur d’affichage Led- Ils durent généralement beaucoup plus longtemps que les lampes.

Tous les écrans consomment de l’énergie et nécessitent un refroidissement, Mais toutes les technologies d’affichage ne se comportent pas de la même manière dans cet aspect.. Sur les murs de l’écran Led, La consommation d’énergie est beaucoup plus efficace que dans la plupart des autres technologies. Cette amélioration de l’efficacité énergétique peut aller jusqu’à un 400% Ou plus, en fonction des systèmes comparés.

Christie Velvet

Il en résulte moins de chaleur et moins de bruit perceptible provenant du dispositif de refroidissement nécessaire pour dissiper la chaleur. En effet,, la température à laquelle certaines mosaïques Led fonctionnent rend l’utilisation de ventilateurs inutile, toujours, Bien sûr, que l’espace entre eux est adéquat et qu’ils ont le CVC approprié.

Un paramètre d’image important dans n’importe quel affichage est la taille et la distance entre les pixels. Plus ceux-ci sont petits, Plus près de l’image, l’observateur peut être positionné avant de commencer à distinguer les pixels individuels.

Un indicateur faible suggère également la possibilité de concentrer un certain nombre de pixels dans une petite zone ou, Au contraire., de placer beaucoup plus de pixels dans un espace donné. Néanmoins, Dans toutes les applications, il ne doit pas y avoir une distance réduite entre les pixels.

Dans le cas de grands écrans, Une distance trop petite entre les pixels peut finir par conduire à un nombre de pixels beaucoup plus grand que ce qu’une application donnée nécessite.. Heureusement, Les mosaïques LED sont disponibles dans un large spectre de distances de pixels, Cela va de l' 20 mm à un seul. La distance réduite entre les pixels est principalement utilisée à l’intérieur.

Très important est également le facteur de remplissage des pixels individuels, c’est-à-dire, La relation entre la zone de l’élément générateur de lumière dans un pixel (dans ce cas, les Led eux-mêmes) et la surface totale de pixels. Plus le facteur de remplissage est élevé, Plus l’image sera homogène et plus l’observateur pourra se rapprocher de l’affichage sans que les pixels ne deviennent visibles.

Une autre qualité de ce type de murs est que les divisions dans les images sont imperceptibles.. Les mosaïques d’un mur d’affichage Led sont conçues de telle sorte que même si elles touchent, La distance entre les pixels n’augmente pas d’une mosaïque à la mosaïque contiguë. De plus,, le type d’environnement dans lequel les Leds d’une mosaïque typique sont généralement placées rend difficile la perception du point d’union à partir d’une distance d’observation normale.

Christie Velvet

Options de configuration

Il existe une variété de mosaïques d’affichage Led sur le marché, qui sont principalement divisés en modèles intérieurs et extérieurs. La distance entre pixels que nous venons de montrer constitue un point de différenciation. Ce que tous ces produits ont en commun, c’est leur modularité marquée.. Le petit facteur de forme caractéristique des mosaïques Led facilite la création avec la taille, Rapport hauteur / largeur ou paramètres souhaités.

Les mosaïques LED sont aussi généralement très minces, souvent moins de 10 cm d’épaisseur, Faciliter la courbure. En fonction du rayon de courbure et du modèle mosaïque, Peut être adapté aux courbes convexes et concaves. La petite taille habituelle des mosaïques Led offre une grande flexibilité lors de l’examen des dimensions ou de la forme.

L’un des facteurs les plus importants lors de l’acquisition d’un mur d’affichage Led est la distance entre les pixels. La distance optimale entre les pixels dépend à la fois du nombre de pixels que nous voulons pour l’image finale, à partir de la distance à laquelle nous nous attendons à ce que l’observateur soit localisé.

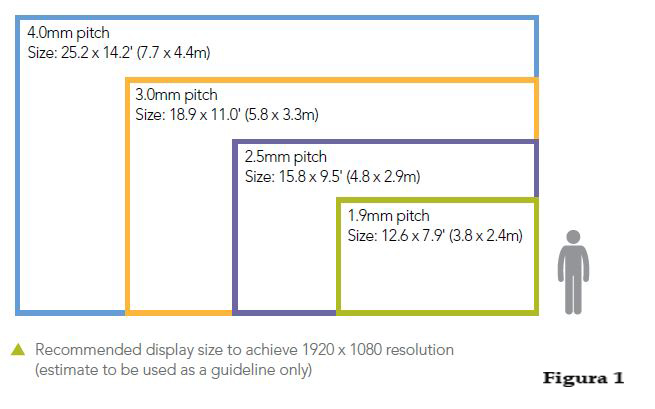

Figurine Christie 1

À titre d’exemple, Le chiffre 1 illustre les tailles de mur d’écran requises pour obtenir une image Full HD (1920 X 1080) avec un spectre complet de distance de pixels. Pour obtenir une image UHD (3840 X 2160), que nous appelons parfois 4K, Il suffira de dupliquer chaque dimension linéaire dans le diagramme. Naturellement, Les autres rapports d’aspect et résolutions d’image finales sont, aussi, Possible.

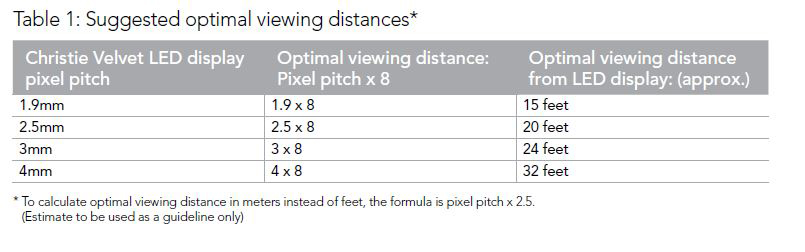

Christie Table 1

Il n’y a pas de règles claires et précises concernant les distances de visualisation optimales pour chaque distance entre les pixels. toutefois, dans le tableau 1 Nous énumérons quelques recommandations. La meilleure distance de pixels pour une application donnée sera celle où l’affichage des pixels n’est pas gênant à une distance de visualisation normale, mais cela permet à l’affichage de réduire une partie importante du champ de vision de l’observateur pour obtenir le maximum d’impact sur la résolution projetée.

Par rapport à d’autres technologies d’affichage d’images, Les murs d’affichage LED bénéficient d’un certain nombre d’avantages en termes de luminosité, Spectre de couleurs, Vie, Consommation électrique et facteur de forme. De plus,, avoir une capacité unique à s’adapter à une variété d’applications avec des exigences de taille différentes, forme, Distance de visualisation et environs.

Il est possible que parmi les technologies de projection d’images le mur d’affichage Led soit un nouveau venu, Mais il a déjà réussi à se différencier de tous les autres.. Votre avenir ne pourrait pas être plus brillant.

Mark Fernandez, directeur de Christie pour l’Espagne et le PortugalMark Fernandez

Directeur de Christie pour l’Espagne et le Portugal
