Para poder interconectar los dos edificios del complejo hotelero se diseñó un sistema Ecler Net Manager que se encarga de gestionar la infraestructura de audio de cada zona a través de una red de área local (LAN).

Ecler AluaSoul Mallorca Resort

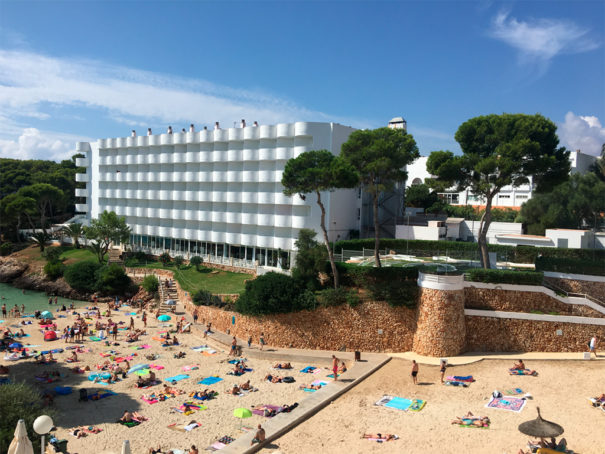

Situado en la Cala Egos, Aluasol Mallorca Resort es uno de los hoteles más exclusivos de la isla. Está formado por dos edificios independientes, separados por la cala y una zona de piscina.

Este establecimiento cuenta con un infraestructura de sonido que ha tenido que enfrentarse al reto de contar con una solución que interconecta ambos edificios. Además, la instalación ha sido realizada íntegramente con dispositivos Ecler.

Ecler AluaSoul Mallorca ResortLas necesidades del hotel, incluían gestionar tres fuentes de audio diferentes de música de fondo, avisos de voz y mensajes pregrabados.

Las señales de estas fuentes de audio debían distribuirse por todas las zonas del hotel con un control sencillo y personalizado. Para ello, el departamento de proyectos de Ecler, junto con la empresa ESTEL, diseñó un sistema Ecler Net Manager que gestiona la infraestructura de audio de cada zona a través de una red de área local (LAN). El proyecto global de la obra fue presentado por Javier Vela, representante técnico de Gruppo di Tesla.

La particularidad del proyecto consiste en la interconexión de los dos edificios, que a pesar de no estar muy alejados, se encuentran conectados a través de un cable de fibra óptica y no era viable realizar un nuevo cableado. Teniendo en cuenta este factor, optaron por trabajar con audio en red y el protocolo Dante, que permite trasmitir audio digital multicanal sin compresión y con baja latencia mediante cable CAT5 o fibra óptica. Esta solución abarató los costes de la instalación, aprovechando la fibra.

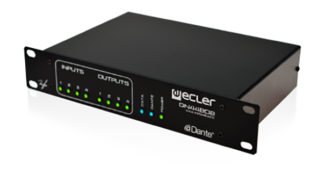

Ecler AluaSoul Mallorca ResortDos unidades de la interfaz digital DN44BOB realizan la conversión analógico-digital para la transmisión de la señal entre edificios. Este dispositivo, instalado en lugares legendarios como el estadio de San Siro en Milán, es una interfaz de audio sobre IP que emplea el protocolo Dante, con cuatro canales de entrada y cuatro de salida.

Dos matrices digitales de audio Mimo88, situadas cada una en un edificio, se encargan de distribuir la señal entre las diferentes zonas del hotel. Mimo88 es una matriz digital de audio con 8 entradas y 8 salidas, programable a través de EclerNet Manager. Cuenta con un motor DSP y la posibilidad de integración con sistemas de control de terceros mediante protocolo TP-Net.

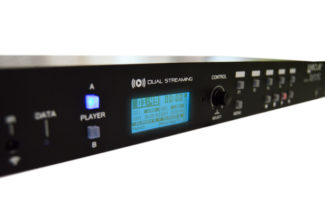

Tres reproductores Duo-Net Player son los encargados de proporcionar la música de fondo y los mensajes pregrabados. Su compatibilidad con Ecler Net Manager y TP-Net le hace idóneo para funcionar con la matriz Mimo88.

Duo-Net Player incorpora dos reproductores estéreo independientes, capaces de reproducir estaciones de radio online, además de contenidos de audio almacenados localmente o en ubicaciones de red. También permite la emisión de eventos basados en calendario, programando fecha y hora de la reproducción de mensajes de audio.

Paneles de control

Ecler DN44BOBTambién se han instalado siete paneles digitales WPmScreen y tres paneles WPTouch distribuidos estratégicamente para el control de las zonas.

En el restaurante se ha implementado un UCP (User Control Panel) personalizado que incorpora cuatro botones para la selección de la fuente, un botón de Mute y un fader para el control de volumen. A través de la app Ecler UCP, los usuarios también tienen la opción de seleccionar la fuente de audio y ajustar el volumen desde dispositivos Android/iOS.

El sistema también permite enviar avisos de voz y mandar mensajes a cualquiera de las zonas mediante un micrófono de cuello de cisne eMCN2, junto con un panel WPmScreen conectado a la red, actuando como consola de avisos.

Altavoces y amplificadores

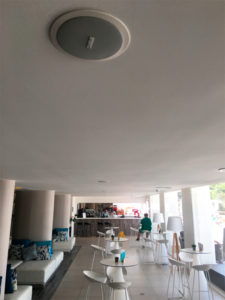

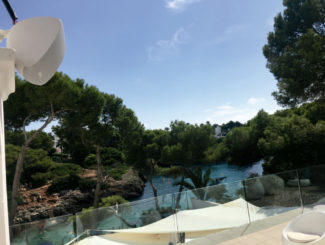

Ecler Duo Net PlayerLos altavoces de techo de dos vías IC6, con una estética discreta, se instalaron en las zonas interiores, mientras que en las zonas exteriores se ha optado por las cajas acústicas de dos vías Audeo106, dado su elegante diseño y protección IP54.

Los amplificadores de cuatro canales enlazables HZA4-120F, equipados con tecnología SPM 100 Technology – Channel N de Ecler, y los amplificadores de alta eficiencia eHSA2-150 y eHSA4-150 fueron los elegidos para suministrar la señal amplificada a los altavoces.
