Fita do Céu: Liderou insígnias do Atlético de Madrid e LG na nova era digital dos estádios

Cerca de 2.000 eu² Malha LED flexível 360º fabricada por LG, instalado no icônico telhado do estádio Atlético de Madri, eles envolvem seus fãs e visitantes em altura. O Sky Ribbon não foi apenas um projeto de engenharia ambicioso e árduo para ambas as empresas, Tornou-se um marco na tecnologia de sinalização digital LED de grande formato em instalações esportivas.. Um espetáculo visual de imagem e luz único no mundo.

O projeto Fita do Céu marca um antes e um depois na inovação em sinalização digital em estádios de futebol, isso se torna realidade na sede da Atlético de Madri –Riyadh Air Metropolitano– valorizando não apenas o identidade do clube vermelho e branco, mas o interação com seus fãs e visitantes já que chegam ao seu entorno e isso os impacta com uma excitação efeito UAU quando eles entram no campo de jogo.

UM conexão tecnológica e esportiva pioneira que se materializa, tras oito anos de estreita colaboração entre as duas empresas, no lançamento de um nova categoria de produto por parte de Eletrônica LG, em colaboração com Telefônica, e o clube rojiblanco para converter o Metropolitano no primeiro estádio a ter e oferecer aos torcedores e visitantes um espetáculo visual de imagem e luz, único e diferencial no mundo.

Força de vontade, tenacidade e comprometimento

Os valores do clube rubro-negro coragem e coração Eles se uniram novamente aos da LG e sua filosofia A vida é boa neste projeto inovador, que marca um marco na tecnologia de sinalização digital LED de grande formato, inédito em um estádio em todo o mundo, para ele complexidade de instalação em altura (acima do primeiro nível de arquibancadas, no icônico telhado oval do local) e o impacto surround para todos aqueles que estão no campo.

Como explica Jaime de Jaraiz, presidente e CEO da LG Espanha, “Já se passaram oito anos desde que realizamos o primeiro projeto com o Atlético de Madrid, com a instalação de primeiro Ribbon Board 360º nas arquibancadas de um estádio e telas LED de grande formato, lo que nos permitiu mostrar nossa tecnologia para o mundo, que continua funcionando sem problemas. Agora demos um passo adiante com nosso projeto mais ambicioso em display Led com Sky Ribbon, um verdadeiro desafio técnico, com um resultado espetacular e com o qual aprendemos juntos”.

Tecnologia e paixão foram novamente combinadas nesta segunda fase de colaboração entre LG e Atlético de Madrid para criar “experiências extraordinárias para todos, o que nos aproximou do clube - diz De Jaraiz -, demonstrando que compartilhamos os valores que inspiram nosso lema de que ‘a vida pode ser maravilhosa’, a grande frase de Andrés Montes, especialmente quando se vive com intensidade e emoção”.

Este projeto inovador surgiu “uma necessidade específica do clube para Otimize a visualização em uma área particularmente complexa do estádio”, lembrar René Abril Martín, diretor de tecnologia e desenvolvimento digital do Club Atlético de Madrid, fruto da colaboração direta entre os técnicos da entidade e os engenheiros da LG em coordenação com a I&D global, que se materializa em um tecnologia que não existia no mercado Led.

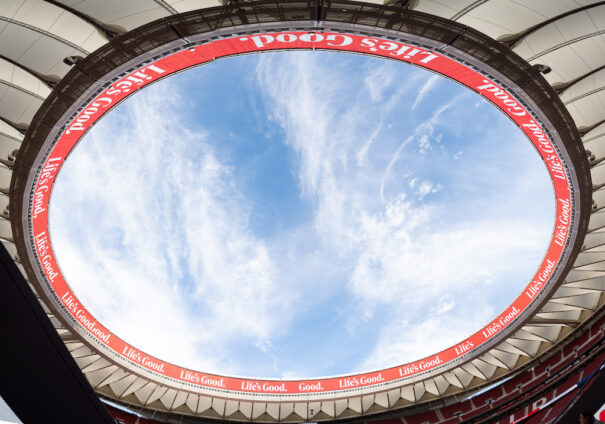

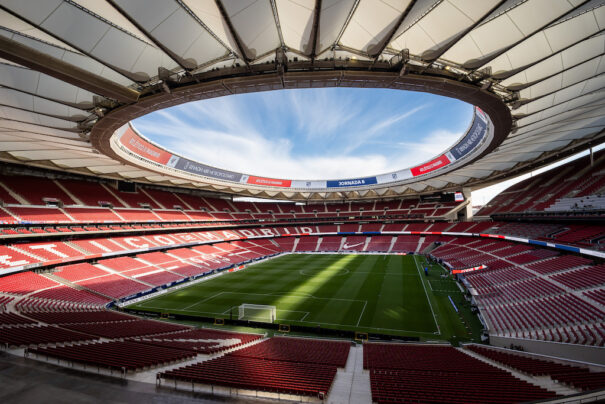

Em termos técnicos, a Sky Ribbon é um enorme Tela LED vertical flexível 360º, de 404 metros de perímetro e quase 5 de altura, que está integrado no anel interno da cobertura do estádio, um elemento de identidade.

UM 'segunda pele' que aproveita essa infraestrutura única do local, que agora tem 112 grandes armações de aço, fabricado sob encomenda pela empresa Morcego Espanha, que soportan la malla Led flexible y las 112 membranas opacas, con doble cara blanca/negra de fondo para los Led, cuyo izado y ensamblaje también ha realizado esta compañía en colaboración con otros proveedores.

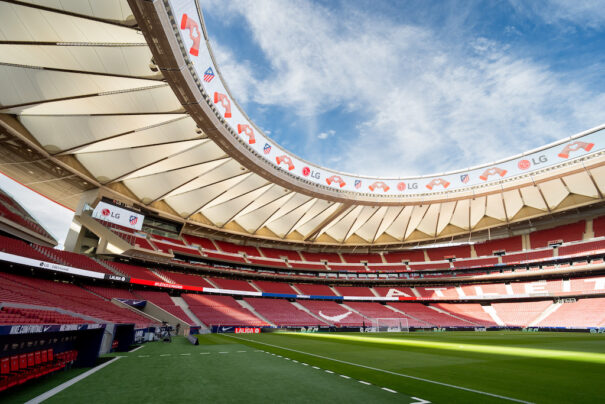

Sky Ribbon se ha instalado entre el anillo de tracción superior e inferior de la icónica cubierta, tipo ‘rueda de bicicleta’, que genera un movimiento dinámico de formas tridimensionales complejas, como conos y estructuras helicoidales, que parece fundirse con el cielo.

Un proyecto con desafíos de todo tipo, preocupaciones y pruebas, “ha sido un trabajo único, minucioso y diferencial que nos ha quitado el sueño muchas noches. Teníamos muchas cosas en contra, ya que no se había hecho nunca, golpe pruebas de concepto y de túnel del viento para asegurar que cada componente se instalara de manera milimétrica y segura a una altura de 40 metrôs, comprobando su permeabilidad, peso, con la alineación adecuada para ofrecer una óptima visibilidad desde los diferentes ángulos, eliminando sombras que puedan afectar a la imagen…”, explica Roberto de Andrés Gómez, Led solution architect en LG Electronics.

Todas las antiguas lamas de la estructura de 2017 se tuvieron que desmontar para instalar esta Tela conduzida 360 de malla flexible, de quase 2.000 eu², en una elipse tronco cónica que tiene unos 13 metros de diferencia entre la parte inferior (de 417 metros de longitud) y superior (de 404 m.).

Estas dimensiones y curvaturas variables han exigido un calibrado milimétrico, além de reducir en 18 toneladas el peso para que fuera un 68% más ligero que los Led estándar respecto al proyecto inicial y de un 50% en cableado.

“Ha sido una ardua labor de ingeniería, logística y montaje cuyo éxito ha sido la integración de todos los elementos y equipos, que pone en valor la calidad del soporte visual, su bajo mantenimiento y la creación de una experiencia única de inmersión en el partido. Un proyecto con muchas historias y anécdotas que se inició dibujándolo en una servilleta de un bar en Holanda con René Abril”, aponta Óscar Mayo Pardo, director general negocio y operaciones en Atlético de Madrid

Esta gran obra de ingeniería tecnológica, con una luminosidad de 7.500 lêndeas, permite ajustar el ángulo de visión para que el contenido -imágenes de alta resolución, anúncio, información del partido en vivo con la presentación de jugadores, goles, faltas…- sea visible en cualquier punto del campo.

Reforma integral en el túnel de vestuarios

Esta segunda fase de colaboración tecnológica entre LG y el Atlético de Madrid sigue la misma pauta de impactar con tecnología Led otros espacios del estadio para involucrar a aficionados y visitantes al máximo, que se materializa también en la reforma integral realizada en el túnel de vestuarios y en la bocana de salida de los jugadores al campo.

En una de las áreas de este espacio, por donde transcurre el tour para ver el museo y el estadio, com mais de 150.000 visitantes anuales, foram instalados pantallas de 86” con contenidos interactivos.

Una de las novedades es la creación del denominado Tunnel Club by Riyadh Air, un espacio VIP de 550 m2 en forma de anfiteatro en dos alturas y capacidad para unas 150 personas que tienen el privilegio de ver, através de um cristalera semitransparente (que se puede volver opaca si es necesario por temas de incidentes) la salida al campo de los jugadores de los dos equipos en liza.

Además de mobiliario, sonido e iluminación de alta gama y cuidado servicio de catering, el espacio dispone de dos pantallas de alta resolución, una en formato curvo que sigue la estética en modo anfiteatro de la sala y otra en 16:9, “con pinchazo directo a la grada, una ventana al campo desde la previa para vivir y sentir todo lo ocurre en el terreno”, apunta René Abril.

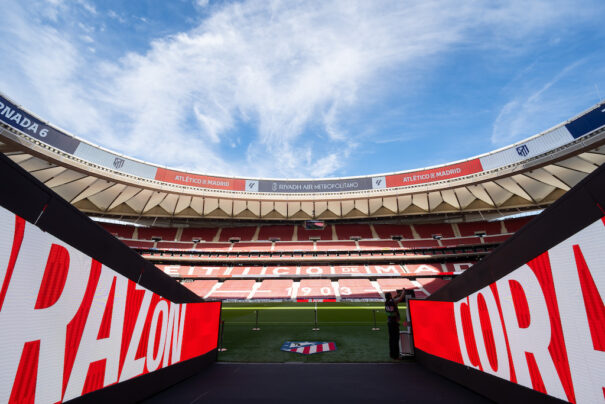

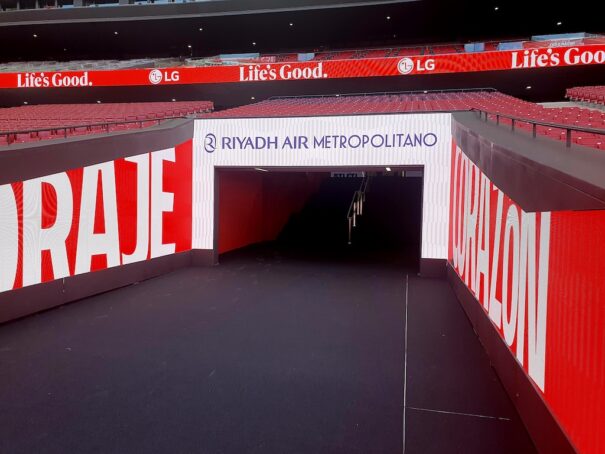

La salida del túnel de los jugadores al campo, punto neurálgico en los partidos, se ha transformado visualmente con pantallas de LG de exterior de 3,9 milímetros que envuelven este emocionante momento, uno de los más televisados, y que hasta ahora sólo se veía ocasionalmente en algunas finales.

Esta bocana de salida cuenta con paneles Led de alta resolución que cubren las paredes y el arco de salida al campo que ahora están de forma permanente tanto para disfrute de los visitantes del tour, que a través de una app pueden personalizar su recorrido, como para fomentar la emoción de aficionados y jugadores.

Como subraya René Abril, “además de las competiciones de fútbol, el estadio tiene otras ‘vidas’, con la celebración de más de doscientos eventos deportivos, una veintena de conciertos y, de nuevo, una final de Champions”.

Sala de prensa

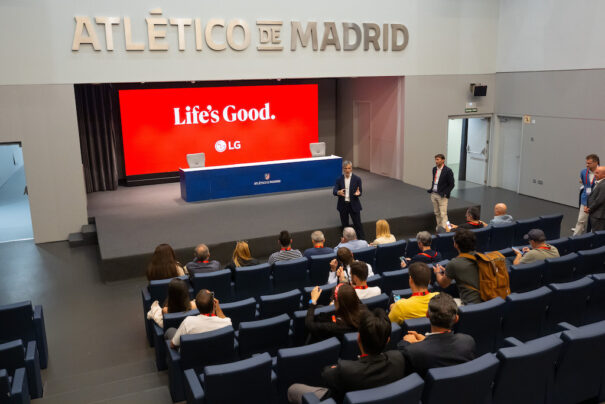

También se ha instalado una pantalla Led de LG en la sala de prensa, que sustituye al lienzo estático, preparada para dar la mejor calidad de imagen a las cámaras de televisión, golpe Resolução 4K en vertical y superior en horizontal, paso de píxel de 1,2 milímetros, golpe tasas de refresco de 3.840 Hz para evitar cualquier tipo de parpadeo en las retransmisiones, sim redundancia de red y datos para un funcionamiento ininterrumpido.

“La pantalla ofrece la capacidad para reproducir un cartel físico bien iluminado, cumpliendo la normativa de la competición y dando la respuesta de imagen para la retransmisión de la rueda de prensa a las cadenas de TV”, explica Abril.

Além do mais, esta sala de prensa/auditorio se utiliza también para los eventos de empresas que se celebran en el estadio, “y esta pantalla es un activo para hacerlos -asegura Abril-, ya que nos permite modificar sin problemas y de manera ágil el contenido que se muestra y personalizarlo para la ocasión, sin necesidad de desmontar el antiguo cartel estático y alquilar un videowall”.

Impacto visual en exterior

Los nuevos sistemas de visualización Led de LG instalados ahora en el exterior preparan a los asistentes en su experiencia, ya sea en un partido o en un concierto o para aquellos que acuden por primera vez al estadio.

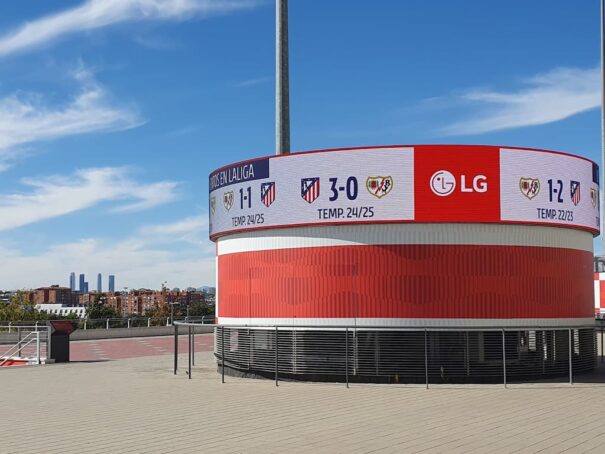

Cuatro cilindros curvos, dos de 28,5 metros y tres de altura, y otro par de 16 metros ubicados en la entrada Oeste disponen de pantallas Led circulares de alto brillo, con certificación IP65, para mostrar incluso con la constante luz directa y condiciones ambientales cambiantes, estadísticas e históricos de los últimos partidos con el equipo al que el Atlético de Madrid se enfrentará ese día, contenidos comerciales e incluso información de guiado a las diferentes puertas, sitios de restauración etc.

“No se trata de ofrecer sólo la marca, sino de servicios para informar a los aficionados de datos de interés de los equipos que juegan, de ofrecer un sistema de guiado a aquellos que acuden por primera vez como puede suceder en la Champions, de introducirles en el ambiente”, recalca René Abril.

Otro elemento nuevo es una pantalla Led exterior de alta luminosidad tipo banner, de 45 eu² y con una ligera curvatura, que sigue la estructura arquitectónica del estadio y paso de píxel de 3,9 milímetros, que corona la entrada de acceso VIP de la Puerta 34 para dar la bienvenida a los asistentes y cuyos contenidos se actualizan fácilmente con un sólo clic cuando hay otro tipo de eventos, como conciertos, congresos, etc..

Alta calidad de imagen y experiencias en estadios

Desde que en 2017 LG mostrara la transformación visual realizada con su tecnología Led en el Metropolitano, el entorno deportivo se ha convertido en un área estratégica para la compañía, hasta el punto que ocho de cada diez estadios españoles cuentan con sus soluciones Led y de climatización, de acordo com os dados fornecidos.

Esta transformación digital en los recintos deportivos con la instalación de telas, videomarcadores y los innovadores Ribbon Board 360 y Sky Ribbon no sólo fomenta la experiencia del aficionado, sino que abre nuevas vías de ingresos para los clubes al invertir en estas tecnologías, que en el caso del estadio del Atlético de Madrid llega actualmente al despliegue de mais do que 3.000 eu² de Led.

Nos últimos anos, LG ha desplegado su tecnología en estadios y pabellones españoles, incluido el proyecto en la Rafa Nadal Academy (mais detalhes neste diário), y el más reciente en el recinto Roig Arena, en Valencia, como publicó AV digital.
