Новый музей восковых фигур Барселоны краснеет с технологией Ecler

La infraestructura de sonido del Museo de Cera de Barcelona cuenta con una instalación mixta de audio analógico y digital sobre IP Dante, con una matriz MIMO4040DN que se encarga de distribuir las líneas de audio de manera independiente hacia las 28 zonas del museo.

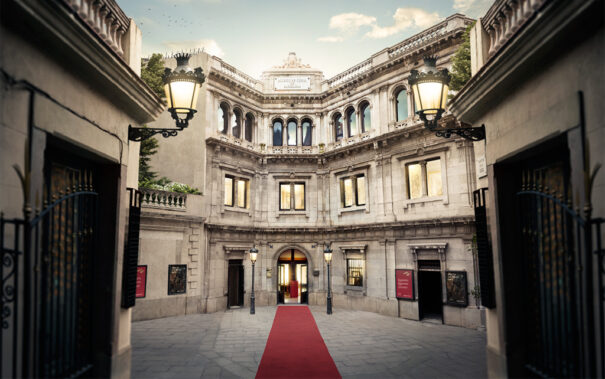

Ubicado en el corazón de la ciudad, en lo que fue la sede del Banco de Barcelona construido en 1867, Новый Museo de Cera ha abierto sus puertas convertido en un museo del siglo XXI pero sin perder su arquitectura e historia.

Utilizando nuevas tecnologías, figuras y escenografías distribuidas en tres plantas y 28 Областях, recoge una importante colección de más de 120 figuras de cera de personajes reales y de ficción, y espera recibir alrededor de 200.000 visitantes anualmente.

Todo un reto que el departamento de proyectos de la empresa Эклер afrontó junto con el estudio de arquitectura Pascual Designs y la implicación de diversas empresas del sector AV como Lafarga & Herranz, Block Audiovisuals и Metro Electrónica.

La fiabilidad de la instalación, automatización de todos los procesos, el control mediante paneles personalizados y la sincronía de audio y video en espacios determinados fueron algunas de las peticiones de los responsables del museo.

La compatibilidad de los dispositivos Ecler con el sistema de gestión Крестрон propuesto para el control de todo el museo (Светофор, аудио и видео) fue determinante en este proyecto.

Se propuso una solución con una instalación mixta de audio analógico y digital sobre IP Dante, con una matriz MIMO4040DN como núcleo central, encargada de distribuir las líneas de audio de manera independiente hacia las 28 zonas del museo.

Siete unidades de las interfaces digitales DN44BOB, repartidas en las 3 plantas del Museo de Cera de Barcelona, son las encargadas de realizar la conversión analógico/digital del audio, todo monitorizado y gestionado a través del software EclerNet Manager.

Gracias a esta solución se reduce el coste del cableado y permite el ajuste del sistema desde cualquier punto de la red, incluso mediante un punto de acceso WiFi.

En el control principal de la planta baja, se ha instalado el rack principal, que incluye la matriz MIMO4040DN, вместе 7 Игроков Duo-Net player como fuentes duales, todas conectadas en red y controlables a través de EclerNet Manager.

De los reproductores, tres se conectan en las entradas analógicas de la matriz, mientras que los cuatro restantes se conectan a los DN44BOB, también conectados por red, para hacer llegar la señal en digital (Данте) a la matriz.

Cinco amplificadores de alta impedancia de la serie eHSA, reciben 16 líneas independientes y se encargan de entregar la señal con la potencia óptima a los 27 altavoces repartidos entre las diferentes zonas de la planta baja.

La consola de avisos digital Pagenetdn, situada en el control principal, ofrece la posibilidad de enviar mensajes de voz, además de una monitorización tanto del nivel de las salidas de la matriz como de información de todos los reproductores, gracias a su pantalla de control táctil de 10 дюйм.

дополнительно, se ha creado en el Museo de Cera de Barcelona un panel de acceso mediante contraseña para modificar los volúmenes de todas las zonas. A este se puede acceder no solo desde Pagenetdn sino desde cualquier dispositivo móvil con la aplicación Ecler UCP v2.

En la primera planta se ha instalado un rack que incluye 5 nuevos reproductores Duo-Net Player, 3 interfaces DN44BOB y 3 amplificadores eHSA para suministrar el audio a las 8 zonas de la planta, además de un gestor digital de altavoces ALMA24.

En esta planta se localiza un espacio dedicado a la música, con un escenario donde se realizan eventos y que requiere de una presión sonora más elevada. Para este propósito se ha instalado un sistema compacto de PA LABI1, compuesto por cuatro columnas LABI1-C100i de 300W AES, alimentados por dos altavoces subgraves activos LABI1-SB18p.

En la segunda planta hay un rack que incluye 3 reproductores Duo-Net Player, 2 interfaces DN44BOB conectadas por red y 2 amplificadores eHSA de alta impedancia, para suministrar el audio a las 8 zonas de la última planta del museo.

Всего 82 altavoces se encuentran repartidos por las 3 plantas del museo.

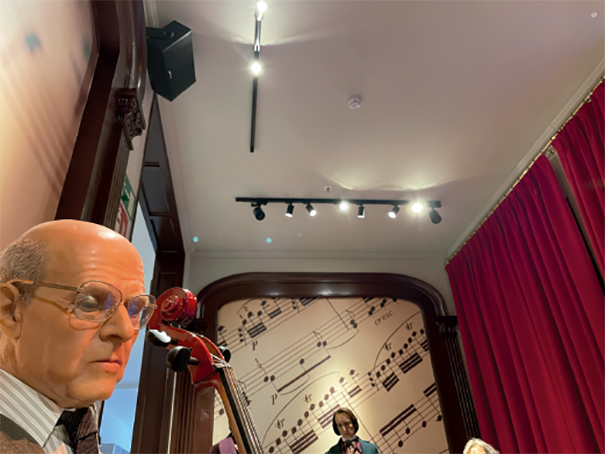

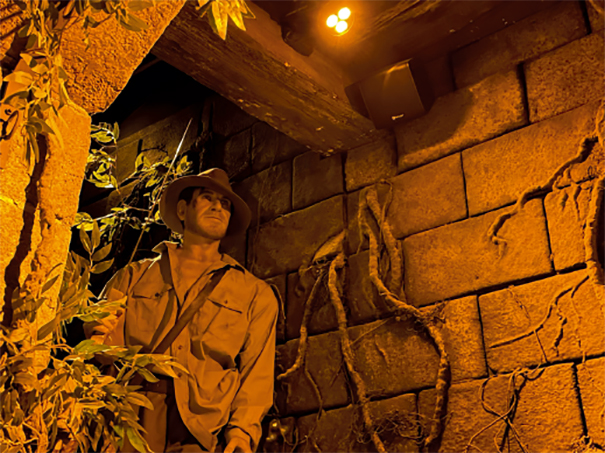

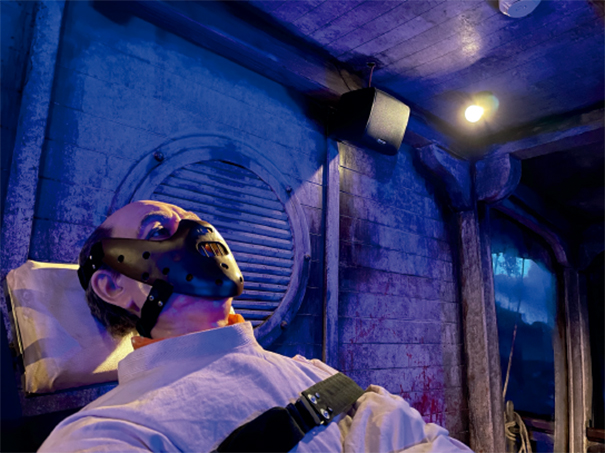

Destacan los 37 Динамики eMOTUS5OD de color negro, instalados en superficie, integrándose de manera discreta con la decoración del museo.

La versatilidad y el sonido de prestigio internacional de la serie eMOTUS convenció a los responsables del museo.

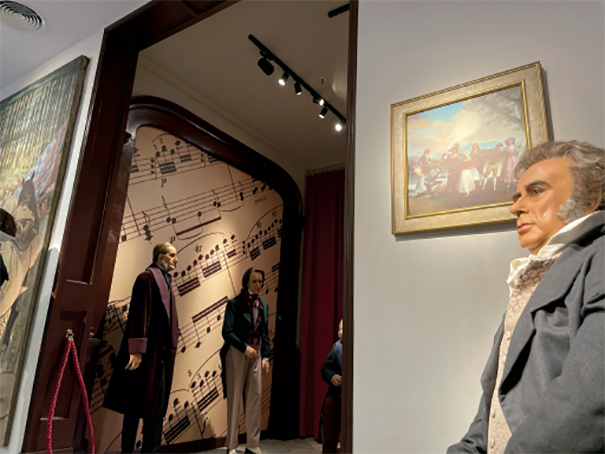

En las zonas del museo con riel de iluminación, se ubican los altavoces de la serie Trail. Sus múltiples posibilidades de instalación, entre las que se incluye el riel, junto con su forma de lámpara, lo convierten en el candidato perfecto. En casos en donde es necesario un refuerzo de graves, se elige el subgrave ultra compacto de la serie ARQIS: ARQISSB6T.

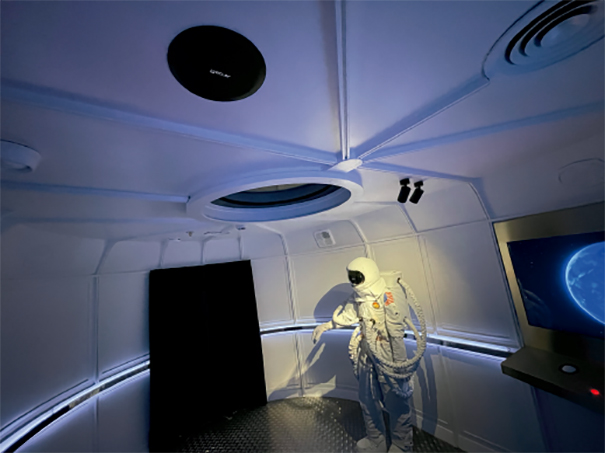

Los altavoces de dos vías IC6 se instalaron en las zonas que permitían integrar los altavoces en el techo.

Todos los altavoces instalados tienen la opción de trabajar tanto en alta como en baja impedancia y ofrecen selector con diferentes opciones de potencia. В этом проекте, a excepción del sistema compacto de PA LABI1, todos trabajan en línea de 100V.

Установленные продукты:

• 15 reproductores de audio dual DUO-NET Player
• 7 interfaces de audio DN44BOB
• 1 matriz digital MIMO4040DN
• 1 gestor digital de altavoces ALMA24
• 3 amplificadores de alta impedancia eHSA4-60
• 1 amplificador de alta impedancia eHSA2-150
• 4 amplificadores de alta impedancia eHSA4-150
• 2 amplificadores de alta impedancia eHSA4-250
• 4 altavoces de columna LABI1-C100i
• 2 subgraves autoamplificados LABI1-SB18p
• 37 altavoces eMOTUS5OD
• 12 subgraves compactos ARQISSB6T
• 13 altavoces con forma de lámpara TRAIL103
• 10 altavoces de techo IC6
