El resultado de este innovador proyecto ha sido la puesta en marcha de una sala multifuncional, con espacios versátiles y avanzados sistemas audiovisuales, para dar cobertura a cualquier necesidad de la compañía, desde un pequeño evento a la proyección de contenido con sonido envolvente.

blank

Con el objetivo de crear un moderno y polivalente espacio con la última tecnología, BGL (红杉集团) ha diseñado y ejecutado la instalación y ejecución de todos los sistemas audiovisuales del auditorio de la nueva sede del Grupo Secuoya, situada en la localidad madrileña de Tres Cantos, que alberga el primer centro de producción en Europa de Netflix.

这个空间, 有能力 267 personas y adaptado para personas con movilidad reducida, cuenta con un amplio acceso en forma de hall, con el fin de crear una sala multifuncional que pudiera dar cobertura a cualquier necesidad en Secuoya Studios, desde en pequeño evento hasta la proyección de un contenido con sonido envolvente.

Para ello se ha dotado a la instalación de una serie de elementos de última generación de vídeo, 声音, iluminación y proyección, dado el uso variado que se le quería dar al auditorio, con la integración de dos subsistemas independientes para funcionar como auditorio propiamente dicho o como sala de proyección de cine.

blank

Tecnología de vídeo y distribución

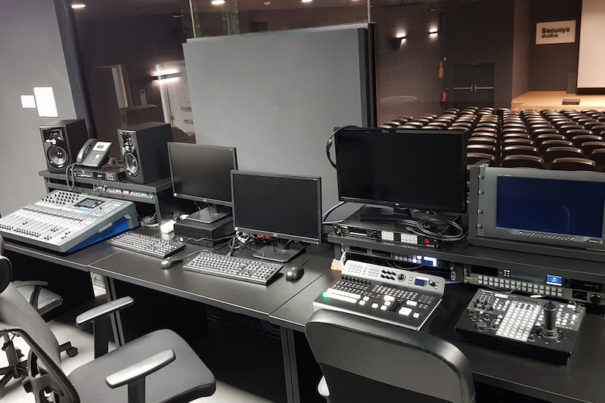

Para la parte de vídeo se ha decidido usar la señal SDI-4K como base para ofrecer la mejor calidad posible. Para ello se ha integrado una matriz 黑魔法 Smarthub 12G, que dispone de cuarenta entradas e igual número de salidas, para la distribución de todas las señales que lleguen al control.

A ello se añaden conversores y decodificadores para asegurar que la señal que debe recibir cada elemento de reproducción, grabación o visualización sea la correcta y no tenga ninguna pérdida de calidad.

Como ayuda a todo el sistema de distribución, y pensando en que llegue una señalo contenido que tenga otro formato diferente a los permitidos, se ha integrado un conversor Blackmagic Teranex 12G, dotado de un procesado de alta calidad de señales, para garantizar la compatibilidad total con el sistema de audiovisuales.

Para la realización de eventos se han añadido tres cámaras robotizadas 松下 AW-HE130, con control IP AW-RP120, que proporcionan imágenes nítidas de todo el auditorio. La mezcla de señales cuenta con un Blackmagic ATEM Television Studio 4K, que incorpora ocho entradas SDI, todas ellas con escalado a 12G, 跟 1 M/E para la realización con todas las señales previstas, 相机, PCs, sistema de videconferencia, 等.

Como complemento perfecto, el control dispone de un sistema de 播放 4K Metus Player para la reproducción de múltiples formatos de fichero (MXF, ProRes, MP4, MPG, ...) y hasta resolución 4K; un sistema de ingesta y Metus Ingest, para la grabación y codificación a Internet de cualquier señal que llegue al control, junto con un grabador SSD Blackmagic HyperDeck 12G como backup.

blank

Proyección 4K y videoconferencia

En cuanto a la cobertura de videoconferencia, BGL ha integrado un TalkShow de 纽泰克, para contar con una conexión de Skype dentro del sistema de realización y utilizarlo como una fuente más de vídeo dentro del evento.

A través de la aplicación Skype TX, el operador puederealizar llamadas, también por voz con el usuario remoto y tener un control total de toda la comunicación. Dispone de entrada y salida SDI, asícomo entradas y salidas de audio Dante y/o analógicas.

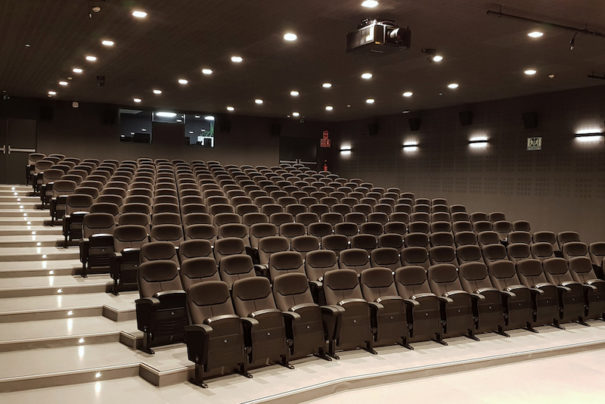

Con esta misma visión, el auditorio cuenta con un proyector 3DLP láser Panasonic PT-RQ22K, 提供 21.000 中央流明, soporta resolución 4K, 带对比度 20.000:1, 几何调整, 等. 另外, gracias a la alta frecuencia de fotogramas (240 赫兹) para visualizar contenidos, este equipo proporciona unas excelentes y nítidas imágenes en movimiento.

Para completar el subsistema de proyección, se ha incluido una óptica zoom ET-D3LEW60 de este mismo fabricante. La pantalla de proyección tiene unas dimensiones de 6,22×3,50 米, de alta reflexión (2,4) modelo SilverLux 3D, con perforado de sonido y válida para la reproducción de sistemas 3D polarizados.

La tecnología HDBaseT también está presente en el nuevo auditorio de Secuoya, tanto para enviar señal de PC desde el escenario a través del kit de 阿特洛纳 AT-HDR-EX70C, que permite el envío de señal 4K hasta 70 metros con cable de datos CAT6a. Este protocolo se utiliza para el envío de señal de backup al proyector, dado que dicho modelo incluye la interfaz Digital iLink de Panasonic.

blank

Iluminación Led

La tecnología Led, tanto en fresnel como en recortes, ha sido la opción para iluminar el auditorio. Para ello se han integrado seis unidades del modelo SuperLed F6 de Desisti, que incluyen un array Led de 120w, de 3.200K y controlables a través de protocolo DMX.

La iluminación frontal se completa con cuatro proyectores de recorte 工作专业版 Multiprofile Led W3, con lámpara Led de 200W y 3200K, que ofrecen un ángulo de haz ajustable entre 17 y 50°, también controlados DMX. Para la iluminación trasera se ha optado por el modelo F4,7 también de Desisti, con una lámpara de 60W.

El control de la iluminación se realiza con una mesa Work Lighshark LS-1, con una superficie de control intuitiva y ergonómica, cuatro encoders, diez faders y master, con pantalla de color, que combinada con el conjunto de botones RGB ofrece una completa plataforma para manejar increíbles shows.

blank

Subsistemas independientes

Dado el uso variado que se le quería dar al auditorio, se han integrado dos subsistemas independientes para funcionar como auditorio propiamente dicho o como sala de proyección de cine. Toda la microfonía es de 舒尔, con el modelo ULXD, inalámbricos de diadema y de mano, para una calidad de sonido óptima.

Para la mesa de sonido se ha optado por un equipo 声音工艺 SI Impact de 32 门票和 16 输出, con interfaces Dante y Madi para garantizar la interconexión con otros elementos del auditorio, como la caja de conexiones del escenario, que añade otras dieciséis entradas y ocho salidas.

Para aquellos eventos en los que no se requiere esta mesa de sonido, se cuenta con un sistema de audio y mezclador automático Shure SCM820, con ocho entradas MIC/Line, que realiza la de los micrófonos de un evento, sin necesidad de operador de sonido.

blank

Como procesador de audio se utiliza BSS BLU100, con doce entradas y ocho salidas de audio analógico y múltiples efectos de procesado. En el diseño independiente, también se han integrado dos unidades del BLU100, uno de ellos da servicio a la microfonía y a la mesa de sonido, y el segundo se utiliza íntegramente para el sistema de cine, con etapas de potencia .

Siguiendo con los dos modos de funcionamiento, el auditorio incorpora dos PA’s CBT70J y cuatro escuchas de escenario AC26 de JBL, mientras que para el modo ‘cine 7.1’ se han incluído dos C222 ScreenArray biamplificado, así como subwoofer del modelo 4642A (en la parte trasera de la pantalla de proyección), 也从这个制造商.

Este sistema se completa con dieciséis monitores 8320 en ambos laterales y en la parte trasera del auditorio para ofrecer el ambiente surround del sistema 7.1. La protección de todos los equipos se confía en UPS Riello, tanto en el rack del sistema de vídeo como en el del audio.
