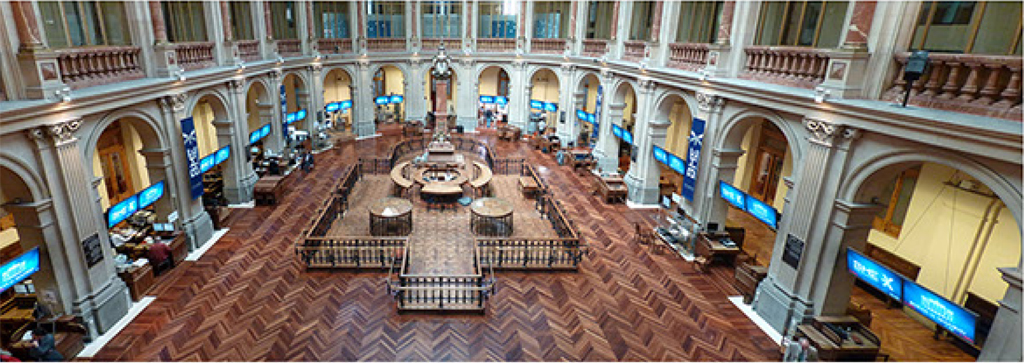

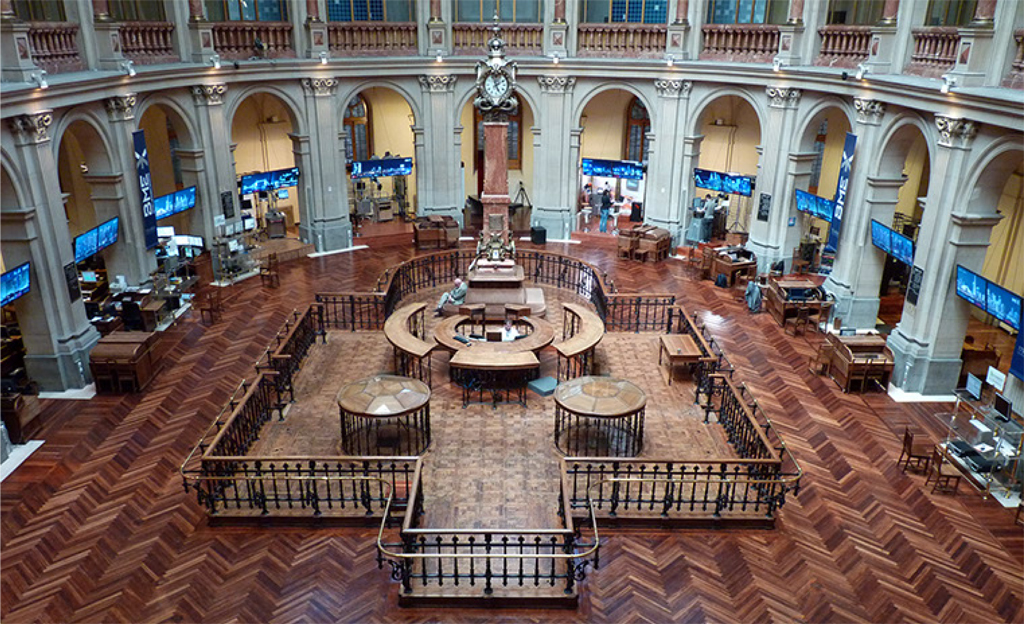

Telefónica Servicios Audiovisuales, Euroservicios, AOpen y Display Evolution Klocktornet (DISE) han llevado a cabo la implantación del nuevo sistema de digital signage de la Bolsa de Madrid, un ambicioso proyecto que ha consistido en un sistema sincronizado de 30 monitores alrededor del parqué del emblemático edificio que muestran información en tiempo real sobre los valores bursátiles.

El Palacio de la Bolsa de Madrid es la mayor de las cuatro bolsas de España y uno de los referentes más importantes a nivel nacional e internacional dentro del mercado de valores. Este egregio edificio construido a finales de 1800 es gestionado por Bolsas y Mercados Españoles (BME), el operador de todos los mercados de valores y sistemas financieros en España.

Cuando en este espacio financiero se realiza la negociación de stocks y depósitos, nada es más importante que la información en tiempo real. Este flujo de información no puede ser interrumpido, ya que podría costar a la gente grandes sumas de dinero. Por ello, BME decidió actualizar su sistema de información de TI para atender las necesidades de los corredores bursátiles y adjudicó el proyecto a Telefónica Servicios Audiovisuales, que junto con AOpen y Euroservicios, representante de Display Evolution Klocktornet (DISE) en España, han desarrollado una novedosa solución a medida para el sistema de señalización digital que alimenta a todos los monitores del parqué y satisface la alta demanda de información actualizada, ofreciendo diferentes tipos de contenidos sobre el estado de los distintos mercados en cada momento.

Estructura del sistema
La implementación del proyecto fue liderada por Euroservicios, un integrador de sistemas especializado en software y hardware de digital signage de TI audiovisual, que escogió el Digital Engine de AOpen y el software de DISE como la combinación de hardware y software perfecta debido a su gran compatibilidad.

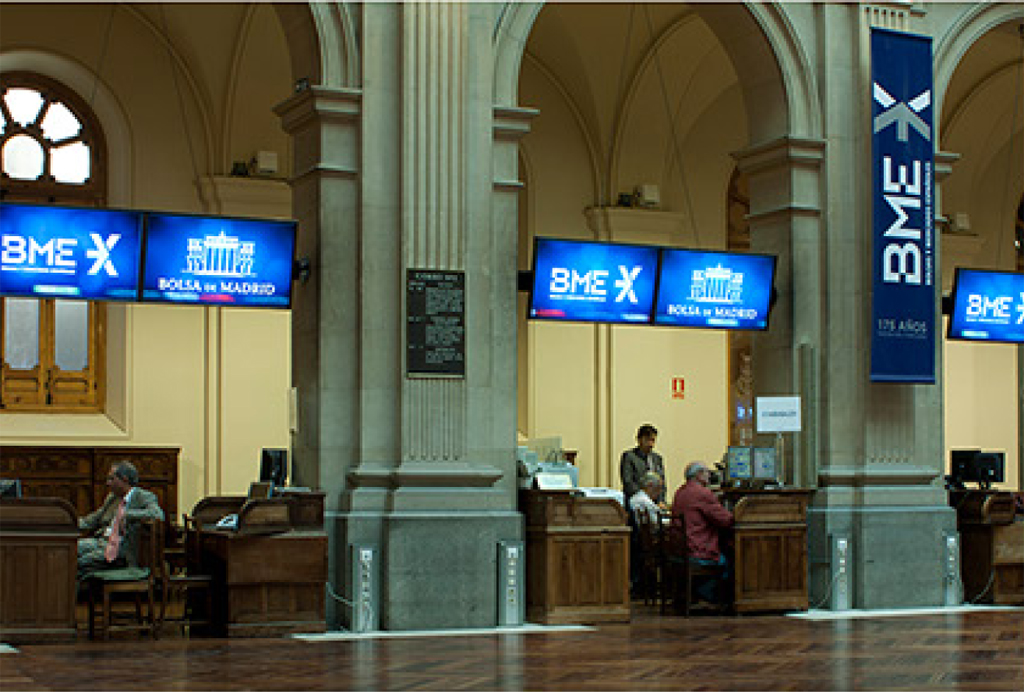

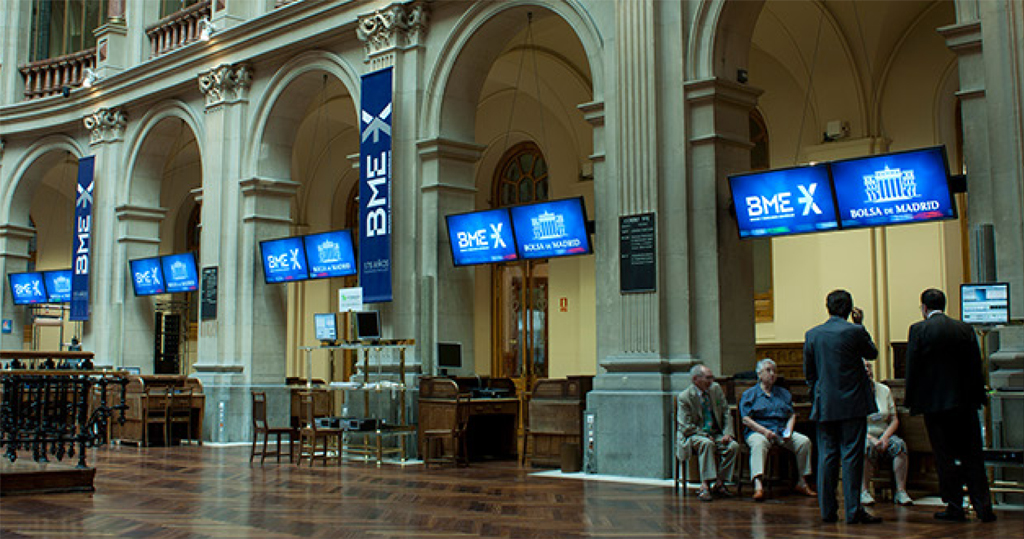

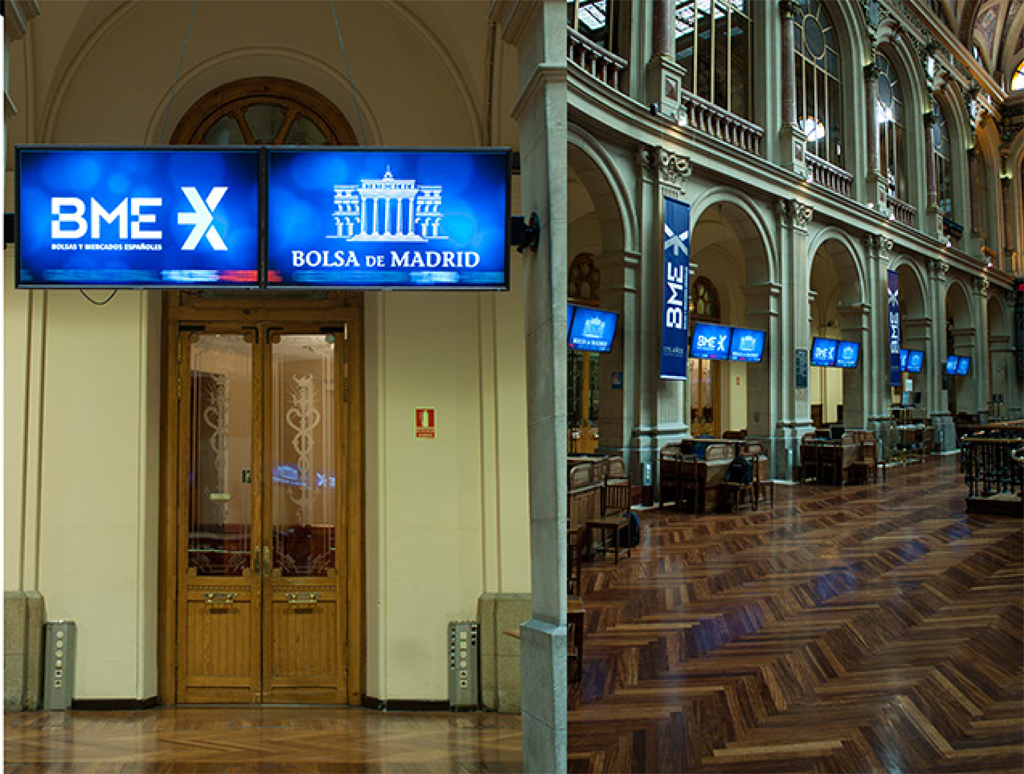

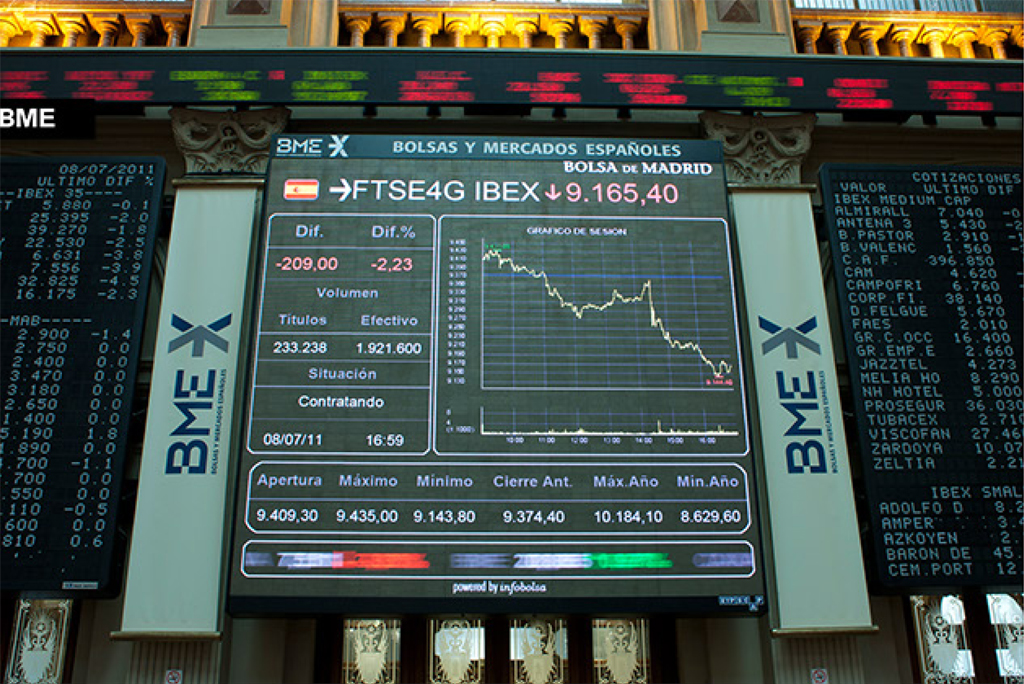

El sistema consta de 31 media players Digital Engine DE7000 de AOpen conectados en red que alimentan a 30 monitores de alta resolución Mitsubishi MDT521S de 52 pulgadas en todo el arco perimetral del parqué, alimentados por el software de DISE para la gestión del contenido, que consiste en información en tiempo real sobre los valores bursátiles y contenidos de marketing asociados. En la posición más destacada del emblemático edificio está la pantalla LED central, mostrando toda la información crucial a los corredores de bolsa.

Sistema sincronizado
Toda la instalación está sincronizada en red utilizando el avanzado sistema “Sin Fronteras” proporcionado por DISE, que hace posible el funcionamiento de un sistema completo formado por múltiples monitores gestionados desde un único punto, incluso con un conjunto de monitores con resoluciones distintas y muy específicas para asegurar una completa integración.

Esto permite controlar el sistema en su totalidad como un conjunto de áreas de visualización a resoluciones específicas y con total integración arquitectónica y que ofrecen una resolución global exacta del sistema de 160.809 x 1.080 píxeles. El sistema permite una integración transparente del contenido predefinido por el usuario con diferentes señales de Televisión (DTT) utilizando sistemas de captura de señales de televisión y el sintonizador de DTV integrado.

Esto hace posible el controlar e integrar la programación de canales y programas de TV que se quieren mostrar en un momento dado. Gracias al pequeño tamaño del Digital Engine, éste puede estar oculto a la vista. Las posibilidades que este sistema ofrece a un nivel creativo y técnico son espectaculares y permiten a BME generar información y elementos gráficos condicionados que crean una transición a través de los 30 monitores que comprende el perímetro del parqué, respetando las áreas de visualización no visibles (espacios entre monitores) y sin deteriorar la belleza del impresionante edificio histórico.

Información en tiempo real
Uno de los aspectos más relevantes del sistema es la obtención de información en tiempo real con tiempos de actualización de todos los datos presentados en el sistema completo en menos de 10 segundos. Gracias a que los sistemas de información del mercado son gestionados por Infobolsa (Grupo BME) y al “parseo” de dichos datos, el sistema permanece continuamente actualizado, incluso entre las transiciones de datos a través de las diferentes áreas de monitores.

Dada la criticidad en lo que a presentación de datos en tiempo real del sistema se refiere, se han definido condicionamientos que permiten detectar cuando los datos han de ser presentados y cuál debe ser el comportamiento del sistema en caso de excepción.

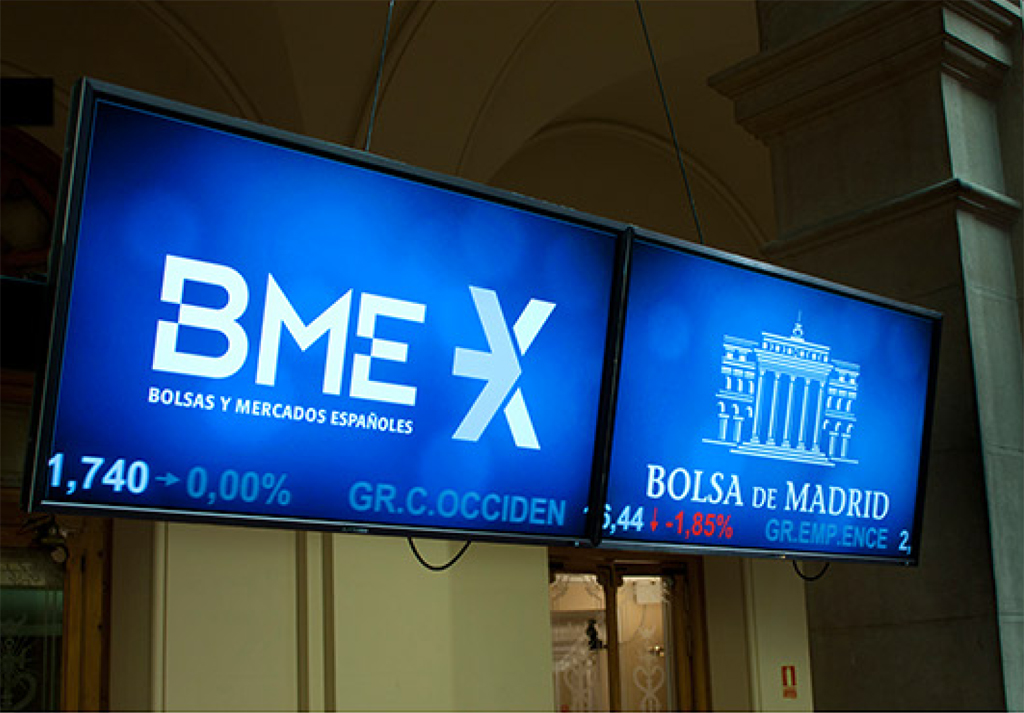

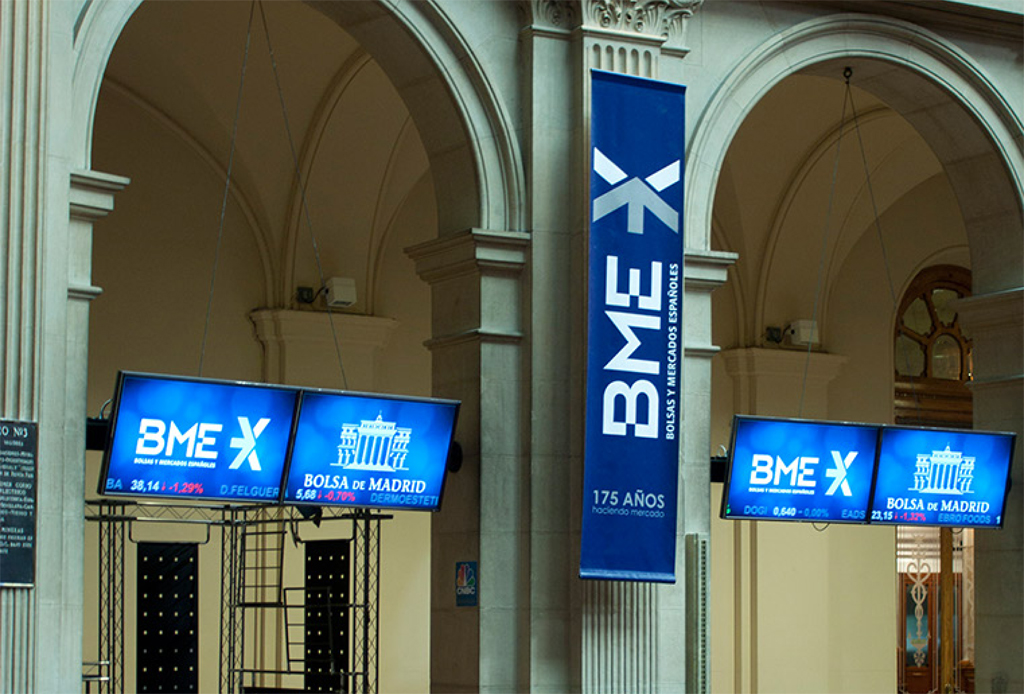

El sistema contiene un nuevo módulo que permite lanzar un “ticker” con toda la información más relevante basada en la apertura y cierre de los distintos mercados, que funciona en los 30 monitores. El sistema sincronizado hace posible que los valores en el “ticker” cambien su cotización en tiempo real durante su recorrido a través de todos los monitores instalados en todo el parqué.

El desarrollo permite sincronizar el “ticker” sobre los 30 monitores y la pantalla LED y es actualizado en tiempo real mediante el envío de las señales e información mediante mensajes UDP Multicast. Las dimensiones de este “ticker” cubre la totalidad de la resolución global del sistema (160.809 x 1.080 píxeles) (H/V) y dada la velocidad de movimiento del mismo, los valores tardan más de 5 minutos desde que aparecen en el primer monitor hasta que desaparecen en el último de la cadena.

La solución completa incluye monitores, media players y el software con apariencia profesional y ordenada que garantiza que el sistema sea fiable, ya que es la clave del parqué bursátil.

Presentación de contenidos

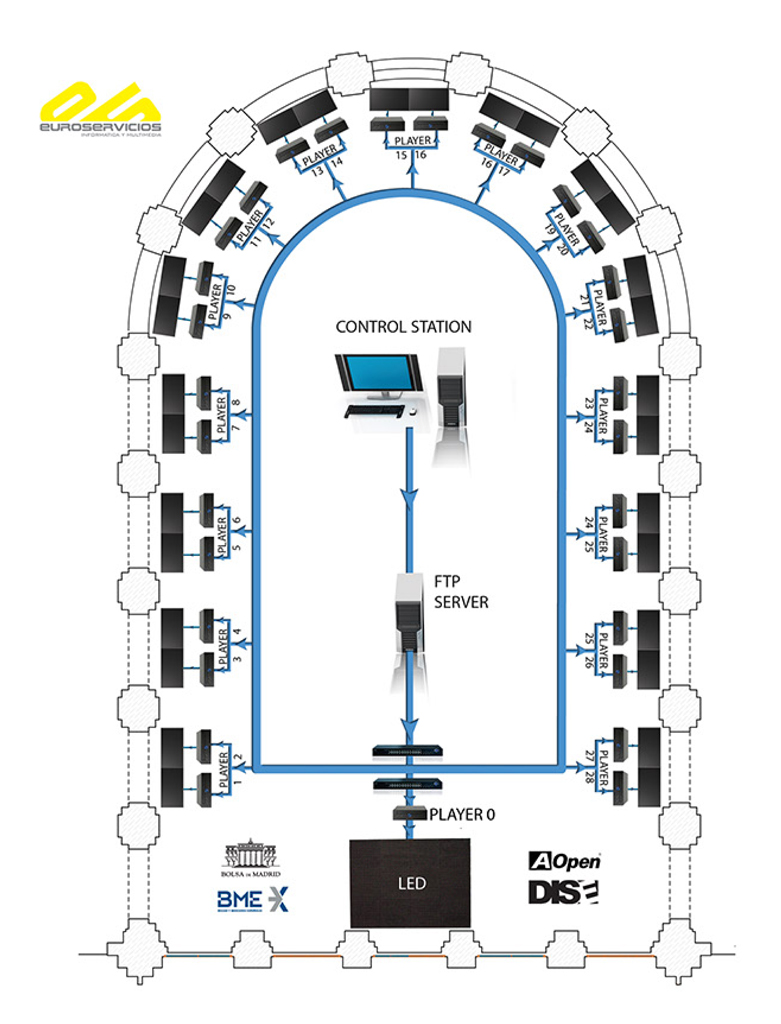

El concepto se basa en una única estación de control, para gestionar y controlar todo el hardware asociado al sistema. La estación de control envía información a los 31 reproductores, los cuales están todos conectados por una red. Esta estación también se puede utilizar para la creación de contenido. DISE admite gran variedad de formatos: desde imágenes en todos los formatos conocidos hasta páginas web en tiempo real renderizadas en Full HD, pasando por videos en todos los formatos y textos obtenidos de distintas fuentes de datos.

Una de las aplicaciones más interesantes del sistema es la capacidad de lanzar contenido o incluso canales completos al vuelo mediante un clic del ratón o la presión de cualquier tecla, una opción muy utilizada y versátil para eventos de presentación en los que se quiere mostrar un contenido, ya sea sencillo o muy complejo, en un determinado momento que no puede preverse mediante métodos de programación. De este modo, por ejemplo, existe la posibilidad de lanzar una serie de logos sobre el fondo del canal en un momento determinado y hacer que éstos hagan un recorrido de transición por todos los monitores del parqué.

El sistema permite la perfecta integración de contenidos predefinidos por el usuario con distintas señales de televisión (TDT) utilizando sistemas de captura de señales de televisión y el sintonizador DTV integrado en DISE. De este modo, se puede controlar e integrar la programación de los canales de televisión así como los programas relevantes asociados a los mismos que se quiera mostrar en cada momento. La integración de la señal de televisión supone poder ofrecer el comportamiento de la misma señal como un elemento más dentro del sistema, asociando capas, comportamientos, condicionamientos y todas las posibilidades que el sistema habilita.

Beneficios principales

  • Actualización del contenido en tiempo real
  • Fiable y potente
  • Control completo desde un único punto

Soluciones

  • Adjudicatario del proyecto: Telefónica
  • Integrador del sistema: Euroservicios
  • Hardware: Digital Engine DE7000 de AOpen
  • Software: DISE
  • Pantallas: Mitsubishi MDT521S 52”
