Josep Escudé i Pont, jefe del Departamento de Comunicación, y Daniel Rodríguez, técnico de Imagen y Sonido del Parlamento de Cataluña, analizan en esta videoentrevista cómo se ha llevado a cabo la renovación de la infraestructura de realización, transporte y distribución de señales en la Cámara catalana.

Parlamento de Cataluna

El Parlamento de Cataluña ha llevado a cabo la renovación integral de la infraestructura de producción y realización. La mayoría del equipamiento utilizado hasta la fecha databa de 2002, cuya obsolescencia comenzaba a repercutir en la actividad parlamentaria con más proyección como la producción de plenos y comisiones parlamentarias.

Parlamento de CatalunaA principios del 2019, el Parlamento adjudicó un concurso público para actualizar los equipos audiovisuales del Salón de Sesiones y el resto de salas del edificio. El objetivo era, por un lado, poder ver, escuchar, grabar y difundir las intervenciones de los diputados, y, por otro, generar la señal única de audio y televisión de las sesiones y los actos que tienen lugar en la Cámara.

Gracias a esta nueva infraestructura de realización, transporte y distribución es posible seguir en HD todas las sesiones y los actos públicos que se llevan a cabo en la sede parlamentaria catalana, quedando a disposición de todos los medios de comunicación y, en general, de los ciudadanos, a través de los medios online de la Cámara.

El Parlamento de Cataluña adjudicó el proyecto a Telefónica Servicios Audiovisuales (TSA) quien, de la mano de Crosspoint, integró equipos de Riedel Communications (transporte, procesado, enrutamiento, monitorado y comunicaciones), Grass Valley (cámaras, mezcladores y modulares), BFE (sistema de control integral) y AJA (almacenamiento y conversores).

Adicionalmente, Crosspoint ha incluido al proyecto desarrollos personalizados, servicios de puesta en marcha, formación y soporte.

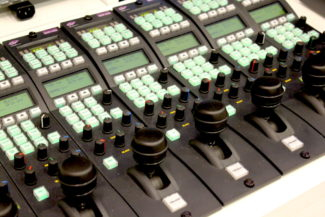

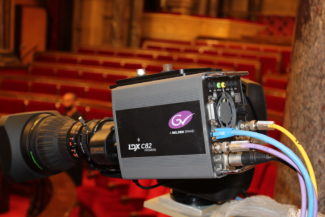

Parlamento de CatalunaLas instalaciones se han equipado con un completo sistema de cámaras HD robotizadas con control remoto para el salón de plenos. Esta infraestructura está equipada con 8 sistemas LDX C82 de Grass Valley. Estas cámaras compactas cuentan con tres sensores de 2/3″ Xensium-FT CMOS e incluyen una amplia gama de color (WCG) y, opcionalmente, captación 1080p u operativa HDR.

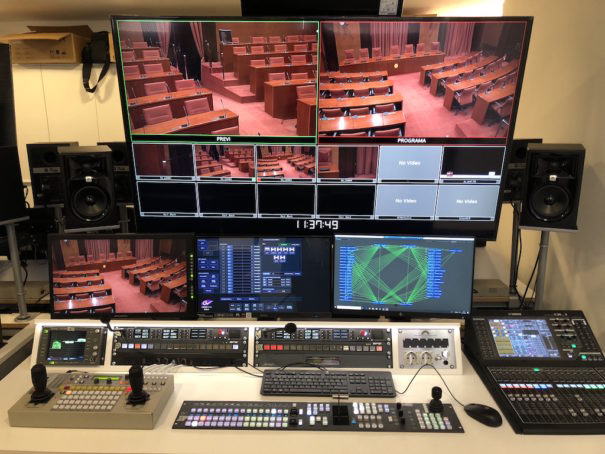

Además, se ha instalado el equipamiento audiovisual de los controles de realización de cada una de las salas, compuesto, principalmente, por mezcladores de audio y vídeo, monitorización técnica de audio y de vídeo, solución multipantalla y sistema de intercom, que permite la comunicación entre todas las estancias técnicas del Parlamento.

En el caso de enrutamiento y procesado, la opción escogida por el Parlamento fue la de los sistemas Mediornet, Micron y Metron de Riedel. También son del fabricante alemán la intercom digital Artist y el nuevo sistema de intercom inalámbrica Bolero, integradas en este proyecto.

Parlamento de Cataluna

En 2008, el Parlamento inició un proceso de renovación parcial contando desde entonces con cámaras en HD aunque la producción no se llevaba a cabo en alta definición ya que la crisis vino a paralizar la renovación de redes y controles de realización. Habría que esperar hasta 2017 para que la Cámara catalana retomara de nuevo una migración integral a HD.

El Parlamento ha llevado a cabo una migración total de SD a HD en cuanto a controles de realización, infraestructura de transporte de señales y distribución.

Parlamento de CatalunaEs de destacar que, a medida que el Parlamento ha ido dotando a sus salas del equipamiento técnico necesario para la producción de televisión, los medios han dejado de tener acceso directo a estas salas, salvo para grabar los típicos “mudos” de apenas unos minutos antes del inicio de la sesión.

Es el Parlamento el que se encarga de producir la señal institucional, grabarla, distribuirla a todos los medios y archivarla. En un momento en el que la gran mayoría de cadenas ya había migrado a HD, no podía seguir ofreciendo una imagen con calidad SD.

El proyecto había contemplado dos redes de transporte diferenciadas que se integran entre sí, una de audio, que permite la integración del sistema de vídeo con el de audio, y otra de transporte de las señales de vídeo a través de un sistema propietario, que ofrece una solución descentralizada para transportar y distribuir por fibra las señales generadas.

El conjunto se complementa con una capa de gestión y un sistema orquestador que permite la monitorización, el control y la conmutación de los dispositivos, así como de la red integrada de audio y vídeo. Aquí es donde entra KSC Core, de BFE.

Parlamento de CatalunaEnclavado en un edificio histórico de mediados del siglo XVIII en pleno parque de la Ciudadela, en Barcelona, el Parlament oprecisaba de una serie de requerimientos a la hora de cablear que la fibra soluciona en gran medida.

Aunque, dentro de Riedel, en 2012 se dieron algunos pasos con la salida de las soluciones de transporte Compact Pro, los costes para una aplicación tan grande como la infraestructura del Parlameot se disparaban.

Por ello, la compañía alemana desarrolló Micron, dando respuesta a este tipo de proyectos con esta cantidad de señales, con matrices distribuidas capaces de dar respuesta a una gran densidad de señales.
Esta solución permitió ganar eficiencia y reagrupar todos los controles con el espacio ahorrado.

El proyecto principal pretendía transportar todas estas señales sin que el presupuesto se disparara. Se llegó incluso a pensar en emplear grandes mezcladores para enrutar señales a la par que se empleaban para la mezcla. No obstante, “preferíamos mezcladores más pequeños que un gran mezclador con muchas tarjetas. Este esquema nos aportaba mayor seguridad en caso de error, que un sinfín de placas y componentes en un gran mezclador. En este caso, Kula ha encajado como un guante”.

Parlamento de Cataluna

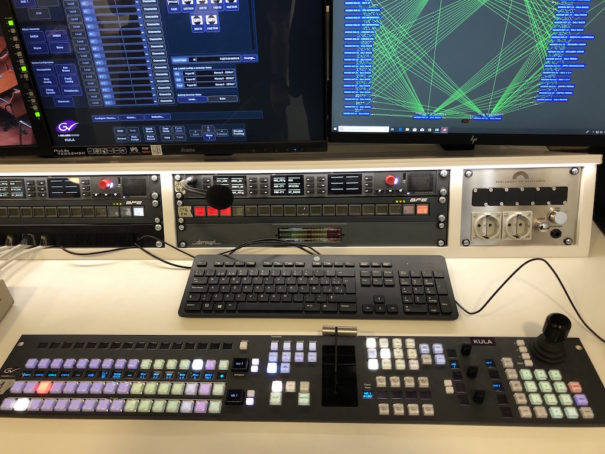

Finalmente se optó por una red independiente y siete mezcladores Grass Valley Kula instalados en los diferentes controles de realización. Este mezclador ‘todo en uno’ ofrece mezcla de vídeo y audio digital e incluye integración de clipstore para creación de gráficos y salida multipantalla. Con un mainframe de apenas 2RU, Kula cuenta con 40 entradas/salidas de vídeo y 80 de audio lo que brinda gran flexibilidad de configuración.

Adicionalmente, Crosspoint ha suministrado varias soluciones de AJA como los grabadores/reproductores Ki Pro, sincronizadores de frame y convertidores de formato FS2 y varios miniconversores.

El proyecto, si bien no puede ser calificado como una instalación nativa en IP SMPTE 2110, cuenta con los sistemas Micron, que aceptan señales IP, pudiendo gestionar hasta 80 Gigas de ancho de banda.

Además, como reconocen los ingenieros del Parlamento, en 2110, cuando se inició la fase de redacción del proyecto, aún no estaba tan estandarizado ni era competitivo desde un punto de vista de costes.

blank

Escalabilidad

Uno de los requisitos de la renovación tecnológica del Parlamento era la escalabilidad puntual ante situaciones de gran demanda informativa. Si bien el día a día de la Cámara apenas lo cubre un centenar de periodistas, en casos puntuales han llegado a acreditarse más de 1.500 periodistas de todo el mundo.

En caso como estos, el Parlamento venía recurriendo al alquiler puntual de sistemas. Ahora, la nueva infraestructura permite conectar cofres de Riedel plug&play a la fibra y comenzar a trabajar en cuestión de minutos, proporcionando las imágenes para parlamentarios y medios al instante.

Uno de los aspectos que más llama la atención es que se trata de una instalación muy polivalente, por eso se optó por una matriz descentralizada con todas las señales accesibles desde cualquier sitio. Esto permite adaptar la configuración de la instalación tanto a las necesidades ordinarias como extraordinarias.

La nueva infraestructura se llevó a cabo en cinco semanas justo a tiempo para la celebración a inicios de septiembre de la Diada.

El 11 de septiembre supuso el estreno de la nueva intercom inalámbrica Bolero. En este momento, el Parlamento cuenta con antenas móviles que ofrecen cobertura en las zonas en las que se requiere en función de las necesidades de la actividad. Y es que más allá de un simple intercom, la matriz de Bolero se emplea en el día a día para coordinar equipos o, incluso, para monitorizar audio desde diferentes puntos.

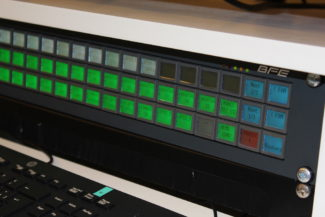

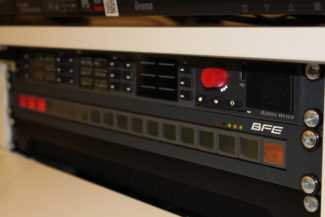

Por último, cabe destacar que la instalación del Parlamento es totalmente transparente para el operador, con una capa superior del sistema de control (orquestador) KSC Core de BFE, también desplegada por Crosspoint. Así es posible conmutar, diagnosticar y monitorizar toda la infraestructura, en la que se han empleado también diverso material modular Grass Valley IQ para distribución y procesado, evitando errores antes de que ocurran. De esta forma se simplifica el funcionamiento a nivel de operador, reservando las aplicaciones propias de cada sistema, MediorWorks, RollCall, Director… para su uso a nivel de ingeniería y administración de la instalación.
