Desde los propios quirófanos, como desde el centro de control del hospital, se puede realizar cualquier control sobre los recursos del quirófano, grabación y reproducción de vídeo HD, interaccionar con la agenda del quirófanos e incluso detectar fallos en tiempo real en cualquier equipo del sistema.

AMX Iberia ha desarrollado un proyecto de gestión integral de quirófanos en el Hospital San Joan de Reus en Tarragona con el objetivo de realizar el control y la supervisión de quirófanos añadiendo la capacidad de gestionar contenidos digitales, recursos y reservas de salas. Para esto los gestores del hospital han confiado a AMX el proyecto de control, añadiendo además Vision2 y RMS como soluciones imprescindibles para alcanzar el resultado deseado. El objetivo es ofrecer que tanto desde el propio quirófano como desde el centro de control del hospital se pueda realizar cualquier control sobre los recursos de quirófano, grabación o reproducción de cualquier contenido en alta definición, consultar e interaccionar con la agenda de quirófanos e incluso detectar fallos en tiempo real en cualquier equipo del sistema.

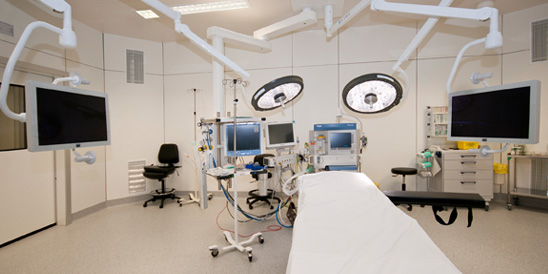

El sistema está compuesto por 6 quirófanos dotados con la última tecnología en equipamiento médico y quirúrgico, y está previsto añadir otros 4 más con las mismas prestaciones. Cada quirófano dispone de 4 monitores para visualización de cualquier señal de video, sistema de microfonía inalámbrica y audio amplificado, 3 cámaras incluyendo endoscopia, PC para gestión de contenidos y lámpara medica con cámara incorporada. Adicionalmente hay algunos sistemas que son comunes a todos los quirófanos tales como videoconferencia y grabación de contenidos mediante Vision2. Todos estos elementos están controlados e integrados mediante diferentes sistemas de AMX.

contrôle

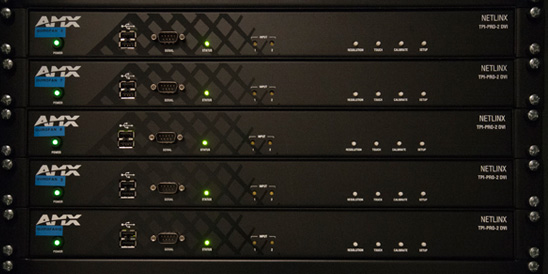

Dentro de cada quirófano el equipo médico puede acceder al control mediante un display táctil de grado médico gestionado a través de un TPI que permite mostrar el panel de control y pre-visualizar cualquier señal de video. Para facilitar esta labor se ha diseñado una serie de presets que configuran el quirófano de manera inmediata, y cualquier cambio puede ser realizado mediante un control sobre plano de planta en donde los equipos están dispuestos exactamente en la misma posición que en el propio quirófano. Permite seleccionar fuentes y destinos AV, controlar los equipos locales y realizar acciones contra V2 y RMS.

Distribución HDSDI y fibra

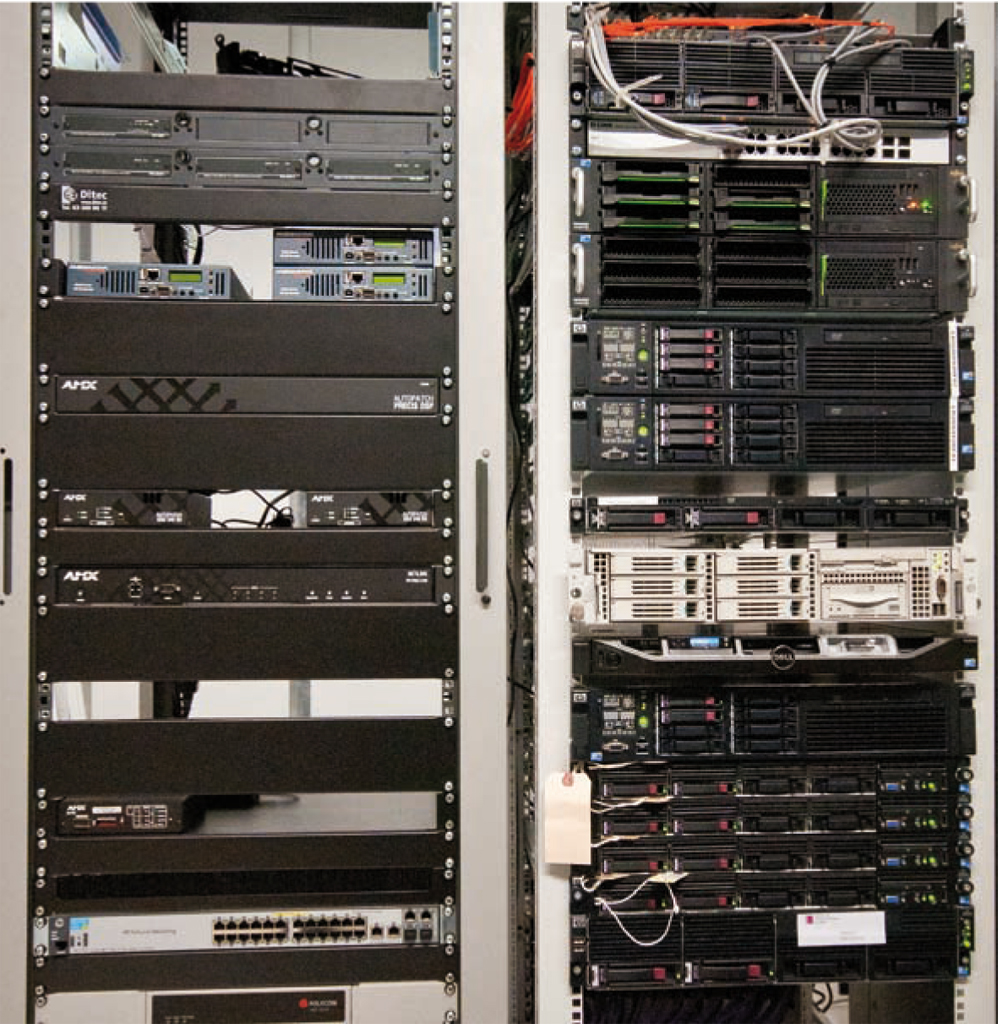

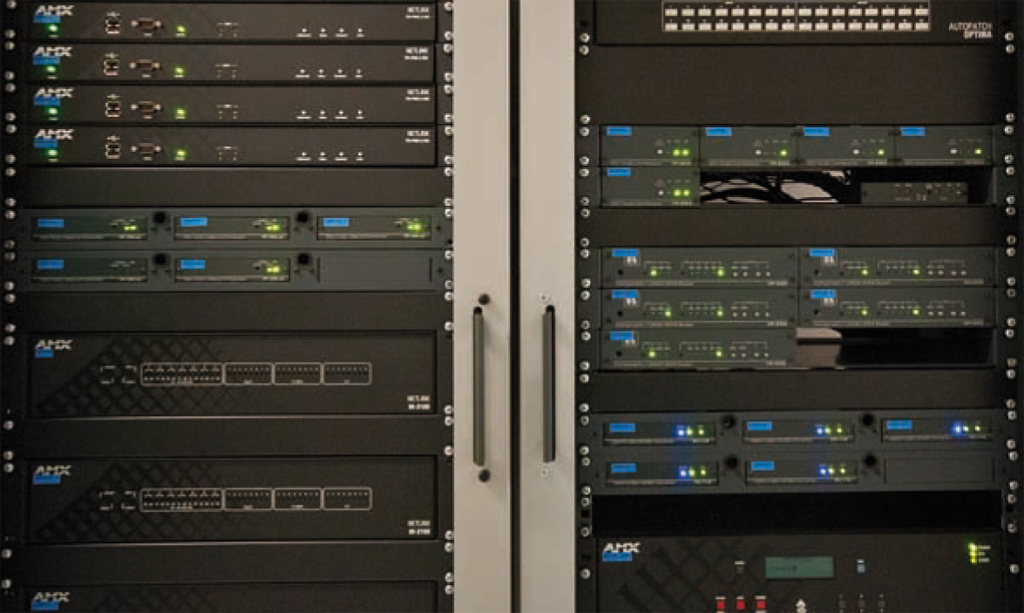

La distribución de señales de video se realiza mediante señales HD-SDI con el propósito de tener una excelente calidad en cualquier display y poder grabar cualquier señal en HD. Ont été utilisés 2 matrices AMX Autopatch de la serie Modula de 32×32 que cumple con todas la exigencias y requisitos marcados por el proyecto. La gestión de audio se hace mediante dos matrices AMX Autopatch Optima de 16×16. Adicionalmente se ha utilizado tecnología de fibra óptica multimodo para transportar cualquier señal desde los racks de quirófanos hasta el centro de control situado fuera de la zona quirúrgica. Este transporte se ha realizado mediante transmisores y receptores de fibra DGX que aseguran y garantizan una perfecta distribución de cualquier señal AV.

Vision2

Como elemento diferenciador en la integración de quirófanos, Vision2 aporta la capacidad de grabar cualquier operación y catalogar su contenido desde el panel táctil situado dentro de la sala. El usuario introduce los datos para la grabación, categoría y tipo de operación, y ya está estará disponible para ser transmitida a cualquier punto del hospital e incluso para ser visualizada bajo demanda una vez finalizada la operación. La versatilidad de V2 permite que estos contenidos puedan ser consultados y visualizados en el propio PC del quirófano mediante una potente herramienta de búsqueda de datos.

Se ha dotado al sistema de gran capacidad de almacenaje para dar cabida a múltiples grabaciones simultaneas durante un periodo largo de tiempo teniendo en cuenta además que está capacitad puede ser aumentada fácilmente mediante la inclusión de nuevos discos duros adicionales. La integración entre Netlinx y V2 es completa y ofrece unas prestaciones únicas en la gestión y grabación de contenidos dentro de cualquier entorno médico.

Integración con Resource Management Suite

RMS permite monitorizar en tiempo real el estado de todos los equipos controlados y realizar tareas preventivas de mantenimiento teniendo en cuenta sobre todo que las zonas quirúrgicas no ofrecen fácil acceso para personal no médico. Además la reserva de salas permite gestionar de manera eficiente el tiempo de uso del quirófano así como las configuraciones de partida de la sala y los recursos asignados a la misma. La información de reservas puede ser mostrada tanto en el panel de quirófano como en display de accesos a los mismos.

Centro de control

Se ha implementado un centro de control por medio de un TPI que permite monitorizar todas las señales de video y realizar el control de cada equipo instalado en el proyecto. Las señales de PC de RMS y V2 también se visualizan y controlan a través del TPI por lo que se ofrece al administrador del sistema un único puesto de control para acceder al cualquier recurso del sistema.

Requerimientos del proyecto

Una de las garantías que AMX ofrece como requisito indispensable en este proyecto es que todos sus sistemas incluidos son escalables y podrán ser incrementados a medida que se vaya siendo necesario. Esto significa que se podrá escalar el número de quirófanos controlados, incremento en el número de señales de audio y video, los servicios y capacidad del sistema de gestión de contenido y adaptación de RMS a todas estas nuevas necesidades. El cliente sabe que su sistema podrá evolucionar con sus necesidades de crecimiento.

Equipamiento presente en la instalación

Control de Quirófanos y Centro Control

  • 8 NI-3100
  • 1 NI-700
  • 1 TPI-PRO-4-DVI
  • 6 TPI-PRO-2-DVI

Distribución AV

  • 2 AVS-MD-3232-HD0
  • 2 AVS-OP-1616-007
  • 2 AVB-TX-DGX-DVI-SC FIBER
  • 2 AVB-RX-DGX-SC FIBER-DVI

Vision2

  • 1 V2 ARCHIVE
  • 4 V2-LICENSE-RECORD
  • 4 V2-LICENSE-LIVE-MPEG
  • 1 V2-LICENSE-PROD-MPEG
  • 1 V2 ARCHIVE-LS
  • 1 V2-LICENSE-50LIVE
  • 4 HD ENCODER 779-S-HD (Cabletime)

Gestión de reservas de Quirófanos

  • 1 NSS-RMSSV
  • 6 NSS-RMSACL
  • 6 NSS-RMSSCL



Cliente: Hospital Universitario San Joan de Reus

Adjudicatario del proyecto: AMX Iberia

Consultor: Adaia Integracio

Integrador: Ditec Communications, S.L.
