La technologie Christie dans la première cartographie d'espaces patrimoniaux en Espagne à Sant Climent de Taüll

Les projecteurs Christie's des séries E et G ont été les protagonistes de la première cartographie permanente réalisée dans les espaces patrimoniaux espagnols, plus précisément dans l'église romane de Sant Climent de Taüll(Lérida), patrimoine mondial de l'UNESCO depuis l'année 2000. Un projet unique et innovant auquel Burzon Comenge a participé, en direction et réalisation audiovisuelle; Modes de jeu, responsable de la direction technique du système audiovisuel et de la composition de la bande sonore du mapping; Charmex, en tant que partenaire de Christie dans la fourniture de projecteurs, via l'intégrateur audiovisuel Base2.

L'église de Sant Climent de Taüll, situé dans la province de Lérida, C'est l'une des icônes les plus représentatives de l'art roman européen., déclaré patrimoine mondial par l'UNESCO l'année 2000. Bien que son bâtiment n'ait pas subi de transformations significatives depuis l'époque romane, Les travaux complets de restauration et de muséification de l'abside de l'église ont récemment été achevés., réalisé sur huit mois par une large équipe de spécialistes de différentes disciplines, en tant qu'archéologues, architectes, restaurateurs, conservateurs, historiens et spécialistes de l'audiovisuel, conception graphique et animation.

Après un investissement de 400.000 euros de l'Obra Social La Caixa, Après la restauration, les peintures murales originales du temple ont été récupérées, situé derrière la reproduction exposée jusqu'à présent et, en même temps, projeter virtuellement les fresques originales sur les murs de l'abside et du presbytère, actuellement conservé au Musée National d'Art de Catalogne (MNAC), parmi lesquels se distingue le Pantocrator.

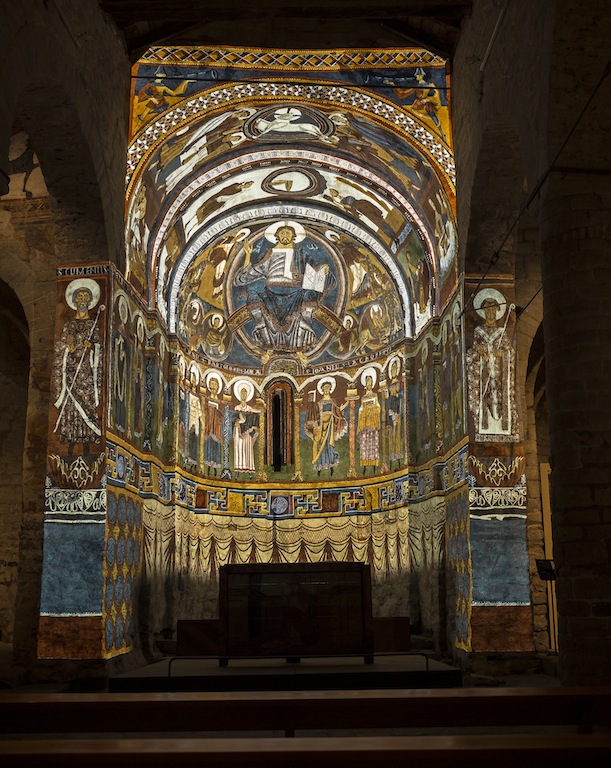

Cette récréation, d'une grande précision et fidélité qui se rapproche du réalisme pictural, a été réalisé grâce à six projecteurs haute définition des séries E et G de la firme Christie, avec lequel un mapping permanent a été créé pour projeter sur l'abside une animation de dix minutes qui reproduit l'intégralité de la fresque originale avec tous ses détails et figures.

L'étude Burzon Comenge réalisé et exécuté le projet audiovisuel, tandis que la société Modes de jeu Il a été responsable de la direction technique de l'ensemble du système audiovisuel, ainsi que la composition de la bande-son du mapping. Les projecteurs ont été fournis par Charmex, partenaire de Christie, à travers la société de projets et d'intégration audiovisuels Base2.

Ce projet de cartographie permanente, le premier à être réalisé dans des espaces patrimoniaux espagnols, vient de remporter le prix du meilleur projet multimédia enrichi des Museums and Web Awards 2014 (Baltimore, UE) et a remporté l'or dans la catégorie audiovisuel des prix Laus, organisé par l'Association des Graphistes et Directeurs Artistiques du FAD (ADG-FAD).

Comme l'assure Lluis Cabezas, responsable commercial du département projet Charmex, « Il s’agit d’un projet totalement innovant et pionnier en Espagne., quelque chose de premier ordre au monde et si spectaculaire qu'il nécessitait les meilleurs projecteurs professionnels du marché, C'est pourquoi nous n'hésitons pas à recommander Christie, pour les caractéristiques, performance et robustesse de ses équipements ».

Éloi Maduell, co-directeur de Playmodes, explique qu'« une analyse de marché a été réalisée et des tests ont été réalisés avec les projecteurs choisis. Enfin, pour la qualité de l'image, couleur et prix, Christie a été choisie. « Ce sont des projecteurs offrant une qualité de couleur et d’image énorme et une grande robustesse. ».

Phases de reproduction et de reconstruction numérique

Le processus de reproduction numérique et de reconstruction du tableau s'est déroulé en trois phases. Dans la première, les pièces exposées au MNAC ont été restaurées et reconstruites à partir de nouveaux apports issus de la recherche sur la peinture.. Dans la seconde, Les parties conservées, mal définies, ont été recréées sur la base de l'interprétation des formes et des agencements originaux., afin de compléter à la fois les figurations et les éléments ornementaux en série. Dans la dernière étape, Les parties complètement perdues ont été reconstituées par comparaison avec des œuvres similaires.

La présentation audiovisuelle des peintures offre la possibilité de profiter de l'intégralité de la fresque. Pour cela, il a fallu dessiner et peindre à nouveau toutes les images., afin d'obtenir une harmonie visuelle entre les parties conservées et perdues, faciliter votre présentation animée. La projection audiovisuelle aide les visiteurs à comprendre quelle était la technique picturale des fresques romanes., en même temps qu'elle montre hiérarchiquement les différentes représentations iconographiques qui composent cette peinture murale hautement artistique et religieuse..

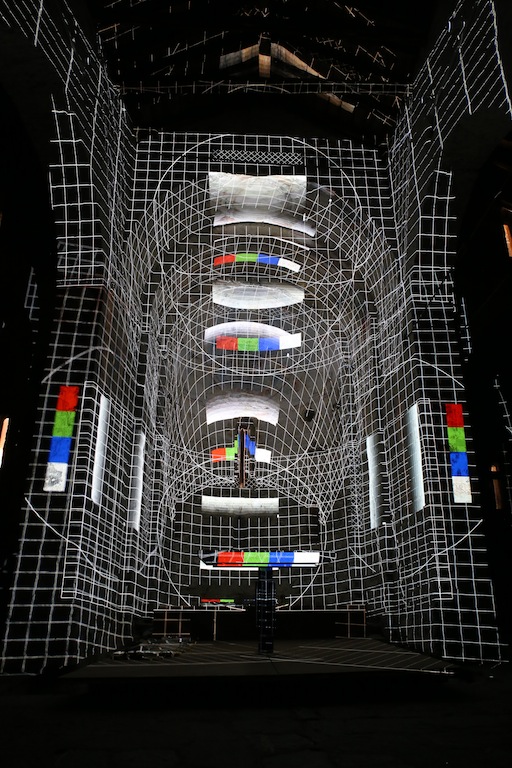

Six projecteurs Christie ont été utilisés pour projeter toute l’abside principale, inondant d’images tout l’espace central de l’église.. Au préalable et à l'aide d'un scanner laser 3D, Une maquette virtuelle du temple a été réalisée pour obtenir la géométrie et la texture après sa restauration. En parallèle, Un processus photographique a été réalisé sur la peinture originale du MNAC, qui a été intégrée à la maquette pour réaliser une reconstruction virtuelle complète..

Cartographie d'un 100 mètres carrés

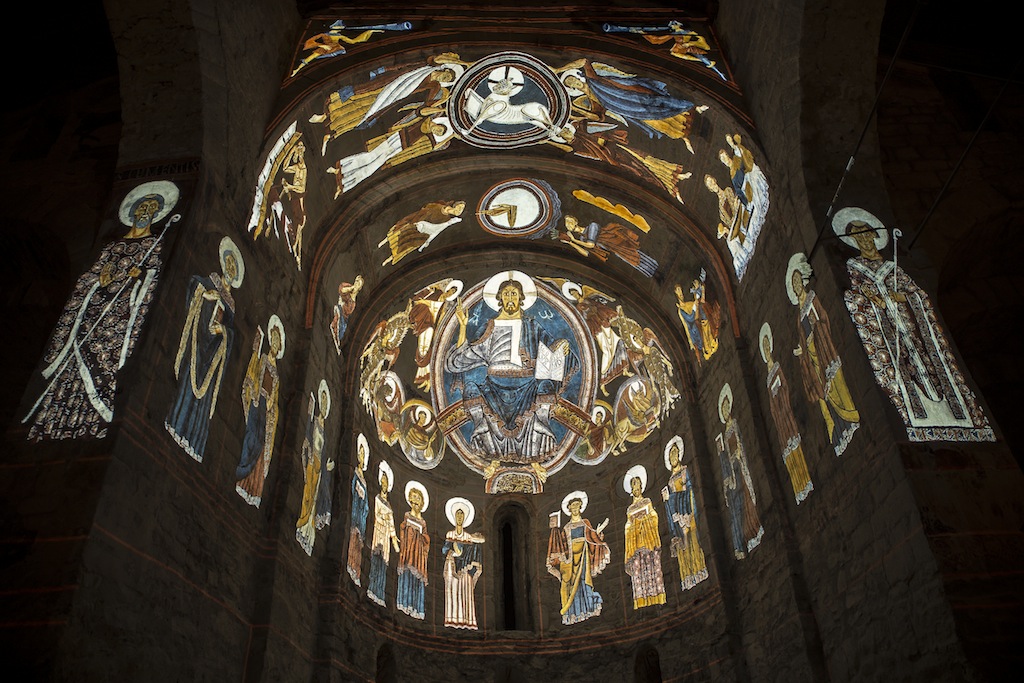

La cartographie, qui occupe une superficie d'environ 100 mètres carrés, permet de voir une reconstitution hypothétique de l'état original des peintures. Images issues de vidéoprojecteurs, en résolution Full HD, Ils s'intègrent très précisément dans l'espace architectural, vous permettant de le peindre et de l'animer avec l'image en mouvement.

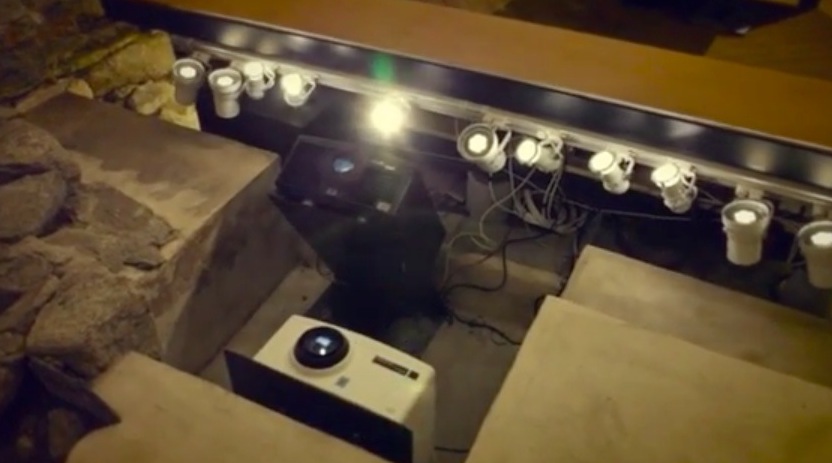

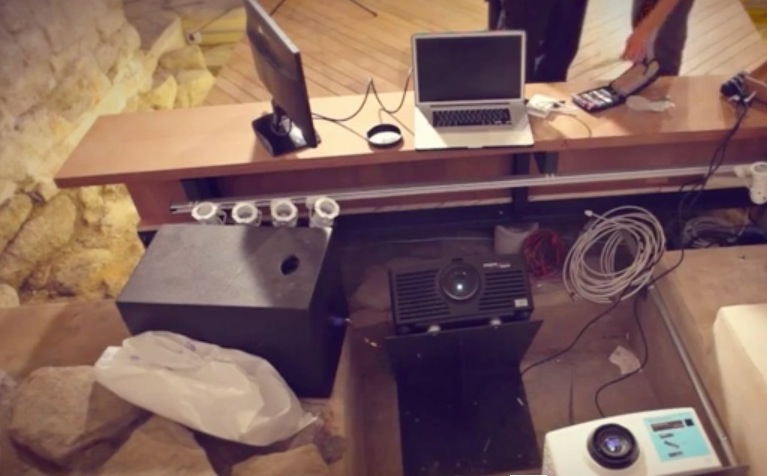

Deux des projecteurs utilisés, Modèles DHD675-E et DHD550-G de Christie, Ils ont été situés à la base de l'abside avec des optiques angulaires (0.8 oui 0.95) pour couvrir la majeure partie de l'abside centrale et des plafonds. Sur les côtés des entrepôts se trouvent deux autres projecteurs Christie DHD550-Gen en position verticale., ce projet sur les côtés de l'abside avec optique 1.9 oui 2.25 à travers un miroir à 45º. Enfin et installés au-dessus de la cabine d'entrée se trouvent les deux autres Christie DHD675-E,qui couvrent la partie inférieure et supérieure de la nef centrale à l'aide d'optiques 2.0 oui 4.0.

Le système Wings AV est utilisé pour la lecture. Vioso, qui lance l'audiovisuel en synchronisant les six projecteurs et contrôle l'éclairage de la salle suite à l'audiovisuel. "De cette façon, A partir d'un seul logiciel, nous avons un contrôle très précis de l'ensemble de la projection, En plus de nous permettre d’intégrer la programmation des lumières”, explique Eloi Maduell.

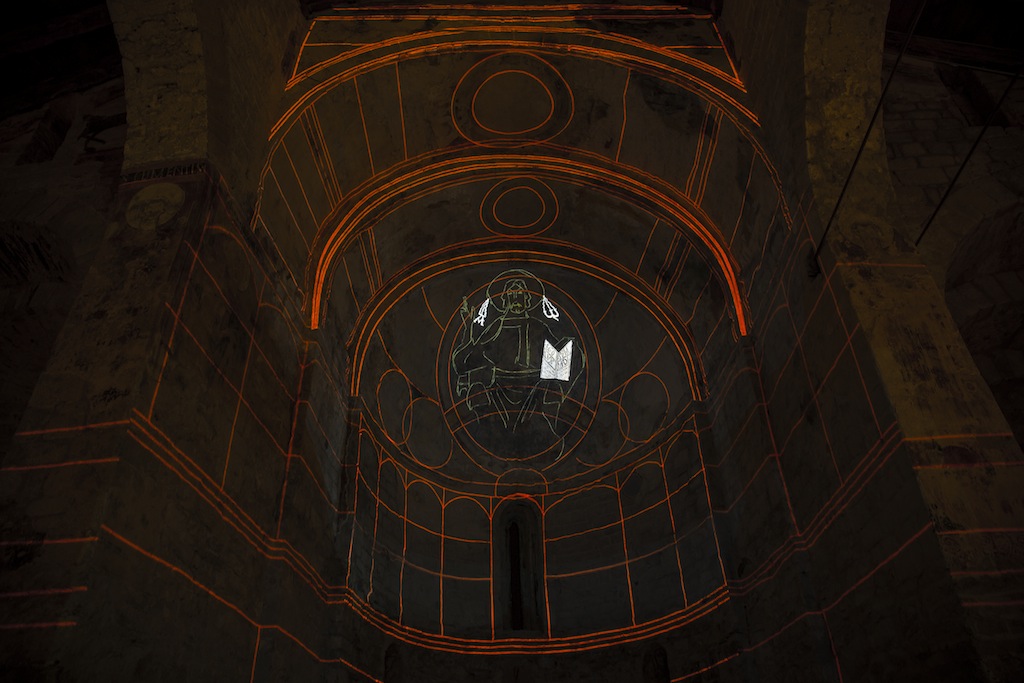

Toutes les projections ont une déformation effectuée à partir du logiciel de lecture. «C'est l'une des fonctions clés du projet -continue Maduell-, car il faut beaucoup de précision entre les images du tableau original et les vestiges restitués aux murs.. En plus, La distribution du signal vidéo des deux projecteurs les plus éloignés s'effectue avec des rallonges de signal HDMI via le câble réseau CAT-5 du fabricant. Le bord.



Les défis d'un espace singulier

L'un des défis les plus importants était l'installation des deux projecteurs sur les côtés. Étant donné que la superficie qu'ils couvrent a des proportions plus proches de celles 9:16 qu'à 16:9, Ils devaient être placés en position verticale à l'aide de miroirs optiques de première réflexion qui font rebondir l'image aux angles requis.. "Cela a résolu le problème.", mais il a ajouté d'autres dérivés du fait d'utiliser un miroir, comme le filtre chromatique et la perte d'intensité lumineuse subie par l'image projetée. Encore, Le résultat est impressionnant et on peut dire qu’il a résolu les difficultés., dit le co-directeur de Playmodes.

D'autre part, compte tenu du caractère unique de l'espace et de ses exigences de positionnement, Les supports du projecteur devaient être spécialement conçus par Playmodes et fabriqués par une entreprise de menuiserie métallique. "A d'autres niveaux, il y avait certainement de nombreux défis", souligne Maduell., puisqu'une très grande précision de cartographie interne est requise et que le support des peintures originales est morphologiquement différent de l'original, avec lequel le jeu de mise en correspondance des domaines comportait une forte dose de développement de techniques spécifiques pour atteindre le résultat escompté., en tenant compte du fait que Playmodes devait fournir au studio d'animation un modèle 2D d'un espace 3D concave ».

Cette installation cartographique est permanente et fonctionne chaque fois que l'église est ouverte au public.. En haute saison, la vidéo, dix minutes, joue toutes les trente minutes, tandis qu'en basse saison, il se joue à la demande, pour sauver la vie de tout le système.

En ce sens, Il s'agit d'une installation pionnière en Espagne en termes d'utilisation permanente du vidéo mapping dans des éléments de haute valeur historique et touristique.. "Nous sommes fiers d'avoir participé au développement d'un projet de ce type avec un haut niveau de qualité et de solidité - souligne Maduell -. « Cela a été un défi important car les caractéristiques de cette cartographie étaient beaucoup plus exigeantes et complexes que d'autres projets que nous avons réalisés précédemment ».
