Afin de rénover technologiquement et donner de nouvelles utilisations à son auditorium, les responsables du gratte-ciel de Madrid ont confié l’approvisionnement, équipement, intégration et mise en œuvre du système audio, vidéo et éclairage de ces spécialistes de l’audiovisuels.

Auditorium de la tour de Cepsa TBA Earpro

La tour de Cepsa, un des bâtiments plus hauts en Espagne, avec 249 mètres de hauteur, 56 000 mètres carrés de bureaux et 116 000 traducir, est l’un des bâtiments emblématiques qui composent la « skyline » de Madrid ainsi que trois autres tours qui se trouvent aussi le quartier des affaires de la capitale

Conçu par Norman Foster, a un auditorium où audiovisuel intégrateur Tour de TBA Il a réalisé le projet d’installation d’audio, de vidéo et de systèmes d’éclairage, dans lequel EarPro Il a collaboré.

Auditorium de la tour de Cepsa TBA Earpro

Le projet a été élaboré conformément aux nouvelles exigences que les responsables a voulu donner à l’auditoire, puisque l’installation précédente était devenue obsolète, comme une plus grande utilisation de l’espace pour les présentations de produits, conférences de Presse et la tenue de tables rondes, des concerts et télévision défini.

Avec ces prémisses et prenant en compte les caractéristiques architecturales de l’espace et de sa capacité (environ 250 sièges), tour TBA a développé un projet complet, avec la collaboration de Earpro, qui comprend un nouveau système de son, d’éclairage et diffuser la capture vidéo compatible.Auditorium de la tour de Cepsa TBA Earpro

Système d’éclairage

Pour s’adapter aux nouvelles utilisations de l’Auditorium, a été choisi un composite dirige les projecteurs et système d’éclairage mobile Led de type fresnel. L’ensemble des éléments vous permet d’adapter l’éclairage aux différents événements, sans devoir manipuler les projecteurs ou à monter et descendre les bâtis de la même chose.

D’éclairage avant repose sur le déplacement des têtes de Martin, et la Performance Viper (qui, avec ses lames vous permettent de couper la lumière, s’adaptant à tous les besoins) et le profil de Quantum, comme ainsi que dans la Led s’allume fixe fresnel type ACME TS-150.

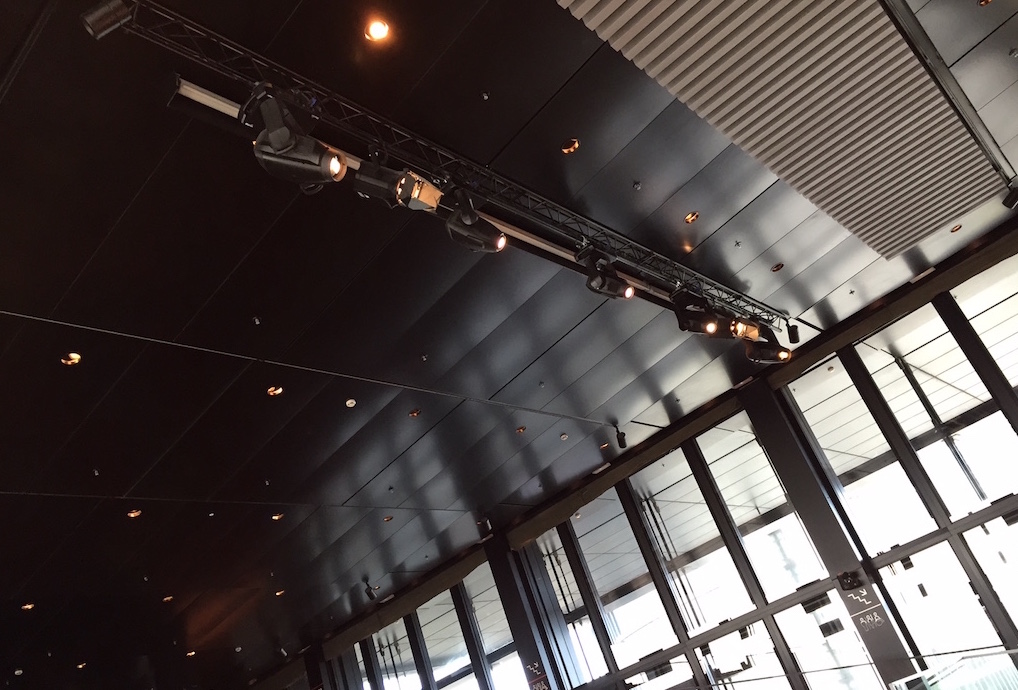

Auditorium de la tour de Cepsa TBA EarproCe système d’éclairage a été installé dans une poutre transversale, située sur la quatrième rangée de sièges de l’auditorium, afin qu’elle recouvre toute la surface de la scène dans différentes applications.

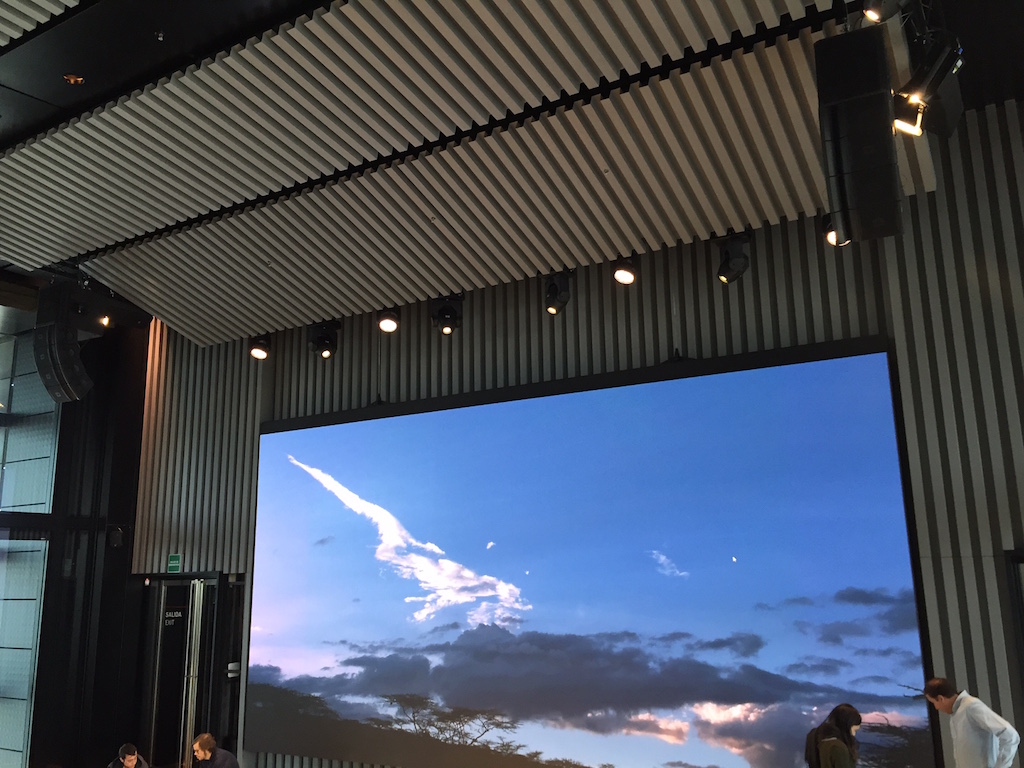

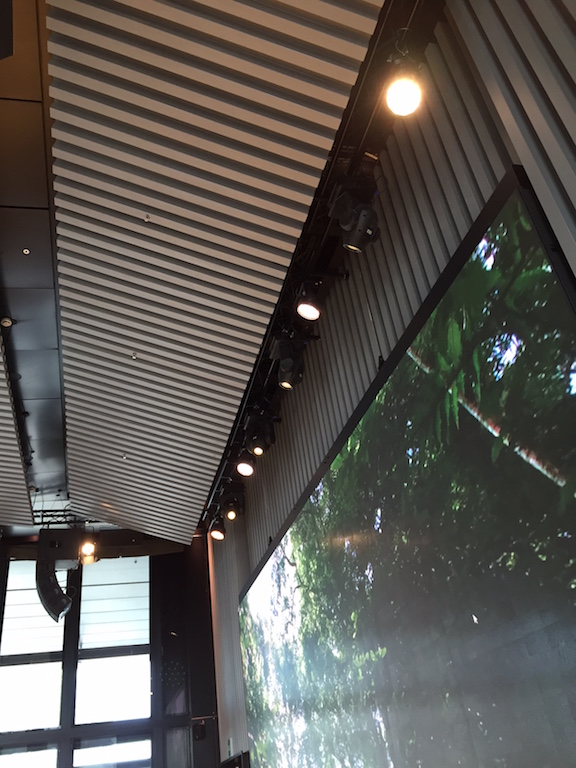

En outre, éclairage a été complété avec des structures secondaires, situés des deux côtés de la scène et à la hauteur de la deuxième rangée de sièges, avec l’installation de lyres Martin Quantum profil et projecteurs à Led fixés fresnel type ACME TS-150. Arrière d’éclairage ou « contre » est choisi pour passer Mac Aura XB et MH-1, également de ce fabricant.

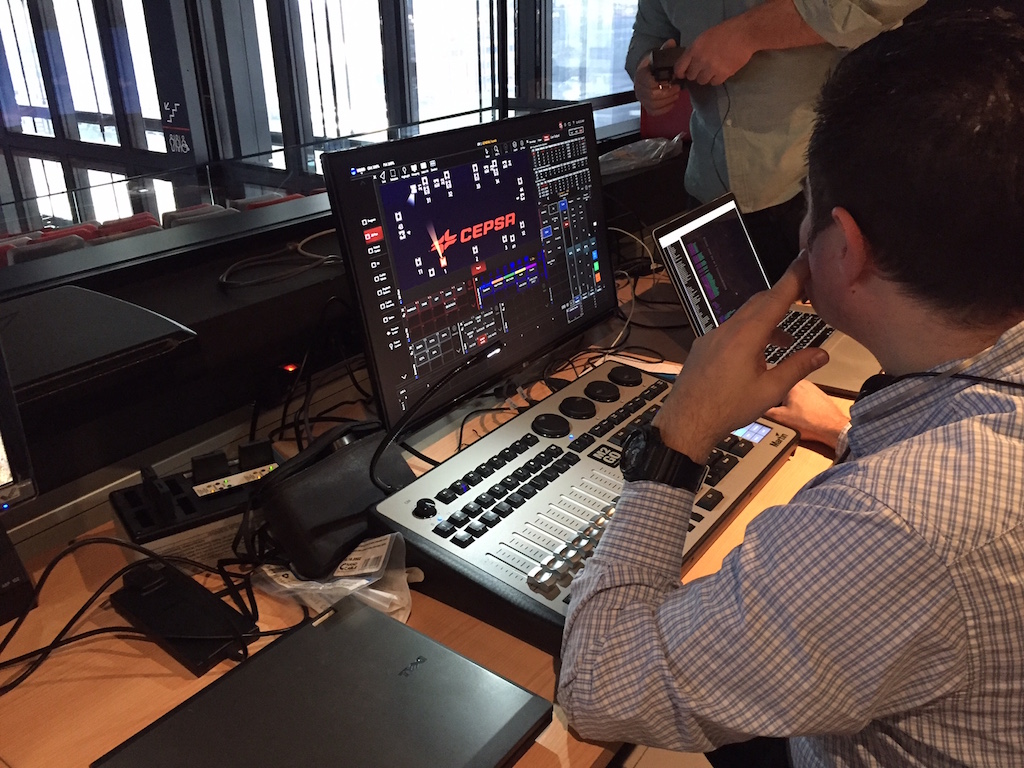

Contrôle de l’éclairage est basé sur un système de Martin M2Go pour leur haute performance et facilité d’utilisation, avec des paramètres prédéfinis enregistrés, selon les différentes configurations de l’espace, pour lequel a donné un séminaire de formation pour les opérateurs du contrôle.

Système audio

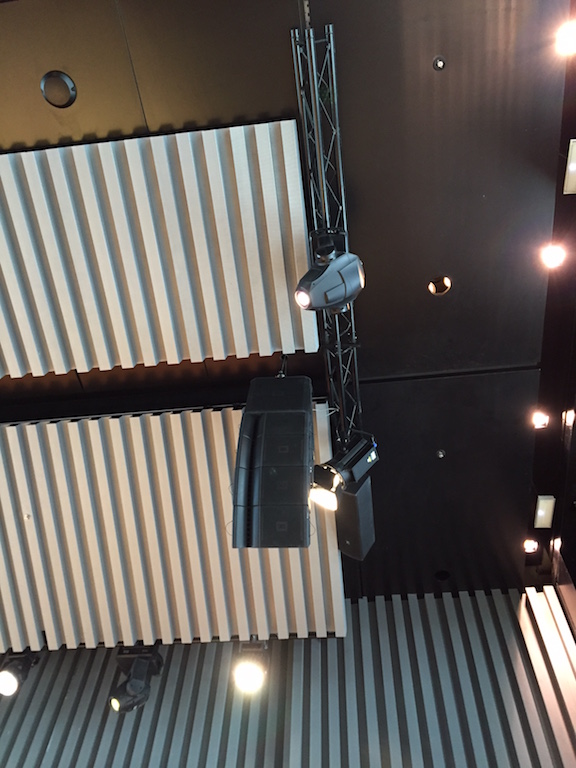

Auditorium de la tour de Cepsa TBA EarproLe nouveau système de son Auditorium a comme système principal de deux ligne-tableau mixte de courbure constante de l’entreprise JBLcomposées chacune de quatre haut-parleurs pleins gamme VRX928LA et deux caisson de basses VRX915S, alimenté par étapes Couronne XTI4002. Afin d’assurer une audience régulière dans les premières rangées de sièges zone hectares ont été installés deux côté-remplissages compact JBL AC 2895, également alimenté par une phase XTI2002 de la Couronne.

La part de mélange et de traitement du signal de microphone a été résolue avec un système de mélange automatique numérique Shure SCM-820 Dante, qui garantit une qualité optimale du son et l’intelligibilité de la parole avec un minimum d’intervention des opérateurs.

Le processus DSP et le routage de signaux se fait avec un système BSS Londres BLU-806 Dante. Pour gérer des signaux différents a été constituée une console de mixage numérique Soundcraft Interprète 2, équipé d’un MSB étape-box, également de ce fabricant, pour faciliter la connectivité en sortie sur la scène. L’architecture principale de signaux est fait numériquement Dante.

Dans la section sur les micros ont été installés Microflex unités sans fil ainsi que des systèmes sans fil de la ferme modèle Shure ULX-D.

Auditorium de la tour de Cepsa TBA Earpro

Système vidéo

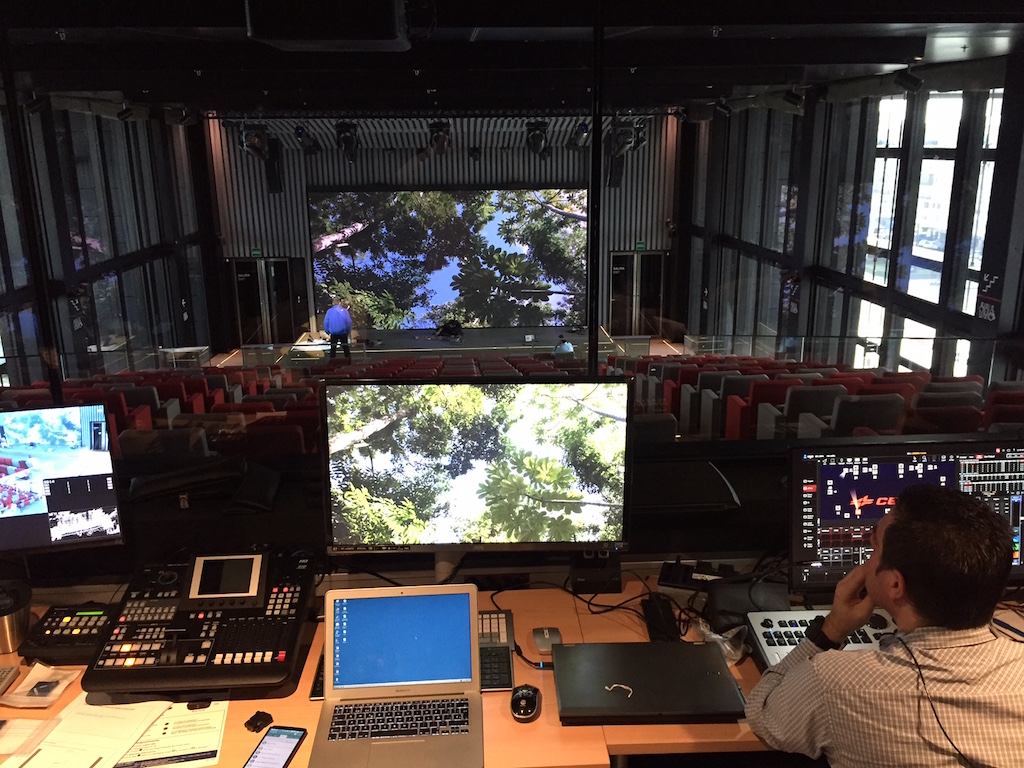

L’auditorium a trois caméras dernière génération motorisée FHD Panasonic AW-HE130K et deux caméras portables de l’AG-AC160A, aussi ce modèle de fournisseur. Caméras sont contrôlés au moyen d’un mélangeur AW-RP50E et une multi-vue mélangeur HMX100 de ce fabricant.
