Le musée Miraikan de Tokyo met à jour Geo-Cosmos avec la technologie AJA

Le dernier renouvellement de cette exposition du Musée national Miraikan des sciences émergentes et de l'innovation intègre un écran 1.500 lentes de luminosité. La technologie a été intégrée à son cœur AJA pour garantir des couleurs riches, bon éclairage et vidéo fluide.

Tout comme la Terre, les musées changent constamment. Attirer de nouveaux visiteurs et les fidéliser nécessite des expositions accrocheuses et des mises à jour régulières des installations existantes..

Avec cette idée en tête, le Musée national Miraikan des sciences émergentes et de l'innovation (Miraikan) de Tokyo ouvert en 2001 son installation sphérique de la Terre Géo-Cosmos, qui a depuis été renouvelé trois fois. Ce dernier rehausse l'expérience du visiteur du musée avec une exposition de 1.500 lentes de luminosité, une plage dynamique élevée (HDR) et fréquence d'images (HFR), et une large gamme de couleurs (WCG).

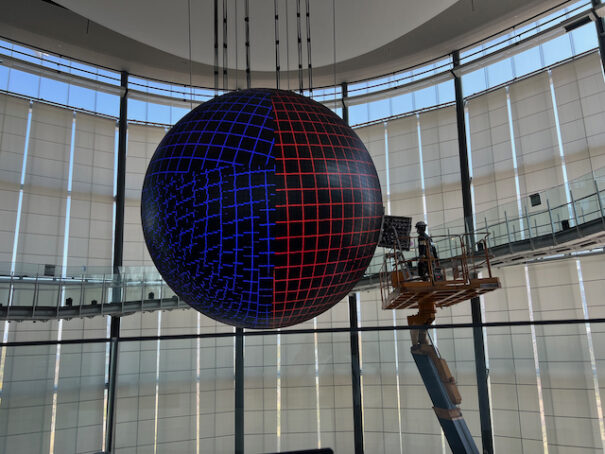

Plus que 70 experts d'une coentreprise formée par Miraikan, Dentsu, Mitsubishi Électrique, GK Tech et Go and Partners ont collaboré sur le projet, ce qui signifiait le remplacement de 10.362 Panneaux de dispositifs d'affichage à LED et développement d'un nouveau système audio, vidéo, graphiques et contrôle. L'équipe a construit la solution avec la technologie AJA en son cœur pour garantir des couleurs riches, bon éclairage et vidéo fluide.

La nouvelle Géo-Cosmos montre la planète de manière plus réaliste que les expositions précédentes, avec des images et des vidéos vibrantes qui captent l'attention des visiteurs. Son objectif est de faire la lumière sur les enjeux environnementaux actuels, comme le changement climatique, et aider les visiteurs à mieux comprendre leur impact.

Nouveauté de l'exposition : des images de nuages ​​obtenues à partir de données photographiques de satellites météorologiques qui visualisent l'apparence en constante évolution de la Terre.. Une division des images d'arrière-plan du fond de carte illustre les changements de couleur saisonniers., y compris les fluctuations des glaces polaires et de la végétation.

“Geo-Cosmos est un projet avec un but et combine l'art et la science”, explique Tsuyoshi Go Hotta, producteur exécutif et technicien en chef de Go and Partners. “Entre conditions météorologiques anormales causées par le réchauffement climatique et interférence des écosystèmes, la terre atteint un point de rupture, et le nouveau Geo-Cosmos représente ces changements d'une manière facile à comprendre”.

Miraikan savait que la rénovation nécessiterait une compréhension approfondie des dernières spécifications vidéo en matière de production de contenu et d'intégration de systèmes.. Avec une large base de connaissances techniques et une équipe qui se démarque par ses idées innovantes, Go and Partners s'est avéré être l'entreprise idéale pour ce travail.

“En parlant avec l'équipe Miraikan, Nous savions que la technologie SDR conventionnelle ne serait pas suffisante pour un projet comme celui-ci.. Représenter avec précision les nuages ​​qui pèsent sur la Terre, les champs de glace couvrant l'Arctique et l'Antarctique et la fluctuation de la luminance des nuages ​​nécessiteraient une plage dynamique élevée”, dit Go Hotta. “Travailler avec le HDR peut s'avérer difficile, car le contenu ne se présente souvent pas comme prévu en raison des différences d'intention du créateur et de l'environnement de production.. La technologie derrière elle est complexe et très peu de produits fonctionnent comme prévu, C'est pourquoi nous sollicitons l'aide des équipes de l'AJA”.

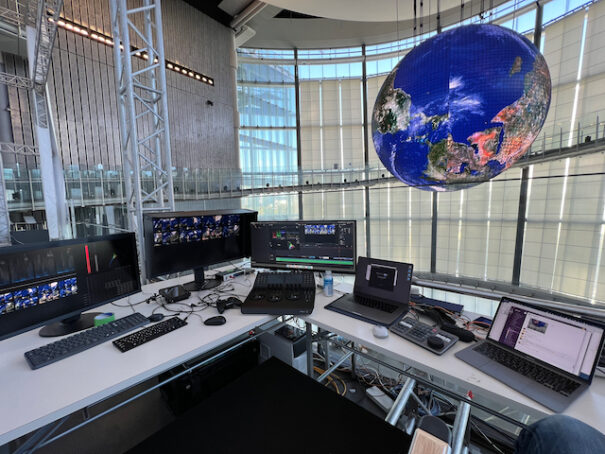

AJA FS-HDR était essentiel pour permettre aux artistes d'apporter des corrections subtiles au contenu dans l'environnement de projection. L'équipe créative a profité de ses fonctions de correction fine et de préréglage pour échanger des images contre du contenu et ajuster les images selon les besoins en fonction des variations de luminosité ambiante dans l'environnement du musée..

“FS-HDR et le reste de nos équipements AJA adaptés au cahier des charges de notre projet, tout en nous offrant la stabilité et la fiabilité nécessaires au travail; en plus, le SDK du développeur nous a fait gagner du temps”, dit Go Hotta.

Le nouveau Geo-Cosmos prend en charge la lecture 8K de fichiers vidéo à partir d'un enregistreur/lecteur avec cette résolution. Le contenu est produit sous forme de fichiers d'images fixes OpenEXR à une résolution de 6,204.×3.102, HDR (HLG ou PQ), Enregistrer 2020, 59,94 Hz.

Le Poste de travail HP Le système convertit les images fixes en une disposition de panneau Geo-Cosmos avec une résolution 8K et les transforme en vidéo HEVC .MP4 8K (H.265). Suivant, utiliser un logiciel d'application informatique, l'audio est ajouté au fichier HEVC (H.265) .mp4, qui est transféré sur un enregistreur-lecteur 8K développé avec Astrodesign. La sphère reproduit la moitié supérieure de l'image 8K, et deux sorties SDI 4K à liaison unique passent par un routeur PENSEZ 1616-122G.

Les deux sorties KUMO sont alimentées dans deux convertisseurs AJA FS-HDR HDR/WCG équipés de modules SFP (HDBNC-2TX-12G), qui émettent quatre signaux Quad Link 3G-SDI.

Le signal audio SDI intégré est émis à partir d'un canal KUMO séparé et envoyé à un démultiplexeur. Les moniteurs 4K UHD connectés au KUMO sont utilisés pour le contrôle de la qualité vidéo. Huit sorties de signal 3G-SDI du FS-HDR sont converties en fibre, sont envoyés vers la sphère via fibre optique et, enfin, sont affichés sur le panneau LED.

Geo-Cosmos prend en charge la lecture vidéo en streaming à partir de connexions externes, comme un ordinateur portable haut de gamme. Pour ce cas d'utilisation, le signal HDMI d'un PC externe est émis en 4K UHD (59,94 Hz ou 29,97 Hz) avec une projection cylindrique équidistante de 10 morceaux, 4:2:2, Enregistrer 2020, HDR (luminosité maximale de l'écran 1500 lentes), projection cartographique.

Les signaux HDMI d'un PC externe sont transmis à une carte de capture HDMI AJA KONA sur une station de travail HP., sont convertis en placement de panneau dans le poste de travail et en sortie via une carte E/S AJA KONA 5 sur deux canaux 4K SDI (2ET), qui sont ensuite introduits dans le KUMO.

“Le monde évolue rapidement, et des installations de pointe comme Geo-Cosmos seront bientôt monnaie courante dans les musées du monde entier. Cependant, Travailler avec ces outils pour amener l’expérience des visiteurs de musée vers de nouveaux sommets nécessite une agilité et une flexibilité maximales., que fournissent les solutions AJA », conclut Go Hotta.
