Extron impulsa el aprendizaje en el nuevo West Quad de Kenyon College

Los sistemas de control, audio, DTP y AV sobre IP de NAV Pro de Extron están facilitando la formación y la colaboración en la ampliación que se ha realizado en el Kenyon College, integrada por tres edificios que se encuentran en el campus West Quad.

Kenyon College es una universidad de Artes Liberales ubicada en la cima de una colina en Gambier (Ohio). Rodeada de paisajes de belleza natural, esta institución de 200 años de antigüedad se encuentra entre las 25 mejores universidades de la Ivy League. La más reciente incorporación a este prestigioso campus es el West Quad, compuesto por tres nuevos edificios de varias plantas, mejorados con tecnología audiovisual de Extron.

Uno de los edificios del West Quad es Oden Hall, dedicado a las ciencias sociales interdisciplinarias. Cerca de él se encuentra Lowell House, que alberga las áreas de admisiones y ayuda financiera en la planta baja, y espacios de aprendizaje tradicionales y únicos en los niveles superiores. Cada edificio tiene cuatro plantas.

Flanquean la estructura principal del West Quad, la vanguardista Biblioteca Chalmers. Este edificio sirve como centro neurálgico para la investigación de pregrado, además de ofrecer orientación académica y profesional.

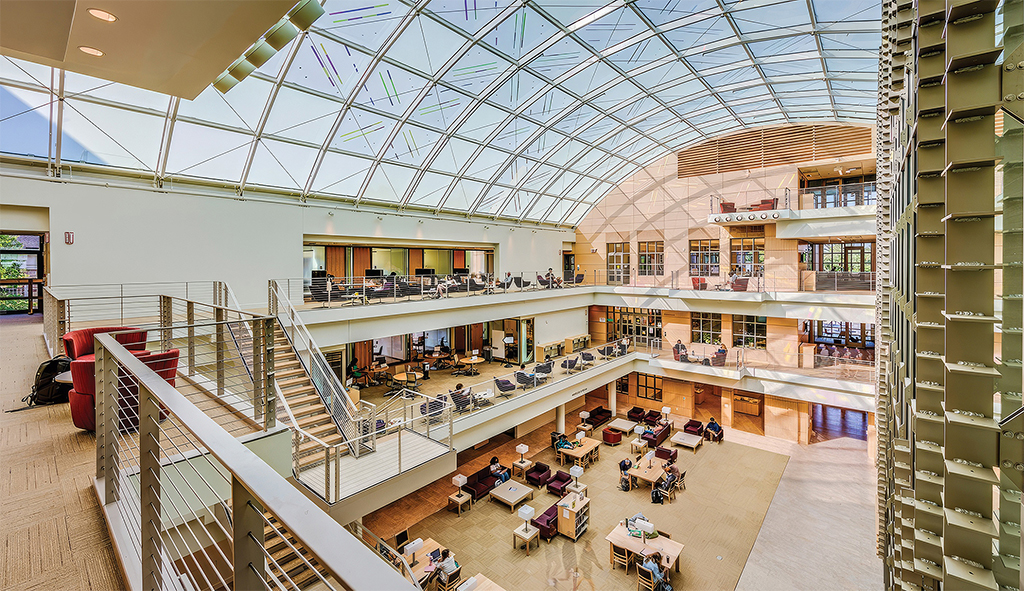

Si bien visualmente tiene la misma altura que Oden Hall y Lowell House, la biblioteca cuenta con dos sótanos y cuatro plantas sobre rasante, que incluyen un atrio central que se abre a cada planta.

Aprendizaje y colaboración

Los espacios del West Quad incluyen aulas de aprendizaje activo, inmersivas y tradicionales, salles de conférence, laboratoires, ateliers, salas de conferencias y reuniones, y espacios para presentaciones, desde estudios hasta grandes salas de conferencias.

Cada edificio requería sistemas audiovisuales flexibles y de calidad profesional para un conjunto selecto de funciones básicas y especializadas en una amplia variedad de entornos. Los espacios debían ofrecer la posibilidad de conectarse para compartir recursos y aumentar el número de personas.

Los componentes audiovisuales tuvieron que estandarizarse para los demás edificios del campus, con diversas funciones adicionales en ciertas salas. Los requisitos del sistema abarcaban desde presentaciones en la sala con control intuitivo hasta espacios conectados y adicionales.

Le conectividad HDMI y USB para dispositivos móviles también era obligatoria en los tres edificios. Estas conexiones digitales, así como la alimentación, estarían disponibles en atriles, credenzas, mesas, paredes o suelos, según la sala.

Cada sala debía incluir al menos un système de projection en el techo o una pantalla de pared. Se dispondría de una amplia colección de pantallas montadas en carritos móviles para aumentar la visibilidad cuando se solicitara.

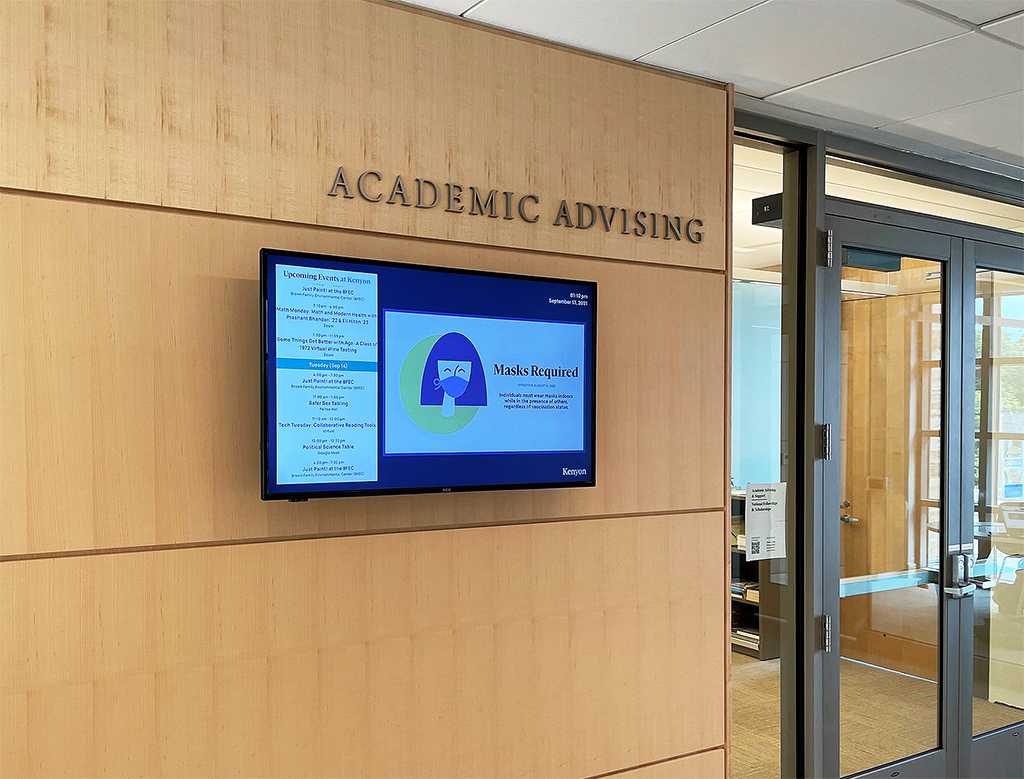

Otros requisitos incluían la posibilidad de usar buscapersonas y señalización digital en cada edificio. Pour le contrôle, el uso de la misma interfaz de sistema o de diseños de pantalla similares permitiría al profesorado, al personal y al alumnado moverse fluidamente entre salas sin necesidad de asistencia del departamento de informática.

Previendo un uso intensivo del West Quad, la instalación tuvo que proporcionar datos de ocupación de salas locales y programar espacios individuales o grupos utilizando el software del sistema de reservas existente en el campus.

Enfin, la instalación debía ser ampliable sin necesidad de reemplazar los componentes del sistema existente. La futura expansión del sistema permitiría conectar salas y edificios adicionales. En plus, se buscaba integrar el mismo equipo para acelerar los plazos de expansión, así como para ayudar a la universidad a gestionar los costos y optimizar el mantenimiento del sistema.

Kenyon College contrató a NV5 para el diseño del sistema y a Radiant Technology para la integración. Trabajando juntos, acordaron que los diseños se basarían en diversas tecnologías Extron, incluyendo NAVPro AV sobre IP, DTP y control.

Extron NAVPro AVo IP, DTP y control

En todo el West Quad, les systèmes Extron NAV Pro AV sobre IP conectan las salas a través de la red del campus, y sus soluciones de Commutation AV ofrecen vídeo de calidad con un sonido nítido y un funcionamiento intuitivo.

Kenyon mantiene equipos de presentación en más de cien aulas, así como en otros espacios de aprendizaje y reuniones. Estos sistemas AV incluyen uno o más ordenadores, al menos un sistema de proyección de vídeo o una pantalla grande, y conectividad AV, disponible en paredes y mobiliario.

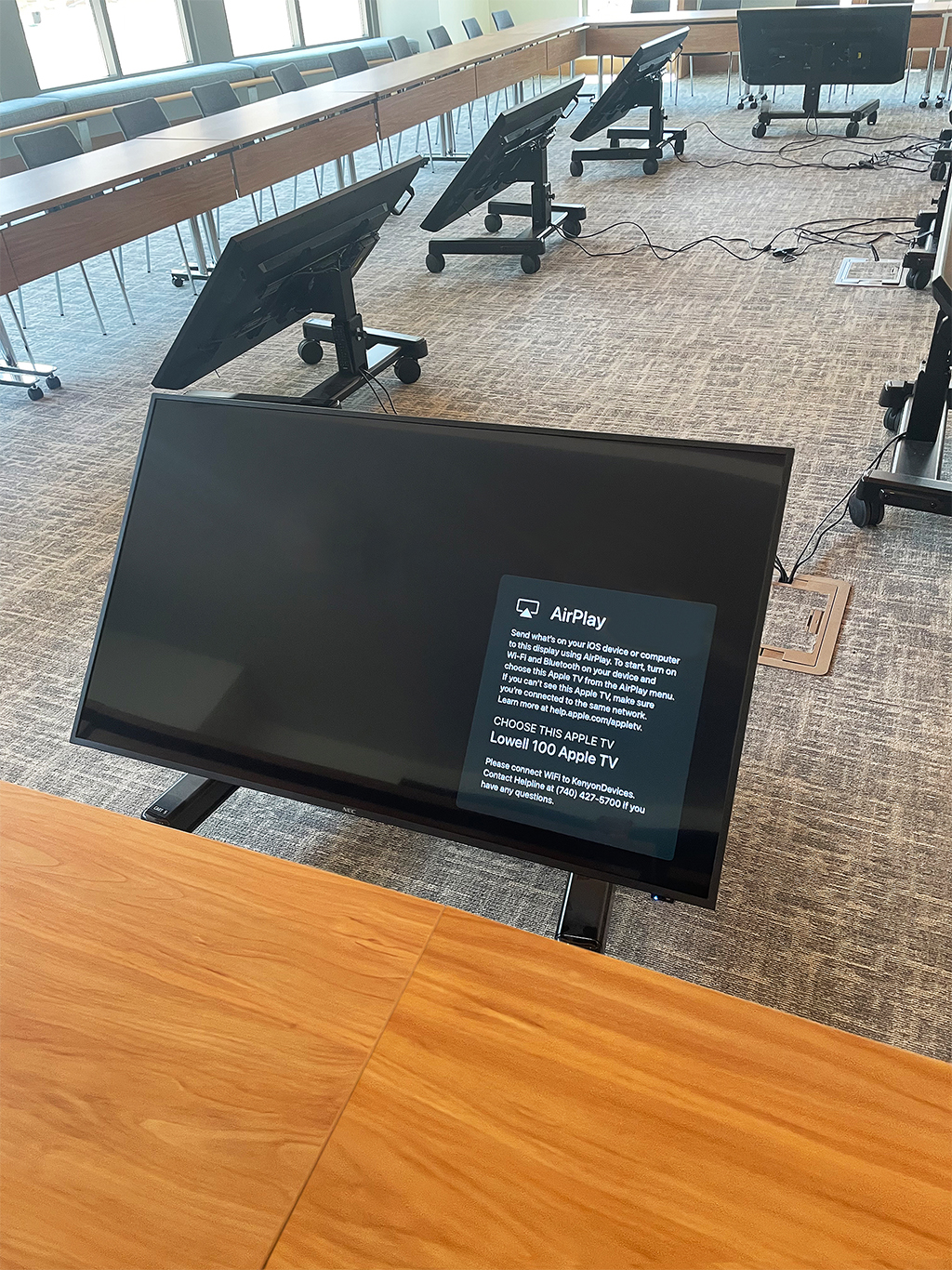

Muchas salas están equipadas con fuentes adicionales, como un reproductor multimedia óptico, una cámara de documentos, uno o más monitores con lápiz inteligente, cámaras web y Apple TV con proyección de pantalla. Los componentes del sistema AV suelen estar alojados en un rack local.

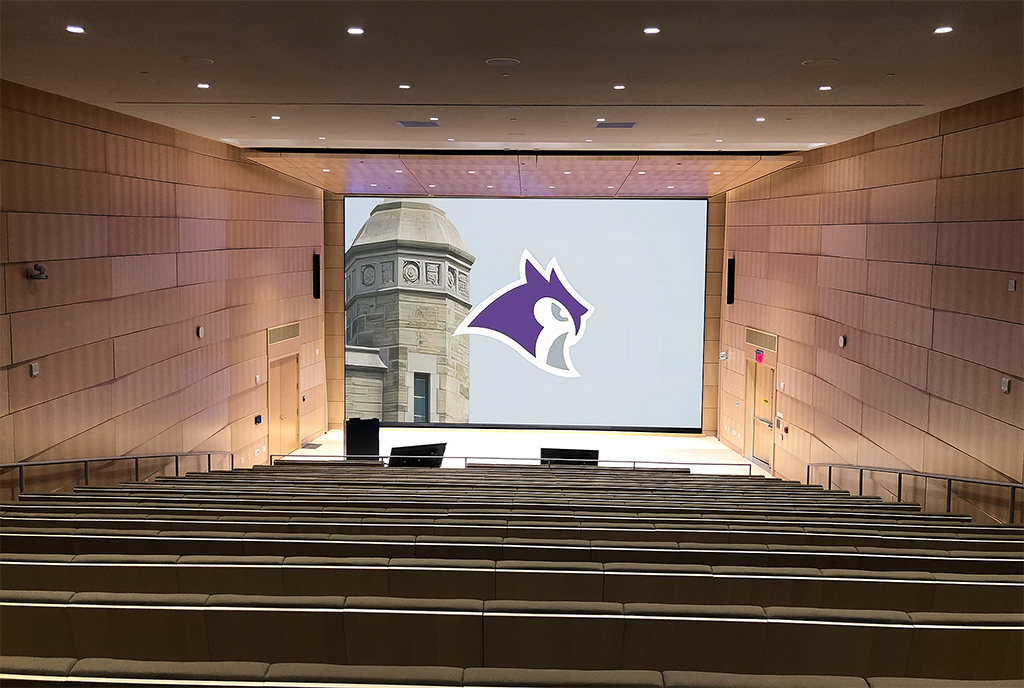

Algunas de las salas con necesidades específicas incluyen el auditorio del Oden Hall y diversas salas de presentaciones y seminarios en los tres edificios. Otro espacio similar es el estudio de grabación de presentaciones de la Biblioteca Chalmers, que requería capacidades como inicio de grabación automatizado y control ambiental.

Estos sistemas audiovisuales permiten la distribución seleccionable de vídeo y audio para présentations en direct y mesas redondas, donde las señales de los micrófonos y el audio del programa se pueden enrutar mediante AES67 au Dante rouge para su distribución.

Si bien los usos varían según el edificio y el espacio, la flexibilidad y fiabilidad de los sistemas Extron permiten que los mismos tipos de productos admitan una amplia variedad de entornos y cumplan con los requisitos tecnológicos.

Sistema NAV para la distribución de contenidos

Se seleccionó el sistema NAV Pro AV sobre IP de Extron por su óptima flexibilidad, integridad de señal y escalabilidad de vídeo en una solución de alto rendimiento.

En cada sala y espacio, Los codificadores y decodificadores de escalado NAV se conectan a conmutadores locales, y los decodificadores distribuyen el contenido a la resolución nativa de cada dispositivo de visualización. La distribución del espacio de aprendizaje cambia con frecuencia; donc, los puntos de conexión NAV están instalados en todas las salas. Los puntos de conexión se encuentran en paredes, suelos y muebles.

L'auditorium, las salas de seminarios y los espacios de presentación ofrecen la misma flexibilidad, utilizando más productos y opciones de conexión estándar.

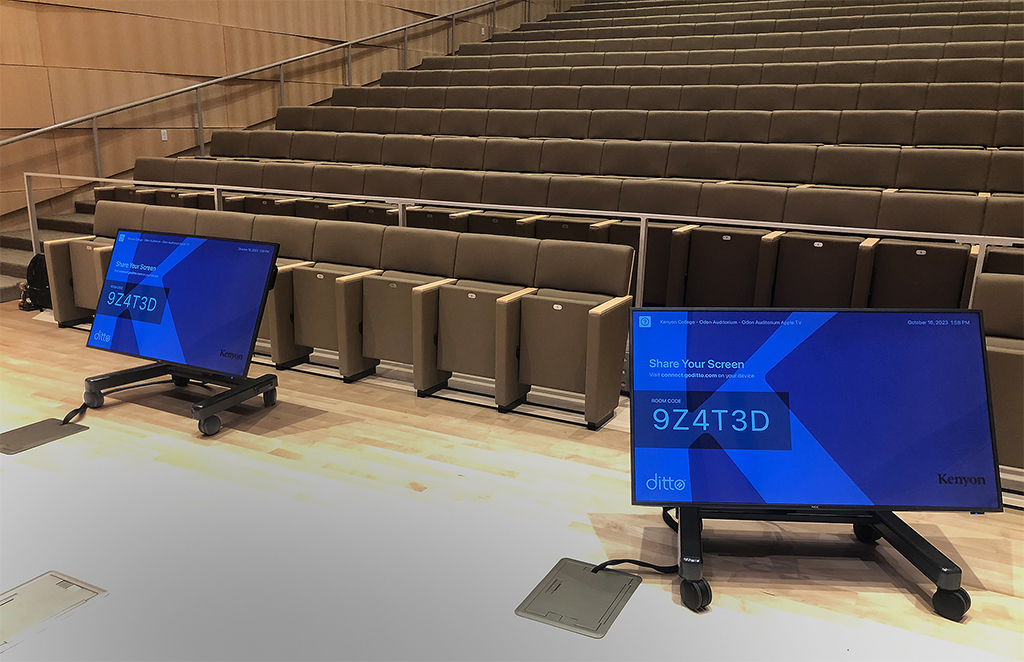

Los terminales NAV adicionales admiten pantallas auxiliares en carros móviles y proporcionan conectividad AV para dispositivos personales, como la computadora portátil de un presentador invitado o los equipos de audio y vídeo que traen los panelistas.

Para facilitar el acceso a los estudiantes, varias salas y espacios están conectados mediante el sistema NAV. Par exemple, una presentación en el auditorio puede compartirse con salas de reuniones y presentaciones secundarias. En plus, los eventos populares que se celebran en el espacio de Colecciones Especiales de la Biblioteca Chalmers pueden enviarse a varias aulas, lo que permite a los estudiantes compartir la experiencia. Incluye contenido presentado, transmisiones de cámara en directo y audio.

Sonido en vivo y programado

El diseñador del sistema en NV5 seleccionó los procesadores DSP de la serie DMP Plus de Extron combinados con amplificadores de potencia de la serie XPA para las instalaciones en salas, afirmando que estos productos agilizaron las operaciones de mezcla para el instructor y el mantenimiento para el equipo de soporte.

Los modelos seleccionados incluyen hasta doce canales de suppression de l'écho acoustique (AEC) o Dante. La AEC garantiza calidad de sonido durante conferencias, presentaciones y archivos. Para enrutar un canal Dante en lugar de una entrada local de micrófono/línea, le función FlexInput del mezclador procesa el audio de dispositivos compatibles con Dante. Esto permite incorporar las funciones de DSP, incluyendo AEC, para los canales Dante entrantes.

Control y programación

El control intuitivo del sistema AV se realiza mediante diversas pantallas táctiles TouchLink Prok en diversos tamaños y formatos. Se montan en atriles, paredes u otros muebles y ofrecen una interfaz de usuario personalizada para cada espacio.

Las pantallas táctiles funcionan en conjunto con un Processeur de contrôle IP Link Pro de Extron que supervisa y controla el sistema AV. Algunas facilitan el control del entorno, como la iluminación de la sala, las persianas o los elevadores y pantallas de los proyectores.

Algunos procesadores de control incluyen la actualización LinkLicense para la interfaz de usuario, que permite que los dispositivos personales funcionen como interfaz de control principal del sistema audiovisual. El profesorado y el personal valoran esta opción de control flexible.

Para gestionar las reservas de espacios, se ha instalado un panel de reserva de salas TouchLink, facile à utiliser, en el exterior de la puerta. Profesores y personal pueden consultar la disponibilidad de salas en tiempo real y reservar el aula, la sala de reuniones o el espacio para presentaciones siguiendo las instrucciones en pantalla.

Los paneles de reserva de salas TouchLink de Extron se conectan directamente al calendario y sistema de reservas de la universidad. El equipo de integración utilizó el software Room Agent de Extron, instalado en sus ordenadores, para configurar los paneles de reserva de forma rápida y sencilla.

El equipo de soporte de Kenyon se encuentra en las primeras etapas de la integración de GlobalViewer Entreprise de Extron para la monitorización y el control remotos del sistema en todo el campus.

Captura de presentación

Entre los singulares espacios del West Quad, la Biblioteca Chalmers cuenta con el estudio colaborativo digital. Se trata de un estudio de grabación de presentaciones con un solo botón para grabar y almacenar en una memoria USB proporcionada por el usuario.

Et procesador multimedia de streaming de la serie SMP de Extron es el núcleo del sistema de grabación AV. C'est, junto con los demás componentes del sistema AV, se instala en el aparador. En la superficie del aparador se encuentra un panel de control remoto de Extron, diseñado para la serie SMP. El panel incluye los botones de grabación/inicio y detención, así como los de pausa y marca de capítulo. También incluye la entrada USB.

El proyecto multifase West Quad de Kenyon se completó en aproximadamente tres años, desde la construcción y la licitación hasta la puesta en marcha del sistema en los tres edificios. Los sistemas NAV y DTP, así como otros productos Extron, funcionan según lo especificado. El personal y los estudiantes utilizan la tecnología tal como la administración universitaria la había previsto y Radiant Technology la proporcionó con Extron.

Kenyon College está utilizando sus nuevos edificios del campus con tecnología avanzada para plasmar su enfoque de resolución de problemas desde múltiples perspectivas, interdisciplinariamente para crear conexiones.

Equipamiento de Extron instalado:

• NAV E 101: Codificador HDMI 1G Pro AV sobre IP.
• NAVSD501: Decodificador de escalado 1G Pro AV sobre IP para HDMI, Ethernet et USB; y NAVSD-101: Decodificador de escalado HDMI 1G Pro AV sobre IP.
• Navigateur: Administrador de sistemas Pro AV sobre IP.
• SMP 351: Procesador de medios de transmisión H.264.
• SW HD 4K Plus: Conmutadores HDMI 4K/60 con monitorización y control Ethernet.
• Extensor USB Plus Serie D: Extensor de par trenzado para periféricos USB: placas de pared estilo decorativo.
• DTP2 211: Transmisor/receptor HDMI DTP2 4K/60 con audio integrado. DTP HWP 4K 231 D: Transmisor/receptor HDMI de placa de pared estilo decorador: 70 métros. PAO HDMI 4K 330: Transmisor/receptor HDMI – 100 métros.
• Cable Cubby 100 US: Cajas de acceso a cables para conectividad AV y alimentación.
• DMP 128 Plus C AT: Procesador ProDSP 12×8 con AEC y Dante. DMP 128 Plus AT: Procesador ProDSP 12×8 con Dante. DMP 44 LC: Procesador de matriz digital 4×4.
• MPA 601: Amplificador mono 70/100 V – 60 watts.
• XPA 2001-70V: Amplificador mono de 70 V y 200 watts.
• TLS 525M: Panel de programación TouchLink de 5″ para montaje en pared. TLP Pro 1025M: Panel táctil TouchLink Pro de 10″ avec support mural. TLP Pro 1025T: Panel táctil TouchLink Pro de sobremesa de 10 pouces.
• IPCP Pro PCS1: Procesador de control de dispositivos y alimentación IP Link Pro. IPCP Pro 360: Procesador de control IP Link Pro. IPCP Pro 555: Procesador de control IP Link Pro con LinkLicense para actualización de interfaz de usuario. IPCP Pro 255: Procesador de control IP Link Pro.
• RCP 101 UE: Paneles de control remoto para productos de la serie SMP, Flex55 y módulos EU.
• NBP 106 D: Panel de botones de red con 6 botones – Placa de pared estilo decorativo.
• MLC Plus 100: Controlador MediaLink Plus.
• Controlador de matriz USB Plus: Para periféricos USB.
