新しい制御技術を病院市場に適用

手術室そのものから, 病院のコントロールセンターからなど, 手術室のリソースに対してあらゆる制御を実行できます, HDビデオの録画と再生, 手術室の予定と対話し、システム内のあらゆる機器の故障をリアルタイムで検出することもできます。.

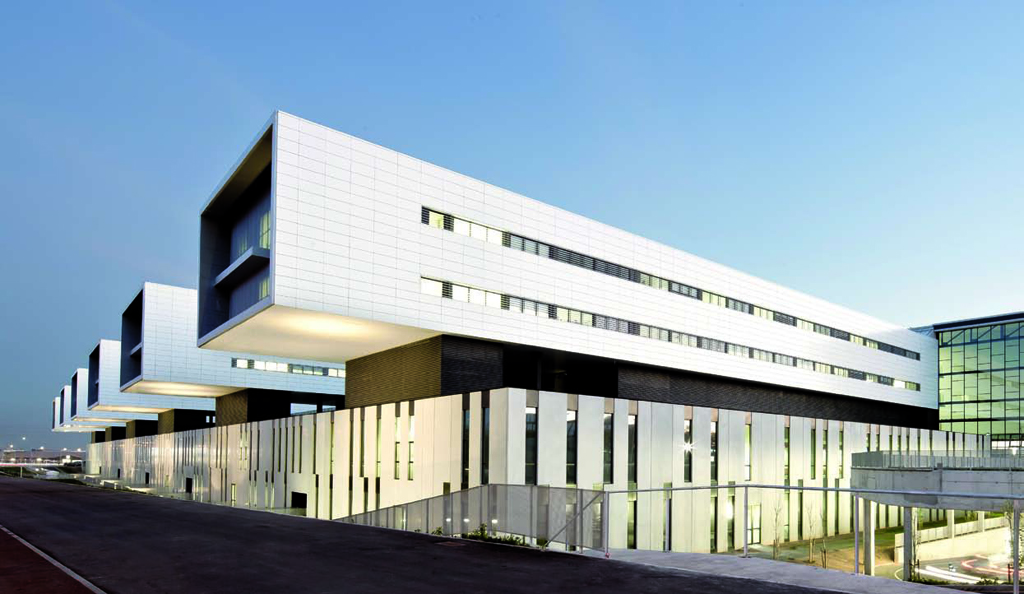

AMX イベリア は、デジタル コンテンツを管理する機能を追加することで手術室を制御および監視することを目的として、タラゴナのサン ホアン デ レウス病院で包括的な手術室管理プロジェクトを開発しました。, リソースと部屋の予約. このため、病院管理者は AMX に制御プロジェクトを委託しました。, また、望ましい結果を達成するために不可欠なソリューションとして Vision2 と RMS を追加します。. 目的は、手術室のリソースに対するあらゆる制御を手術室自体と病院のコントロール センターの両方から実行できるようにすることです。, 高解像度でのあらゆるコンテンツの録画または再生, 手術室の議題を参照して対話し、システム内のあらゆる機器の故障をリアルタイムで検出することもできます。.

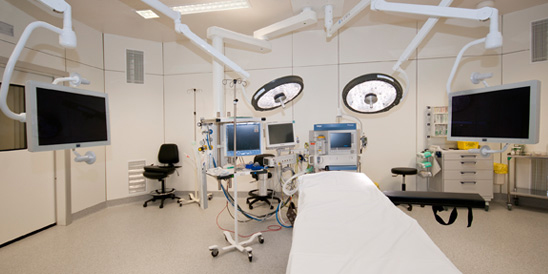

システムは以下で構成されています 6 最新の医療機器と手術機器を備えた手術室, 他にも追加する予定です 4 同じ機能をさらに搭載. 各手術室には、 4 あらゆるビデオ信号を表示するためのモニター, ワイヤレスマイクシステムと増幅された音声, 3 内視鏡検査を含むカメラ, コンテンツ管理用PCとカメラ内蔵医療用ランプ. さらに、ビデオ会議や Vision2 によるコンテンツ記録など、すべての手術室に共通のシステムがいくつかあります。. これらすべての要素は、さまざまな AMX システムを通じて制御および統合されます。.

コントロール

各手術室内では、医療チームは、TPI によって管理される医療グレードのタッチ ディスプレイを介して制御にアクセスし、コントロール パネルを表示してビデオ信号をプレビューすることができます。. この作業を容易にするために、手術室を即座に構成する一連のプリセットが設計されています。, また、手術室自体とまったく同じ位置に機器が配置されるフロアプランを制御することで、あらゆる変更を行うことができます。. AV ソースと宛先を選択できます, ローカル コンピュータを制御し、V2 および RMS に対してアクションを実行します。.

HDSDI とファイバー分配

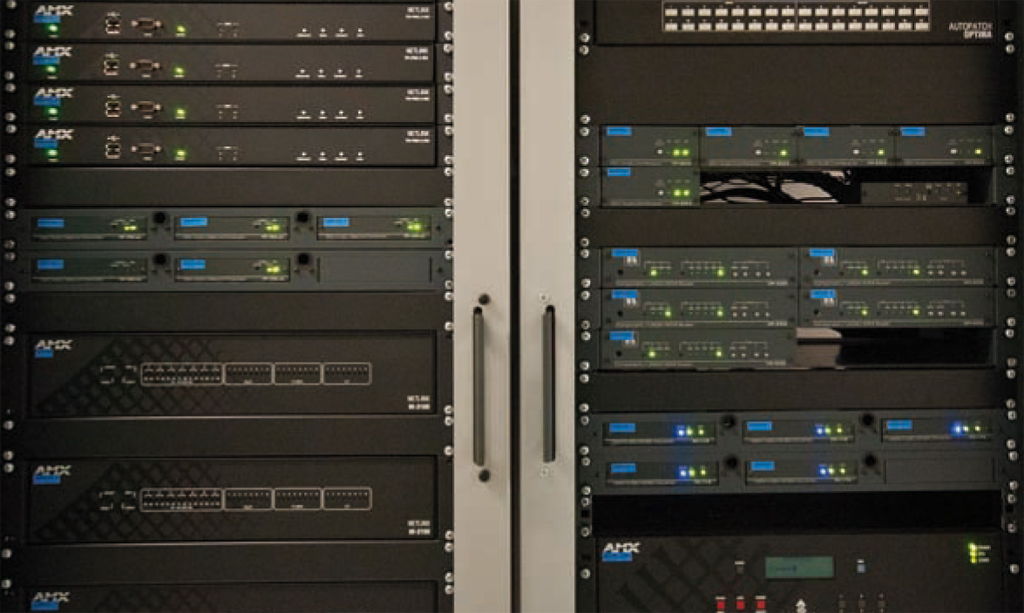

映像信号の配信には、あらゆるディスプレイで優れた品質を発揮し、あらゆる信号を HD で記録できることを目的として、HD-SDI 信号が使用されます。. 使用されています 2 プロジェクトによって設定されたすべての要求と要件を満たす 32×32 Modula シリーズの AMX Autopatch マトリックス. オーディオ管理は 2 つの 16×16 AMX Autopatch Optima マトリックスを通じて行われます。. さらに、マルチモード光ファイバー技術を使用して、手術室のラックから手術領域の外にある制御センターに信号を伝送します。. この転送は、AV 信号の完全な配信を保証する DGX ファイバーの送信機と受信機を使用して実行されています。.

ビジョン2

手術室統合における差別化要素として, Vision2 は、室内にあるタッチ パネルからあらゆる操作を記録し、その内容をカタログ化する機能を提供します。. ユーザーが録音用のデータを入力します, 操作のカテゴリと種類, そして、病院内のどこにでも送信できるようになり、手術が完了したらオンデマンドで閲覧することもできるようになります。. V2 の多用途性により、強力なデータ検索ツールを使用して、手術室の PC 自体でこれらのコンテンツを参照したり表示したりすることができます。.

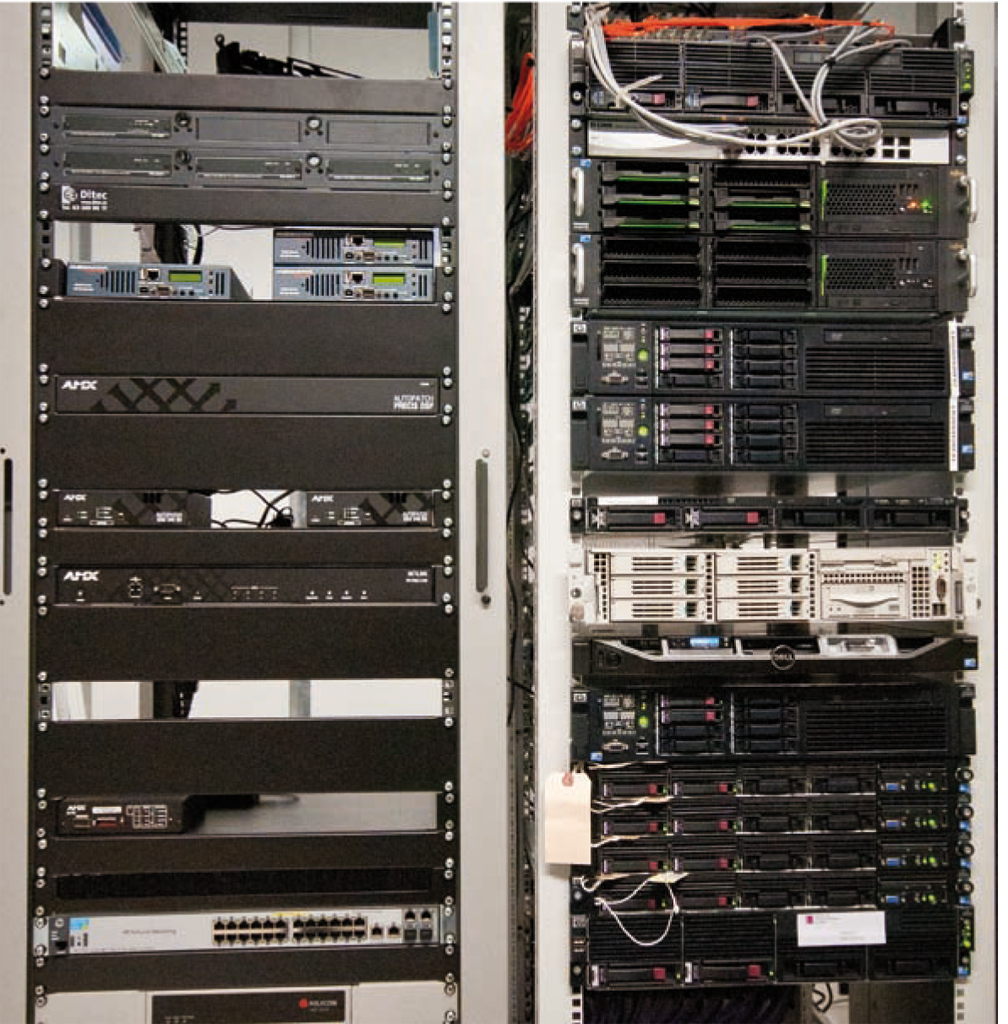

このシステムは、長期間にわたる複数の同時録画に対応できる大容量のストレージ容量を備えており、この容量は新しい追加のハードドライブを含めることによって簡単に拡張できることも考慮されています。. Netlinx と V2 の統合は完了し、あらゆる医療環境内でのコンテンツの管理と記録に独自の機能を提供します。.

リソース管理スイートとの統合

RMS を使用すると、すべての制御機器のステータスをリアルタイムで監視し、特に手術領域には医療従事者以外の人が簡単にアクセスできないことを考慮して、予防保守タスクを実行できます。. さらに、部屋を予約すると、手術室の使用時間、部屋の初期構成と割り当てられたリソースを効率的に管理できます。. 予約情報は手術室パネルとアクセスディスプレイの両方に表示されます。.

コントロールセンター

TPI を介してコントロール センターが実装されており、すべてのビデオ信号を監視し、プロジェクトに設置されている各機器を制御できます。. RMS および V2 PC 信号も TPI を介して表示および制御され、システム管理者があらゆるシステム リソースにアクセスできる単一の制御点を提供します。.

プロジェクトの要件

このプロジェクトの必須要件として AMX が提供する保証の 1 つは、含まれるすべてのシステムがスケーラブルであり、必要に応じて拡張できることです。. これは、管理された手術室の数を拡張できることを意味します, オーディオ信号とビデオ信号の数の増加, コンテンツ管理システムのサービスと能力、およびこれらすべての新しいニーズへの RMS の適応. クライアントは、自社のシステムが成長ニーズに合わせて進化できることを知っています。.

施設内にある設備

手術室とコントロールセンターの制御

• 8 NI-3100
• 1 NI-700

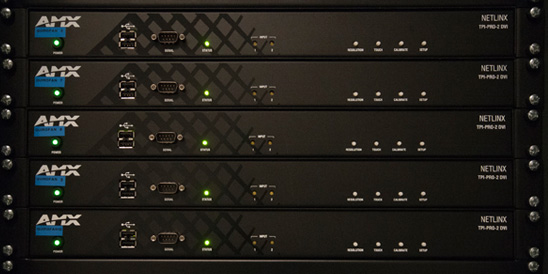

• 1 TPI-PRO-4-DVI
• 6 TPI-PRO-2-DVI

AV配信

• 2 AVS-MD-3232-HD0
• 2 AVS-OP-1616-007
• 2 AVB-TX-DGX-DVI-SC ファイバー
• 2 AVB-RX-DGX-SC ファイバー-DVI

ビジョン2

• 1 V2アーカイブ
• 4 V2-ライセンス-レコード
• 4 V2-ライセンス-ライブ-MPEG
• 1 V2-ライセンス-製品-MPEG
• 1 V2 アーカイブ-LS
• 1 V2-ライセンス-50LIVE
• 4 HD エンコーダー 779-S-HD (ケーブルタイム)

手術室の予約管理

• 1 NSS-RMSSV
• 6 NSS-RMSACL
• 6 NSS-RMSSCL



お客様: レウスのサンジョアン大学病院

プロジェクト優勝者: AMX イベリア

コンサルタント: イダイア・インテグラシウス

インテグレータ: ダイテックコミュニケーションズ, SL.
