JVC プロフェッショナル SuperLolux テクノロジー, 試験へ

JVC プロフェッショナル IP カメラに組み込まれている新しい Super Lolux CMOS センサーの開発には大きな課題がありました, この記事では同社の技術部門が詳しく分析しています.

ビデオ監視セクターは近年、重要な変化を経験しています, IPネットワーク用CCTVカメラの急速な進歩の結果, 誰のパフォーマンス, 効率とパフォーマンスは継続的に改善されています. しかし, 絶対に, これらのデバイスの開発ラインの 1 つは、その容量と機能スペクトルを最大化することでした。.

この最後の側面は常に重要な課題でした, それは CCD センサーからのクラシックカメラの進化であることと、, ほんの数年前まで, エンジニアは、D1 または 720p 解像度の H264 でエンコードされた IP カメラを設計するという目標を追求しました。. 現時点で, CCTV カメラはコンパクトで非常に効率的なデバイスになりました, 「知性」の能力をシステムに結合する (ビデオ分析) そして自律運転. その上, これらのデバイスにはビデオ管理機能がすでに組み込まれています (システム VMS), SDHCカードで思い出を伝える, システムサーバーの役割を引き受けます.

専門家がCCTVカメラに何を備えるべきかを一般的に定義しようとするとき, 主な要素は優れたパフォーマンスです, 高品質の画像をキャプチャして再現する機能, 昼も夜も, そしてユーザーは「サーバータスク」から完全に独立して動作するタイプのカメラを重視しているということ; この傾向は、まさに一体型オールインワンカメラのコンセプトのロードマップを示すものです。.

問題: 暗い場所での画質が悪い

しかし, 対応する修正を行い、新たな進歩の基礎を築くためには、このような技術開発の長所と短所を再考することが重要です。. のようなブランドにとっての重要な問題 JVCプロフェッショナルザ: 「理想的なカメラに求められる特性とは何か」 持っている?」

ユーザーに質問し、CCTV カメラに対する需要を分析すると、「ユニバーサル」デバイスに対する明確な志向が見られます。, いかなる状況でも鮮明で明るい画像を撮影できる, 内蔵の VMS システムと完全に調和した結果が得られます。; 昼夜を問わず機能することを忘れずに, 霧の中や困難な環境条件下では (雨, 雪). 要約すれば: それぞれの状況に適応するカメラモデル.

現在のほとんどの 1080p カメラは、明るく詳細な画像を提供できます。, でも夜の画像は, 頻繁, 品質が悪い、そして, したがって, VMS システムの分析が困難になる. これは、デバイスの 2 つの最も重要なパラメータ間の相互依存の結果です。: 感度と解像度, お互いに影響し合うもの.

同じサイズのイメージセンサーを搭載, ピクセル数が多いチップは、より高い解像度を提供できます。. しかし, 光感度が低い, 各ピクセルが吸収する光エネルギーの量は少ないため、. したがって, 画素数の少ないチップ (より大きな) 低い解像度で作業する, ただし、各ピクセルがより多くの光を吸収するため、感度が向上します。. シーンに十分な照明があると仮定すると, 上で説明したことは小さな役割しか果たしません。, したがって, 照明が不十分なシーンも同じ理由で大きな問題を引き起こす可能性があります.

良いアプローチは、解像度と感度の間の妥協点を見つけることです。, 特に貧弱な信号の増幅を考慮すると、, 高解像度とはいえ, 必然的に騒音が増加します. 1080p の解像度はすでに市場で求められているため, 照明や感度パラメータを改善するという決定は、従うべき義務的な傾向のようです.

照明の改善

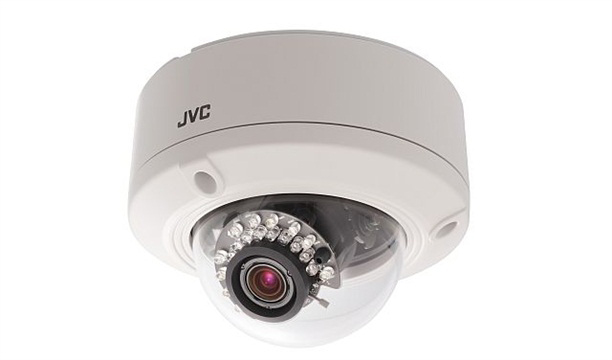

「闇に光をもたらす」ために, 施設内で IR 赤外線スポットライトを使用するか、カメラに直接統合された IR ダイオードを使用するのが良い解決策です。. 多くの専門家は、高品質の IR スポットライトを使用することが夜間画像を撮影する唯一の解決策であると考えていますが、, 他のユーザーは統合型 IR LED を備えた 1080p カメラを選択します, 設置が簡単なだけでなく、コストも安くなります.

ただしデメリットもあります, 近距離での露出オーバーなど (例えば, 人々の顔のクローズアップ); 比較的短い範囲; 雨の状況で現れる副作用; 昆虫の攻撃, 等. いわゆる「スマート」IRダイオードにもかかわらず, これらの望ましくない影響をある程度まで軽減することができます, 相対的には改善されているにもかかわらず、, IR 照明に基づくどちらのソリューションも、コストとエネルギー消費の点で欠点があります。.

感度の向上

赤外線技術にはまだ長い道のりがありますが、, JVC Professional は、暗い照明の下で作業しなければならないという問題を回避できる新しいコンセプトを開発しました。. 上記の理由により、, 近年、複雑な「フリーサイズ」のカメラ システムの開発に多額の投資が行われています。, そしてまさにこれが、JVC エンジニアが基本的なパラメーターを再分析する動機となったものです。, 良いカメラを作るために重要なこと.

光に対する感度の向上を重視することです. このようにして、カメラ全体に焦点が戻ります。, 「光感度」という要素に着目. 問題の核心はイメージセンサー技術にある, つまり, 非常に光に敏感なチップの開発においても、優れた結果が得られるはずです, 霧の状況でも.

必要な手段を持っていること, JVC のエンジニアは、統合型 IR 照明を備えたカメラの設計に注力してきました。, しかし、あなたのサポートが必要なのは「実際の」状況でのみです。 0,0 ルクス, フラッシュの使用が必要になる場合. 対応する実験室分析とマルチチャンバーテストにより、製品はまだ存在しないという結論に至りました, そして既知の開発さえありません, こういったご要望にお応えできるのは.

Elセンサー CMOS Super LoLux

従来のビデオセンサーでは必要な結果が得られなかったため、, 新しいセンサーの設計は、この業界の数人の専門家によってサポートされたオプションでした. 新型Superlolux CMOSセンサーのソケット構造を採用, JVC は 2 つの世界の長所を組み合わせることに成功しました: クラシックなCCDセンサーのグリッドベースと先進的なCMOSセンサーのソケット構造の利点.

台座配置の概念により、使用可能なピクセル領域のサイズが大幅に増加します。 (感度にプラスの影響を与える), 一方、古典的なセンサーの典型的なグリッド配置により、ピクセル数を減らす必要はなくなりました。. これらすべての結果が Super LoLux CMOS センサーです. 新しいセンサーのもう 1 つの利点は、水平および垂直の回転軸です。, 光学強化の最適化が可能 (後方焦点/側面までの距離) 機械的な不均衡による強化の損失を意味するものではありません。.

しかし, このセンサーは高性能 1080p カメラのコンポーネントの 1 つにすぎず、JVC は Super LoLux CMOS センサーの要求に合わせた新しいエンコーダーの設計に多大な投資を行ってきました。; 新しい騒音低減技術の開発において, CLVIテクノロジーの実装において (クリアロジックビデオインテリジェンス), 革新的な進歩により、光の利用率が向上し、霧や霞の状況でのディテールの強調が最大で向上します。 40%, 多くの場合、それが無駄な労働システムと「完璧なビジョン」を備えた労働システムとの区別を確立する可能性があります。 .

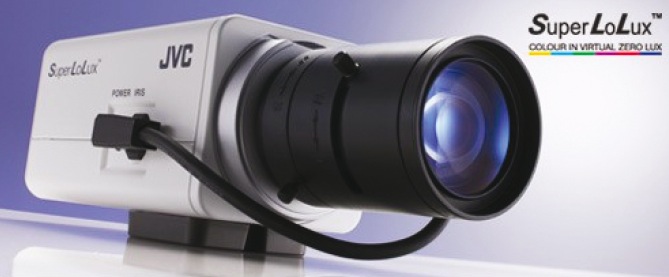

得られた結果は納得以上のものです: Super LoLux CMOS センサー, 上記のテクノロジーと組み合わせることで、, JVC の一連の Super LoLux HD IP カメラで、わずかな時間で取得したカラー画像と使用可能な白黒写真を再現できるようになります。 0,3 1080p解像度でのルクス.
