Extron en Universidad Appalachian State

El centro de grabación de vídeo de la Belk Library en la Universidad Appalachian State cuenta con la conmutación, の分布と制御 エクストロン.

Extron en Universidad Appalachian StateBelk Library and Information Commons es un centro de actividad que abre sus puertas a más de un millón de visitantes al año. ライブラリ, que forma parte de la Universidad Appalachian State (ノースカロライナ州) conserva una rica y única colección, desde objetos de la historia Apalache hasta tecnología de vanguardia. Entre las instalaciones técnicas de la biblioteca hay una sala de grabación de vídeo en la que estudiantes, profesores y personal pueden crear presentaciones y clases en vídeo, gracias a la trecnología de エクストロン.

La sala es un autoservicio donde los usuarios crean vídeos en directo de presentaciones y clases universitarias. Pueden mostrar diapositivas de PowerPoint y apoyos visuales en un dispositivo de visualización de pantalla plana; se pueden poner delante de un escenario con pantalla de inserción verde; escribir en una pizarra de luz con o sin superposición de imagen; o grabar entrevistas y discusiones en grupo frente a un pequeño escenario.

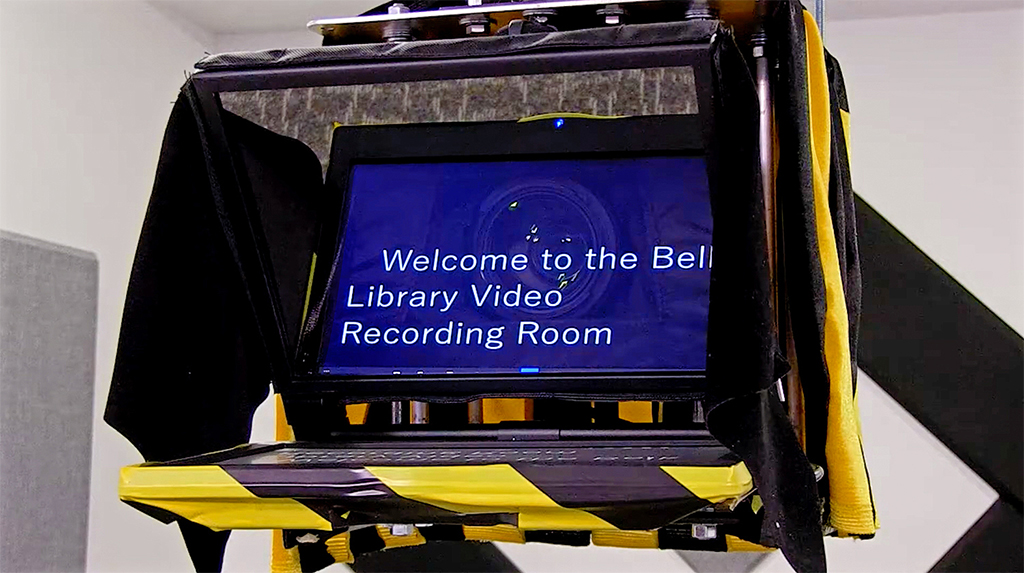

Hay disponible un teleprónter para ayudar a los presentadores a recordar su texto. A través de una intuitiva interfaz de pantalla táctil se configura la sala y se puede comenzar a grabar. El sistema se apaga automáticamente cuando se ha terminado la grabación.

“La Appalachian State tiene una larga asociación con Extron por sus necesidades AV, por lo que naturalmente acudimos a ellos para el equipamiento de conmutación, 流通, control y captura de sesiones de formación de la sala de grabación de vídeo”, について 説明 します Bryan Estel, especialista de soporte tecnológico de la Appalachian State University, Belk Library & Information Commons.

Extron en Universidad Appalachian State

Sencillez de manejo

La sala de grabación de vídeo tenía que ser fácil de operar y accesible para los usuarios sin conocimientos técnicos. Esto demandaba mucha creatividad en el diseño y trabajo duro por parte de los equipos internos de soporte tecnológico AV y medios digitales de la Belk Library, quienes concibieron, diseñaron y crearon las instalaciones, además de darle soporte y mejorarlas constantemente.

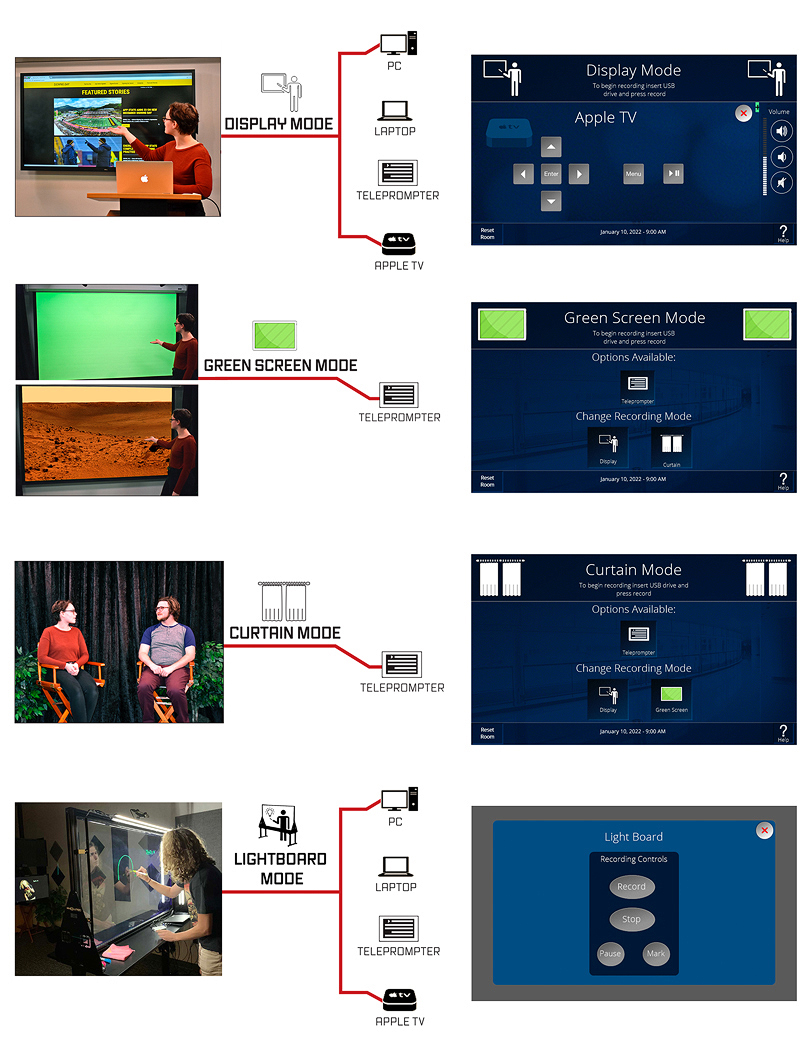

Este espacio soporta cuatro modos de grabación, fácilmente configurables desde la pantalla táctil: 陳列, Green Screen, Curtain y Lightboard.

Display permite al dispositivo de visualización de pantalla plana del escenario mostrar material del programa desde un ordenador de escritorio, un ordenador portátil o un reproductor multimedia para Apple TV. Green Screen proyecta un campo verde en la pantalla de proyección del escenario para inserción de croma con una imagen de fondo detrás del presentador. Curtain es una configuración en el escenario con una cortina como fondo detrás del presentador para grabar entrevistas. 前の, Lightboard permite al presentador grabar mientras realiza anotaciones sobre una superficie de cristal para escribir que puede utilizarse como pizarra blanca o superponerse a una imagen de vídeo de fondo sobre la que el presentador puede anotar. Los tres modos en el escenario incluyen la opción de utilizar el teleprónter de la sala.

Configuración automática

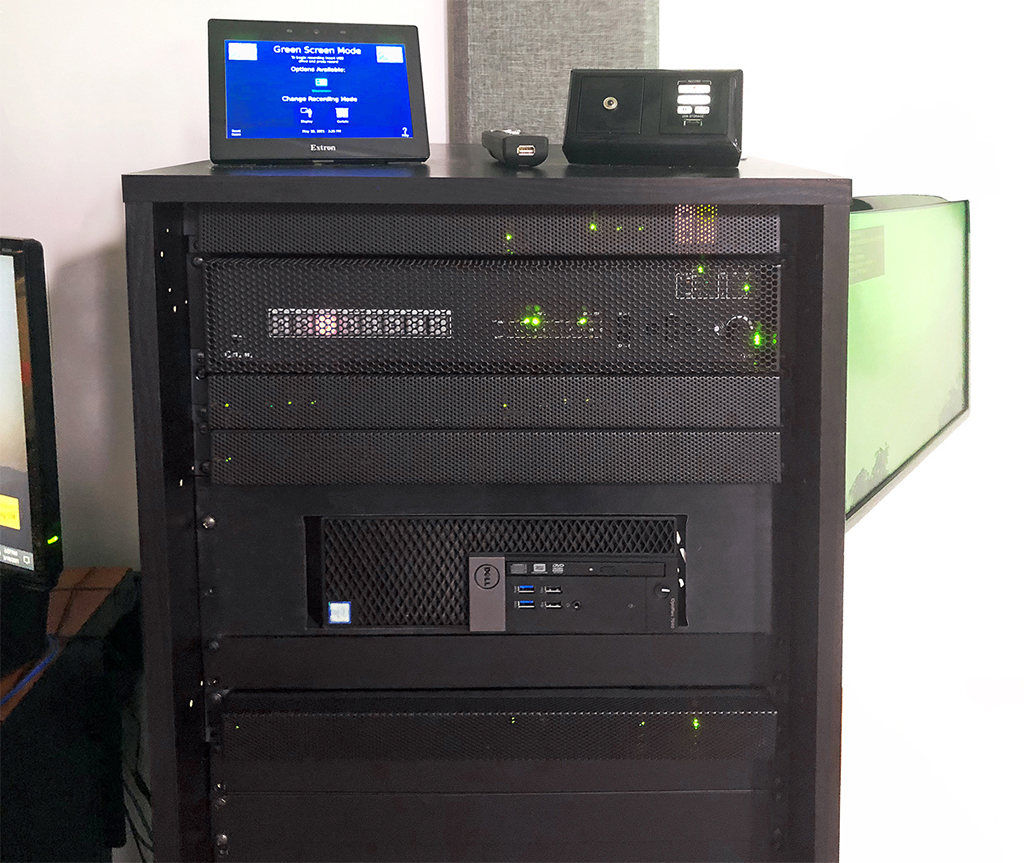

Extron en Universidad Appalachian Stateシステム IN1608 xi IPCP SA con un procesador de control integrado es el conmutador y controlador AV principal. Los usuarios eligen un modo de grabación utilizando las interfaces gráficas de usuario personalizadas de la pantalla táctil creadas para cada modo.

Las selecciones de modo se llevan a cabo en una pantalla táctil TouchLink Pro TLP Pro 725T の 7 pulgadas durante las presentaciones en el escenario o en una pantalla táctil TLP Pro 525M 5から″ durante las presentaciones con la pizarra de luz.

Las funciones de control incluyen configuración del sistema AV, apertura y cierre de las cortinas del escenario, subida y bajada de la pantalla de proyección, encendido y apagado de las luces del escenario, y apagado del sistema de climatización durante la grabación para minimizar el ruido de fondo.

Todo esto ocurre de forma automática dependiendo del modo de grabación seleccionado. Las GUI de las pantallas táctiles se crearon con GUI デザイナー, un software de diseño de Extron para interfaces de usuario.

Extron en Universidad Appalachian State

Enrutado de la señal AV

El material de presentación proviene del ordenador de sobremesa de la sala, Apple TV o el portátil de un participante. La fuente es enrutada al dispositivo de visualización adecuado por el conmutador IN1608 xi según el modo de grabación que el usuario seleccione.

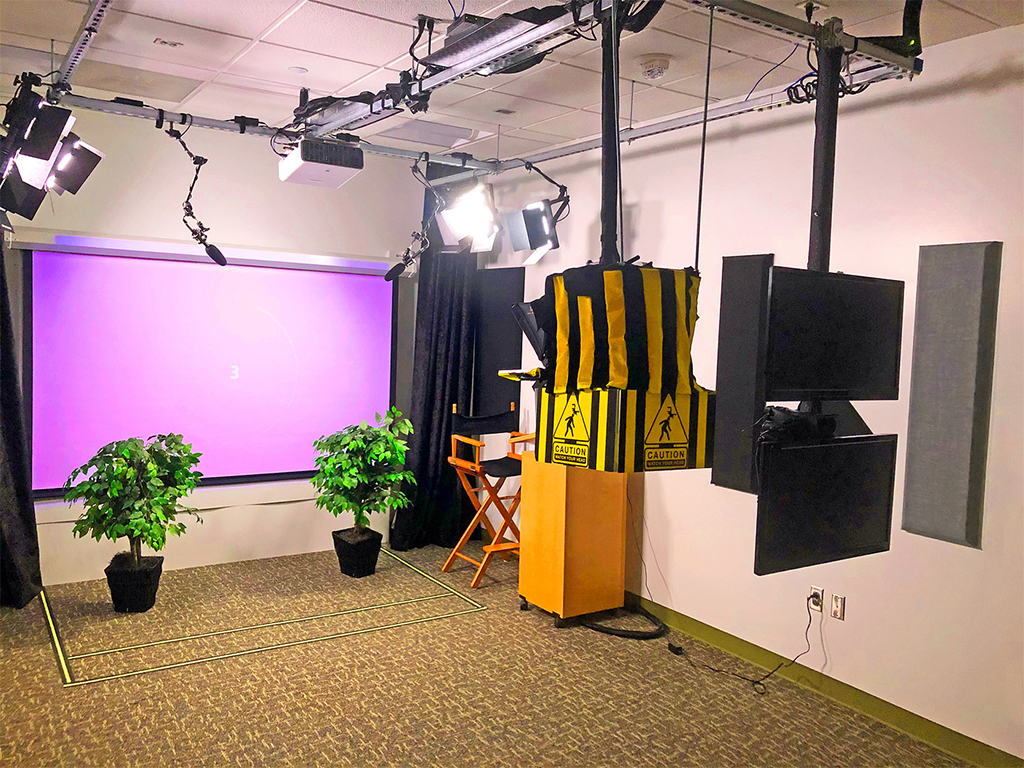

Entre los dispositivos de visualización se incluyen uno de pantalla plana interactivo de 70 pulgadas en el escenario, un proyector láser que apunta a una pantalla en el escenario, otra plana detrás de la pizarra de luz de cristal, dos monitores de referencia y un teleprónter.

Todos los dispositivos de visualización reciben las señales de entrada a través de cables de par trenzado que se conectan a los receptores DTP 4K 330 Rx.

Los transmisores y receptores USBエクステンダープラス proporcionan la conexión de la interfaz interactiva entre la pantalla de 70y el ordenador de la sala. Los presentadores utilizan un control remoto de RF para pasar las diapositivas y controlar la velocidad de desplazamiento del teleprónter.

En Green Screen Mode, la pantalla del proyector se baja automáticamente y el proyector láser la ilumina en verde, lo que permite insertar una imagen de fondo durante la postproducción.

Las presentaciones en directo junto al material de presentación mostrado en los dispositivos de visualización son capturados por las dos cámaras de la sala, que se encuentran, una en el escenario y la otra en la pizarra de luz. Los micrófonos del escenario y de la pizarra de luz recogen las voces del presentador y el audio procedente de los altavoces del dispositivo de visualización.

Los micrófonos transmiten el sonido a las cámaras, que embeben el audio en sus señales HDMI de salida. El audio y vídeo de la cámara correspondiente es enrutado por un conmutador SW2 HD 4K HDMI al sistema de captura de sesiones de formación de la sala StudioStation エクストロンの.

Extron StudioStation

Para el equipo de diseño de la Belk Library, StudioStation simplificó y aceleró un elemento clave del proceso de diseño de la sala de grabación de vídeo al proporcionar una solución de captura y grabación de vídeo lista para usar, que además se integra con los demás componentes del sistema AV.

Para los usuarios de la sala, esta solución hace la experiencia fácil de utilizar e infalible. El presentador inserta una memoria flash USB en el panel de control remoto RCP 101, pulsa el botón ‘Record’ del panel y toma el escenario para grabar. Cuando acaba, se pulsa ‘Stop’. StudioStation automáticamente guarda la grabación como un archivo mp4 en la memoria interna y en la memoria flash del usuario para su portabilidad con la capacidad de “capturar y llevar”.

Controles sencillos

El conmutador IN1608 xi integrado en el procesador de control AV realiza la mayor parte del trabajo para configurar automáticamente la sala, controlando los dispositivos a través de RS‑232, Ethernet o cierre de contacto.

La pizarra de luz es controlada a través de la red con un procesador de control de alimentación y dispositivos IPCP Pro PCS1. Los controladores de alimentación IPリンクプロ encienden y apagan la alimentación de la mayoría de equipamiento de la sala y un IPA T RLY4 controla varios indicadores de estado de la sala.

Un botón ‘Start’ de en la pantalla táctil activa la sala, encendiendo automáticamente todo el equipamiento AV, la iluminación del escenario, など. Cuando han terminado, los usuarios le dan al botón ‘Reset Room’ para apagar todo automáticamente. Las interfaces gráficas de usuario (GUI) de las pantallas táctiles guían a los usuarios en el proceso de grabación.
