Diseñado principalmente para aplicaciones de videoconferencia, el array microfónico colgante ES954 puede utilizarse en modo simple o múltiple para captar a cualquier persona que esté hablando en la sala.

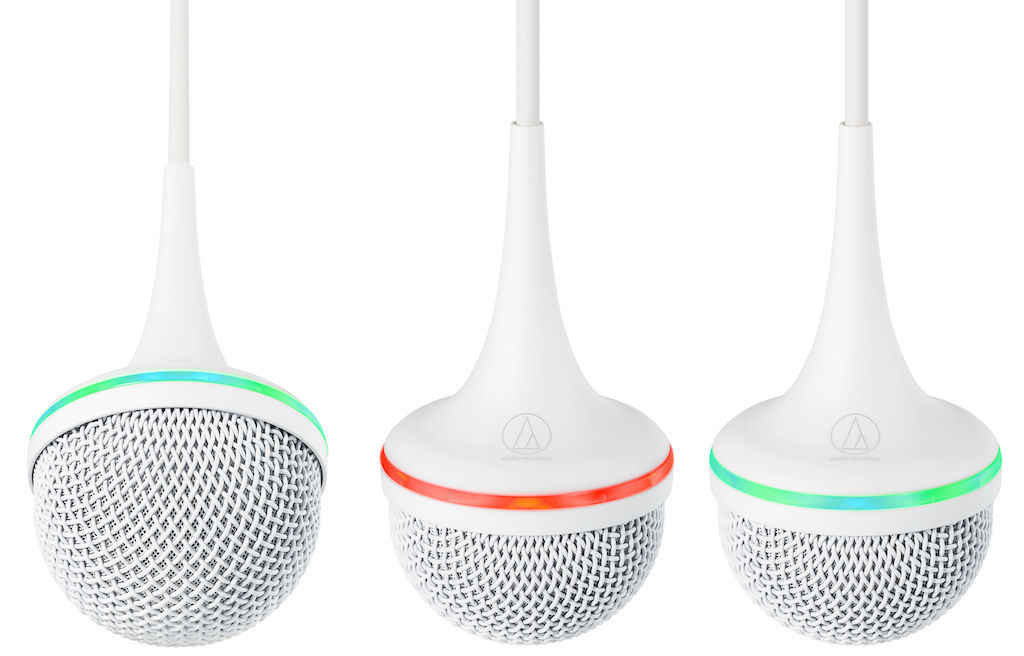

Audio-Technica ES954 Led rings

El array microfónico colgante de cuatro cápsulas ES954 de 铁三角 es una solución rentable y de calidad para salas de reuniones y de conferencias, diseñado para aplicaciones de videoconferencia.

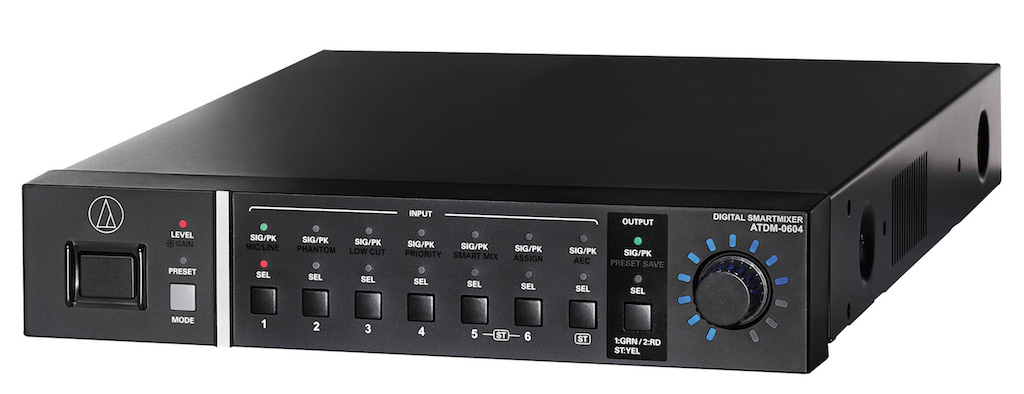

Cuando es controlado por ATDM-0604 Digital SmartMixer de Audio-Technica, este array microfónico proporciona una cobertura de 360 grados, a través de salidas virtuales hipercardioide y cardioide, ya que puede dirigirse horizontalmente o inclinarse verticalmente.

Ofrece un uso en modo simple o múltiple para captar a cualquier persona que esté hablando en la sala, con un número total de canales que solo se ve limitado por la capacidad del mezclador o dispositivo DSP que controle el sistema.

Cuando se utiliza ATDM-0604 Digital SmartMixer, la interfaz gráfica facilita el control del ancho y orientación de cada patrón polar virtual, con incrementos de 30º grados, con una función de inclinación que para acomodarse a techos de diferentes alturas o a usuarios que están de pie o sentados.

Audio- Technica ATDM0604ES954 dispone de un cable de 1,2 metros, fijado de forma permanente, con gomas para ajustar fácilmente la altura del micrófono. La tecnología de protección frente UniGuard de Audio-Technica elimina las interferencias por radiofrecuencia. El paquete incluye un soporte Premium para montaje en techo AT8554, con conectores RJ45 y terminales de presión una instalación simple y segura.

El array microfónico colgante se conecta al mezclador por medio de un par de cables estándar Cat 5, y se suministra con dos cables RJ45 de derivación para proporcionar señal de entrada a los cuatro canales, además de un Led tally al mezclador.

Una instalación sencilla puede incluir un único ES954, situado sobre el centro de una mesa de reuniones y configurado desde el mezclador, para proporcionar una cobertura sobre cuatro cuadrantes idénticos. Utilizado en combinación con una puerta de ruido situada en cada canal microfónico, el sistema puede configurarse para que siga a cualquier participante que esté hablando en cada momento, mientras se mueve por la sala.

Es posible redistribuir los lugares donde se sentarán los participantes dentro de la sala, reorientando el patrón polar de cada uno de los cuatro micrófonos a través del software del mezclador; así como guardar presets, diferentes configuraciones de asientos y los patrones polares asociados a ellos.

En salas más grandes, es posible instalar múltiples arrays microfónicos ES954, por ejemplo, uno en cada extremo de una larga mesa de reuniones, y estrechar y ensanchar los patrones polares de los múltiples micrófonos, según las necesidades de la captación.

Características principales de ES954:

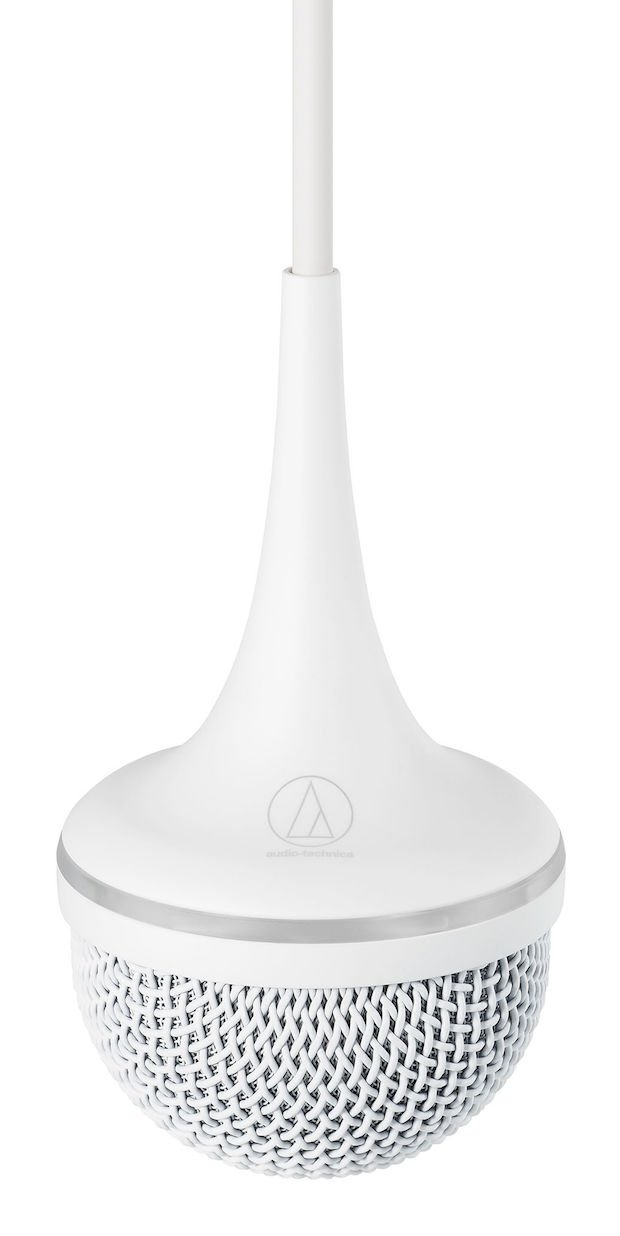

  • Audio-Technica_ES954Array microfónico de cápsula cuádruple dirigible, diseñado para su uso con SmartMixer Digital ATDM-0604 y otros mezcladores compatibles.
  • Diseño de alta salida, con bajo ruido intrínseco, que proporciona una reproducción potente y natural de la voz.
  • Incluye dos cables de derivación de 46 cm (18″): RJ45 (hembra) a Phoenix de 3 pin (hembra); RJ45 (hembra) a Phoenix 3 pin (hembra) y cables sin terminación para Led.
  • Cable sísmico para asegurar la fijación del soporte de montaje en techo AT8554.
  • Requiere alimentación phantom de 11V a 52V DC.
  • Acabado en blanco de baja reflexión, que encaja en prácticamente cualquier entorno.
  • Elementos: condensador polarizado permanentemente, placa posterior de carga fija.
  • Patrón polar: omnidireccional (O)/figura en ocho (L/R/Z).
  • Respuesta en frecuencia 20 a 16,000 Hz.
  • Sensibilidad circuito abierto O/L/R: -36 dB (15.85mV) (0 dB=1V/Pa,1 kHz); Z: -38.5 dB (11.9 mV) (0 dB=1 V/Pa,1 kHz).
  • Impedancia 100 ohms.
  • Nivel máximo de entrada O/L/R: 132.5 dB SPL (1 kHz a 1% THD); Z: 135 dB SPL (1 kHz a 1% THD).
  • Relación señal -ruido O/L/R: 66.5 dB (1 kHz a 1 Pa, ponderación A); Z: 64 dB (1 kHz a 1 Pa, ponderación A).
  • Requisitos alimentación phantom: 11-52V DC, 23.2 mA (total ambos canales).
  • Peso micro: 160 g (5.6 oz); Soporte techo (AT8554): 420 g (14.8 oz).
  • Dimensiones micro: máx. diámetro cuerpo: 61.6 mm (2.43″); altura: 111.8 mm (4.40”).
  • Soporte techo (AT8554): 36.6 mm Al (1.44″) × 106.0 mm (4.17″) An × 106.0 mm (4.17”) Fo.
  • Conector de salida: Euroblock.
