Nanolumens Nixel 使 Verizon 设计和创新项目成为现实

为了设计 Verizon 创新中心的原始工业视频墙，使用了来自 Nixel 的设备 1,5 毫米 纳米流明 在矩阵中 5,4 米宽 3,8 高的.

设计理念, 工程和独创性促成了创新中心的建设 威瑞森公司. 这也体现在其AV装置上, Nanolumens 技术发挥了特殊作用.

对于这个中心项目, 专家组 纳米流明 努力确定这个高级别项目的复杂性、潜在成果和挑战. 安装带来了一定的挑战: 复杂的设计, 凹墙和新产品拓扑

目标是设计一个屏幕 16:9 它将与主屏幕分离以创建 视频墙 工业化并重建为看起来像电路板.

它必须具有干净的美感, 而且裸露的部件和接线看起来很工业化, 就像电视故意爆炸一样. 业界为此创造了一个短语，比如“技术评级', 结果是一个具有形式和功能的非常技术化的设计.

挑战和解决方案

丹·罗斯伯勒, 特别项目组主任 (SPG) 纳米流明, 意识到这个安装带来了许多挑战. 开发新产品拓扑花了四个月的时间 尼克塞尔 纳米流明, 这将作为这个设计的基础.

在单个 Nixel 上创建了斜接底盘的模型，以模拟 ‘孤儿尼克塞尔’, Dan 创造的一个短语，用于描述独立于主视频显示器的 Nixel 卫星显示器.

与 Nanolumens 研发团队一起, SPG 开发了一个“子板”，可以放置在 Nixel 的背面. 他们附上了一张接收卡，这样就可以将其视为一个完整的矩阵. 这种定制理念简化了电源和数据端口的管理.

发展历程

独立的 Nixels 拥有自己的底盘和数据，可以拉伸并形成您可以想象的任何阵列, 每个在两个协调的 4K 内容光栅中都使用自己的偏移量进行编程 (纵横比 32:9).

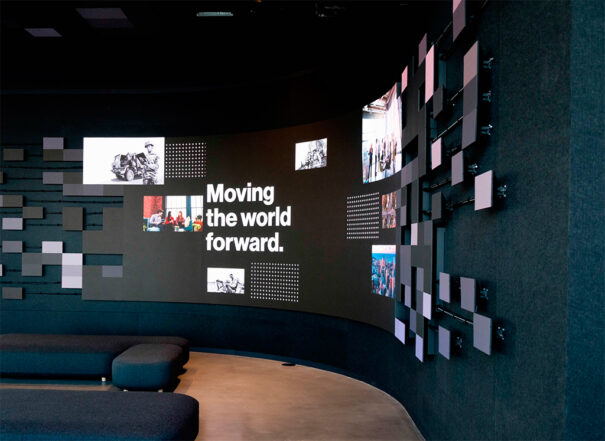

尼克塞尔孤儿, 位于定制 3D 打印 FDM 底盘中, 可从前面安装在可调节铝制伸缩支架上 6 轴以及主体条中的电源/数据锚点.

屏幕主体顶部采用斜角制作, 底部和侧面, 让整个东西看起来像是漂浮的. 由于拓扑结构，这一切都成为可能 框架和皮肤 纳米流明.

孤立的 Nixel 底盘是 3D 打印的，并为“子板”和 Nixel 留有空间. 带调节功能的定制安装支架 4 轴和节距允许对新 Nixels 进行精确校准. 在使用这些 3D 打印底盘之前, 进行测试时考虑了热动力学, 设计结果很扎实.

这种复杂的设计要求团队在由 MDF 制成的凹面声音衰减墙的限制范围内工作。. Nanolumens 解决方案无法安装在其上, 所以他必须通过她来做这件事. 垫片用于压缩后面的基板，并允许主显示器及其孤立的尼克尔精确对齐。 1,5 毫米.

它们在精确对齐的网格面上独立对齐，公差小于十分之一毫米。.

在设计阶段提供帮助的另一个元素是在设计实验室开发的模型 刽子手, 部分为 2×2 米作为概念证明. Nanolumens 还聘请了一位媒体艺术家来帮助绘制这个复杂的视频墙。.

结果

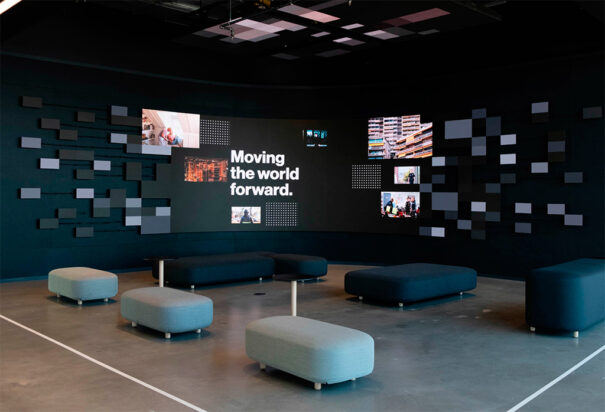

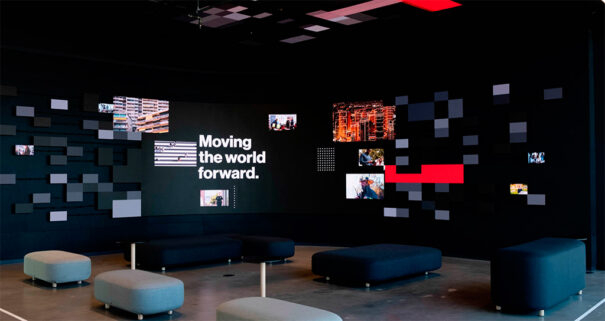

对于 Verizon Hub 项目，来自 Nixel 1,5 毫米的纳米流明在矩阵中大约 5,4 米宽 3,8 高的.

视频墙的主要部分是 16:9, 每个电路板风格的“翅膀”也是如此. 而且虽然 Nanolumens 已经很久没有使用 LED 面板了， 9 毫米室内, 还提供了一个悬挂在天花板上的视频墙. 它更多的是营造空间气氛的照明元素。. 该视频墙为创新中心最大的曲面屏幕添加了几乎漫反射镜面效果.
