Extron 为 UWE 提供视音频和切换解决方案

回应您的新教育优惠, 西英格兰大学 (西英格兰大学) 设计了基于 AV 分配解决方案的基础设施, 互连性和控制 爱思创, 的屏幕 夏普/NEC 和投影仪 爱普生.

用于新的学习和协作室, UWE 选择了 AV 分发产品, Extron 互连和控制.

弗兰西校区 西英格兰大学 – 布里斯托尔西英格兰大学扩大了警员学位学徒培训 – PCDA 计划的警察教育范围。, 与雅芳和萨默塞特警方合作.

为了支持这种增长, 西英格兰大学需要配备改进技术的额外学习空间. 该项目包括与以下机构的合作课程： 60 座位, 同等大小的标准教室, 六间警官采访/审讯模拟室和一系列用于法医培训的犯罪现场空间.

不同的房间分布在三层楼。, 一些空间带来建筑挑战. 楼层之间的垂直布局空间有限，电力和数据要求被认为很复杂.

视音频系统必须满足大学严格的性能标准并支持技术支持的主动学习方法 (青色) 从学校, 除了能够盈利之外.

来源将是 NUC 英特尔, 服务器, BYOD 以及来自众多 PTZ 摄像机和领夹麦克风的广播, 手持式和吸顶式安装. 摄像机和麦克风的数量取决于房间的大小及其用途. 系统控制必须直观并允许远程访问.

该安装必须支持所有房间之间的双向通信. 设计团队指定AV分配产品, Extron 互连和控制.

设施设计

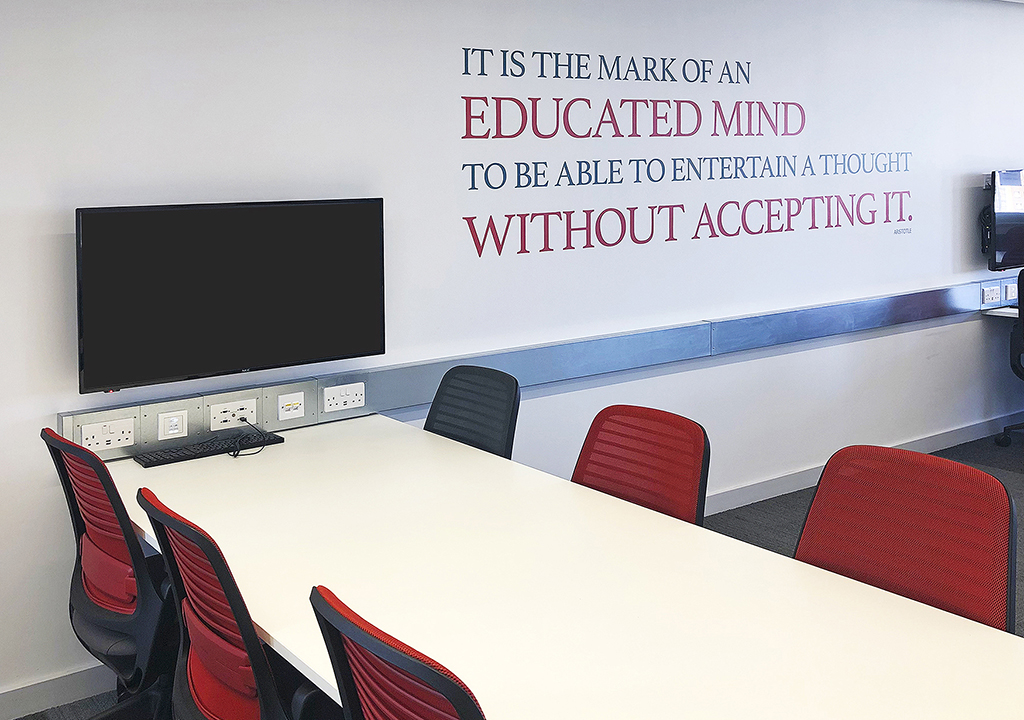

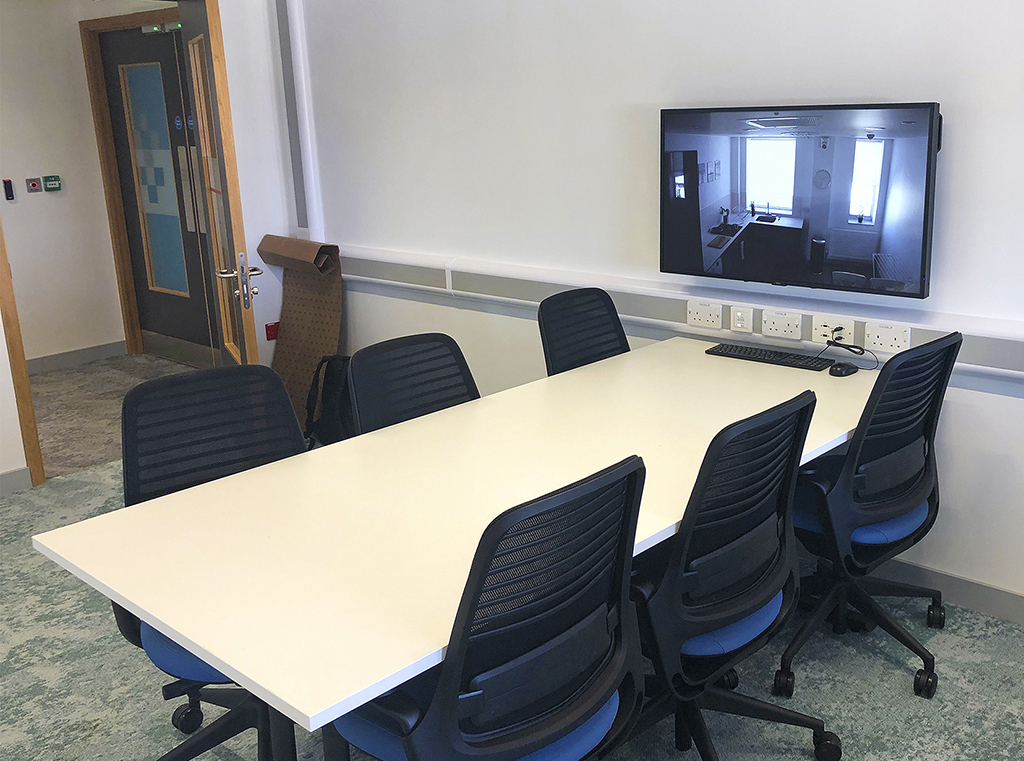

西英格兰大学当选 全局电压关闭 埃克塞特负责该项目的设计和施工. 每个班级有两台投影仪 爱普生 EB-L530U 前墙上有白板显示屏. 协作教室配备 LED 显示设备 43 英寸 NEC C431 六个学生位置均安装在墙上.

摊位显示器通过地盒连接，并默认跟随主投影系统. 学生可以根据自己的位置在来源之间切换.

每个班级的 AV 系统允许教练开始练习并, 下一个, 自由行走, 能够提供一般指导并回答问题. 学生们分成小组一起工作, 或职位, 并共享可用资源. 教师还可以控制信息亭显示屏上显示的不同来源的内容, 包括有线或无线连接的学生设备.

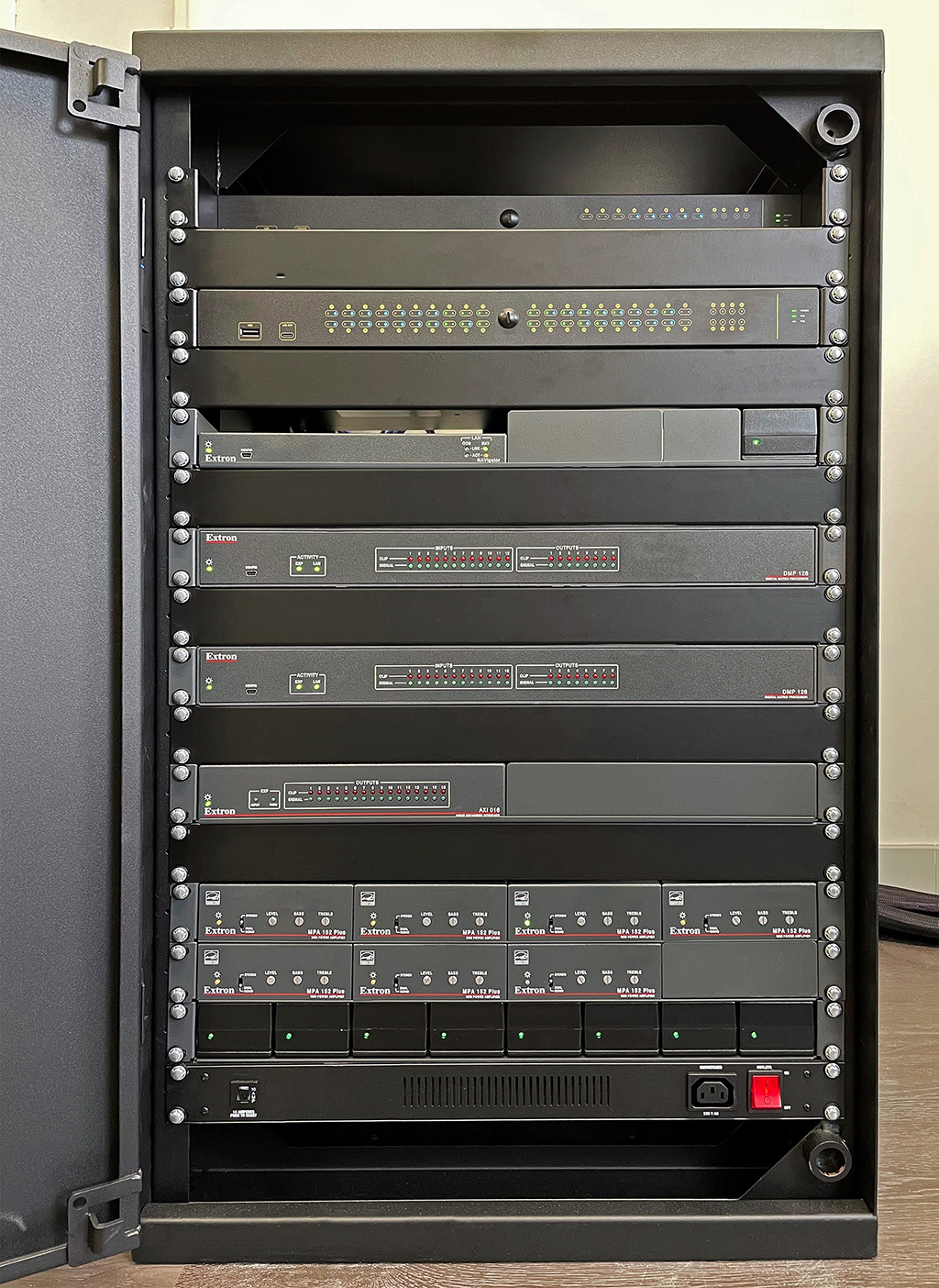

某些视音频系统组件和信号源安装在房间内的设备柜或附加存储柜中。. 来自房间内或连接到讲台和/或看台的机架安装源和设备的信号可以发送到一类或多类显示设备的任意组合.

一台电脑 英特尔NUC5PGYH 它安装在每个位置以供学生协作. 六个模拟审讯室和不同的法医空间还配备了许多摄像机和麦克风, 其中包括厨房, 一间客厅, 一个房间, 一间浴室和一个可以配置为商店的空间, 银行, 邮局, ETC.

除了每个房间内的系统控制外, 中央控制室操作员可以管理一大组传输，将它们分配给一个或多个房间和/或显示器.

GV AV 安装了该系列的八输入定标器演示开关 IN1608一些 来自 Extron 课堂内. 专业 AV over IP NAV 产品将视频和音频信号从模拟和取证空间路由到学生桌面显示器.

每个 AV 系统都包含一个音频处理器 专业DSP Extron 可实现房间之间的混音和双向通信. 不同房间内的 Pro 系列触摸屏和每个站点的 eBUS 控制产品完善了 AV 系统.

主动学习

该级视音频系统的核心是 Extron 的 IN1608 xi IPCP SA 演示缩放切换器，其中包括集成控制处理和音频放大器.

该型号还通过 DTP 提供集成信号扩展, 降低系统复杂性. 该开关尺寸紧凑，可以安装在乐谱架内. 内容也发送到 UWE Panopto 平台, 使 AV 系统成为 TEAL 的理想选择.

除了支持AV信号延长长达百米之外, 连接到 IN1608 xi 交换机 DTP 双绞线输出和输入的设备接收从控制系统插入的命令. AV 和控制信号通过屏蔽 CATx 电缆传输, 使系统维护和故障排除更加高效.

Extron 音频解决方案

用于音频混合, 每个级别的音响系统都包含一个处理器 磷酸二甲酯 64 更多 C AT（共 6 个）×4 Extron 和模拟室使用处理器 磷酸二甲酯 128 更多 C AT（共 12 个）×8.

两种型号均支持 AEC 和 Dante, 允许房间内和房间之间的通信. 音频扩展接口 AXI 016 Extron 补充道 16 支持学习空间中多个麦克风的通道.

GV AV 安装式吸顶式 PTZ 摄像机, 天花板或结构柱裸露的房间内的阵列麦克风和全频扬声器. 举个例子, 天花板裸露的房间需要不同的扬声器.

悬挂式音箱已安装 76 毫米. 声场 SF 3PT 来自 Extron 的产品可补充房间的美观并优化每个学生位置的声音. 扬声器电缆 吊坠连接 Extron 传输音频信号并悬挂扬声器. 学生可以在观看模拟活动时使用无线耳机.

通过触摸屏进行直观控制

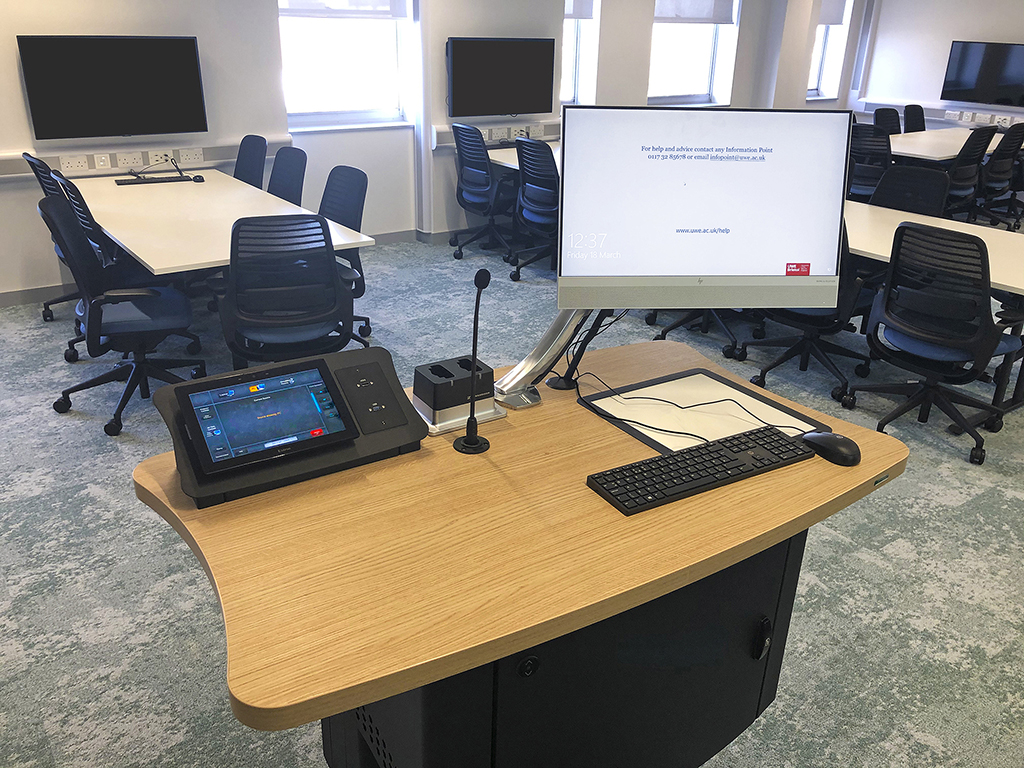

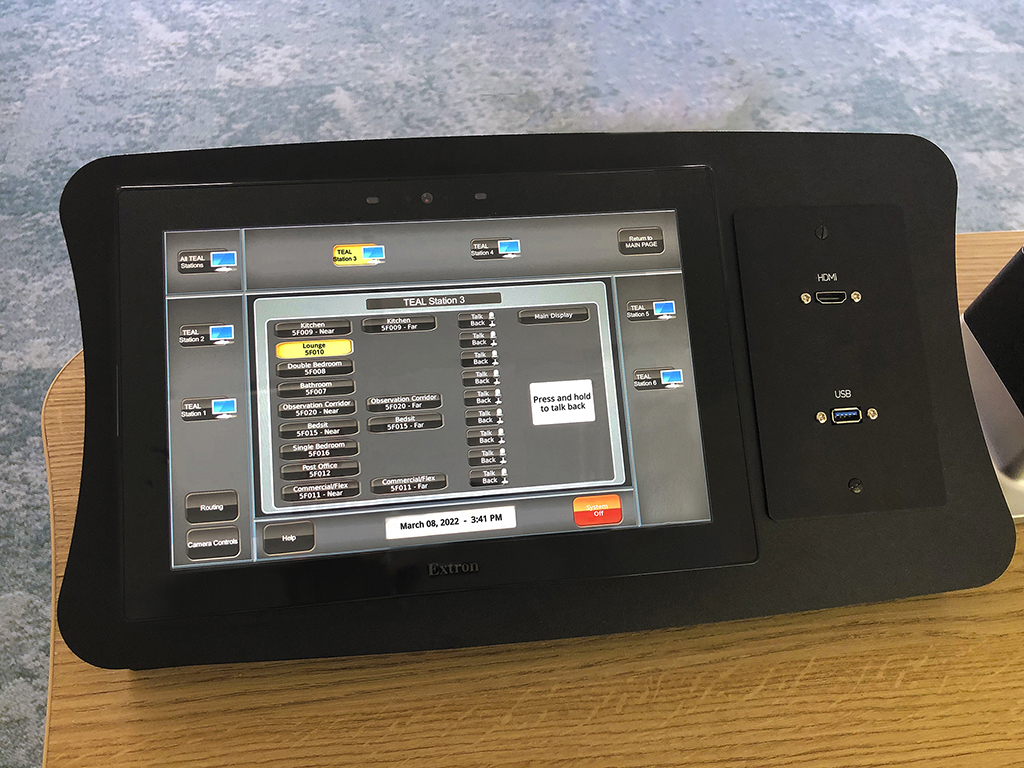

教室视听系统通过触摸屏控制 TouchLink Pro TLP Pro 1022M 的 10 英寸 Extron 讲台安装式. 与 IN1608 xi 演示开关控制处理器配合使用. 教师可以使用众多预设中的任何一个来自动化课程, 取决于它们的切换顺序和功能.

一个按钮面板 电动巴士EBP 110 MK 的 10 Extron 按钮, 安装在每个协作位置, 允许学生从多种来源中进行选择并控制其电台的 LED 显示设备.

可以激活 CEC 命令以通过 HDMI 控制显示设备. 教师可以使用触摸屏禁用对学生站上任何显示设备的控制.

“得益于 Extron 创新的 TouchLink Pro 和 eBUS 解决方案, 我们已经能够创建一个用于班级协作的广泛控制程序，并在两个 GUI 之间共享, 12 按钮面板和两个开关，控制处理器集成到 IN1608 xi” 开关中, 提到 尼古拉·卡廷, GV AV 商务总监.

专业AVoIP导航

NAV 系统允许与其他房间分享学生的观点. NAV Pro 编码器和解码器将 HDMI 信号转换为以太网信号，然后再转换回 HDMI.

它们与网络交换机一起工作 思科 SG350X-48MP 安装在每个讲台和中央机架上, 并通过LAN促进学习空间之间的互连. 对于模拟空间, 开关和编码器 资产净值 101 允许课堂上的学生在各自的房间查看参与者并与其聊天.

攀爬解码器 导航标清 101 讲台内和每个协作站的 Extron 支持显示设备. 思科交换机使用 PoE+ 向 NAV 编码器和解码器传输电力, 减少远程点所需的出口数量.

支持人员使用安装在中央机架中的 Extron NAVigator Systems Manager 来监控和管理 NAV 端点, 必要时.

专为 TEAL 教学方法设计的新房间和视听系统对于帮助学生发展作为警察部队一部分的技能和技术至关重要. 毕业生本能地运用他们在西英格兰大学学到的知识来服务, 保护和尊重英格兰西部的社区.
