Built with a modular and scalable design, this solution incorporates a bi-amplified audio system consisting of a bass reflex subwoofer 12 inch long excursion and a passive satellite.

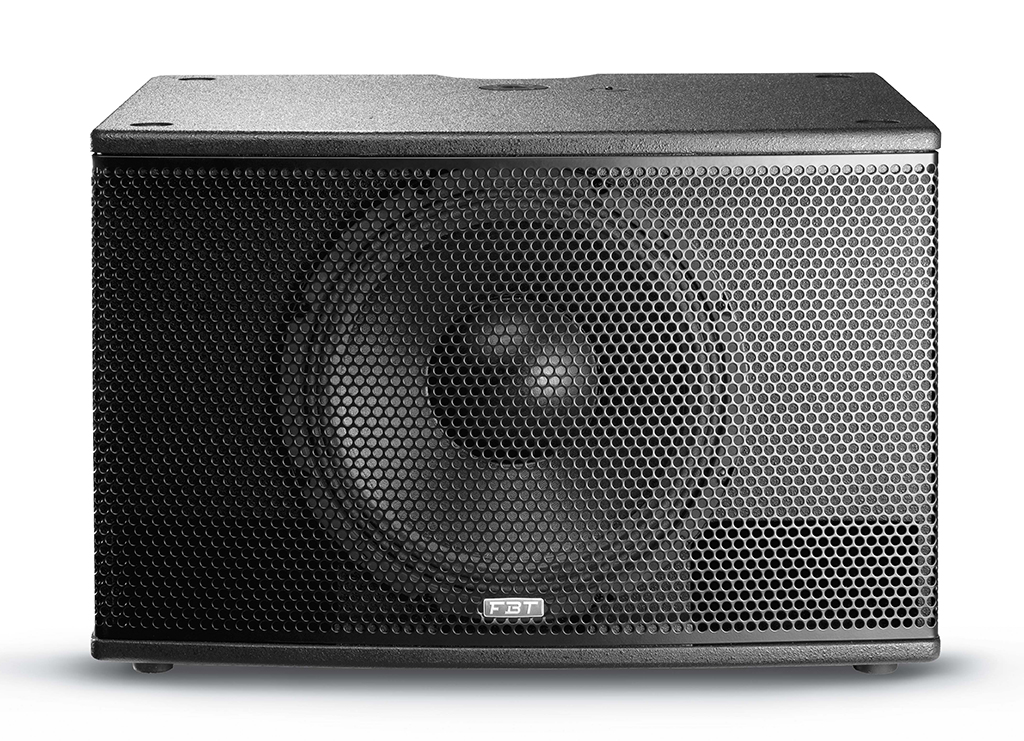

FBT Vertus CS1000 subwoofer

The compact line array CS1000 is the latest addition to FBT She has made its line Vertus. Designed as a solution for live performances and installations, it offers high performance in a modular and scalable design. It presents a simple, yet rugged lightweight structure, which allows to be mounted on stage in a short time or install, to provide high quality sound with a controlled directivity.

FBT Vertus CS 1000Biamplified is a system composed of a bass reflex subwoofer 12 inch long excursion and a passive satellite that connects to the subwoofer through a Neutrik Speakon engines equipped with six full range neodymium 3 inches.

The subwoofer integrates a two-channel amplifier with Class D switching power supply, delivering 600 W RMS and the subwoofer 400 W RMS satellite. To facilitate storage and transport, the subwoofer box has a compartment for satellite and supplied mast assembly provided with a special locking system.

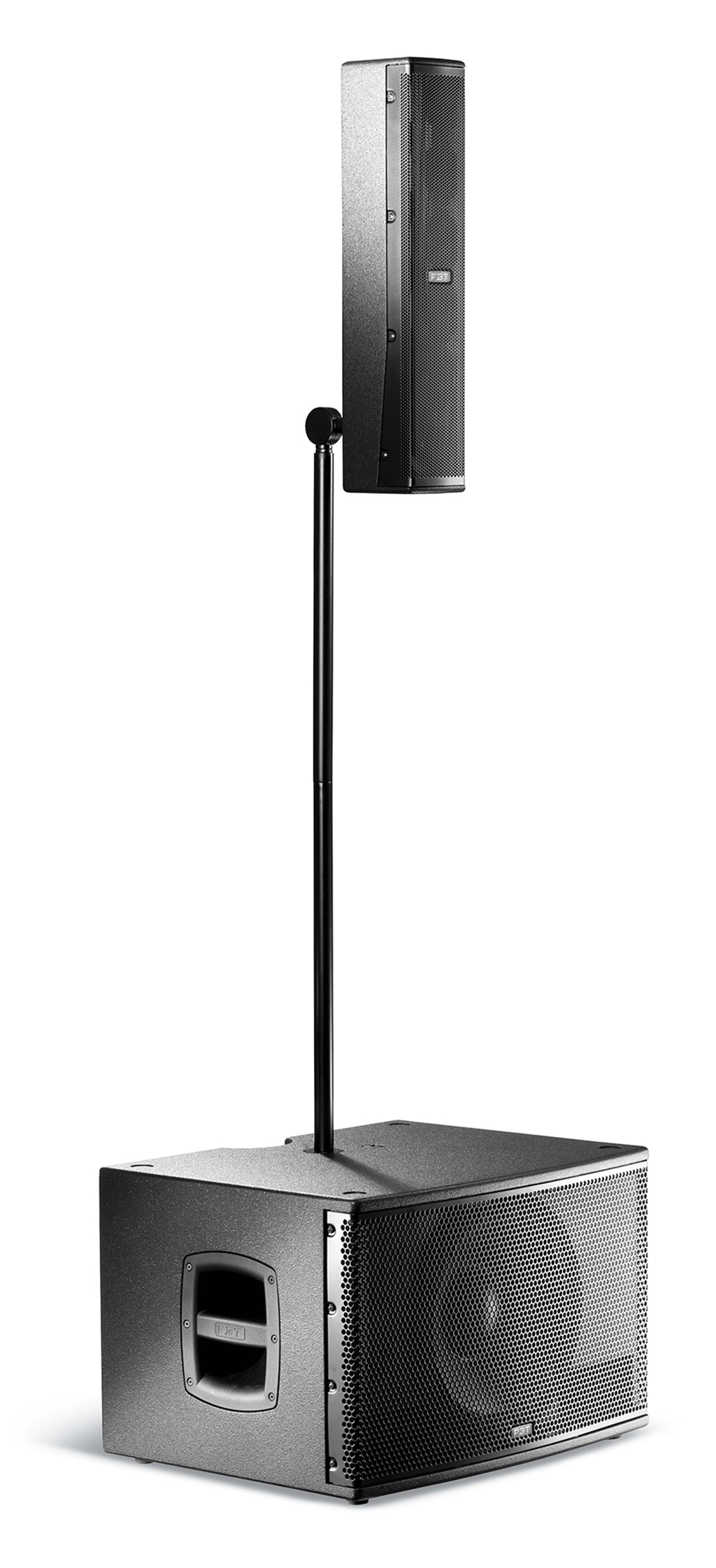

Like the rest of FBT products, which distributes brand MagnetronThis team includes an elegant and efficient engineering, which is reflected in the mounting pole satellite. It consists of three sections, the mast to adjust the height as required. A special joint orient vertically to achieve the desired coverage in any room.

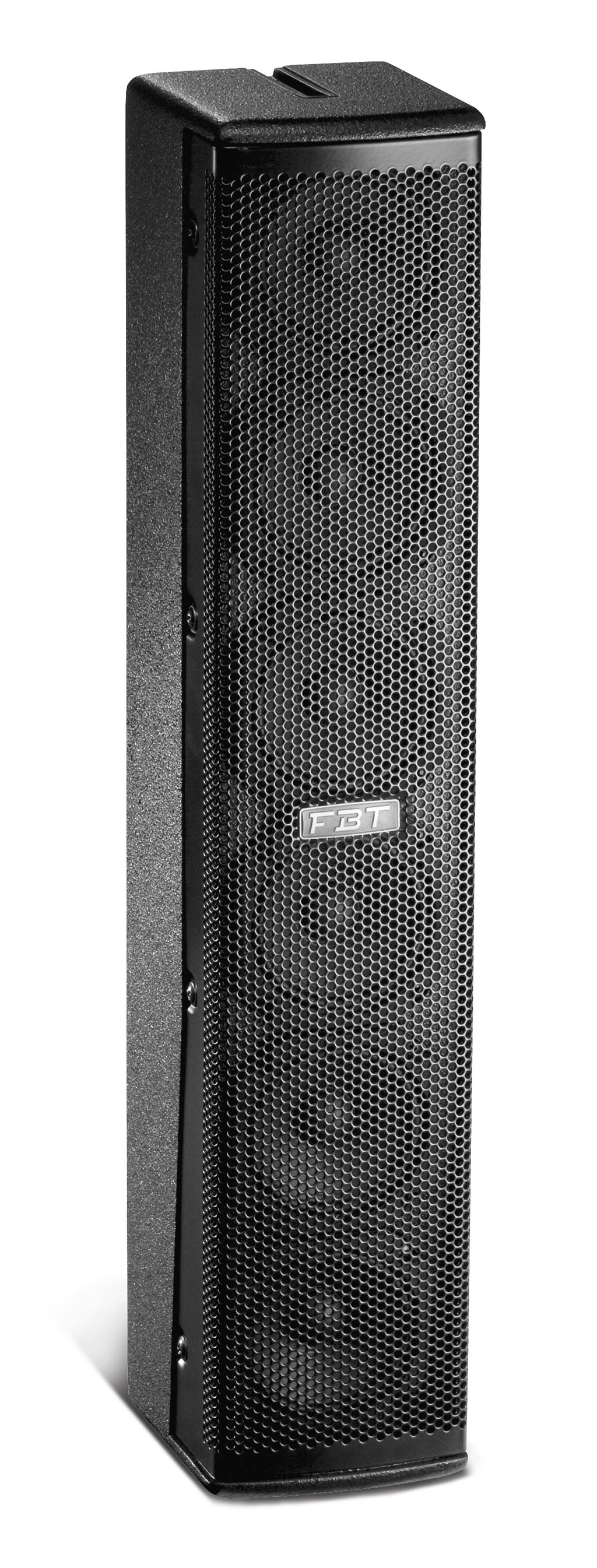

The satellite stylized proportions provide a horizontal dispersion of 110 °, while the placement of the six motors 3 ", forming an array in J, creates a vertical dispersion of 30 ° (+ 10 ° / -20 °).

FBT Vertus CS 1000Su diseño modular permite acoplar dos sistemas para formar un conjunto mucho más potente. En esta configuración, los dos subwoofers están apilados, mientras que los satélites se colocan uno sobre el otro por medio de accesorios opcionales. Con esto se consigue aumentar el SPL máximo en 6 dB, y mientas que la dispersión horizontal no varía, la vertical aumenta a 40° (+20°/−20°).

El subwoofer está equipado con asas de aluminio recubiertas de goma para un agarre más cómodo, lo que permite transportar todo el sistema, compuesto por subwoofer, satélite, mástil de montaje, articulación y cableado, de manera sencilla. El módulo de amplificación está protegido dentro de una carcasa de aluminio de fundición y no tiene ventilador.

El volumen del satélite se puede ajustar en relación con el del subwoofer en 8 niveles de −4,5 a +5 dB. Un filtro paso altos seleccionable garantiza una reproducción óptima. Conforme aumentan las necesidades es posible seguir ampliando este compacto line array. Combinando cuatro sistemas en una configuración estéreo (dos en cada lateral) se consigue una potencia de pico de 8000 W.

Characteristics:

  • 600 W + 400 W RMS.
  • 129 dB SPL.
  • Sistema de altavoces de 2 vías.
  • Subwoofer con altavoz de 12″ y bobina de 2,5″.
  • 6 woofers full range de neodimio de 3″ con bobinas de 0,75″.
  • Respuesta en frecuencia de 40 Hz a 20 kHz.
  • Amplificador integrado de clase D con fuente de alimentación conmutada, que entrega 600 W RMS para LF y 400 W RMS para HF.
  • DSP con ocho preajustes para todo tipo de aplicaciones.
  • Volumen de la columna variable entre −4,5 y + 5 dB en 8 niveles.
  • Panel de control con volumen maestro, preajustes, volumen de satélite, HPF y LED de estado.
  • Entrada y reenvío por XLR y Neutrik Speakon para la conexión del satélite.
  • Dispersión: 110° (H) x 30° (V).
