Chaque salle de contrôle nécessite un mur vidéo spécifique: comment choisir celui qui convient le mieux?

Il existe trois catégories principales de technologies à semi-conducteurs utilisées dans les murs vidéo des salles de contrôle.: panneaux LCD, Éclairage LED Cubes de projection DLP et murs d'affichage LED. Dans cet article, Marcos Fernández, Directeur de Christie's pour l'Espagne et le Portugal, explique les fonctionnalités de chacun d'entre eux et celui qui convient le mieux à chaque application ou utilisateur spécifique, en tenant compte des caractéristiques de chaque environnement.

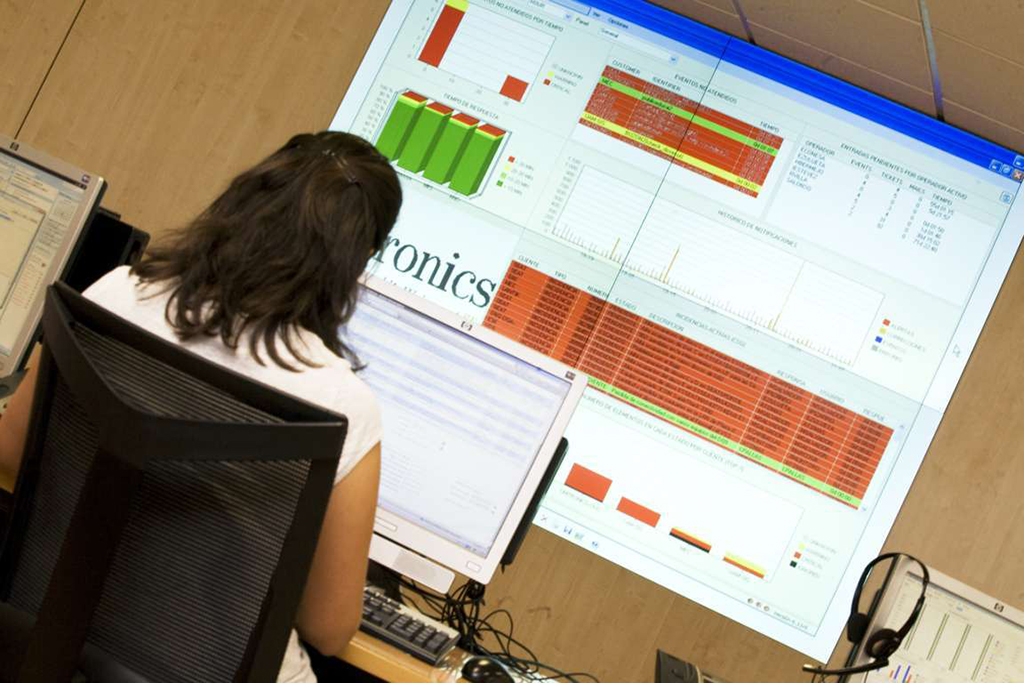

Recevoir des informations, faire une analyse, collaborer pour maintenir la normalité ou répondre à des situations d’urgence: c'est la vie quotidienne des environnements de salle de contrôle. Pour mener à bien ces tâches, le défi est de savoir comment visualiser les tâches de surveillance en temps réel et de manière efficace., vérification et communication que ces tâches nécessitent. Établir quelle technologie pour soutenir les personnes qui gèrent et surveillent la continuité du travail et répondre aux violations réelles ou potentielles du protocole, Il est essentiel de déterminer où et comment les informations seront affichées.

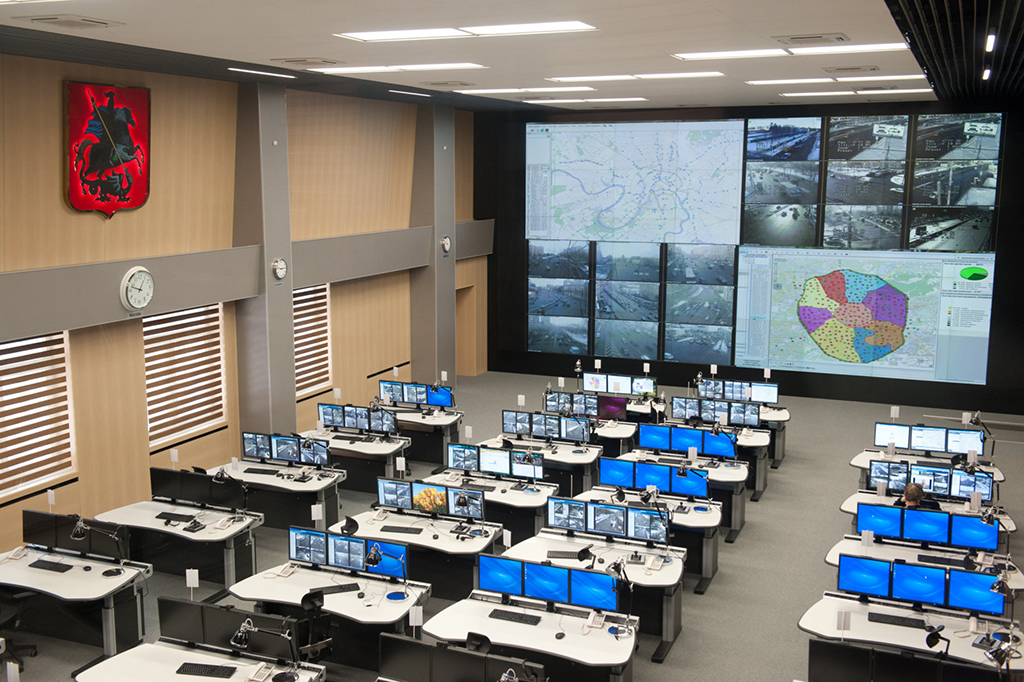

S’il s’agit de créer un point central d’information pour une équipe de salle de contrôle, surtout dans les grands formats, permettant aux opérateurs de visualiser clairement et simultanément plusieurs flux de contenu, les murs vidéo sont la solution la plus répandue.

Il existe trois catégories principales de technologies à semi-conducteurs utilisées dans les murs vidéo des salles de contrôle.: panneaux LCD, Cubes de projection DLP à éclairage LED (Cubos Christie MicroCarreaux) et murs d'affichage LED (Cubes à LED).

N’importe laquelle de ces trois technologies peut constituer une excellente option pour une utilisation dans les écrans de murs vidéo., mais pour décider quelle catégorie sera la plus appropriée pour une application ou un utilisateur spécifique, Nous devrons regarder quelles caractéristiques de chaque solution satisfont aux principales priorités de l'application. Les priorités typiques pour les écrans de salle de contrôle incluent: l'angle de vision, briller, uniformité de la brillance, contraste, luminosité et balance des couleurs automatiques, absence de division, rétention d'image, espace occupé, coût initial, coût total de possession, facilité de montage, pouvoir, durée de conservation et conformité aux normes AD.

Dans cette colonne, nous discuterons des catégories technologiques offrant une compatibilité supérieure à la moyenne en termes de fonctionnalités afin de vous aider à choisir l'option la plus appropriée pour chaque application..

Angle de vision

La plupart des solutions de murs vidéo ont été conçues pour maximiser la visualisation des informations lorsque l'utilisateur n'est pas directement devant l'écran.. Cependant, En nous éloignant de l'angle de vision de l'écran, nous constatons que la luminosité et la couleur peuvent être affectées à différents niveaux.. Il est important de consulter au préalable les spécifications de fonctionnement du produit pour comprendre l'impact des angles de vision sur l'interaction entre une personne et le contenu..

avec des cubes, Il est courant d'utiliser des écrans optiques, et chacun a ses propres caractéristiques. Dans le cas des panneaux LCD, la visibilité peut varier selon le fabricant. Dans le cas des murs d’images LED, il n’y a pas de règles claires; après avoir dit ça, Certaines distances de visualisation sont recommandées comme étant optimales en fonction du pas des pixels. (distance en pixels). Toutes les solutions offrent d'excellentes fonctionnalités d'affichage, mais lors de la sélection du produit, il est important de s'assurer que les caractéristiques réelles du produit sélectionné répondent aux exigences de conception définies pour l'application..

Briller

Les besoins en luminosité d'un mur vidéo varient en fonction de l'application réelle.. Un environnement avec un éclairage ambiant excessif, par exemple, un espace avec des murs en verre – nécessitera sûrement une luminosité élevée pour améliorer le contraste global. Néanmoins, Dans de nombreuses applications de salle de contrôle, une luminosité trop élevée peut être préjudiciable à quelqu'un qui passe une journée de travail complète devant l'écran..

Si le mur vidéo est très lumineux, l'opérateur pourrait, avec le passage du temps, souffrez de maux de tête ou de problèmes de vision. D'autre part, si la luminosité est faible, le contraste pourrait être mauvais, entraver la rapidité et la précision nécessaires au traitement des informations. Dans les applications typiques de salle de contrôle, ce qui est indiqué et raisonnable est une luminosité nominale de 250 cd/m². Surmonter le 500 cd/m² pourrait entraîner un excès de luminosité que nous serons obligés de réduire et de gérer.

Si nous voulons une luminosité et une uniformité stables dans toute une matrice mosaïque, Les cubes LED sont ceux qui offrent les meilleures performances. Les murs d'affichage LED situés à l'extérieur atteignent des pics de luminosité allant jusqu'à 12.000 lentes (1 tn = 1 cd/m²), bien que dans les modèles d'intérieur, les niveaux ne dépassent généralement pas 2.000 lentes.

Un autre avantage des murs vidéo LED en mosaïque est leur capacité à afficher clairement le contenu., même dans des conditions de lumière ambiante élevée. Et cela n’est pas seulement possible grâce à la caractéristique de luminosité élevée des cubes LED., mais aussi en raison des taux de contraste élevés. Le résultat est une perception extraordinaire du niveau de noir, ce qui se traduit par un contraste d'image élevé., même à l'intérieur avec des niveaux élevés d'éclairage ambiant.

Uniformité du brillant

Lorsque la luminosité de chacun des écrans individuels n'est pas uniforme, la vue globale du mur d'images peut présenter une apparence indésirable en « damier ».. La plupart des cubes offrent un taux d'uniformité de 95% ou plus, ce qui est souhaitable. Plutôt, Sur le panneau LCD, l'uniformité n'est généralement pas aussi élevée.

En plus, car dans les panneaux LCD, l'uniformité ne se mesure pas juste au niveau du cadre, Il est recommandé de faire un test et de visualiser à l'avance la solution avec un contenu égal ou similaire à ce que nous allons montrer, garantissant ainsi que le produit répond aux attentes en termes d'homogénéité. L'uniformité moyenne de la luminosité dans les écrans LED est >97% le supérieur, en fonction des spécifications de la puce LED du fabricant.

Luminosité et balance des couleurs automatiques

Lorsque plusieurs écrans sont combinés dans une matrice d’affichage en mosaïque ou un mur vidéo, Il est essentiel que la luminosité et la couleur entre elles soient bien couplées et restent stables.
Dans un ensemble composé de plusieurs présentoirs, nos yeux sont extrêmement sensibles aux différences de couleur, aussi minimes soient-ils. C'est pourquoi les produits d'affichage pour murs vidéo intègrent des capacités visant à ajuster avec précision les couleurs.. Cependant, Au fil du temps, la couleur et la luminosité peuvent devenir déséquilibrées ou changer et nécessiter un réajustement..

Un grand avantage des cubes est que la technologie de projection permet d'intégrer en standard des capteurs et un contrôle des couleurs dans la conception.. Avec ça, la couleur et la luminosité peuvent être surveillées en permanence, qui se réinitialise automatiquement sans intervention humaine, quelque chose qui se produit en continu et sans que l'utilisateur ne s'en aperçoive.

Les murs vidéo LED offrent également la possibilité d’obtenir un large spectre de couleurs, compris comme la gamme chromatique et la pureté qu’un écran est capable de reproduire.. Sur un écran LED, les rouges, Les verts et les bleus émettent une gamme de longueurs d’onde beaucoup plus étroite qu’une source de lumière blanche à large spectre., comme une lampe, résultant en la reproduction de couleurs beaucoup plus profondément saturées ainsi qu'une gamme de plus en plus large de couleurs reproductibles.

Contraste

Un contraste élevé facilite une reconnaissance plus facile et plus rapide des informations affichées et réduit les effets nocifs sur la vision. Un aspect essentiel dans la conception d'une salle de contrôle est le rapport de contraste de l'ensemble du système., qui doit prendre en compte la lumière ambiante à l'intérieur de la pièce ainsi que le type d'images qui seront affichées sur le mur vidéo. Le rapport de contraste généralement nécessaire dans un système est >100:1.

Les produits d'affichage ont leur propre rapport de contraste, qui sert à déterminer le rapport de contraste global du système. Heureusement, les rapports de contraste sont généralement 1500:1 sur les panneaux LCD, de 5000:1 dans les murs vidéo LED et 2100:1 en cubes, convient dans tous les cas à la plupart des applications en salle de contrôle.

Absence de division

Dans un affichage sur mur vidéo, l'idéal est qu'il soit totalement exempt de divisions afin que, dans une matrice mosaïque, le spectateur ne remarque pas les transitions entre les différentes unités d'affichage.. La vérité est qu'avec les produits et technologies émissifs actuellement en vente sur le marché, ce n'est pas une exigence qui peut être satisfaite à l'heure actuelle. 100%.

Dans les cubes, il est possible de minimiser ces transitions avec des distances entre écrans de seulement 1 mm. Cet espace de 1 mm est ce dont les matériaux qui composent les écrans ont généralement besoin pour se dilater et se contracter en raison des fluctuations de température et d'humidité.. Sur de grands murs d'affichage, d'où se situent généralement les opérateurs et les utilisateurs au sein 3 mètres, cet espace de 1 mm est considéré comme négligeable.

Avec les cubes LED, il est possible d'obtenir cette absence de divisions, puisque sa conception permet un contact physique entre eux sans entraîner une augmentation de la distance des pixels entre un cube et le suivant. En plus, Les caractéristiques de l'environnement des cubes Led d'une matrice typique ne permettent pas d'apprécier avec précision, à une distance de visualisation normale, le point d'union entre les cubes.

Rétention d'image

Très probablement, un nouveau système de mur vidéo nous semblera génial, mais, Sera-t-il capable de maintenir le même niveau de luminosité au fil du temps ?? Si des facteurs de performance tels que l'uniformité de la couleur et du brillant, et la qualité de l'image ne font pas partie des principales priorités de l'application, recourir aux panneaux LCD peut être une solution acceptable et la meilleure en termes de rapport qualité-prix, surtout si l'application ne nécessite pas d'opération 24/7.

Cependant, si ce qui compte c'est la qualité de l'image et le maintien de cette qualité pendant cinq ans ou plus, Les écrans DLP à LED sont la solution la plus appropriée. Par exemple, Dans de nombreux centres d'opérations, il est non seulement essentiel de maintenir le fonctionnement à un niveau élevé afin que les opérateurs et les utilisateurs réguliers travaillent confortablement et en toute sécurité., Il est également important que l’affichage du mur vidéo soit attrayant et impressionnant pour les visiteurs et les clients qui traversent les installations..

Espace occupé et facilité de montage

Lorsqu'il y a des limitations spatiales dans l'emplacement du mur vidéo, l'épaisseur de la solution pourrait être un facteur décisif. En général, la plupart des panneaux LCD nécessitent un espace compris entre 10 oui 20 cm. profond. Si l'espace est limité et que vous souhaitez également bénéficier des avantages de la projection DLP/LED, Les cubes DLP ou les écrans basés sur des cubes LED seront la meilleure option.

La solution Christie MicroTiles offre les avantages des cubes de projection DLP/Led avec une profondeur de 10 pouces ou 250 mm., car il a une taille d'écran de 20 pouces de diagonale. En règle générale, les cubes LED sont assez fins., plusieurs fois avec des épaisseurs inférieures à 4 pouces ou 100 mm.

Aussi, pour son profil de profondeur minimale et son design intelligent, Panneaux LCD, Les cubes DLP et les cubes Led sont également faciles à monter. Un aspect intéressant des deux est la possibilité de les installer dans une courbe ou de créer un présentoir de n’importe quel type de taille ou de forme..

Coût initial et coût total de possession

Un grand avantage des panneaux LCD est leur faible coût initial. Dans une surface d'affichage, le coût des panneaux LCD peut être inférieur à 60% du coût initial d’un système cubique équivalent. Quand il y a des contraintes budgétaires, Les panneaux LCD peuvent constituer la solution la plus appropriée, même si leur durée de vie utile est plus courte et que certains sacrifices opérationnels doivent être consentis..

Frais fixes, comme ceux dérivés de la consommation d’énergie, refroidissement ou entretien, Ils sont également importants pour décider de la solution la plus adaptée à l’application.. Dans une salle de contrôle 24/7 o 20/7 On peut s’attendre à une durée de vie utile de six ans ou plus pour les cubes et mosaïques LED.. Ces solutions sont conçues pour offrir une grande fiabilité, faible entretien et détérioration minime des performances au fil du temps.

Tous les écrans consomment de l'énergie et nécessitent un refroidissement, des besoins que toutes les technologies ne répondent pas de la même manière. La consommation énergétique des murs vidéo LED cubes est plus efficace que celle de presque toutes les autres technologies d'affichage., avec des améliorations d'efficacité qui peuvent dépasser 400% en fonction de l'équipe avec laquelle nous faisons la comparaison.

Un autre point fort des murs d’images LED cubes est la longue durée de vie des pixels LED eux-mêmes.. La durée de vie utile d’un modèle de source lumineuse est souvent déterminée par le nombre d’heures nécessaires pour réduire de moitié sa luminosité initiale.. En tenant compte de ce paramètre, Les LED durent beaucoup plus longtemps que les lampes, soit utilisé comme source de lumière, soit directement comme pixels sur un mur vidéo.

Respect des directives sans obstacle

Si vous voulez vous assurer que votre écran respecte les directives en matière d'espace sûr, accessible et sans obstacle depuis votre pays et les principes de la conception universelle, Il est préférable d’opter pour un écran fin et à faible impact..

Au Canada et aux États-Unis, les écrans ne peuvent pas être montés plus de 4 pouces ou 100 mm du mur s'ils aspirent à être certifiés sans obstacle par la CSA (Association canadienne de normalisation) et l'ADA (Loi sur les Américains handicapés), respectivement. Les panneaux LCD et les cubes Led sont des solutions qui s'intègrent bien dans les espaces où les exigences établies par la CSA doivent être respectées., ADA ou réglementations similaires.

En apprenant comment chaque solution fonctionne par rapport aux priorités les plus courantes de la salle de contrôle, vous pouvez avoir une idée plus claire de la solution qui fonctionnera le mieux dans votre propre salle.. Une fois que vous avez réduit la liste des candidats au minimum, Nous vous recommandons de faire une enquête approfondie auprès des principales marques pour trouver la solution technologique la mieux adaptée à vos besoins..

Marcos Fernández

Directeur de Christie pour l'Espagne et le Portugal
