En el centro de monitorización DecisionSpace – 3D Asset Management Center, localizado en Ecuador, se han instalado dos tipos de tecnologías, paneles planos LCD FHD552-X y proyectores estereoscópicos Mirage HD6K-M. Una combinación con la que se ha formado un videowall gestionado por el controlador TVC-700.

blank

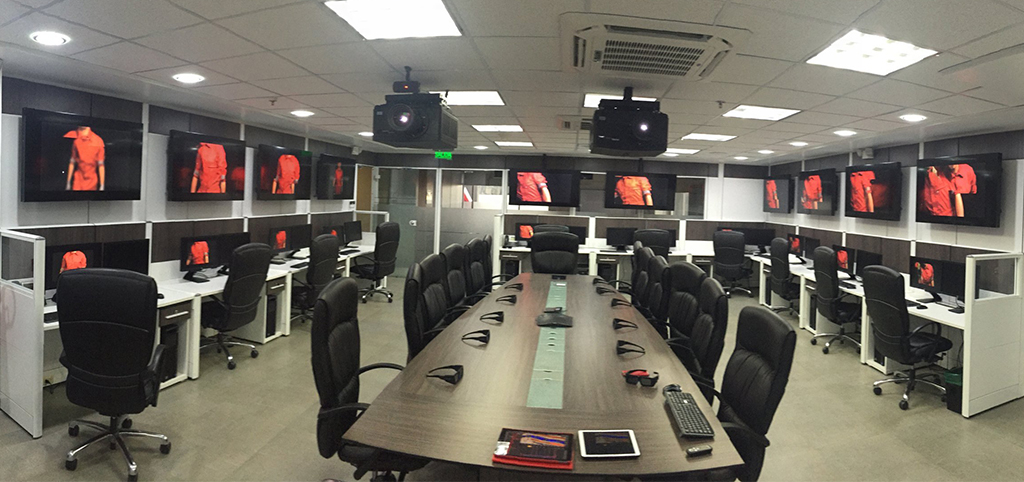

La tecnología de visualización de Christie ha sido instalada en la sala de control de la oficina de Ecuador del proveedor de servicios petroleros Halliburton. Este proyecto que ha llevado a cabo el integrador de soluciones de señalización digital Nuvosign ha incluido paneles planos LCD, proyectores 3D, controladores de videowall y el sistema de colaboración Christie Brio.

La sala, conocida como DecisionSpace – 3D Asset Management Center (DS-3D AMC), es un centro de monitorización y toma de decisiones en el que Halliburton puede ver en tiempo real detalles de producción, perforación y datos geológicos con su propia plataforma integrada. También se utiliza como sala principal de reuniones y videoconferencias regionales y globales. “Es una sala única a nivel mundial para Halliburton ya que monitoriza todos nuestros flujos de trabajo en un solo lugar, facilitando así la toma de decisiones en tiempo real”, explica Mario Cevallos, coordinador del centro de Monitoreo de Halliburton.

blank

La plataforma de visualización está integrada por los paneles planos LCD FHD552-X y proyectores estereoscópicos Mirage HD6K-M. Estos equipos juntos forman un videowall gestionado por el controlador TVC-700 que permite mover los canales entre paneles y proyectores. Adicionalmente, la sala cuenta con workstations que proyectan su información por red para visualizarla en el videowall.

Los proyectores Mirage, equipados con dos tarjetas de entrada, permiten a Halliburton realizar dos tipos de proyección, dependiendo del input que se utiliza. Con el input 1 se genera una proyección en blending cercana a los 5 metros utilizando una tarjeta NVidia que está instalada en una workstation de proyección. Y con el input 2, conectado al Christie TVC-700, se realizan dos proyecciones independientes, permitiendo dividir la pantalla. Para la proyección 3D se utiliza un sistema de proyección 3D activo. Halliburton ha desarrollado sus propios aplicativos estereoscópicos, con los que la compañía puede visualizar en la sala material de geología en 3D.

El Mirage HD6K-M es un proyector estereoscópico de tecnología 3DLP, resolución HD y 6.000 lúmenes ANSI que ofrece un alto rendimiento y facilidad de uso. “Es un equipo que proporciona una calidad de imagen nítida de alto brillo, incluso con luz encendida”, asegura Alejandro Martín García-Cancela, gerente general de Nuvosign.

En cuanto a los FHD552-X, se trata de paneles LCD de grado comercial de 55 pulgadas y bisel ultra estrecho. Ofrecen resolución de alta definición plena, una alta densidad de píxeles y pantalla Led retroiluminada. “Son pantallas que cumplen con los altos estándares que requieren este tipo de instalaciones profesionales gracias a su alto brillo, resolución, calidad de imagen, fácil instalación e integración”, señala García-Cancela.

ChristieTVC-700

Por su parte, el controlador Christie TVC-700 posee capacidad para gestionar simultáneamente cientos de fuentes y mostrarlas en alta resolución en cualquier lugar, en tamaño y cantidad de ventanas a lo largo de un videowall. Está basado en PC, es de fácil manejo y ha sido construido para enfrentarse a la dureza de los entornos de sala de control 24×7.

Por otra parte, Halliburton ha instalado en esta sala el sistema de presentación y colaboración Christie Brio Team+ que está conectado a un canal del TVC-700 y generalmente se visualiza a través de los proyectores, utilizándose en gran parte para reuniones colaborativas. Es un equipo que gracias a su red inalámbrica ofrece una gran versatilidad y permite trabajar hasta con cinco computadoras al mismo tiempo.
