En la Expo Astaná 2017, en el edificio Nur Alem, se utilizó Christie Pandoras Box para controlar los cientos de equipos que se precisaron para los videomappings, proyecciones inmersivas, instalaciones interactivas y todo tipo de elementos audiovisuales desplegados en las ocho plantas.

Christie Pandoras Expo Astana 2017

Los mejores expertos mundiales en show control se reunieron en Kazajistán para inundar de audiovisuales el mayor edificio esférico del mundo. Fue en la Exposición Internacional de Astaná 2017, donde se usaron 200 sistemas Christie Pandoras Box para dar vida a 34 instalaciones audiovisuales en el que probablemente haya sido uno de los trabajos más grandes en la historia de este producto, idóneo para el diseño de espectáculos multimedia.

Christie Pandoras Expo Astana 2017Un proyecto de una enorme complejidad donde los equipos técnicos tuvieron que trabajar en condiciones extremadamente duras que demostraron la robustez de Pandoras Box. Y es que a pesar de las temperaturas de 15 grados bajo cero y las tormentas de nieve en el momento de la instalación, sólo se dañaron dos tarjetas gráficas.

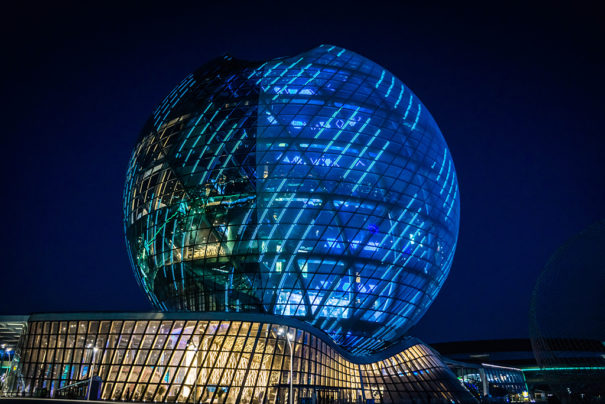

El edificio se llama Nur Alem y constituyó el corazón de la Expo Astaná 2017, cuyo lema fue ‘Energía para el Futuro’. Con 80 metros de diámetro, cien metros de altura y 26.000 metros cuadrados de superficie, cada una de sus ocho plantas estuvo dedicada a un tipo de energía.

La constructora turca Sembol, que fue el principal contratista de Expo Astaná, seleccionó a su connacional Astel Electronics para el suministro y supervisión de la totalidad de los sistemas Pandoras Box en el edificio. La integración de todas estas soluciones corrió a cargo de tres compañías –Adunic (Suiza), Acciona Producciones y Diseño (España) y Symmetrico (Italia)–, que a su vez subcontrataron a una decena de empresas y freelancers especialistas en Pandoras Box de todo el mundo.

Christie Pandoras Expo Astana 2017

Pandoras Box fue el elemento central que controló los cientos de proyectores láser, displays, videowalls, PCs y dispositivos digitales utilizados en Nur Alem para producir videomappings, proyecciones inmersivas, instalaciones interactivas y todo tipo de elementos audiovisuales desplegados en las ocho plantas.

“Este no es nuestro primer proyecto con Pandoras Box. Ya lo utilizamos en la biblioteca y museo presidencial de Astaná en 2014. Así que se trata de un sistema familiar para nosotros que además nos ofrecía la fiabilidad necesaria para un proyecto de esta magnitud. Su principal punto fuerte es la escalabilidad que proporciona, así como que se trata de una solución VNC basada en red. Con Pandoras Box es posible tener desde un reproductor de un solo canal stand alone, hasta un gran sistema escalable con cientos de canales”, comenta Yakup Karabag, ingeniero eléctrico de Sembol.

Christie Pandoras Expo Astana 2017

Kazajistán y la energía hidráulica

Christie Pandoras Expo Astana 2017La española BGL fue la responsable de la ingeniería audiovisual de la primera y segunda plantas del edificio (más detalles en Digital AV Magazine). El primer nivel, con una superficie de 2.400 metros cuadrados, estuvo dedicado al país anfitrión, Kazajistán, y el segundo, de 800 metros cuadrados, a la energía hidráulica.

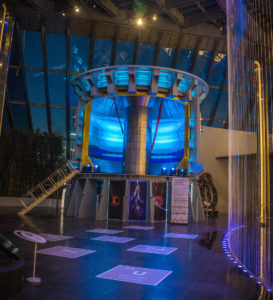

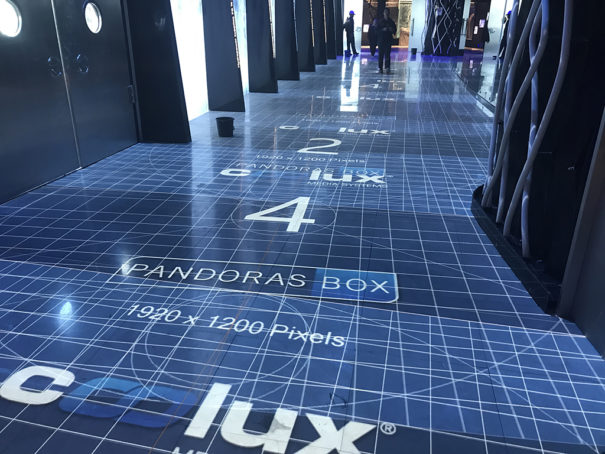

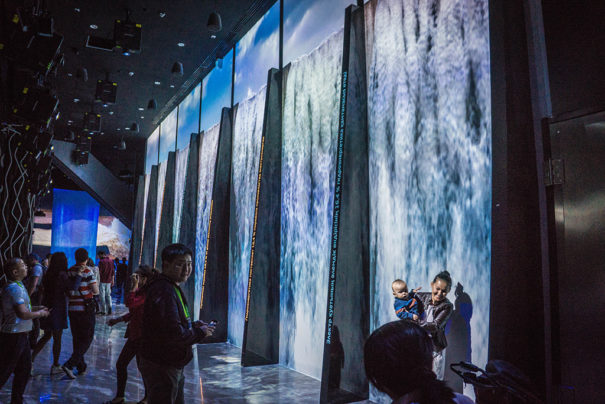

En esta segunda planta había diversos mappings con warping y blending, entre los que destacaba uno interactivo que creaba agua sobre el suelo con 20 proyectores, otro con 14 proyectores recreando siete cascadas, y un tercero que simulaba una turbina sobre la cara exterior de un cilindro.

Todas estas proyecciones, así como los distintos monitores y plasmawalls presentes en esta planta, eran gestionadas por una veintena de sistemas Pandoras Box, entre Servidores Quad, Players, Compact Players y Managers. Además, un Widget Designer controlaba toda esta planta, así como encendidos y apagados automatizados de equipos para que arrancaran automáticamente por la mañana y se apagaran a la hora establecida.

En la programación y soporte técnico de las proyecciones de la segunda planta jugó un papel fundamental David Gálvez, el mayor experto de Pandoras Box en España, fundador de la empresa DG Visuals. “Fue un proyecto increíble, con decenas de audiovisuales desplegados en ocho plantas y controlados únicamente por Pandoras Box. Este sistema fue capaz de mantener todas las reproducciones sincronizadas a la perfección, a pesar de la gran complejidad que supone combinar un montón de tecnologías en un solo lugar”.

Christie Pandoras Expo Astana 2017

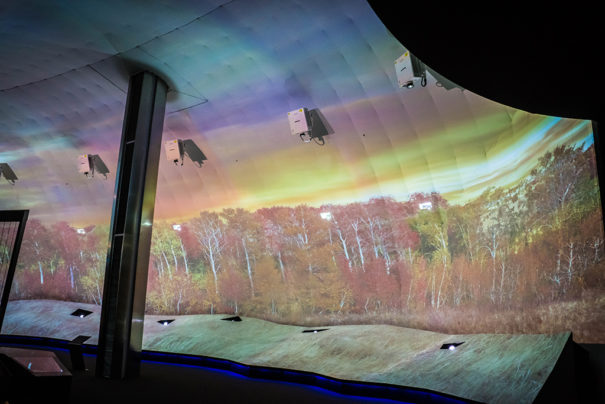

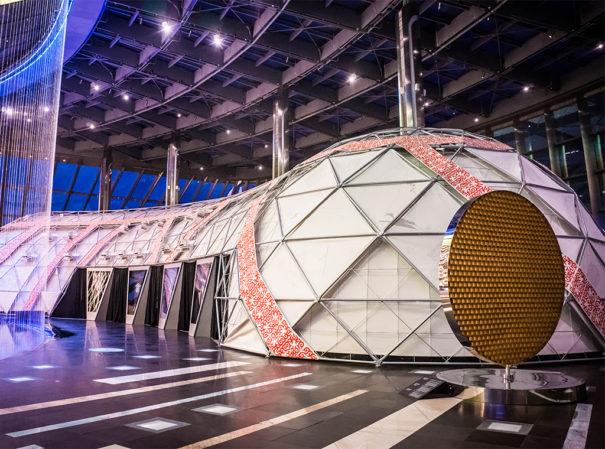

En la primera planta, destacaba el Canopy, una estructura triangulada en la que se realizaron proyecciones inmersivas sobre los paisajes de Kazajistán con 40 proyectores. Este espectáculo estuvo sincronizado con una instalación interactiva en la que los visitantes podían aprender más sobre el famoso mito kazajo de Bayterek.

En la integración audiovisual de esta primera planta tuvieron un rol fundamental las empresas alemanas AV Active y Burmester.

Christie Pandoras Expo Astana 2017“La primera planta al completo estaba controlada por un Widget Designer central, una herramienta fundamental que gestionaba decenas de displays, ordenadores, proyectores, luces… Pandoras Box nos proporcionó una gran flexibilidad en la gestión del contenido y la programación del timeline. Y ni que hablar de la fiabilidad del sistema, teniendo en cuenta su uso ininterrumpido 24/7 durante tres meses. La verdad es que esta fue una de las instalaciones más complejas que hemos hecho en los últimos años, pero está claro que Pandoras Box fue la mejor solución posible. Debido a la gran cantidad de variables imprevistas y desconocidas a las que te enfrentas en una construcción de este tipo, sólo puedo decir que tuvimos la mejor herramienta, y la más flexible”, aclara Benjamin Brostian, CEO de AV Active.

Para José Chorro, director de Servicios Audiovisuales de BGL, “el principal punto fuerte de Pandoras Box es integrar en una misma solución tanto la producción (composición de imágenes, blending…) como el control de los shows”.

Christie Pandoras Expo Astana 2017

Proyección de 360º de la tercer a la sexta

El integrador alemán Neumann & Müller fue el responsable del diseño e instalación de los sistemas AV de la planta tercera a la sexta, donde se utilizaron 800 displays de 55 pulgadas para proporcionar información a los visitantes.

La instalación más destacada aquí fue una proyección de 360 grados realizada con 34 equipos que producían una esfera solar de 13 metros de diámetro por donde caminaban los visitantes, y que explicaba la influencia del Sol en la vida de la Tierra. Distintos reflectores Led, proyecciones y elementos impresos eran utilizados también para simular actividades en la superficie de este sol.

Christie Pandoras Expo Astana 2017

Neumann & Müller utilizó servidores y reproductores Pandoras Box para la reproducción de vídeo, en tanto que para las proyecciones mapping se valió de distintas unidades de Pandoras Box Quad Server. Además hizo uso de Widget Designer –en algunos casos instalado en paneles táctiles– para controlar remotamente todos los servidores, proyectores y displays.

“Pandoras Box es un sistema muy fiable para instalaciones a gran escala. En este proyecto instalamos más de 70 servidores y reproductores y solo experimentamos unos pocos fallos que pudimos solventar en minutos. El hardware es muy resistente, especialmente si tenemos en cuenta que las condiciones atmosféricas eran extremadamente duras. En el momento en que instalamos los servidores, la temperatura dentro del edificio era de 15 grados bajo cero, a lo que se sumó el polvo pesado de las obras en construcción”, aclara Felix Erdmann, project manager de Neumann & Müller.

Los largos tiempos de espera en medio de tormentas de nieve se convirtieron en algo normal para los 80 trabajadores de Neumann & Müller desplegados en Astaná, entre alemanes, portugueses, españoles, británicos, rusos, ucranianos y kazajos. “Otro desafío fue lo ajustado del plazo para la instalación, programación y puesta en funcionamiento”.

Christie Pandoras Expo Astana 2017

Pandoras Box supera las complejodades

Kaan Kısakol, director general de Astel, reconoce la valía de Pandoras Box para ejecutar el proyecto a pesar de su gran complejidad. “Además de las características más conocidas de Pandoras Box como son el warping y el edge blending, su fiabilidad y sus funciones especiales como la interactividad nos ayudaron enormemente. Asimismo, su hardware es tan robusto que, aunque había una cantidad tan masiva de productos Pandoras Box, nuestro equipo técnico tuvo que cambiar solo dos tarjetas gráficas dañadas durante toda la instalación”.

Christie ya ha recibido peticiones para utilizar Pandoras Box en próximas Expos. Mike Steinbrecher, director técnico de ventas globales de Pandoras Box en Christie, resalta las mejoras de la versión 6 de esta solución. “Desde que lanzamos Pandoras Box V6 y Widget Designer V6 el año pasado, hemos incorporado una gran cantidad de aspectos nuevos, como el mapping UV multi-user en la vista previa, o mallas editables para hacer sobre la marcha FFD y vertex-warping (modificación de la geometría del objeto de acuerdo con el tiempo y/o la acción del usuario), lo que facilita y agiliza la programación por parte del usuario”.
