Extron en UNCW

Para el nuevo edificio de esta universidad se ha diseñado una infraestructura basada en los sistemas Extron NAV AVoIP.

Aunque las instalaciones del Allied Health Veterans Hall incluían una amplia variedad de productos Extron, como los sistemas DTP, altavoces Flat Field y los sistemas de control de la serie Pro, el núcleo de esta instalación se encuentra en los sistemas NAV AVoIP que permiten la distribución de la señal AV por el nuevo edificio.

La University of North Carolina Wilmington (UNCW) es una universidad muy reconocida por su alta actividad investigadora. Como se precisaban más aulas y laboratorios, decidieron construir un nuevo edificio de 13.470 metros cuadrados, el Allied Health Veterans Hall.

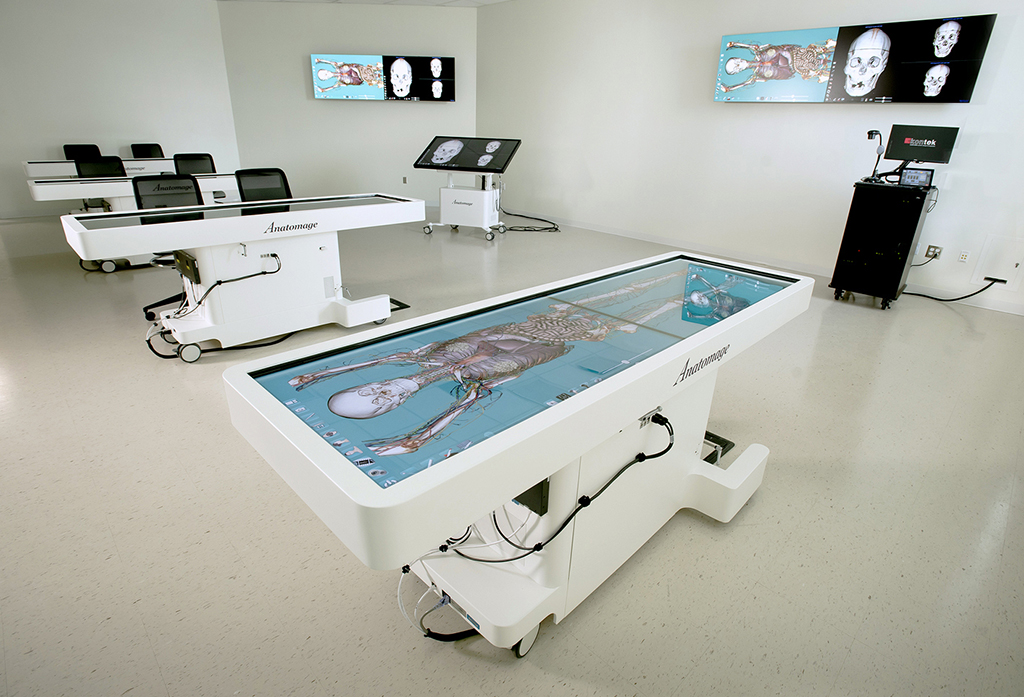

El nuevo edificio incluye los primeros espacios educativos de la UNCW, diseñados desde el principio como aulas de aprendizaje activo, y también cuenta con laboratorios de vanguardia para estudios como anatomía y quinesiología. Además de las clases, aulas universitarias y laboratorios, el edificio dispone de salas de conferencias, espacios de reuniones informales y salas de aprendizaje donde se fomenta la comunicación y colaboración entre los estudiantes y la facultad.

Extron en UNCW

Para asegurar que los estudiantes tuvieran todas las oportunidades para alcanzar su máximo potencial, cada sala requería su propio sistema AV. Tenían que ser infraestructuras fáciles de operar y que pudieran conectarse a la sala de control de la educación a distancia, de forma que pudieran realizarse una gestión centralizada y permitiera la grabación de las clases.

La UNCW tenía unas metas específicas en cuanto a la cantidad, calidad y funcionalidad de la tecnología AV del nuevo edificio, pero también necesitaba ajustarse a un presupuesto establecido. Además, querían una solución preparada para el futuro, que fuera viable durante muchos años.

La UNCW contrató al consultor Affiliated Engineers (AEI) para diseñar la instalación, y a Kontek System para su integración.

Aunque las instalaciones incluían una amplia variedad de productos Extron, como los sistemas DTP, altavoces Flat Field y los sistemas de control de la serie Pro, el núcleo de esta instalación se encuentra en los sistemas NAV AVoIP de Extron que permiten la distribución de la señal AV por todo el edificio.

Extron en UNCW

Conmutación AV

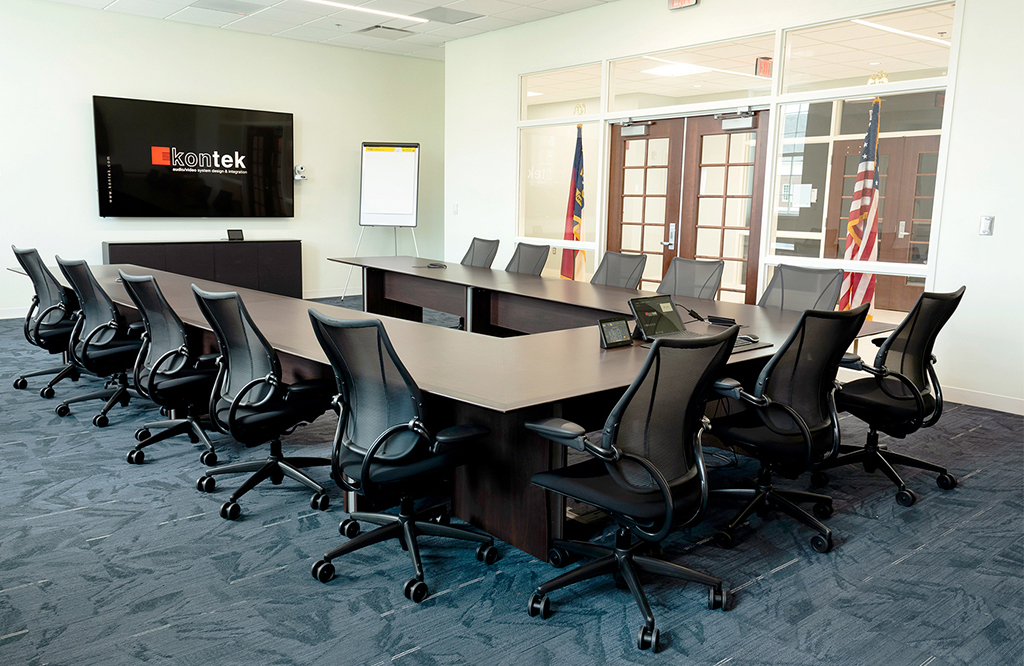

El edificio incluye 16 salas de formación universitaria y un laboratorio educativo, cinco aulas de aprendizaje activo, 29 espacios para colaboración y conferencias, y más de 30 destinos de señalización digital.

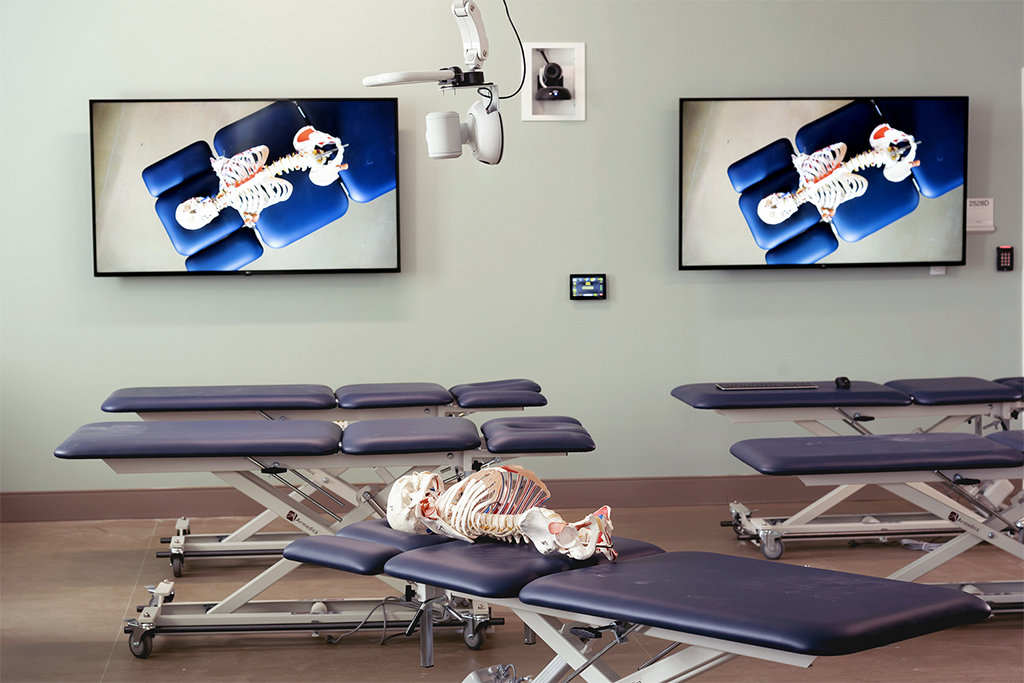

La instalación incorpora múltiples sistemas de conmutación AV, lo que incluye cámaras PTZ, micrófonos de techo en las zonas de estudiante y múltiples dispositivos de visualización de gran formato.

Las aulas, salas de conferencias y espacios de colaboración disponen de conectividad inalámbrica con los dispositivos de visualización, con la finalidad de añadir flexibilidad en la distribución de la sala y facilidad de uso. Donde ha sido posible, se han instalado componentes AV detrás de los dispositivos de visualización para ofrecer un aspecto despejado y evitar el uso de carros AV.

La UNCW identificó varias razones por las que el sistema NAV de AVoIP de Extron era la solución idónea.

Extron en UNCW

El NAV se instaló en una variedad de espacios que disponían de videowalls y múltiples dispositivos de visualización de pantalla plana, además de conectar todas las estancias a la sala de control de Educación a distancia. Las pruebas demostraron que el NAV era estable, sólido y entregaba una señal sin pérdidas visuales.

El sistema es fácil de operar, de manera que el personal de soporte puede administrar desde la sala de control, y toda su programación se podía llevar a cabo internamente. Además, el NAV proporcionaba la capacidad de controlar o limitar el ancho de banda, en caso necesario.

La sala piloto de aprendizaje activo AVoIP fue instalada por el personal interno un año antes que se anunciara la puesta en marcha del edificio. Este espacio sirvió como ‘prueba de concepto’ y permitió que varios equipos fueran evaluados en un escenario real.

La instalación incluía ocho puntos de destino en red, que se conectaban a la sala de control. Cuando se aprobó el diseño, el sistema NAV se escaló para conectarse en 200 puntos de destino situados por todo el edificio. Se utilizó además para desarrollar la configuración perfecta de los servidores de la red. La sala piloto sirvió así como espacio de formación para que los profesores pudieran desarrollar el contenido en el nuevo entorno de aprendizaje activo.

Extron en UNCW

Para comenzar la formación, el profesor inicia su propia sesión de Zoom y lleva a cabo la clase mientras que un operador de la sala de control captura el contenido para enviarlo por streaming y archivarlo.

Los operadores pueden supervisar todas las clases y laboratorios en curso y corregir cualquier problema cuando lo haya, o incluso antes que el profesor sepa que hay un problema. Dos de las muchas capacidades de funcionamiento remoto facilitadas por el sistema NAV son la mezcla de audio y el control de las cámaras PTZ.

Se instalaron codificadores 1G NAV E 101 y decodificadores escaladores 1G NAV DS 101 de Extron en cada sala, además de sistema con enlaces de subida a 10G a los switch agregados Catalyst 9300 Series de Cisco. Estos modelos NAV 1G son compatibles con puntos de destino 10G, eliminando la necesidad de dispositivos adicionales. El sistema saca el máximo rendimiento de la eficiencia del modo disperso de la multidifusión independiente de protocolos, o PIM, facilitando así el desahogo entre espacios.

Extron en UNCW

Dos dispositivos del gestor de sistemas de AVoIP NAVigator funcionan juntos para controlar todo el sistema NAV, formado por 200 puntos de destino. Proporcionan una configuración, supervisión y control sencillos de codificadores y decodificadores desde la sala de control de Educación a distancia.

NAVigator utiliza el protocolo SSH (Secure Shell) para encriptar su comunicación con cada punto de destino. La instalación permanece dentro de las prácticas estándar de la UNCW de tener los dispositivos de control en una red separada, con IPv4 que enruta a la red NAV para control.

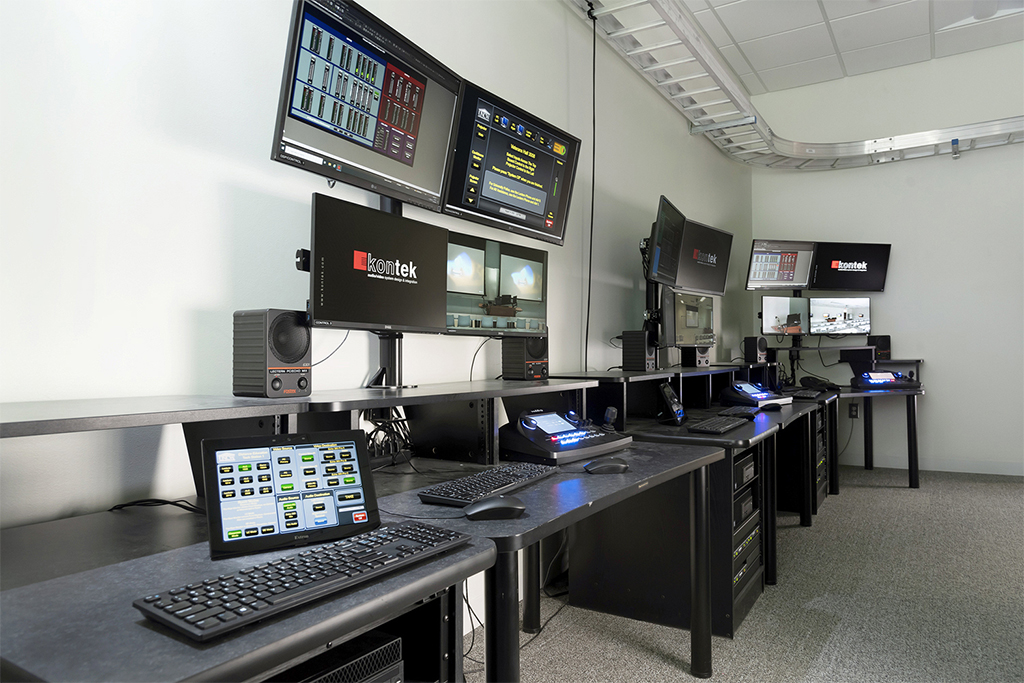

En la sala de control de Educación a distancia, los componentes del NAV proporcionan una inesperada ventaja de ahorro de espacio importante. El sutil diseño de la tecnología NAV y el tamaño compacto de sus componentes permitieron reducir la cantidad de racks de AV, de los tres completamente llenos que estaban planificados a un solo rack parcialmente ocupado.
