Configurado por 18 monitores Philips Ultra Narrow Bezel de 55 pulgadas, el mural de vídeo es gestionado con el sistema de control Trenton TVC4403, que incluye 6 tarjetas Mura MPX-4/4. Las tarjetas de captura y visualización de Matrox permiten a la empresa de servicios públicos centralizar y compartir los datos críticos procedentes de 70 instalaciones distintas.

Matrox en Tekniska Verken

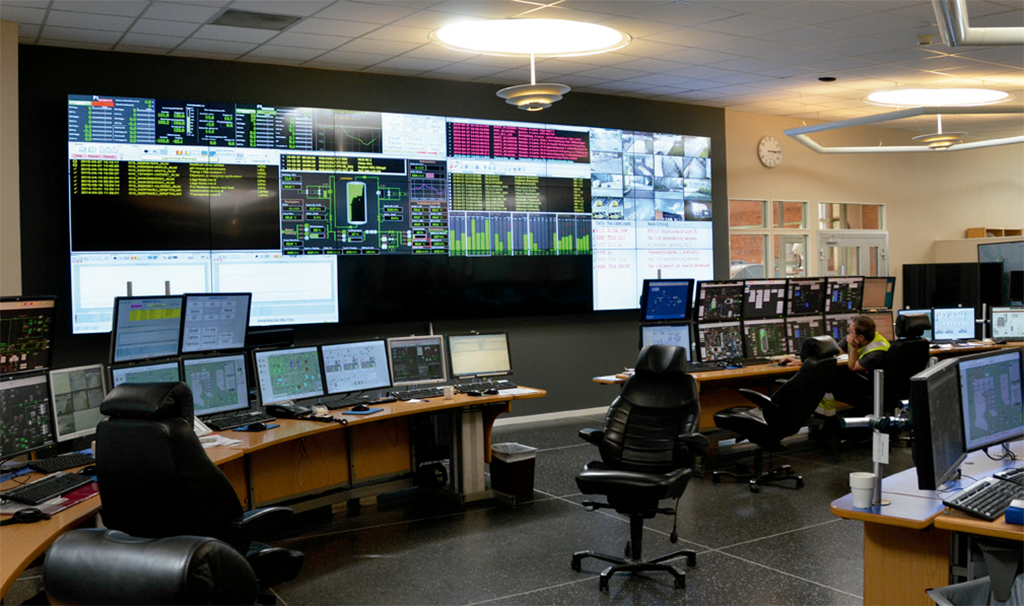

Tekniska Verken es una empresa regional de servicios públicos, localizada en el país de los lagos (Suecia), que abarcan desde servicios de electricidad y agua hasta la gestión de residuos. En la planta KV1 de Linköping, la sala de control incluye un gran videowall de 18 pantallas con tecnología Matrox Mura MPX que captura y muestra datos procedentes de 70 instalaciones distintas. Los empleados solo tienen que arrastrar y soltar la información para que esta se muestre en el videowall colaborativo y compartirla simultáneamente con el resto de los operarios.

Antes de su instalación, los empleados tenían que caminar de una a otra estación de trabajo para buscar los datos relativos a los diferentes controles y operaciones de esta empresa de servicios públicos. Si se producía alguna situación de emergencia, se incrementaba la actividad y el movimiento de los empleados en la sala de control, lo que afectaba negativamente a la fluidez y la eficiencia del trabajo. Para centralizar la información, Teknisa Verken contacto con la empresa de integración de sistemas Kontor-X AB.

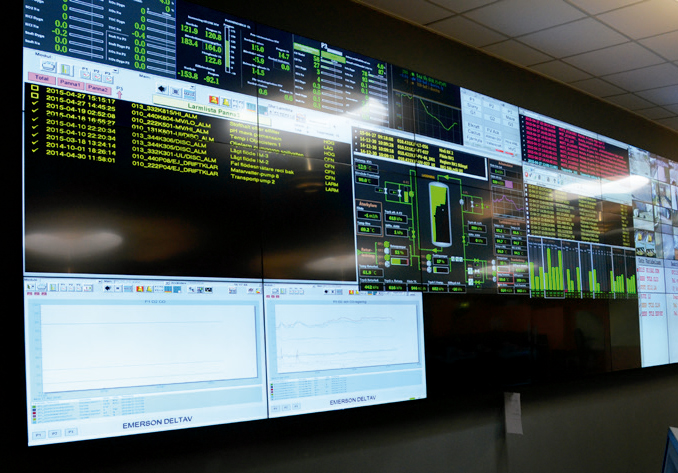

Para la realización del proyecto se optó por un sistema de control Trenton TVC4403, homologado por Matrox, que incluye seis tarjetas controladoras para el mural de vídeo Mura MPX-4/4 e integra cuatro salidas y cuatro entradas Full HD en la misma tarjeta PCIe x16. Esta configuración es lo suficientemente potente como para alimentar el videowall de la sala de control de 18 salidas 6×3 compuesto por monitores Philips Ultra Narrow Bezel de 55 pulgadas, con 24 entradas diferentes para transmisiones de vídeo, datos relevantes y listados de alarmas.

Matrox en Tekniska Verken

Las tarjetas Mura MPX cuentan con un diseño integral que combina entradas y salidas, y proporciona una refrigeración pasiva para aumentar la fiabilidad y prolongar la vida útil. En combinación con el software de gestión de murales de vídeo Matrox MuraControl para Windows, se mostraba como la combinación de hardware y software más óptima para este proyecto, según Kontor-X AB.

“MuraControl facilita la gestión y el control de cada una de las 24 fuentes distintas. La capacidad de crear, guardar y cambiar las distintas configuraciones del videowall ha resultado ser especialmente útil en los cambios de turno. Tras una rápida instalación, estamos ahora buscando la forma de integrar Mura MPX en el futuro, en particular en entornos de salas de control”, explica Nord.

Además de integrar las entradas y salidas en una misma tarjeta, el diseño multifunción de Mura facilita el intercambio de vídeos, la conversión de la señal, el escalado y el desentrelazado de todos los componentes desde una única tarjeta, eliminando la necesidad de contar con distintas soluciones y reduciendo los costes de instalación.

Matrox en Tekniska Verken

Al final, fue el conjunto integral de funcionalidades y lo económico de esta solución lo que llevó a Kontor-X AB a seleccionar el hardware Mura MPX y el software MuraControl, que han cubierto del videowall.

Las tarjetas controladoras Mura MPX Series son los cimientos de la instalación ampliable y de gran rendimiento que cumplen incluso los requisitos más exigentes de los integradores de sistemas. Gracias a las salidas y entradas de alta definición, es la clave en el montaje de cualquier instalación, desde sistemas de presentación a pequeña escala de una sola tarjeta hasta a configuraciones de gran escala de múltiples tarjetas para utilizarlas en salas de control o como señalización digital. Los nuevos modelos sin ventilador eliminan el ruido de fondo y fortalecen los niveles de fiabilidad.
